在工業自動化水平持續提升的今天，儲罐液位的精準監控已成為保障安全生產與高效運營的關鍵環節。杭州米科傳感技術有限公司憑借在自動化儀表領域的深厚積淀，為眾多流程工業企業提供了以磁翻板液位計為核心的儲罐液位集中監控解決方案。磁翻板液位計因其直觀、可靠且無需外部能源的特點，在復雜工況的液位測量中依舊占據著不可替代的地位。這份實戰復盤，將系統梳理米科在儲罐集中監控項目中的選型邏輯、應用細節與安裝運維經驗，為同行提供一份具有深度參考價值的技術指南。
一、儲罐液位集中監控為何首選磁翻板液位計作為就地顯示核心
在設計儲罐區自動化監控方案時，市場上存在雷達液位計、靜壓式液位計、電容式液位計等多種選擇。然而，在涉及高溫、高壓、強腐蝕或高粘度介質的儲罐旁，米科磁翻板液位計系列常常被工程師作為“最后一道防線”列入必選清單。
核心原因在于其物理測量原理具備極高的抗干擾能力。它基于浮力定律與磁耦合驅動，測量過程完全不受介質介電常數變化、泡沫、蒸汽或攪拌漩渦的影響。在集中監控系統中，雖然遠傳信號常依賴雷達或差壓變送器，但這些電子儀表在雷雨天氣、大功率變頻器干擾或電源波動時存在失準甚至失效的風險。此時，米科的磁翻板液位計作為就地顯示儀表，紅白翻柱的色差界限極其醒目。操作人員在巡檢時，無需開啟任何電源，只需遠遠一瞥，就能通過紅白交界處準確判斷真實液位，這種物理可視化特性為儲罐區提供了最底層的安全冗余。
在防爆要求極高的石化罐區，米科提供的磁翻板液位計可配置本安或隔爆型遠傳變送器與報警開關。其核心導管與浮子采用304/316L不銹鋼或襯PTFE防腐材質，從材料源頭上杜絕了靜電積聚的風險，能夠從容應對各類易燃易爆或有毒介質。
二、儲罐集中監控系統的架構設計與信號遠傳實現

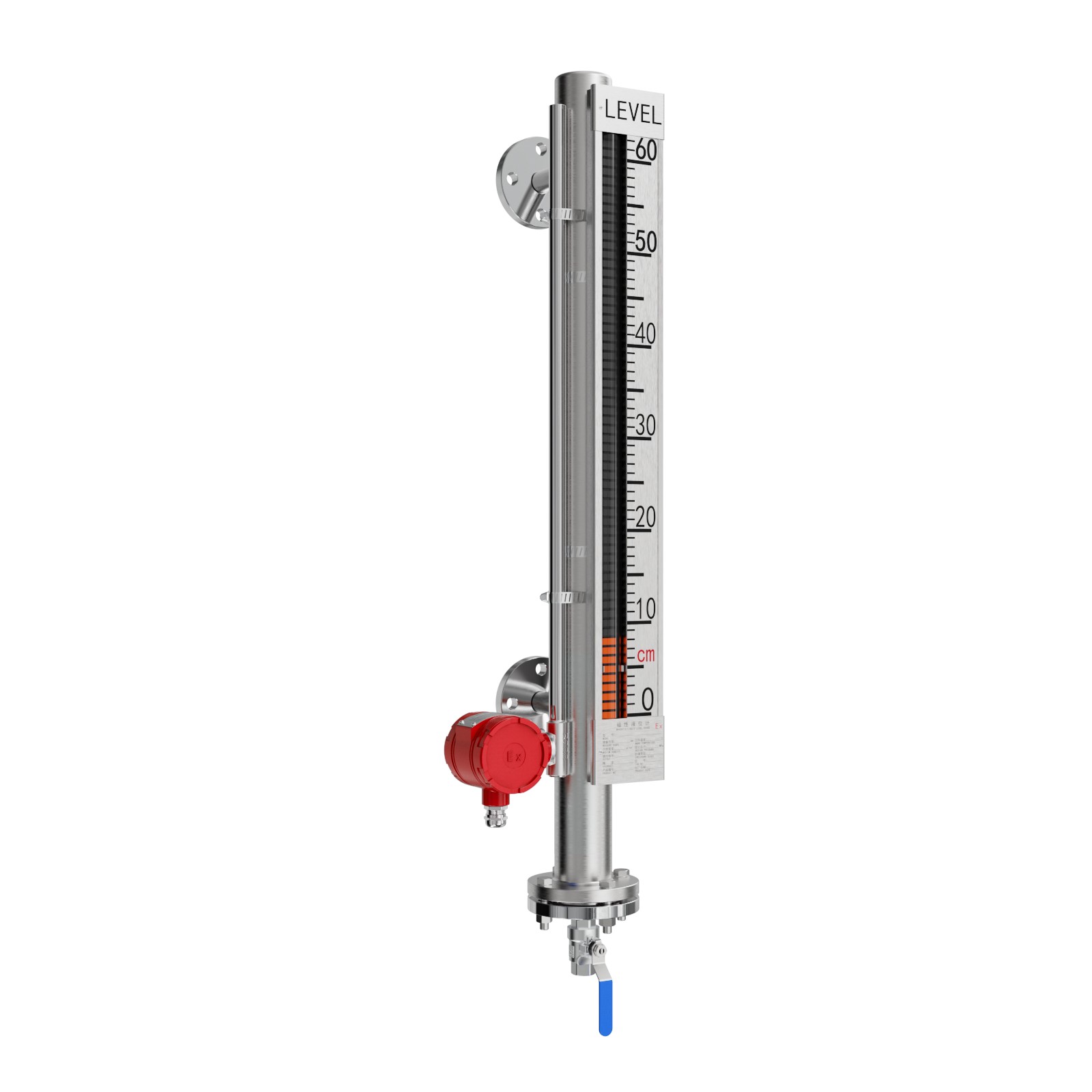

儲罐液位集中監控并非單點測量，而是一個將現場分布儀表統一接入中控室DCS或PLC的完整系統。米科在方案構建中，通常采用分層架構：感知層以磁翻板液位計面板作為現場指示，通過加裝干簧管遠傳變送器和液位開關，將物理磁信號轉換為標準4-20mA電信號與開關量信號。
干簧管遠傳變送器是系統集成的關鍵部件。當磁翻板液位計主管內的磁性浮子隨液位升降時，傳感器內的干簧管依次吸合，輸出一串與液位成正比的電阻信號，再由轉換模塊輸出穩定的標準電流信號。米科的變送器在設計上注重抗振動性與線性度，確保在長達數米甚至十米以上的量程范圍內，輸出信號不會出現階梯狀跳變。
針對需要高低位聯鎖控制的儲罐，米科在磁翻板液位計主體上配置了雙穩態磁性報警開關。這些開關可以在設定的液位高度觸發閉合或斷開，直接接入聯鎖回路，控制進料泵或出料閥的啟停。在集中監控室里，操作員通過上位機組態軟件看到的不只是一串數字，更是磁翻板液位計傳遞上來的多重信號疊加，極大地提升了系統的容錯率。
三、選型經驗復盤：材質、密度與工況的精準匹配
一項成功的儲罐監控項目，核心在于選型階段的精準把控。復盤多個大型化工儲罐項目，米科總結出了一套嚴苛的選型流程，重點聚焦以下三個維度。
介質腐蝕性與主體材質選型
磁翻板液位計的主體導管與浮子長期浸泡在介質中，材質誤判會導致嚴重的安全事故。對于測量鹽酸、濃硫酸等強腐蝕性介質，僅靠不銹鋼是無法勝任的。米科推薦選用304或316L不銹鋼骨架內襯PTFE（聚四氟乙烯）的方案。PTFE的化學惰性極佳，但選型時需特別注意襯里工藝的致密性。米科的襯PTFE產品嚴格控制燒結工藝，防止介質滲透導致基材腐蝕。對于儲罐中含氫氟酸或高溫強堿的極端工況，米科提供PP（聚丙烯）或鈦合金材質選項。鈦合金對含氯離子的海水或鹽水儲罐有著優異的耐點蝕能力，米科通過工廠內嚴格的材質光譜檢驗來杜絕材質混用風險。
這是選型中的核心難點。磁翻板液位計的驅動源是浮子的浮力，如果介質密度極低（如液化烴、輕質油），浮子必須采用薄壁、輕量化設計才能浮于液面。米科在處理液化石油氣球罐的液位監控時，專門定制了低密度鈦合金浮球，在保證浮力的同時滿足高壓儲罐的強度要求。反之，對于瀝青、重質原油這類高粘度介質，浮子還需要克服介質包裹帶來的附加重力，頂裝式無護管結構是更佳選擇。具體選型時，用戶必須向米科技術團隊提供準確的介質工況密度與操作溫度下的密度變化數據，米科會根據工況精確計算浮子配重，確保紅白翻柱翻轉靈敏，無卡滯現象。
操作壓力與溫度極限
儲罐的操作條件決定密封件的選擇。在高壓臨氫反應罐上，磁翻板液位計的法蘭連接需采用金屬纏繞墊，并具備嚴格的壓力試驗報告。依據相關規程，液位計需隨容器一起經過1.25倍工作壓力的水壓試驗及1.05倍工作壓力的氣密性實驗。對于高溫儲罐，普通磁性材料在超過居里溫度點后會退磁。米科選用釤鈷或特殊耐高溫磁鋼，確保在300攝氏度乃至更高溫度下，磁耦合驅動力不衰減，翻柱指示清晰。
四、安裝施工中的典型誤區與整改實踐
只有重選型、輕安裝，無法保證系統長期穩定運行。米科技術服務團隊在多年的現場調試中，復盤了幾個高頻故障點。
垂直度偏差導致的卡澀
磁翻板液位計安裝要求非常明確，必須保持垂直。如果罐體側法蘭焊接時存在角度偏差，強行鎖緊螺栓會導致測量主管發生彈性形變，浮子在磁性耦合不佳的管段下滑時容易卡死。米科在施工交底時，要求安裝人員使用水平尺打表，如遇法蘭不平行，采用現場配磨調整墊片的方式予以解決，堅決禁止用螺栓拉力強行校直。
磁干擾與虛假液位
這是一個隱蔽性極強的問題。當磁翻板液位計捆綁了干簧管遠傳變送器后，若安裝距離過近，或者周圍存在強磁場、大功率電機電纜，遠傳變送器可能會受到環境磁干擾誤動作。米科推薦在集中監控布線時，將液位計的儀表電纜單獨穿入金屬保護管，并與動力電纜保持不小于0.5米的物理距離。同時，磁翻板液位計主體周邊嚴禁堆放磁性工具或電焊把線。
浮子裝反與防凍處理
在到貨檢查或檢修后恢復時，極易發生浮子上下端裝反的情況。依據磁浮子內部磁鋼結構，只有在裝入方向正確（帶箭頭標記向上或磁鋼靠近上部）時，翻板才能正常翻轉。此外，對于冬季可能結冰的介質儲罐，米科特別強調保溫伴熱系統的安裝。伴熱管不能直接捆綁在液位計主管上導致局部過熱，而應采取隔離保溫棉的伴熱方式，維持介質的良好流動性，保障冬季浮子活動自如。
五、米科源頭廠家的全鏈路服務優勢
面對儲罐液位集中監控的大規模集采或定制化需求，米科作為源頭生產廠家，在工程落地中能夠為系統集成商與終端用戶釋放出可觀的合作價值。
在定制化交付方面，大型石化基地的儲罐建設往往面臨非標法蘭間距、非標過程連接尺寸等挑戰。米科工廠具備柔性化的生產制造能力，標準型號的磁翻板液位計可按客戶實際要求的法蘭中心距進行精確切割與組裝，避免了現場短管焊接帶來的安全隱患與停工等待。對于急需供貨的檢維修項目，米科建立了常用材質的半成品庫存與快速響應通道，極力壓縮交貨周期，保障用戶開車節點。
在質量管控與資質保障層面，米科嚴格推行全流程過程檢驗。從浮子材料探傷、導管壓力試驗到遠傳變送器老化測試，每一步均有記錄可追溯。產品可依據用戶需求提供正規的材質證明、無損檢測報告以及壓力測試報告。依托完善的質檢體系，米科磁翻板液位計系列能夠滿足石化、化工領域對防爆等級與防護等級的最高硬性指標，這些出廠文件構成了儲罐安全驗收的重要技術依據。
六、真實案例應用：精細化工罐區的數字化改造
在某個精細化工新材料的原料儲罐區，甲方要求對20余座存放不同有機溶劑的立式儲罐進行自動化升級，要求中控室能實時查看精確液位，并具備高高液位報警切斷進料的功能。
現場儲罐介質多為乙醇、丙酮等多種易燃易爆原料，部分儲罐伴熱后操作溫度可達180攝氏度。米科實施的方案中，就地指示選用304不銹鋼遠傳型磁翻板液位計系列，介質接觸部分嚴格要求酸洗鈍化處理。每一臺磁翻板液位計頂部加裝液位遠傳變送器，輸出4-20mA信號進入西門子PLC。同時，在磁翻板導管上安裝高位與低位兩個磁性開關，通過硬接線直接串入電磁閥的切斷回路。
在調試階段，遇到了一個具有挑戰性的問題：由于罐內介質循環擾動，浮子在某個特定液位發生輕微跳動，導致遠傳輸出信號瞬間波動1-2毫安，引發了上位機的誤報警。米科工程師通過調整主管內部限位擋圈的阻尼孔徑，物理上緩和了介質對浮子的沖擊，同時在上位機增加了1秒的阻尼濾波時間，雙管齊下徹底消除了信號干擾。項目投運后，這批磁翻板液位計在高強度的生產節奏下穩定運行，紅白翻柱清晰無褪色，集中監控大屏上的液位柱狀圖與現場目視結果始終精準吻合。
七、維護與長期運行的健康管理
即使擁有極高的可靠性，定期的預防性維護是延長磁翻板液位計壽命的必要環節。對于儲罐監測點，米科建議制定周期性的巡檢制度。
關心第一點是顯示面板的清潔。化工罐區的酸堿氣體或粉塵長時間附著會使紅白翻柱表面覆蓋灰塵。清洗時，注意使用干凈的軟布與中性清潔劑，嚴禁使用鋼絲球刮擦，以免磨損翻柱表面的涂層導致色差不清。
關心的第二點是排污與清淤。儲罐底部往往聚集雜質、沉積物或鐵磁性廢屑。如果傳感器底部安裝了排污閥，建議定期進行短促的排污操作。米科提醒要嚴防鐵磁性廢屑被吸附在浮子磁鋼上，這些碎屑日積月累會增大浮子的外徑形成與主管內壁的摩擦。一旦發現浮子移動遲緩，應在停車期間抽出浮子徹底清理。
FAQ
問：磁翻板液位計的遠傳信號為什么精度有時不如雷達準，還有必要在儲罐監控中保留它嗎？
答：非常有必要，它們承擔不同分工。遠傳變送器主要用于趨勢監控，而磁翻板的核心價值在于物理本征安全，黑客無法篡改、斷電依舊工作。它在雷擊或斷電等極端事故中為儲罐提供最后的準確就地液位指示，這是純粹電子儀表無法替代的安全冗余。
問：測量帶有大量泡沫且劇烈攪拌的儲罐，米科如何解決翻板亂跳的問題？
答：對于劇烈波動的液面，除了在上位機做軟件濾波，米科在硬件端更注重機械阻尼設計。例如在磁翻板液位計主管內部增加阻尼管或節流擋板，物理隔絕攪拌產生的湍流，讓主管內部液面趨于平緩，浮子動作自然穩定不跳變。
