在工業現場，液位測量一直是過程控制中風險集中、容錯率極低的環節。面對高溫高壓、強腐蝕、易燃易爆甚至劇毒介質，如果選型失當或監控缺失，帶來的將不僅是停機損失，更可能是不可逆的安全事故。杭州米科傳感技術有限公司在長期的物位儀表研發與工程落地中發現，磁翻板液位計憑借其本安型的結構設計與高直觀性，正成為儲罐液位測量和集中監控改造中的高性價比選擇。本文將圍繞磁翻板液位計的適用工況邊界，以及儲罐液位集中監控場景下的適配要點，進行全視角的深度拆解。
一、磁翻板液位計的核心工作原理與不可替代性

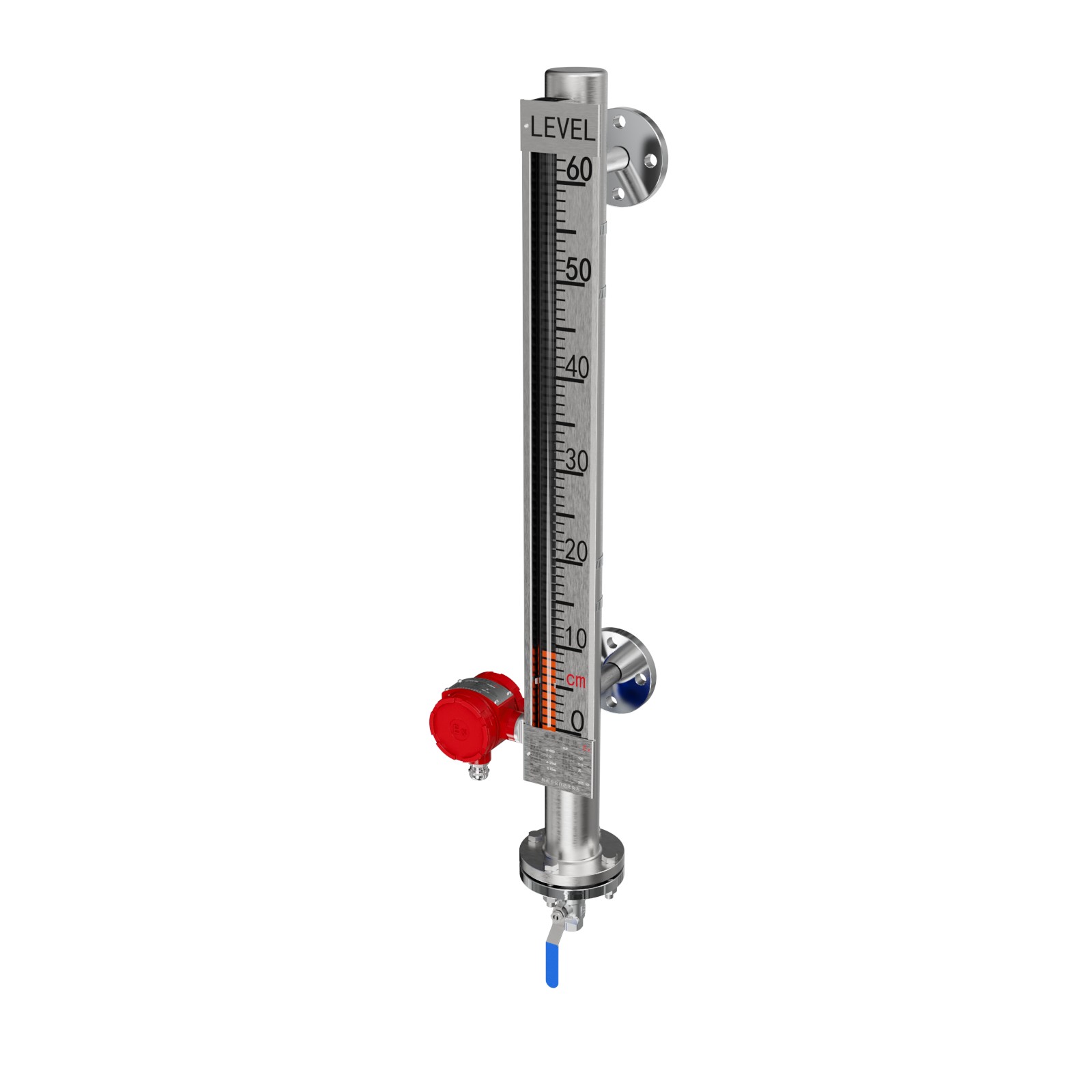

磁翻板液位計基于浮力原理與磁耦合技術工作。主管道內的磁浮子隨液位升降，其內部的永磁體通過磁耦合驅動管體外部的雙色翻柱指示器翻轉。液位上升時，翻柱由白色轉為紅色；液位下降時則由紅色轉為白色，紅白交界處即為實時液位。這種純機械的測量方式不依賴外部電源，從根本上避免了現場因停電或電路故障導致的指示失效，具有極高的本安特性。
在流程工業中，即便自動化系統高度發達，現場的就地指示功能依然不可或缺。磁翻板液位計不僅能提供無需通電的直觀液位顯示，還可以在其管體上加裝遠傳變送器和限位開關，將4-20mA標準信號或干接點開關量信號無縫接入DCS或PLC系統，真正實現了“現場一目了然，遠傳數據同步”的雙重保險。
二、哪些工況屬于米科磁翻板液位計的“舒適區”？
并非所有液位測量場景都適用磁翻板原理，明確其適用邊界是避免誤選型的關鍵。米科磁翻板液位計主要針對以下五類典型工況進行了深度適配優化：
1. 高溫與高壓并存的重工況
在鍋爐汽包、導熱油儲罐等場景，溫度與壓力往往成為普通儀表的“殺手”。米科磁翻板液位計通過升級高溫型磁鋼與耐高壓金屬導管結構，可覆蓋0至420℃的寬幅介質溫度區間。當介質溫度超過200℃時，需選用高溫型配置，確保磁鋼在居里溫度以下穩定運行，不會因高溫退磁而導致指示器失效。
2. 對介電常數不敏感的揮發性與輕質介質
雷達或電容式液位計在測量低密度、低介電常數的介質時，常面臨信號衰減或無法建波的回波丟失問題。磁翻板液位計不受介質介電常數影響，只要介質密度符合浮子的設計要求，即可實現穩定測量。針對密度低至0.7kg/m3及以下的超輕介質，可選用鈦材浮球，利用其極小的自重與高浮力比來保證靈敏響應。
3. 強腐蝕性化學液體
在酸堿儲罐、廢水處理池等場合，金屬材質的長期耐用性面臨嚴峻考驗。米科提供304或316L不銹鋼襯聚四氟乙烯（PTFE）的主體與浮子方案，甚至可選用純聚丙烯（PP）或聚氯乙烯（PVC）的本體材質。PP與PVC材質液位計尤其適用于常溫常壓下的高濃度鹽酸、氫氧化鈉等介質，在法蘭間距不超過3米的限制下，實現了經濟性與防腐性能的高度平衡。
4. 低溫防霜與深冷環境
液化天然氣（LNG）及冷凍液儲罐的工作溫度往往低至零下數十度，常規儀表容易在視窗部位結霜掛冰，完全遮擋讀數。米科磁翻板液位計提供低溫防霜型配置，適用溫度低至-60℃，通過在指示器結構上增加防霜隔離層，確保在極低溫環境下紅白翻柱依然清晰可辨。
5. 高粘度與臟污介質
對于原油、重油、樹脂等易掛壁、易凝固的介質，側裝的浮子結構可能會受阻。此類工況推薦頂裝式無護管型液位計，其浮球桿組件從頂部垂直插入，配合大直徑的法蘭連接（DN80至DN150），極大地減少了測量死角，使高粘度介質也能順暢傳遞液位變化。
三、儲罐液位集中監控場景的適配要害
儲罐區是工廠的“數據孤島”重災區。要實現多罐液位的集中監控，絕非僅僅給每個罐子裝一塊表那么簡單，在物理層、信號層和架構層均存在需要精準適配的要點。
1. 物理安裝層的抗震與垂直度適配
儲罐進出料時往往伴有管線振動和沖擊。磁翻板液位計安裝時必須使用水平尺嚴格校準垂直度，主管道傾斜會導致浮子運動受阻，產生虛假液位。此外，在罐體與液位計之間必須安裝截止閥，這一細節在集中監控改造中常被忽略，但它不僅便于運行中的在線排污清洗，更能在緊急情況下切斷介質，是所有磁翻板液位計安全運行的標配動作。
2. 遠傳信號的抗干擾與多協議接入
集中監控的核心是數據可靠入網。米科磁翻板液位計系列支持的輸出方式包括二線制4-20mA模擬量、雙組或四組SPDT干簧管開關量，以及兩者的組合輸出。在儲罐密集區，推薦采用帶有鋁合金外殼與M20×1.5纜塞的變送器，其IP65的防護等級能抵御雨淋和粉塵。變送器外殼必須進行可靠的單端接地，避免地電流干擾。對于需要報警聯鎖的場景，四組獨立可調的干簧管限位開關可在進料泵、出料泵與緊急切斷閥之間建立硬接線安全邏輯，不依賴于軟件處理器的響應速度。
3. 多介質密度變化的補償邏輯
同一儲罐在批次生產中可能切換不同密度的介質，或介質密度隨溫度變化顯著。浮子的浮心高度會漂移，導致遠傳信號與真實液位產生誤差。在集中監控的人機界面上，應當根據米科出廠提供的浮子設計密度與實測介質密度，對量程進行線性補償。對于密度未知或可變的介質，可選用帶有HART協議的二線制變送器，接入智能網關后，由上位機進行實時密度折算，從而保證多點位液位數據的一致性。
4. 防爆分區與合規性選型紅線
儲罐區多屬于危險1區或2區。盡管磁翻板液位計的無源就地指示部分天然具有防爆屬性，但其遠傳部分必須嚴格匹配分區要求。在含有氫氣、乙炔這類IIC級氣體的環境中，應校核所有接線盒與干簧管組件的防爆等級，并引入安全柵進行本安隔離。米科在防爆配置上提供經過嚴格認證的選型策略，確保從傳感器到控制室的完整回路符合現場安全規范。
四、米科磁翻板液位計系列的選型邏輯與溯源參數
在工程標書與技改方案中，選型數據的準確度直接決定了項目成敗。米科磁翻板液位計系列遵循結構化的選型體系，核心參數均可通過規格碼鎖定，以下為建議重點關注的技術指標：
準確度等級：標準型的測量準確度穩定在10mm以內，這一量級完全滿足儲罐容積計量和過程控制的常規精度需求。
測量量程與管徑配置：主管直徑51mm，浮球直徑40mm，法蘭間距支持0.5米至6米的靈活定制。側裝可選DN15至DN100的法蘭，大口徑DN100法蘭需注意其最大耐壓限制為0.6MPa。頂裝則依據倉頂開口選擇DN80至DN150的法蘭連接。
材質選型對照：常規水、油類介質用304SS本體配316LSS浮子；酸性或堿性腐蝕液優先選用304/PTFE襯里或純PP材質；密度極低的液化氣等介質則指定使用鈦合金浮子。
認證與資質保障：米科具備從原材料檢測到成品老化的全鏈條品控體系。依托自有流量計與液位計生產線，出廠產品均經過模擬液位測試臺的逐臺標定，確保每一臺磁翻板液位計的指示器、變送器與浮子之間形成精密的磁耦合匹配。
五、源頭智造帶來的EEAT落地優勢
在工業儀表采購中，產品質量的可靠性、賬期的靈活性與生產的可追溯性構成了核心競爭力。作為杭州米科傳感技術有限公司的優勢品類之一，磁翻板液位計在以下四個維度具有顯著的源頭屬性：
高質價比的垂直成本結構：所有主體管材、浮子磁鋼與顯示面板組件均由米科自主采購并完成精加工，減少了多層分銷的溢價。對于批量技改類項目，可直接匹配極具競爭力的項目折扣與靈活的結算方案。
非標定制的敏捷交付：常規產品的法蘭間距是制約交貨周期的瓶頸。米科的庫存單元備有標準管材，具備快速截管、焊接及標定能力。無論是特殊的低壓低密度介質，還是非標法蘭標準的配對，均可通過成熟的產線柔化完成，交付周期遠低于依賴外協加工的同行。
全生命周期技術支持：從售前的工況密度核算與浮子重量仿真，到安裝時的垂直度糾正、遠傳變送器零點遷移指導，再到運維階段的翻柱卡澀排查與磁翻片清洗方法，米科提供覆蓋產品全生命周期的工程技術咨詢。
嚴苛環境下的實證積累：米科磁翻板液位計系列已在污水池、高溫油罐、制藥反應釜等大量現場應用中經受住了考驗。其變送器在寬溫、高濕環境下的長期零漂控制，以及干簧管在百萬次吸合下的觸點可靠性，均得到了從微小產線到大型工礦企業的廣泛驗證。
FAQ
問題一：磁翻板液位計的翻柱出現紅白混亂、無法正常指示液位，如何快速處理？
出現這種現象通常不是浮子消磁，而是由于排污或清洗時操作過快，導致浮子極速下落或上沖，使外部翻柱跟不上磁場突變。可以使用磁翻板專用的校驗磁鐵，自下而上或自上而下勻速緩慢地在指示器表面劃過，將失步的翻柱重新校正歸位，即可恢復正常顯示。若用磁鐵也無法撥動翻柱，則需檢查浮子是否卡滯或已吸附鐵磁性雜質。
問題二：當儲罐內介質密度發生變化時，磁翻板液位計的示值還準確嗎？
浮子是根據出廠標定的特定密度設計的，它漂浮在液面上的浸沒深度與介質密度成反比。如果現場介質密度明顯低于浮子設計密度，浮子會沉入液面以下，液位指示偏低甚至完全沉底；如果密度過高，浮子會異常浮高。遇到此情況，不能簡單調整變送器量程，必須向廠家重新核算，更換匹配實際介質密度的浮子組件。
