在工業自動化測量領域，液位參數的遠距離傳輸與集中監控一直是流程優化的關鍵環節。杭州米科傳感技術有限公司深耕過程自動化儀表多年，其推出的磁翻板液位計不僅保留了現場可視化的優勢，更通過集成化電子設計，實現了基于RS485物理層的遠傳與組網功能。本文將深入解析這一技術的底層邏輯、硬件配置與系統集成路徑。
磁翻板液位計的數字化遠傳基因
傳統磁翻板液位計的核心在于磁耦合驅動，浮子隨液位升降時，內部*磁鋼驅動雙色翻柱實現就地指示。要讓這一機械指示信號轉化為數字信號，米科采用了在測量管外壁加裝變送單元的方式。這類變送器內置干簧管電阻鏈或磁致伸縮元件，當浮子磁場穿過管壁作用于變送器時，傳感元件按比例產生電阻或位移信號，經電路板調理后，直接轉換為符合工業標準的數字量。這一過程不接觸介質，保證了測量系統的密封性。

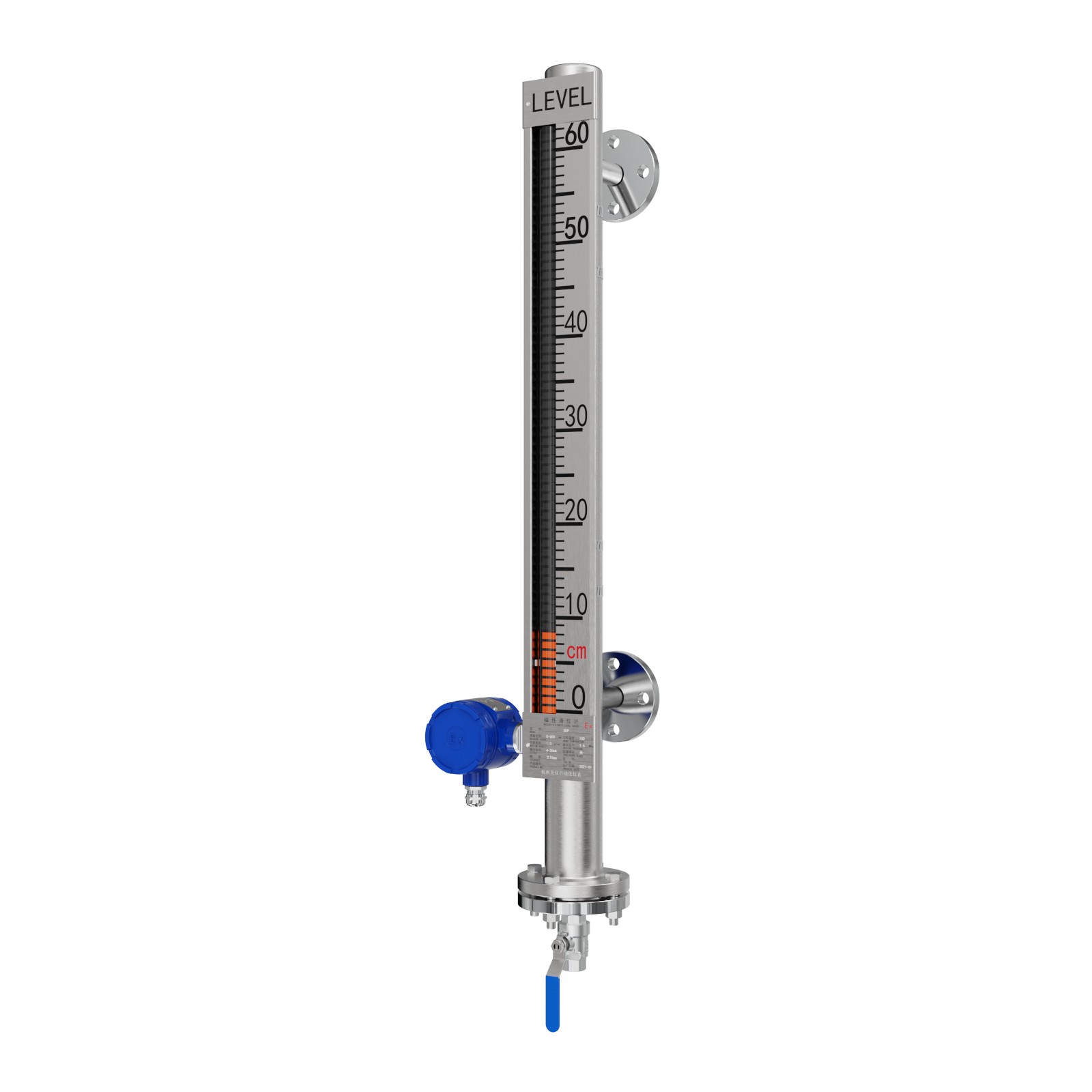

米科磁翻板液位計選型序列中，涉及遠傳功能的型號涵蓋了從單體變送到復合輸出的多種配置。以側裝型為標準樣本，用戶可選擇僅具備4-20mA模擬輸出的標準款，也可直接配置帶有RS485 Modbus RTU協議的智能版。這種雙向通訊能力，使得液位計不再是孤立的指示器，而是工業控制網絡中的一個數據節點。
RS485物理層的數據傳輸原理
在米科磁翻板液位計的電氣設計中，RS485通訊接口被視為高性能遠距離傳輸?shù)臉藴逝渲谩Ｆ湓砘诓罘中盘杺鬏敚褂靡粚﹄p絞線作為數據通道，通過A、B線間的電壓差極性來判定邏輯“0”或“1”。相較于電壓型傳輸，這種平衡傳輸機制對共模干擾具有天然的抑制作用。
液位計內部的MCU將處理后的液位高度、環境溫度甚至傳感器狀態字打包成Modbus RTU協議幀，通過UART轉RS485芯片將TTL電平轉換為差分信號。在接收端，上位機或PLC的485接口芯片恢復出原數據。米科液位計的電氣接口標準為M20×1.5纜塞，適應現場布線。在長距離布線時，終端電阻的配置至關重要，當通訊波特率設置為9600bps典型值時，配合120歐姆匹配電阻，理論傳輸距離可穩定達到1000米以上，這十分適合罐區大范圍跨度下的液位采集。
基于Modbus RTU的組網指令架構
米科磁翻板液位計的遠傳通訊嚴格遵循Modbus RTU協議，這為標準化組網提供了基礎。協議采用主從查詢響應機制，每個液位計作為從站，擁有獨立的1至247范圍內的可設定地址。在同一RS485總線網絡中，*多可懸掛多達32臺此類智能儀表。
主站發出的查詢幀通常為標準的03號功能碼，讀取保持寄存器。報文結構包含地址碼、功能碼、起始寄存器地址、寄存器數量及CRC16校驗。液位計返回的響應幀包含液位主變量，單位通常為毫米，數據類型為32位浮點數或16位無符號整型。在組網實踐中，米科液位計提供了調整波特率的撥碼開關或軟件配置接口，可支持4800、9600、19200等常見速率。所有數據幀在兩個連續的字符間隔超過3.5個字符時間后，被定義為幀結束，這種判斷機制有效防止了粘包與數據錯位。
硬件配置與接線規范
構建RS485組網系統，米科液位計的物理接線極為簡潔。儀表端除了24VDC直流供電電源外，僅需引出A+和B-兩根通訊線。在控制柜側，如果上位機不具備原生COM口，通常需要添加USB轉485或以太網轉485模組。
推薦使用帶屏蔽層的雙絞電纜進行布線，屏蔽層采用單點接地，一般接于控制柜內的大地總線上。當現場存在多臺米科液位計或其他RS485儀表時，采用嚴謹?shù)氖掷志栈ㄦ溚負洌沤^星型布線。星型布線的分支線會引入信號反射，導致數據錯誤率升高。若總線覆蓋距離過遠或節點較多，可在網絡干線上增加具備光電隔離的RS485中繼器，有效阻斷地環路引起的共模干擾電壓。
數據池化與智慧水務調度
在污水處理或泵站監控的實際案例中，米科液位計通過RS485總線將數據匯入現場的數據采集終端。采集終端對Modbus RTU數據進行解析后，通過4G或無線的形式上傳至云平臺。
在中央控制室的上位機組態軟件中，操作員可實時調用全廠區的液位趨勢圖。系統能夠觸發低液位聯鎖停泵、高液位報警啟動備用泵等一系列邏輯動作。配備四組SPDT干簧管開關輸出的米科液位計，甚至可以在通訊中斷時，通過硬件信號獨立執行極限位置的自動切斷，形成軟硬雙重保護。這種RS485數字信號與干簧管硬接點信號的互補，正是過程安全設計中的縱深防御理念。
推薦產品配置與材質選擇
針對不同的工況，米科提供了高度靈活的材質組合。對于大多數常規水處理和輕化工應用，選用304不銹鋼或316L不銹鋼本體的側裝式磁翻板液位計，配合4-20mA電流信號疊加RS485輸出的復合型變送器模塊，即滿足需求。若測量強腐蝕性液體，如濃酸或濃堿，米科提供304不銹鋼內襯聚四氟乙烯的防腐方案，這種配置在保證結構強度的同時，利用塑料的化學惰性保護測量管。
對于介質溫度要求較高的場合，米科支持耐溫擴展選型。標準型適應0至150℃的范圍，若需在0至350℃的高溫環境下運行，則需選擇高溫型配置。在高溫環境下，浮子內磁鋼的磁力衰減需被充分考慮，米科在選型系統中針對高溫方案可選配專用耐高溫磁鋼，確保磁耦合驅動時的翻柱轉動靈敏且回差小。
故障排查與系統冗余考量
在RTU網絡中，若出現個別從站離線，可通過逐步排查法定位。將主機與故障儀表直連，觀察軟件收發燈閃爍。如果出現正常輪詢但數據為零或極大值，需檢查變送器零點漂移。米科液位計支持現場校零功能，維修人員可使用校驗磁鐵貼于變送器外殼下方特定區域，強制觸發4mA零點校準，完成標定。
為了提升系統可用率，在關鍵工位可考慮冗余拓撲。利用米科液位計既具備就地翻板顯示、4-20mA模擬量遠傳，又具備RS485數字量輸出的特點，可將RS485數據引入DCS主控系統，同步將4-20mA信號接入獨立的聯鎖安全柵，這樣即便總線故障，緊急停車系統仍能獲取連續液位模擬量，*大限度降低黑屏停車的風險。
接口電氣隔離的必要性
在工業現場復雜的電磁環境下，通訊接口的電氣防護直接決定了長期運行的穩定性。米科液位計的電路設計中，通訊端口實施了專項防護。在組網實施時，若發現通訊間歇性中斷，且中斷通常伴隨著大功率變頻器或泵的啟停，這往往是干擾通過共模路徑侵入。除了嚴格通訊線遠離動力電纜外，選擇帶隔離的RS485模塊或隔離中繼器，將總線兩端電源與信號地隔離，可有效消除此類偶發故障。
系統時鐘與數據采集同步
當同一總線掛載眾多米科液位計時，來自不同設備的液位變化時間戳需要被精確記錄。Modbus RTU雖然是主從同步協議，但各從站的響應時間不一。上位機軟件通過設定固定的輪詢周期，將物理地址相鄰的罐體液位數據進行軟件端時間插值對齊。在快速進料工藝中，為保證捕捉液位極值變化，可適當提升通訊波特率并減少單幀寄存器讀取數量，這樣能將同一組內所有罐體的液面掃描周期縮小到1秒以內。
現場巡檢與智能化對比
盡管數字系統十分完善，米科磁翻板液位計的現場翻板指示依然承擔著基礎溯源的角色。操作工在定期巡檢時，肉眼觀察紅白分界線即可確認液位真實性。當發現控制室屏幕數值與就地翻板出現偏差，維護人員可進入標準排查流程：檢查浮子是否卡滯、檢查變送器機械安裝位置、通過上位機讀取寄存器中儲的極限磁性元件狀態。這種現場與遠程的雙核查，是純電子式傳感器難以比擬的優勢。
高性價比的組網驗證
在部署階段，用戶可使用筆記本電腦搭載ModScan或串口調試助手，配合USB轉RS485轉換器，對單臺米科液位計進行功能驗證。掃描起始寄存器地址，確認返回十六進制數據轉換后與現場翻板尺目標值一致。對于擁有大量米科儀表的工程項目，米科作為源頭廠家，技術人員可預先提供機芯通訊點表，便于工程集成商直接將驅動接入西門子、羅克韋爾等主流PLC的串口通訊模塊，實現即插即用的無縫對接。
FAQ
問：米科磁翻板液位計的RS485通訊如果突然中斷，就地顯示是否會受影響？
答： 不會。磁翻板液位計的現場翻板指示依賴于浮子內*磁鋼與翻柱的直接磁耦合，不依賴任何電源或通訊。即使斷電或通訊故障，只要浮子功能完好，就地顯示依然準確無誤，這是本質安全設計的體現。
問：一條RS485總線上同時掛載多臺米科液位計，如何避免地址沖突？
答： 需在安裝調試階段，為每一臺儀表單獨上電，通過配置工具或?qū)Ｓ檬植倨髟O定唯一的從站地址。出廠默認地址通常為同一數值，必須修改。嚴格遵守“一機一址”原則，并做好地址臺賬記錄粘貼于儀表外殼，是組網前最重要的準備工作。
