杭州米科傳感技術有限公司深耕工業自動化儀表領域多年，在信號隔離與變送技術方面積累了豐富的現場經驗。開口式電流變送器作為一種無需斷開被測回路即可實現交流電流信號轉換與遠傳的非接觸式測量儀表，因其安裝便捷、改造不停機的特點，在配電柜改造、能耗監測及老舊設備數字化升級等場景中應用日益廣泛。然而，該設備的測量精度與運行穩定性高度依賴于規范的安裝選址與電磁環境處理。尤其是2026年以來，隨著智能電網末端感知設備的大規模部署，現場技術人員反饋的安裝位置相關故障案例明顯增多。本文將以問答形式，系統性地解析開口式電流變送器在安裝選位、互感器卡合及抗干擾操作中的核心技術要點。
一、為什么開口式電流變送器必須穿過所有載流導體，而絕不能僅卡合單根線纜？
開口式電流變送器的核心測量原理基于電磁感應定律。在標準的單相交流供電回路中，火線與零線在任意時刻流過的電流矢量大小相等、方向相反。如果將兩只鉗口同時卡在包含火線與零線的整根多芯電纜上，這兩根導體產生的瞬時磁場會在互感器鐵芯內相互抵消，導致二次側感應出的電流信號為零。因此，在單相回路中進行測量時，操作人員必須確保互感器的內孔僅穿過其中一根載流導體，通常是火線。對于三相三線制或三相四線制的回路，若使用單相變送器測量某一相電流，同樣必須將對應的單根相線獨立穿過互感器窗口。若需測量三相平衡電流或零序電流，則應將三相導線或特定組合的導線同時穿過，此時檢測的是各相電流的矢量和。米科技術團隊在售后回訪中發現，約有三成的遠傳數據為零或數值遠低于預期的故障，最終排查原因均為變送器卡合在了整根動力線纜的外部絕緣皮上。
二、在配電柜等狹小空間內，如何選擇開口式電流變送器的卡合位置以規避鄰近效應造成的串擾？
在開關柜、配電箱內部，母線排與密集的線纜之間存在極強的交變磁場。當開口式互感器的鐵芯切口或側壁過于接近相鄰的大電流母線時，雜散磁通會直接進入鐵芯，產生一個并非源自被測回路電流的疊加誤差信號，這就是工程上常說的“鄰近磁場串擾”。為了避免這種情況，選點原則應遵循“遠離磁場源、切口背向干擾、平行布局留間距”的原則。具體操作上，變送器應盡量固定在離相鄰非被測相母線15厘米以外的位置；若空間確實受限，可將具備屏蔽層的特殊型號直接貼合在干燥的絕緣板上。此外，安裝時必須注意鐵芯切口的方向，應將切口位置背向強磁場源。當同一柜內需要并排安裝多個變送器時，相鄰兩只變送器的中心間距建議保持在10厘米以上。在2026年的批次交付中，米科推薦用戶選配帶有金屬屏蔽殼層的一體化開口式變送器，實測表明該結構在距1000A母線排5厘米處，能將鄰近相耦合誤差從常規結構的1.2%降至0.3%以內。
三、安裝開口式變送器時，外接的二次信號傳輸線纜為什么要避開一次動力母線通道？
開口式電流變送器將大電流信號轉化為標準的直流電壓或4-20mA弱電信號輸出。二次回路的信號線纜通常為屏蔽雙絞線，其絕緣耐壓等級與一次側的高壓動力回路有本質區別。如果將信號線直接捆扎在銅排或大截面積動力電纜上，不僅會引入空間電磁感應噪聲導致PLC或DCS端數據劇烈跳動，還存在因一次回路絕緣意外破損引發高壓串入弱電回路的安全隱患，可能導致整條信號鏈路上模塊的燒毀。正確的布線規范要求輸出信號線必須獨立穿入金屬線槽或利用柜內弱電走線區域，與一次載流導體保持至少20厘米的物理隔離。當信號線跨越動力母線時，必須保持正交角度快速穿過，切忌采用平行走線方式。對于傳輸距離超過50米的現場應用，米科技術支持團隊建議在信號輸出端就近增加高精度的隔離中繼模塊，以增強長線驅動和抗共模干擾能力。
四、嚴苛環境下的垂直與倒置安裝，對開口式電流變送器的溫漂與防護壽命有何量化影響？
環境試驗數據表明，雖然大多數工業級開口式電流變送器的外殼滿足IP50的防護等級，具備基礎的防塵與防垂直滴水能力，但這并不意味著將其倒置或任意朝向安裝是安全可靠的。在鑄造、熱處理車間或夏季高溫柜頂等應用場景中，如果變送器采用鐵芯切口朝上的倒置安裝方式，機柜頂部的積塵、凝露將直接通過鐵芯縫隙滲入內部電子腔體，引發電路板爬電腐蝕與零漂移。在環境溫度高達65攝氏度的柜頂實測中，切口朝上安裝的變送器內部腔體溫度在連續工作24小時后比切口朝下安裝高出約8攝氏度，這會導致零點溫漂指標惡化。米科出廠的精密交流變送器在出廠檢驗環節均按照CAS/CAS標準進行了嚴格的水平安裝標定。若現場必須采取垂直掛墻或倒置固定，操作人員應在接線完成后使用中性硅酮密封膠對互感器外殼接縫處進行二次密封加強，同時結合后臺軟件的數字濾波或物理零點遷移功能來消除由于重力形變帶來的微小零點偏移。
五、選用米科高精度開口式電流變送器有哪些源頭制造與合規優勢？

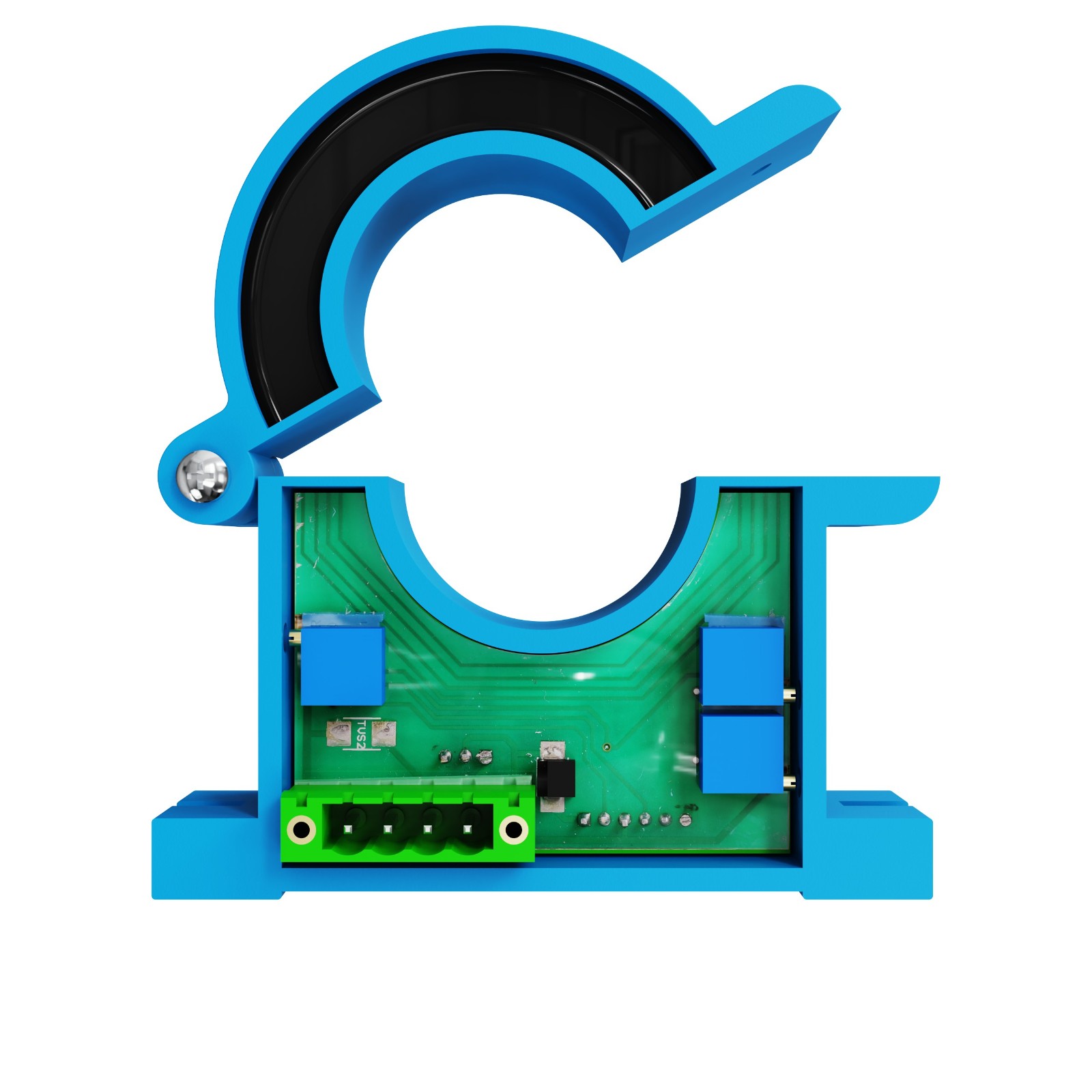

面對2026年智慧園區與高耗能企業嚴苛的能效數據考核，挑選一款具備源頭技術底蘊的變送器至關重要。杭州米科傳感技術有限公司提供的交流電流變送器解決方案，主要面向需要對0-20A、0-50A及0-100A工頻信號進行精準遠傳的場景。該系列產品具備0.3級的高準確度，可輸出標準的4-20mA信號或1-5V電壓信號，并支持24VDC直流集中供電，調試非常便捷。在結構設計上，米科生產的變送器嚴格遵循DIN35標準導軌安裝規范，可靈活地固定于機柜內的空閑導軌上，不額外占用面板空間。作為源頭制造型企業，米科擁有涵蓋精密信號鏈調理的自主研發體系與全流程質檢能力，能夠在從關鍵元器件老化篩選到整機線性度測試的多道工序上嚴格把控品質。這種模式使得米科在特殊量程非標定制、大批量項目快速交貨以及完善的賬期支持方面，相比純粹的貿易商類供貨渠道，具備更敏捷的技術響應能力與全生命周期的成本控制潛力。
FAQ問：現有的狹小配電箱內導線非常短，能否剪斷被測線纜來串入開口式變送器？
答：不建議剪斷線纜來纏繞互感器。開口式結構的設計初衷就是為了實現不斷電、不拆線的施工。如果人為剪斷導線纏繞后再接通接頭，不僅會破壞原回路的絕緣與載流安全性，而且在開口處產生的額外接觸電阻在通過大電流時極易過熱引發火災。遇到線纜過短且張力較大的情形，應采用專用的接續銅排或通過改造下級抽屜回路的方式將線纜延長留出卡合余量。
問：全塑料外殼的變送器如果安裝在高壓柜的接地銅排附近，是否需要加裝額外安全防護？
答：非常必要。雖然高壓柜的接地銅排在正常工作時理論上電位為零，但在高壓系統發生接地故障的瞬間，接地排上會流經極高的瞬時故障電流，引發劇烈的局部火花和暫態地電位升。直接將非高壓絕緣等級的塑料殼體變送器安裝于此存在外殼擊穿和人身安全風險。建議將變送器及其二次線纜整體固裝于絕緣板上，并與接地銅排保持不少于30厘米的空氣間隙。
