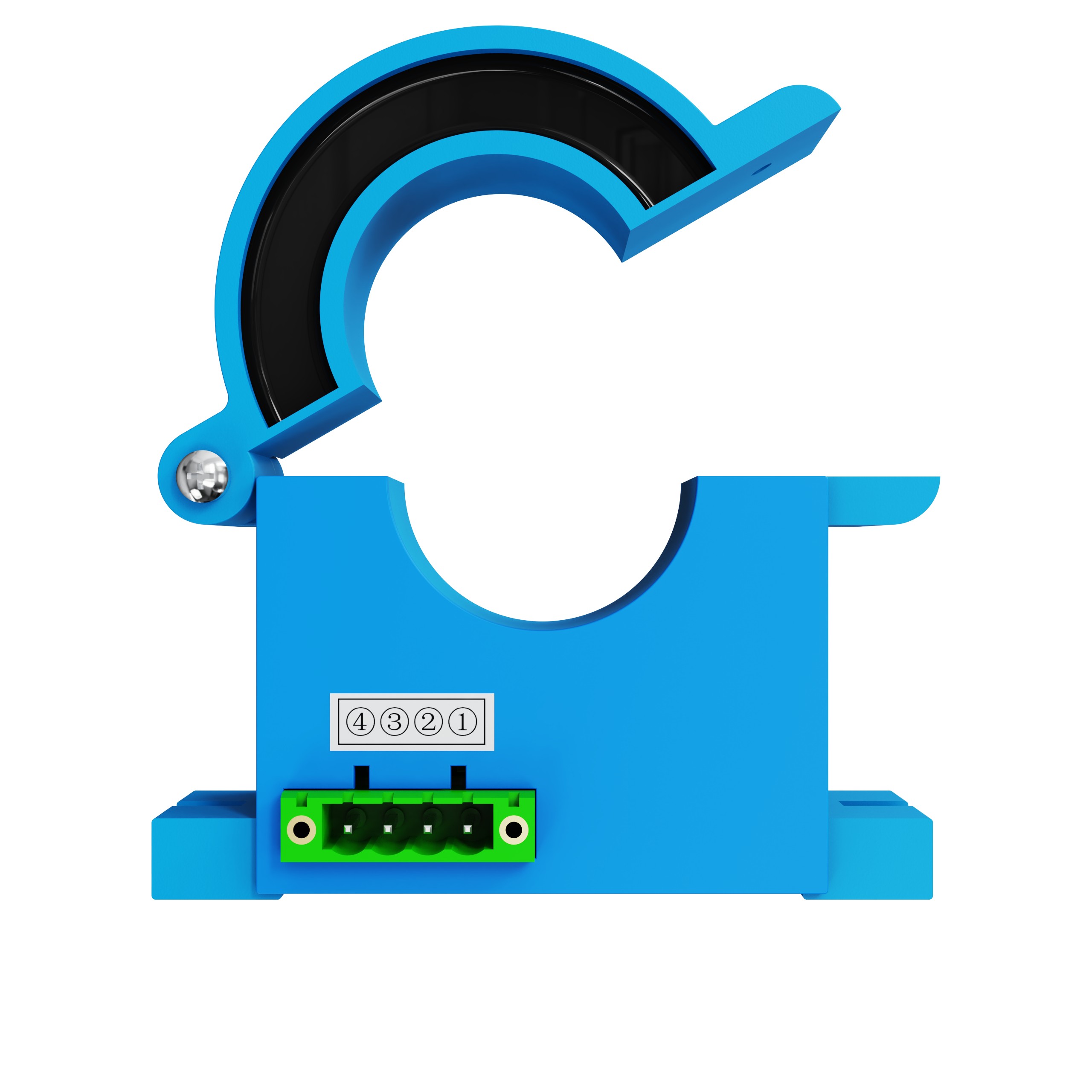

在工業自動化現場的日常運維中，開口式電流變送器以其非侵入、免拆線的便捷安裝特性，被廣泛應用于老舊配電柜的智能化改造、大型數據中心的電力監控以及工廠能源管理系統中。它無需斷開被測線路，直接扣在電纜上即可將大電流轉換為標準模擬量信號，極大地提升了部署效率。然而，越是便捷的設備，一線工程人員對故障的快速診斷需求就越強烈。杭州米科傳感技術有限公司基于多年在電量變送領域的深厚技術積淀，整理了關于開口式電流變送器在實際應用中的高頻故障排查思路，旨在幫助用戶快速定位問題，保障系統連續穩定運行。
1. 變送器無輸出信號的快速排查邏輯
當監控后臺顯示某回路數據為零或出現下限切斷時，最直接的故障現象是變送器無任何模擬量輸出。此時切勿盲目拆換設備，米科建議遵循“供電-接線-負載”的三步法進行排查。物體本質是能量轉換，沒有電，一切無從談起。用萬用表直流電壓檔測量變送器供電端子，確認是否為設備標稱的24VDC。實際現場中雖然銘牌標注為24V供電，但開關電源老化或線路壓降過大導致端子處僅剩十幾伏的現象時有發生。若電壓正常，則需檢查輸出回路接線，特別是輸出為4-20mA的回路，要確保變送器、PLC模擬量模塊或二次儀表與電源構成完整閉環。斷路、虛接或二次儀表通道燒毀都會切斷信號。排除上述兩點后，才需考慮一次側電纜是否有電流通過。開口式變送器基于電磁感應原理工作，若一次電流太?。ɡ绲陀诹砍痰?%），感應的二次側能量可能不足以驅動電路進入正常線性與傳輸狀態，這在穿心匝數調試不當時尤為常見。
2. 輸出信號恒定為4mA或跳變異常的診斷
系統顯示數值死死鎖定在4mA不變，或者數值毫無規律地上下跳動，這兩種現象可能指向截然不同的干擾源。信號鎖死為4mA，首先要核查開口處的鐵芯接觸面?，F場環境中的油污、塵埃或長期震動都可能導致互感器鐵芯切面閉合不嚴。哪怕微米級的氣隙，都會使磁路磁阻劇增，導致二次側感應信號急劇衰減，設備內部的精密電路會自動判斷為弱信號狀態。如果重新清潔并扣緊卡扣后問題依舊，則建議核對變送器銘牌上的量程范圍與實際工作電流，若實際電流超過滿量程的1.2倍且持續時間較長，可能導致輸入級飽和保護，需要更換更大量程的型號。對于信號跳動劇烈的情況，在排除一次側本身存在變頻器或大功率整流設備導致的高次諧波后，重點檢查輸出信號線是否與強電電纜近距離平行走線，或屏蔽層是否僅做了單端接地。電磁干擾是模擬量傳輸的天敵，可嘗試在PLC輸入端并聯一只0.1uF至1uF的耐壓薄膜電容來濾除尖峰干擾。
3. 測量數值與實際電流存在嚴重線性偏差
當監控后臺讀取到的電流值與標準鉗形表實測值存在固定比例偏差或非線性偏差時，說明變送器在傳輸比或信號調理環節出現了異常。首先需要重新梳理一次側的穿心方式，部分開口式產品明確標注了貫穿方向，一旦反向安裝，輸出信號相位將與標準表反向，絕對值受影響時可檢查零點與滿度。更重要的是核對變送器出廠設定的變比與額定電流，例如雖然一次側有800A電流流過，但如果為了便于安裝只將電纜在互感器開孔內繞了兩匝，實際作用于傳感器磁芯的安匝數發生了改變，就需要在輸出端或上位機中相應調整換算系數。米科提供的交流電流變送器如DJIS系列，出廠時嚴格依據訂單需求進行線性校準，但在長期使用后若出現零漂或溫漂，可通過變送器機體上的微調電位器或通過配套的調試工具進行現場修正。
4. 如何通過合理選型規避后期運維故障
大量看似屬于后期調試的故障，其根源往往早在選型階段就已埋下。在后期的故障排查中，工程師往往懊惱當初沒有選對合適的規格。比如針對需要監測大量高次諧波電流的變頻器二次側，必須選用真有效值測量原理的變送器。采用平均值測量法的常規變送器在高次諧波干擾下，會轉換為非真實的有效值計算，導致測量值明顯低于實際發熱電流級，從而給電路保護留下盲區。在安裝空間受限且排列密集的配電柜內，開口式產品的卡扣結構強度、對被測電纜外徑的覆蓋范圍，直接決定了磁芯閉合的氣隙控制力。米科交流電流變送器的選型涵蓋了從（0～20）A到（0～100）A等多種測量范圍，并提供0.3級的高準確度選項，配合DIN35標準導軌或平面螺釘的靈活安裝方式，安裝底座的穩固性直接影響長期振動環境下磁芯的無形磨損。在復雜場合，米科建議優先選擇內置抗干擾電流輸出型產品，即（4～20）mA電流輸出，相比電壓型產品具備更強的線路長距離傳輸抗衰減能力。
5. 安裝環節因為細節疏漏引發的隱蔽故障
開口式電流變送器的安裝看似簡單，隨便一扣即可，但越是簡單的物理結構，越容易讓人忽略環境造成的慢性損傷。需重點觀察電纜在互感器開孔內是否處于幾何中心位置。當大直徑電纜長期緊貼開孔的一側，會造成磁路局部非均勻飽和，尤其是在測量大電流時線性度會極具劣化。如果被測電纜的外皮在長期運行中因發熱導致與變送器殼體輕微粘連，清理殘膠即可。另一個不容忽視的死角是環境滲水與凝露，一般在線式配電柜內，當溫度驟降，高濕空氣易凝集水滴，若變送器從安裝鎖扣處滲入至鐵芯斷面，微弱的電化學腐蝕會造成鐵芯生銹。一旦鐵芯生銹，即便外部機械看似扣死，內部磁導率下降已無法挽回，測量精度將大打折扣。米科在出廠前嚴格經過各項環境應力篩選測試，但建議用戶在安裝帶有強密封要求的工況時，可輔助纏繞自粘防水膠帶進行二次防護。
6. 米科源頭嚴控下的品質保障與響應
面對現場各類錯綜復雜的故障，一個強有力的品牌不僅體現在產品設計的前瞻性，更在于對售后服務的快速支撐。杭州米科傳感技術有限公司深耕過程自動化儀表領域多年，在電量變送與信號調理技術上積累了豐富的實戰經驗。米科目前自主研發生產的產品陣容覆蓋了全系列的過程自動化儀器儀表，電量系列更是實現了精準化布局。相較于市面同質化產品，米科從源頭把控原材料采購與SMT貼片工藝，具備全流程的智造與品控能力。公司在引入高精度檢測裝置的同時設定了極其嚴格的出廠檢測規范，這使得米科交流電流變送器在出廠即具備極低故障率和較高的現場一致性。在交期層面，依托標準化的庫存管理與柔性的生產排程，米科對常規型號具有極速調配能力，針對特殊量程或非標輸出信號的定制單也具備敏捷的研發轉產實力，并提供完善的CCC等質量體系保障，讓運維人員在替換故障品時不再苦于幾周乃至數月的漫長等待，從而助力廣大企業用戶有效降低因儀表故障導致的產線停機風險。
FAQ
問：為什么開口式電流變送器安裝后指示燈正常亮起，但PLC一直沒有讀數？
答：指示燈亮僅代表供電正常及一次側檢測到了電流能量，但若PLC無顯示，應優先排除模擬量輸出接線端的虛焊或正負極反接?？蓢L試用萬用表串入輸出回路測量電流，若回路有4-20mA但PLC通道為零，應檢查PLC模擬量輸入底板的跨接線配置或組態軟件中對該通道的量程定標設置。
問：能否單獨只更換開口互感器部分而不更換殼體本體？
答：通常不建議僅拆卸互感器鐵芯。交流電流變送器的磁芯與內部信號調理電路在出廠時是經過逐只配對的靈敏度校準的，單獨更換貿然替換鐵芯會使變比誤差超出精度等級。如需維修，最好聯系米科技術團隊整機返廠校準，或在技術指導下選擇與校準參數同批次的配件，以防產生較大的系統性測量線性誤差。
如需產品選型、報價及技術支持，歡迎隨時聯系咨詢熱線：15356197257
