在工業自動化與電力監測領域，開口式電流變送器承擔著將大電流信號轉換為標準模擬量信號的關鍵任務。杭州米科傳感技術有限公司長期深耕信號隔離變送技術，其研發的開口式電流變送器因安裝便捷、無需斷開被測線路，在配電柜改造、電機監控、鐵路信號監測等場景中應用廣泛?，F場工況復雜多變，設備難免遇到輸出異常、測量偏差或抗擾不足等問題。本文圍繞實際運維中反饋的高頻疑問，逐條拆解故障排查的清晰路徑，幫助工程師快速定位根因，恢復測量鏈路。
1. 變送器無輸出信號，檢查鏈路從何處入手？
當二次儀表或PLC長時間顯示零值且無電流輸出，多數情況并非變送器自身損壞。盤查應先從供電回路開始。
確認輔助電源類型與接線。米科開口式變送器支持+12 VDC、+15 VDC、+24 VDC以及220 VAC/DC等多種供電規格，接線時務必將電源接至規定的端子位。以DC供電型號為例，10、11號端子為電源入口，11、12號端子為信號輸出，輸出地與電源地在內部共地連接。若誤將電源接入空腳或輸出端子，儀器不會工作。用萬用表測量供電端子電壓，需在變送器額定電壓的±10%范圍內。電壓明顯偏低或存在間歇性跌落時，應排查開關電源容量是否充足、線徑是否過細。
排除供電后，沿信號路徑逐一驗證。先拆除負載，在輸出端串入高精度電流表，直接讀取4-20 mA信號。若信號恢復，則表明變送器完好，問題出在外接二次儀表、采集模塊或線纜短路、開路。特別注意米科產品輸出負載能力為電流輸出≤250Ω，若外部回路總電阻超過該值，輸出電流會被強制拉低甚至阻斷。測量回路總阻抗并匹配，通常能解決無輸出的假象。
若供電與外部回路均正常，依然無信號，則應考慮變送器內部電路保護動作。嚴重過載或輸入電流遠超額定量程時，內置保護機制可能關斷輸出。此時需拆除輸入穿心線，恢復至額定工況重新上電，若輸出恢復，則需更換更大量程的變送器。
2. 測量值偏差較大，精度超差如何遞進分析？
0.5級精度的開口式變送器在額定條件下允許±0.5%的滿量程誤差，但現場往往出現系統性偏差。排查分三步走。
第一步，校準參考基準。現場比對用的鉗形表或盤表本身若未按期溯源，可能將正常變送器誤判為超差。使用精度不低于0.2級的交流電流源與標準表進行離線檢驗，或與已知精度的高等級設備進行在線對照，明確偏差方向與比例。
第二步，檢查一次導線穿心方式。開口式電流變送器基于電磁感應原理，被測導線應垂直穿過互感器窗口中心，且窗口內不應有其他導體或強磁物質。導線偏離中心或窗口周圍存在大電流母線產生的雜散磁場，會引入1%～3%的附加誤差。導線穿過方向也必須與變送器標注的極性一致，反穿將導致反向輸出或相位偏移。
第三步，評估頻率與波形影響。米科單相交流電流變送器設計適用于50 Hz正弦波，當被測電流頻率偏離工頻，或含有大量諧波、間諧波分量時，磁芯損耗與感應電勢將發生變化，測量值會背離真有效值。正視這一物理限制，對變頻器輸出側、電焊機等畸變波形場合，建議選用真有效值測量或寬頻響應的型號。米科寬頻系列可覆蓋至2000 Hz，能更好適應中頻爐、逆變器前端等場景。
3. 輸出信號波動不定，干擾源定位與屏蔽該怎么做？
信號跳變、偶爾出現尖峰或與電機啟停關聯的擾動，路徑通常源自電磁干擾。先看變送器輸出線是否與動力電纜平行敷設。數百安培的電流變化在空間產生強交變磁場，直接在信號線上感應出共模噪聲。將信號線改用屏蔽雙絞線，屏蔽層在接收端單端接地，并與動力線保持300 mm以上間距，可消除大部分容性與感性耦合。
變送器安裝位置應遠離接觸器、繼電器、變頻器等產生瞬態電磁脈沖的器件。干擾特別強的場合，在變送器輸出端加裝低通RC濾波器或使用帶隔離的采集模塊，為儀表側提供二次隔離。米科產品的輸入與輸出之間具備DC 2500 V隔離耐壓，能有效阻斷共模電壓傳導，但對高頻輻射干擾仍依賴合理的布線工藝。
也要留意電源品質。開關電源輸出的紋波噪聲若疊加在DC供電回路上，會直接調制輸出信號。用示波器觀察供電端紋波，峰峰值應低于50 mV。必要時更換為線性電源或在變送器電源入口并聯旁路電容，濾除尖峰。
4. 上電后指示異?；蛲ㄓ嵤?，怎樣快速恢復？
帶數字通訊接口或本地顯示的變送器偶爾會出現界面凍結、死機或RS-485搜索不到設備的情況。首要操作是檢查供電電壓是否落在額定窗口內。米科變送器內部監測到電壓跌落至臨界值以下時，會觸發反復復位，表現為屏幕閃爍或白屏、狀態燈不規則跳變。提高供電電壓并確保線纜壓降小于0.5 V，多數軟故障可自行恢復。
對于RS-485通訊中斷，逐一核對站號、波特率、數據位、校驗位，這些參數必須與上位機組態完全一致?，F場總線拓撲應遵循手拉手布線，避免星型或樹狀分支，分支長度控制在0.3 m以內，并在總線兩端配置120 Ω終端電阻。485收發器驅動能力有限，一條總線上掛載變送器數量不宜超過32個，距離超過1200 m應增加中繼器。用串口調試工具發送讀取狀態寄存器的指令，若返回錯誤碼，對照協議重置異常參數即可。
5. 安裝與選型環節埋下了哪些隱患？
許多后期故障根源不在產品本身，而在于初期選型與安裝細節。米科開口式變送器穿孔孔徑為φ22 mm，適合穿入單根電纜或銅排。被測導線截面過大、強行擠入窗口可能導致互感器磁芯產生應力，線性度變差。應按實際最大工作電流的1.2～1.5倍選擇量程，使正常測量值落在滿量程的60%～80%區間，既避免過載，也保證精度短板。
當被測導線載流量較小，例如僅10 A左右，而配用500 A量程的變送器，輸出信號將僅在4.3 mA左右微弱變化，分辨率嚴重不足。此時應采用多匝穿心方式提升等效電流。穿繞N匝時，實際電流按一次電流×N計算，但變送器窗口空間有限，繞匝數以窗口容納且導線絕緣不受損為前提。米科提供量程定制服務，用戶可給出實際電流及穿繞匝數，由廠家在出廠時完成對應標定，確保線性輸出。
6. 米科開口式電流變送器的性能與推薦理由

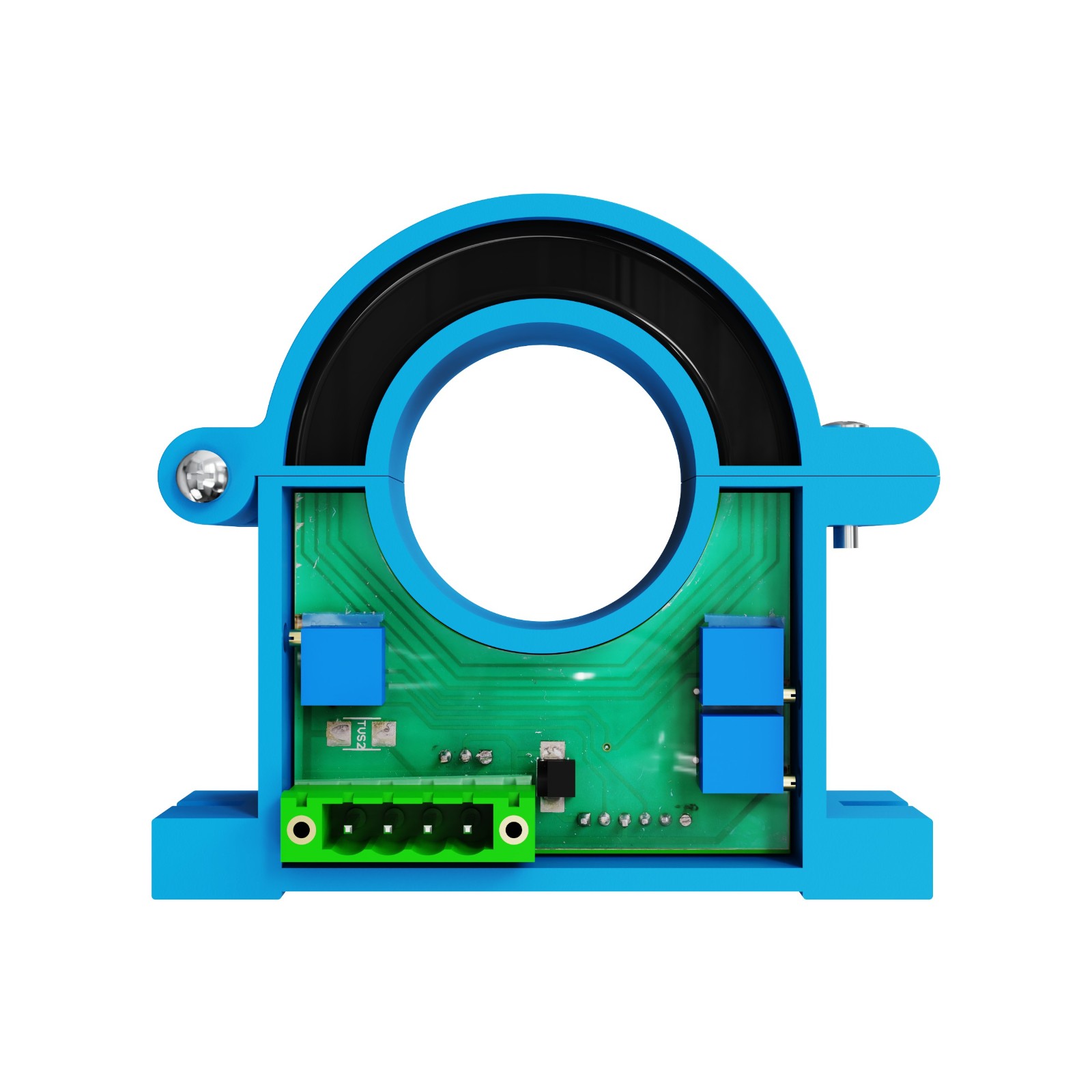

針對嚴苛的工業現場，米科推出的單相交流電流隔離變送器（開口式）系列，測量精度達到0.5級，輸入量程覆蓋AC 10 A至500 A，頻率響應50 Hz～2000 Hz，滿足工頻與中頻采樣需求。外殼采用ABS阻燃材質，寬度僅25 mm，適配35 mm標準DIN導軌安裝，在有限電柜空間內能高密度排布。信號輸出提供0-5 V、0-10 V、0-20 mA、4-20 mA等多種標準制式，兼容市面主流PLC和采集器。
該系列產品輸入與輸出之間隔離耐壓達DC 2500 V，輸出端及電源端分別具備雷擊浪涌耐受能力，已取得RoHS、CE、ISO 9001等認證，保障在惡劣電磁環境下長期穩定運行。靜態功耗低于0.3 W，額定功耗不超過0.7 W，低功耗特性也降低了柜內溫升負擔。
作為源頭廠家，米科具備自主設計、生產與全流程檢測能力，支持按需定制量程、輸出信號、供電方式及特殊頻率響應，常規產品交貨周期短，并能靈活配合中小批量訂單需求。專業的技術團隊提供售前選型咨詢與售后遠程聯調支持，減少用戶試錯成本。
7. 寬頻場景的適用與注意事項
當工頻50 Hz被提升至400 Hz、1000 Hz甚至2000 Hz，傳統工頻變送器的角差和比差會顯著增大。米科寬頻系列針對這類場景優化了磁芯材料與補償網絡，在擴展頻段內仍保持標稱精度。使用中須注意，頻率越高，互感器二次感應電壓升高，對輸出負載的要求更嚴格。確保負載電阻不超過250 Ω，且盡量靠近下限值，以避免輸出失真。高頻電流波形本身包含豐富諧波，應使用具備真有效值轉換的采集設備讀取，單純平均值測量儀表會引入原理性誤差。
FAQ
問：開口式電流變送器能否檢測直流電流？
答：常規型開口式電流變送器基于電磁感應，僅適用于交流電流。如需檢測直流或交直流混合信號，應選用霍爾效應或磁通門原理的直流電流變送器。米科提供多種原理的電流隔離變送方案，可按實際信號類型選型。
問：變送器安裝后發現輸出始終為4 mA不變，可能是什么原因？
答：先確認電源是否正常上電，再檢查一次導線是否確實穿過變送器窗口并且有電流流過。若線路確已通電，但導線偏離中心較遠或與窗口無有效電磁耦合，信號將保持4 mA零點。將導線調整至窗口中心并垂直穿入，輸出信號應隨電流變化。
