在工業自動化持續推進存量設備升級的2026年第三季度，大量運行超過十年甚至更久的配電柜、控制柜正迎來集中改造窗口。杭州米科傳感技術有限公司在服務眾多老舊柜體改造項目中發現，客戶對開口式電流變送器的選型、配置和現場適配需求尤為迫切。該類儀表因其無需斷開被測電纜即可快速安裝的結構特性，正成為盤柜智能化改造中不可或缺的關鍵組件。本文將從工程應用視角，系統梳理開口式電流變送器在老舊柜體場景下的配置思路與技術要點。
一、老舊柜體改造面臨的典型測量挑戰
老舊配電柜和控制柜的智能化改造，與新建項目有著本質區別。柜內空間狹窄、電纜走向復雜、原有布線難以更改，使得傳統閉合式電流互感器或變送器在安裝時遇到巨大阻力。更為棘手的是，許多老舊柜體仍在持續運行，業主無法接受長時間斷電施工，這直接排除了任何需要拆解主回路的測量方案。
電氣環境同樣不容樂觀。柜內強弱電線路交叉耦合，電磁干擾水平偏高；部分柜體受限于早期設計，接地系統不夠完善；運行多年的電纜絕緣層可能出現老化，對接觸式測量元件的絕緣安全提出更高要求。此外，改造預算通常有限，業主期望以最小的時間成本、線纜改動量和設備采購成本完成測量點的增設。

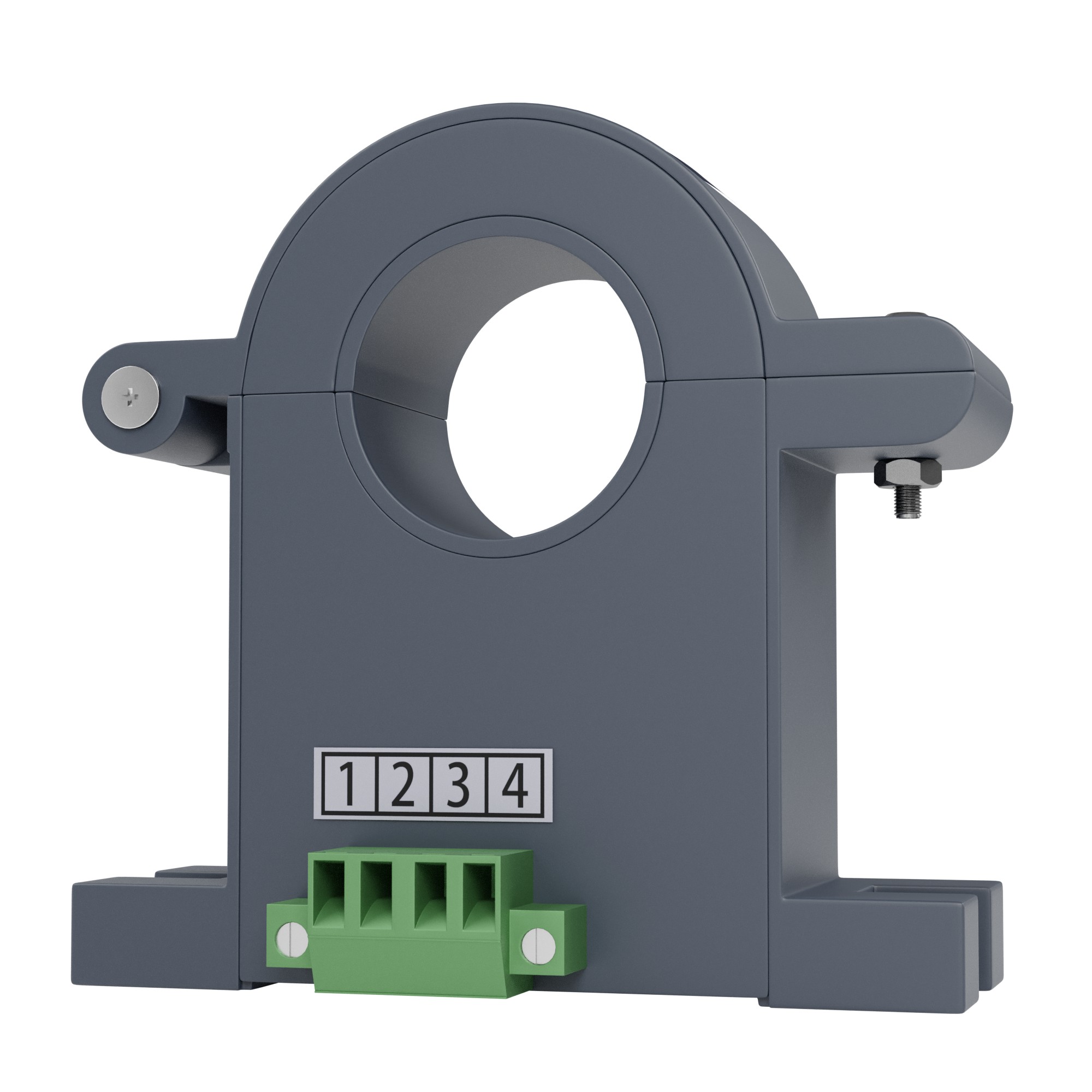

上述痛點恰好是開口式電流變送器發揮價值的典型場景。其核心優勢在于將互感器鐵芯設計為可開合結構，安裝時僅需將鐵芯鉗入被測電纜，無需拆接線端子、無需斷電操作，單點安裝通常可在數分鐘內完成。這一特性使老舊柜體改造的可行性大幅提升。
二、米科開口式電流變送器的選型配置思路
針對老舊柜體改造場景，米科推出了一系列基于霍爾效應和電磁感應原理的開口式電流變送器。選型配置需從以下維度逐項確認。
量程范圍是選型的第一步。改造項目中被測電流從幾安培的二次回路信號到數千安培的主進線電流不等。米科開口式電流變送器提供從0-50A到0-5000A的寬泛測量范圍，用戶應根據實際運行電流選取合適量程，并保留約20%至30%的上浮余量，以應對未來負載擴容需求。對于主進線等大電流回路，建議選用大孔徑型號，確保電纜穿過鐵芯中心區域，減小位置誤差對測量精度的影響。
輸出信號類型的配置需與上位采集系統配合。現有老舊柜體改造項目中，PLC模擬量輸入模塊和智能電表是最常見的數據接收端。米科可提供兩線制4-20mA標準模擬量輸出，該信號制式抗干擾能力強、傳輸距離遠，與絕大多數工業控制系統兼容。對于需要接入RS485通訊網絡的場景，可選配帶Modbus RTU協議的數字輸出版本，方便實現多點組網和遠程數據采集。
供電方式的確定受柜內可用電源制約。老舊柜體內部通常已有220VAC控制電源或24VDC直流電源，米科開口式電流變送器可適配上述兩種供電方式。若柜內空間允許，優先采用24VDC集中供電，便于統一管理；如現場僅有交流電源，可直接選用220VAC供電版本，省去額外配置直流電源的麻煩。
安裝孔徑與電纜匹配是容易被忽略但至關重要的環節。老舊柜體改造現場電纜規格多樣，外徑差異顯著。米科提供從直徑10mm到55mm不等的多種孔徑規格，選型時需實測被測電纜外徑，確保電纜能順利穿過互感器內孔，同時避免孔徑過大造成固定不穩。對于扁平母排等異形導體，可選用矩形孔徑的專用型號。
三、老舊柜體現場配置要點
即使選型正確，現場配置細節仍然決定改造項目的成敗。以下配置要點來自米科技術團隊在數十個老舊柜體改造項目中積累的實戰經驗。
安裝位置的選擇優先考慮遠離強電磁干擾源。開口式電流變送器盡管自身具備一定抗干擾能力，但緊鄰大功率變頻器、接觸器或電抗器安裝時，仍可能引入耦合噪聲。建議與強干擾源保持50毫米以上間距，并將變送器金屬外殼可靠接地。如果柜內空間極度緊張無法避開，可選用帶屏蔽層的輸出信號線纜，并在信號接收端做濾波處理。
鐵芯閉合狀態的確認是保障測量精度的關鍵。老舊柜體改造現場常因視線受限或操作角度不便，導致安裝人員未能將可開合鐵芯完全閉合。即使存在微小縫隙，也會在磁路中引入氣隙，造成測量值偏低且線性度惡化。安裝完成后，須手檢確認鐵芯兩個端面嚴絲合縫，固定卡扣牢靠。
接線極性的正確性直接影響測量結果。交流電流測量需注意穿線方向與被測回路的相位關系。對于三相系統，同一柜體內多只變送器應保持一致的穿線方向，通常以電流流入負載端的參考方向為準。直流電流測量場合必須嚴格區分正負極性方向，反接將導致輸出信號反向或歸零。
現場校準與核查不容忽視。老舊柜體內長期運行的電纜可能存在局部放電或絕緣劣化，對測量系統引入不確定因素。建議在安裝完成后，使用標準鉗形表進行多點比對，確認米科變送器在全量程范圍內的輸出誤差符合規格書要求。對于關鍵測量點，可建立定期校驗臺賬，納入設備管理體系。
四、典型改造場景配置方案
為便于改造工程師快速匹配方案，以下歸納三種高頻改造場景的推薦配置。
主進線柜總電流監測。被測電纜較粗，電流通常在數百安培到上千安培，要求4-20mA模擬量輸出接入DCS或電力監控系統。推薦選用米科大孔徑開口式電流變送器，量程按主斷路器額定電流的1.2倍選取，輸出4-20mA信號，24VDC供電。安裝于主斷路器出線側電纜上，信號線沿原有線槽走向接入端子排。
分配電柜多回路監測。柜內回路眾多、空間狹窄，需同時對多個出線回路進行電流采集，并通過RS485總線組網傳輸。推薦選用米科帶RS485通訊的開口式電流變送器，每個回路獨立安裝，通過手拉手或星形拓撲接入串口服務器或通訊管理機。該方案的優勢在于節省大量模擬量輸入模塊和信號電纜，適合回路數超過8個以上的密集監測場景。
關鍵設備能耗分析。對空壓機、制冷機組、泵組等重點設備需精確記錄運行電流并用于能耗分析。建議在設備主電源回路加裝精度等級為0.5級的高精度開口式電流變送器，輸出信號直接接入電能質量分析儀或專用能源管理系統。如現場無法斷電，可借助變送器的開口結構實現帶電安裝，施工安排在設備維護窗口期進行。
五、應用效果與長期運行穩定性
開口式電流變送器在老舊柜體改造中的價值，不僅體現在安裝便捷性上，更在于投運后的長期表現。米科產品在多個改造項目中的運行數據顯示，在合理選型與規范安裝的前提下，變送器輸出信號穩定，長期漂移量控制在規格書范圍以內，能夠滿足配電系統監控、能效管理及設備狀態預警等應用需求。
值得關注的是一次改造往往帶來聯動效益。許多老舊柜體在加裝電流變送器之后，運維人員首次獲得了各回路的實時電流數據，借此發現了三相不平衡、電纜過載、設備輕載運行等此前被忽視的問題。這些數據驅動的洞察相比儀表本身更加珍貴，它使設備管理從經驗判斷走向數據支撐。
米科作為源頭測量儀表制造商，在老舊柜體改造領域積累了一定的實踐基礎。其開口式電流變送器系列產品覆蓋多種量程與輸出選項，可為不同現場條件提供配置靈活度。同時，米科具備自主貼片線與全流程質檢能力，在定制孔徑、特殊量程、快速交貨等方面能夠響應改造項目的實際需求。
六、改造項目的注意事項與常見問題
老舊柜體改造是一項系統工程，開口式電流變送器僅是其中一環。施工前應充分評估柜內剩余空間、原有布線圖紙的準確性以及改造對運行設備的影響。涉及動力柜改造時，必須嚴格執行電氣安全規程，做好風險辨識與安全交底；帶電操作的人員須具備相應資質并穿戴合格的防護用具。
改造完成后，建議建立完整的臺賬記錄，包括每只變送器的安裝位置、被測回路名稱、量程設置、輸出信號類型及初始校準數據。這為日后運維和故障排查提供了準確依據，也使得后續改造方案有據可循。在智能化平臺端，可將變送器數據與原有綜保、電表數據進行融合展示，構建完整的配電系統數字鏡像。
老舊柜體改造本質上是利用新技術激活存量資產效能的過程。開口式電流變送器以其帶電安裝、結構緊湊和信號兼容的優勢，極大降低了改造門檻。從主進線到分支回路、從單點監測到多回路組網，合理的配置思路與技術方案能夠幫助工業用戶在控制改造成本的同時，收獲設備透明化與能效精細化管理的長期回報。
FAQ
問：老舊柜體改造中，開口式電流變送器的精度是否比傳統閉合式差？
答：在相同精度等級下，兩類結構的測量性能并無本質差異。開口式互感器的可開合鐵芯端面經過精密加工，閉合后磁路性能與閉合式互感器處于同一水平。實際應用中更多影響精度的因素是安裝位置、鐵芯閉合狀態和電磁環境，而非結構形式本身。米科開口式電流變送器標準精度為0.5級或1.0級，可滿足絕大多數工業監測場景需要。
問：如何在無法停電的柜體中完成多只變送器的安裝與調試？
答：開口式結構天然支持帶電安裝，這是該品類在改造市場中的核心優勢。操作時需嚴格遵循一人操作一人監護的電氣安全規程，使用絕緣工具，逐只安裝并確認鐵芯閉合。信號線纜建議預先布線至安裝點附近并做好標識，待變送器固定后快速接線，盡量減少在帶電區域的停留時間。調試階段可先在信號接收端注入標準電流信號驗證通道正常，再逐步接入變送器實際輸出。
