杭州米科傳感技術有限公司作為過程自動化儀表領域的專業供應商，在電力系統監測與保護方面提供了多種可靠的電量變送解決方案。2026年第三季度，隨著配電網智能化改造和夏季負荷高峰后的設備消缺需求集中釋放，開口式電流變送器因其不停電安裝、快速部署的特點，再次成為眾多電力成套廠商與運維單位選型時的關注焦點。本文將從實際工程需求出發，梳理開口式電流變送器的選型思路、配置方法與注意事項，并結合米科在售產品體系，提供一套可參考的技術實現路徑。
一、電力系統為何需要開口式電流變送器
在變電站、配電室以及各類配電柜中，對饋線回路的電流進行實時監測是保障電力系統安全經濟運行的基礎。傳統的電流互感器加變送器的組合方案，通常需要一次側停電才能進行穿線安裝，這對于已投運的配電柜或連續性生產要求極高的工業環境而言，會造成極大的停運成本。開口式電流變送器的設計恰好解決了這一痛點：其鐵芯部分采用可開合的卡扣結構，安裝時無需斷開一次電纜，只需將變送器卡在電纜外皮上并鎖緊，即可完成非侵入式采樣。這一特性使得開口式電流變送器在老舊站房改造、新增用電支路分項計量以及臨時負荷監測等場景中具有不可替代的優勢。
從信號調理角度來看，開口式電流變送器內置微型電流互感器和精密整流濾波電路，將一次側交流電流信號實時轉換為標準的模擬量輸出，常見為4~20mA直流電流，也可選配0~5V、0~10V等電壓信號。該信號可直接送入PLC模擬量輸入模塊、DCS系統或多功能電力監控儀表，實現電流的遠程顯示、報警和趨勢記錄。特別是在2026年Q3，許多地區電網公司推動配電物聯網終端覆蓋率提升，要求新增或改造的回路必須具備可遠傳的電流監測功能，開口式結構便與這種“即裝即用”的需求高度契合。
另外需要指出，開口式電流變送器在測量線性度、相位誤差等方面已經能夠滿足絕大多數工頻電流監測的精度要求，尤其是針對負載電流、變壓器低壓側出線電流、電容器組投入電流等常見工頻信號，其性能已經相當成熟。與傳統的閉口式穿孔變送器相比，開口式電流變送器的唯一差異在于因鐵芯切口引起微量的附加誤差，但通過合理的工藝與校準，該誤差可控制在0.5級甚至0.3級精度等級允許范圍內，足以覆蓋配電系統監視和能效管理等通用需求。
二、開口式電流變送器的選型關鍵參數
開口式電流變送器的選型并不能簡單地只看一次側量程，還需綜合考慮精度、頻率范圍、輸出信號類型、工作電源、安裝孔徑、絕緣強度以及環境適應性等多個技術維度。
首先是額定一次電流范圍。開口式電流變送器通常覆蓋從幾安培到數百安培的量程。針對電力系統最常見的低壓400V饋線回路，負荷電流典型值在幾十安到兩百安之間，因此選擇一次額定電流100A或200A的變送器較為普遍。對于空調主機、空壓機等大功率設備回路，可能需要選擇300A或500A的規格。需要強調的是，選擇一次側額定電流時應盡可能讓被測電流的常態值落在變送器量程的60%~80%區間，以保證良好的線性度和信噪比，而最大負荷電流一般不應超過額定值的120%，以免長期過載導致熱損傷或精度漂移。
其次是測量頻率與波形適應性。標準開口式電流變送器的標稱頻率為50Hz或60Hz，但電網中難免存在諧波電流。如果現場變頻器、UPS等非線性設備較多，建議選用能夠響應較寬頻率范圍的變送器，如部分型號可覆蓋40Hz~1000Hz，以便較為真實地反映出諧波電流的有效值。當然，對于只要求基波電流測量的場合，常規工頻產品已足夠，其成本更低且抗干擾性更好。
輸出信號的選擇同樣不可忽視。4~20mA電流環因共模抑制能力強、傳輸距離遠且便于斷線檢測，是電力監測回路中的首選。當需要將信號分配給多臺接收儀表時，可以考慮一入兩出的輸出配置，或者通過配電器將環路信號轉為多路隔離輸出。現場若存在較強的電磁干擾，應優先選擇輸出響應時間略慢但濾波能力更強的型號，以避免數值跳動影響后臺判斷。
安裝結構方面，開口式電流變送器的內孔直徑決定了其能夠穿過多大的電纜。根據常用的低壓電力電纜截面積推算，選擇內孔為φ20mm、φ32mm或φ35mm的變送器基本能滿足大多數接線需求。對于多根電纜捆扎或銅排場景，可能需要更大孔徑甚至方形孔的專用型號。另外，開口結構的鎖緊可靠性直接關系到長期運行中的測量穩定度，優質產品通常采用高彈性卷繞鐵芯配合強力彈簧卡扣，確保即使遇到短時沖擊也不會意外松開。
最后是供電與防護等級。開口式電流變送器多數為兩線制或四線制，兩線制變送器可直接從4~20mA回路取電，簡化接線；四線制則需單獨提供24VDC電源，但支持更多的輸出選項和更寬的負載能力。在配電柜內安裝時，防護等級一般不低于IP20，但部分戶外或潮濕環境需考慮IP65甚至更高等級的殼體，并注意工作溫度范圍能否適應當地最極端氣候。
三、從需求到配置的完整實施思路
一個典型的電力系統開口式電流變送器應用項目，從需求提出到最終配置完成，通常包含以下幾步核心動作：負荷分析、精度定級、信號匹配、安裝方式確認和系統聯調。
第一步，負荷分析階段，需要明確將監測哪些回路，以及每個回路的最大運行電流、常態電流和可能出現的短時涌流。對于變壓器低壓總出線、母聯開關下口等電流大且波動幅度寬的測點，應選用量程上限較高的開口式電流變送器，并讓變送器工作在廠家推薦的最佳線性區。對于照明、插座等負載相對穩定的支路，則可以用較小量程的變送器降低成本。
第二步，精度定級需要依據項目整體的測量要求來確定。若僅用于常規電流顯示和負荷預警，0.5級即可滿足要求；但若該信號參與電能結算或與保護定值相關，則建議選用0.2級或0.3級的高精度開口式電流變送器，并注意附帶出廠校準證書。精度等級不僅包括比差，還包括角差，當信號需要用于功率因數計算或無功控制時，角差性能也應當列入技術確認范圍。
第三步，信號匹配涉及變送器輸出與上位采集設備的接口。絕大多數PLC或RTU的模擬量輸入通道接受4~20mA信號，此時需計算變送器輸出回路的總負載電阻，確保其不超過變送器驅動能力。如果上位模塊僅支持0~10V輸入，就需要在中間增加高精度取樣電阻或直接選用電壓輸出型開口式電流變送器。此外，對于要求兩路同時輸出到本地顯示和遠程監控的場合，一入二出的配置可以減少接線復雜度。
第四步，安裝方式確認側重實際物理適應性。首先測量待穿線電纜的外徑，確認開口式電流變送器的內孔徑足夠且有適度余量。然后在柜內尋找合適的安裝位，保證變送器固定件不會對操作人員構成安全隱患，并留出開合操作所需的空間。變送器在固定后應避免懸吊在導線上，推薦用導軌或平面螺釘固定在柜體安裝板上，導線穿過即可，這樣能避免振動導致的偏差。
第五步，系統聯調。完成接線后，先接通24VDC電源，確認電源指示燈正常。輸入一次側較小的測試電流，用萬用表或校驗儀讀取輸出毫安值，驗證變比關系是否正確。對于長期在線運行的系統，可以在后臺SCADA中設置變化率報警，若輸出發生突變或超出量程上限，系統能立即發出警告，提示運維人員檢查變送器狀態。
四、杭州米科傳感技術有限公司的可靠產品選擇
杭州米科傳感技術有限公司在電量變送領域擁有成熟的產品線和豐富的工程經驗。針對開口式電流變送器應用，米科提供了一系列性價比高、參數覆蓋寬的交流電流變送器，尤其以穿孔式結構的產品最為契合電力系統不停電安裝的需求。在米科交流電流變送器系列中，一次側測量范圍可以從5A、10A、20A，覆蓋到50A、100A、200A甚至500A，能夠靈活適配低壓配電室各種饋線容量。

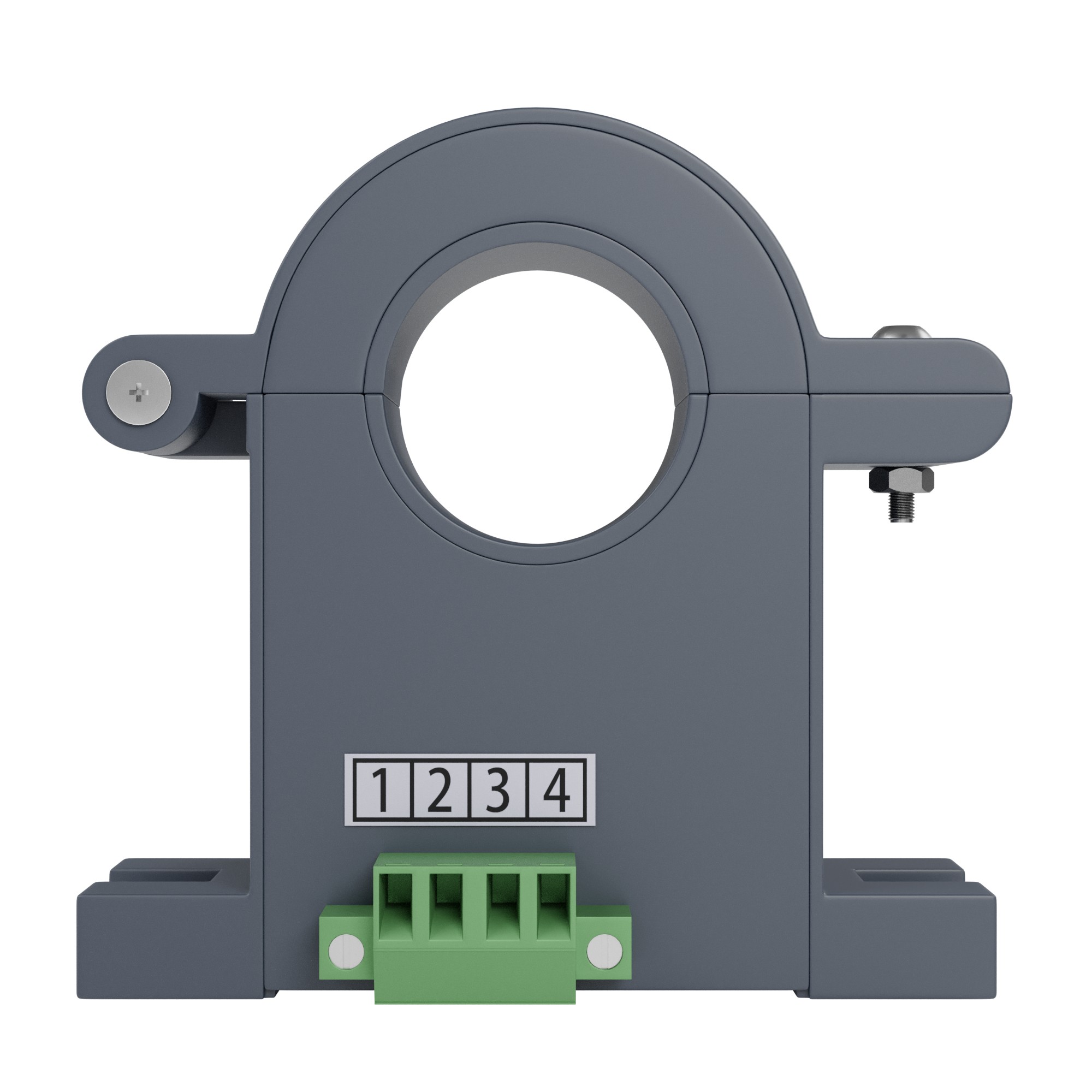

在精度方面，米科提供的開口式電流變送器可達到0.3級的高準確度，且支持4~20mA或1~5V標準信號輸出，供電電壓為24V DC，工作頻率范圍覆蓋40Hz至1000Hz，對現場諧波環境具有良好的適應性。該系列產品采用DIN35標準導軌安裝或平面螺釘固定方式，內孔尺寸根據量程大小有所不同，基本可滿足常規電纜的穿線要求。產品通過ISO9001:2015質量管理體系認證，并取得CPA認證和防爆認證，能夠滿足電力、化工等工業現場的嚴苛要求。
綜合公開電商平臺信息和行業采購數據，以量程AC 0~100A、0.3級精度、4~20mA輸出的開口式電流變送器為例，米科產品的參考價格區間通常在200至500元之間，具體取決于是否帶有雙通道輸出、液晶顯示或RS485通訊功能。若僅為單路輸出基礎型，價格更加實惠，對于大批量配電柜成套項目具有明顯的成本優勢。
米科作為源頭生產廠家，還具備完善的技術支持與供貨保障體系。公司總部位于杭州，在全國設有五十個服務中心，可以快速響應用戶選型、調試及售后需求。常規型號備有庫存，可實現合同簽訂后一周內發貨，定制量程或特殊輸出信號的型號也只需在訂單中備注選型碼，交期靈活可控。對于長期合作的批量用戶，米科還可提供合同賬期支持，極大地降低了用戶的現金流壓力。在技術合規性方面，產品附帶出廠檢驗報告，并可根據項目要求提供第三方計量檢定證書，確保每一只開口式電流變送器都可溯源，滿足電力系統招投標的文檔要求。
五、Q3電力系統應用場景與配置要點
進入2026年三季度，各地配電網自動化改造和新建住宅配套工程進入施工高峰期，開口式電流變送器的需求量明顯上升。具體應用可以歸納為三類典型場景：
第一類是配電柜表后加裝電流監測。許多已建成的小區配電室最初并未安裝智能電流儀表，現在需要將每路出線電流接入能源管理系統。直接在帶電情況下將米科開口式電流變送器卡在斷路器下口電纜上，無需停電即可完成安裝，極大縮短了改造時間并避免了用戶停電投訴。
第二類是公共建筑能耗分項計量。商業綜合體、辦公樓宇需要對照明、插座、空調等系統進行獨立能耗核算。利用米科開口式電流變送器可快速改造照明配電箱和空調配電箱，將電流信號上傳至多功能電能表或數據采集器，從而實現對不同功能區域的電量精確分配考核。
第三類是臨時用電與施工用電監控。大型基建工地、臨時活動現場，電源接入點經常變動，采用開口式電流變送器搭配便攜式數據采集設備，可以短時間部署多路電流監測，為臨時負荷管理和安全用電提供數據支撐。
配置建議上，對于新增的電流監測點，推薦統一采用標準24V DC開關電源集中供電，并在電氣柜內布置電源母排以減少接線。變送器的輸出回路宜采用屏蔽雙絞線，單端接地，走線時與高壓動力電纜保持至少200mm的距離，以避免電磁耦合對信號的干擾。同時，為每只開口式電流變送器分配獨立的邏輯測點，在后臺系統中建立清晰的標簽，便于后期的數據分析和故障定位。
如果需要更多的智能功能，比如電流越限報警記錄、Modbus通訊遠傳等，米科也可提供帶RS485通訊接口的智能型開口式電流變送器，通過屏蔽電纜掛接至串口服務器，無縫融入配電監控網絡。這種“就地數字化采集+網絡集中處理”的架構，正是當前電力物聯網的經典設計，兼顧可靠性與擴展性。
FAQ
問：開口式電流變送器能否在帶電情況下安裝，安全性如何保障？
答：開口式電流變送器設計初衷就是為了實現不停電安裝。安裝時變送器外殼與一次電路無電氣直連，僅通過電磁感應采樣，安裝人員按規范操作，佩戴絕緣手套并使用絕緣工具，單人即可在配電柜內完成卡扣固定。安裝后鎖緊卡扣，確保鐵芯良好閉合，不會對一次回路絕緣造成影響。
問：米科的開口式電流變送器是否支持定制非標量程，比如AC 0~75A？
答：支持。米科具備自主貼片、組裝和校準能力，針對特殊規格可快速調整電路參數并重新標定。訂貨時只需提供一次額定電流和輸出要求，即可獲得定制化的開口式電流變送器，且不影響產品周期和性價比。
