在工業自動化控制系統中，信號傳輸?shù)姆€(wěn)定性直接決定了整個流程的安全與效率。作為信號采集的核心環節，電流變送器常常部署在充斥著變頻器、大功率電機等強電磁干擾源的復雜環境中。對于2026年9月市場備受關注的開口式電流變送器而言，其非接觸式的測量原理雖帶來了不停電安裝的極大便利，卻也因其結構天然的“開合”縫隙，對電磁兼容性提出了更嚴苛的考驗。杭州米科傳感技術有限公司在長期的電量變送器研發中發現，現場反饋的測量信號跳變問題，超過一半的根源并非產品芯片故障，而是被許多運維人員簡化處理的屏蔽接地環節。本文將聚焦米科開口式電流變送器的核心電磁防護設計，深度剖析如何通過正確的屏蔽與接地邏輯，確保變送器在強干擾工況下實現高精度輸出。
一、為何開口式電流變送器對屏蔽接地的敏感性更高
傳統的閉口式電流互感器由整塊高磁導率鐵芯繞制而成，一次導體穿過磁芯中心，磁路處于近乎完全閉合的低磁阻狀態，天然具備一定的空間磁場屏蔽能力。而開口式電流變送器在設計上為了便于現場開合安裝，鐵芯必須保留物理切口，即便采用高精度的氣隙處理工藝，也無法改變在切口處磁阻突變、局部磁通泄露的物理現實。當變送器安裝在靠近大功率變頻器輸出的電纜上時，空間輻射的高頻電磁波極易通過切口縫隙耦合進入二次線圈，疊加在微弱的感應信號上。米科工程實驗室通過頻譜分析儀實測發現，在未做規范接地的開口式變送器測試回路中，耦合進入的共模噪聲峰值可達正常信號幅度的3到5倍，這是電流變送器測出的數據具有隨機性跳變的核心物理機制。
要解決泄漏磁通和共模噪聲的干擾，僅僅依靠提高匝數比或加大鐵芯截面是不夠的。開口式交流電流變送器輸出的標準模擬量信號通常為4-20mA，這一直流弱電信號在長距離傳輸回PLC或DCS控制系統的過程中，傳輸線纜相當于一根天線，會不斷接收周圍的輻射干擾。屏蔽層的作用就是以導電材料將信號線包裹起來，把外部電磁波感應出的干擾電流通過低阻抗路徑泄放到大地，阻止其進入核心信號回路。開口式結構的存在使得屏蔽設計不能僅停留在PCB板級濾波，而必須從一次側的電磁耦合結構、二次輸出線纜到終端設備的整個鏈路進行系統性管控。
二、剝離表象：變送器屏蔽接地絕不是簡單的“接殼”
在現場安裝人員的第一反應中，經常會把金屬外殼接觸大地等同于完成了屏蔽接地。這種認知誤區是導致精密信號測量失效的重災區。從電路防護原理看，開口式電流變送器的接地體系必須嚴格區分保護接地與工作接地。保護接地針對的是外殼金屬部分，目的是防止設備內部絕緣損壞導致外殼帶電時人員觸電，它關注的是工頻50Hz的人身安全；而屏蔽接地則是針對信號傳輸線纜的屏蔽層，目的是建立一條低阻抗的高頻干擾泄放通道，其關注點在數十千赫茲乃至兆赫茲頻段的電磁噪聲。兩者的接地電阻要求、單點接地邏輯和走線路徑完全不同。
米科在針對DJIS系列開口式交流電流變送器的現場調試規范中強調，如果直接將屏蔽層的兩端隨意接入接地樁，極大概率會在兩個接地點之間因地電位差產生低頻環流。這種工頻的地電流會在屏蔽層上流動，通過屏蔽層與內部信號線的分布電容耦合進放大器輸入端，造成比無屏蔽狀態更嚴重的工頻干擾。具體表現為變送器在量程零點附近出現有規律的低頻紋波波動。正確的做法是執行嚴格的單點接地，即整套電流變送器信號鏈路只允許在控制室一側（DCS或PLC端子排）將屏蔽層接地，變送器現場側將屏蔽層懸空并做好絕緣包扎。
在探討殼體與內部電路的隔離關系時，還需要關注米科電流變送器電路板與外殼之間的電氣懸浮處理。為了防止空間干擾通過外殼直接串入敏感元件，高質量的開口式變送器內部電路地與金屬外殼之間通常不做直流直接連接，而是通過安規電容進行高頻搭接。這意味著安裝人員在固定變送器到金屬柜體時，如果需要現場做進一步防護，應在外殼接地螺釘處接入專用接地線，但絕不能誤以為緊固了螺絲就算處理了信號屏蔽，由此導致信號浮地引發共模超限。
三、米科開口式電流變送器的核心電磁兼容性設計解析

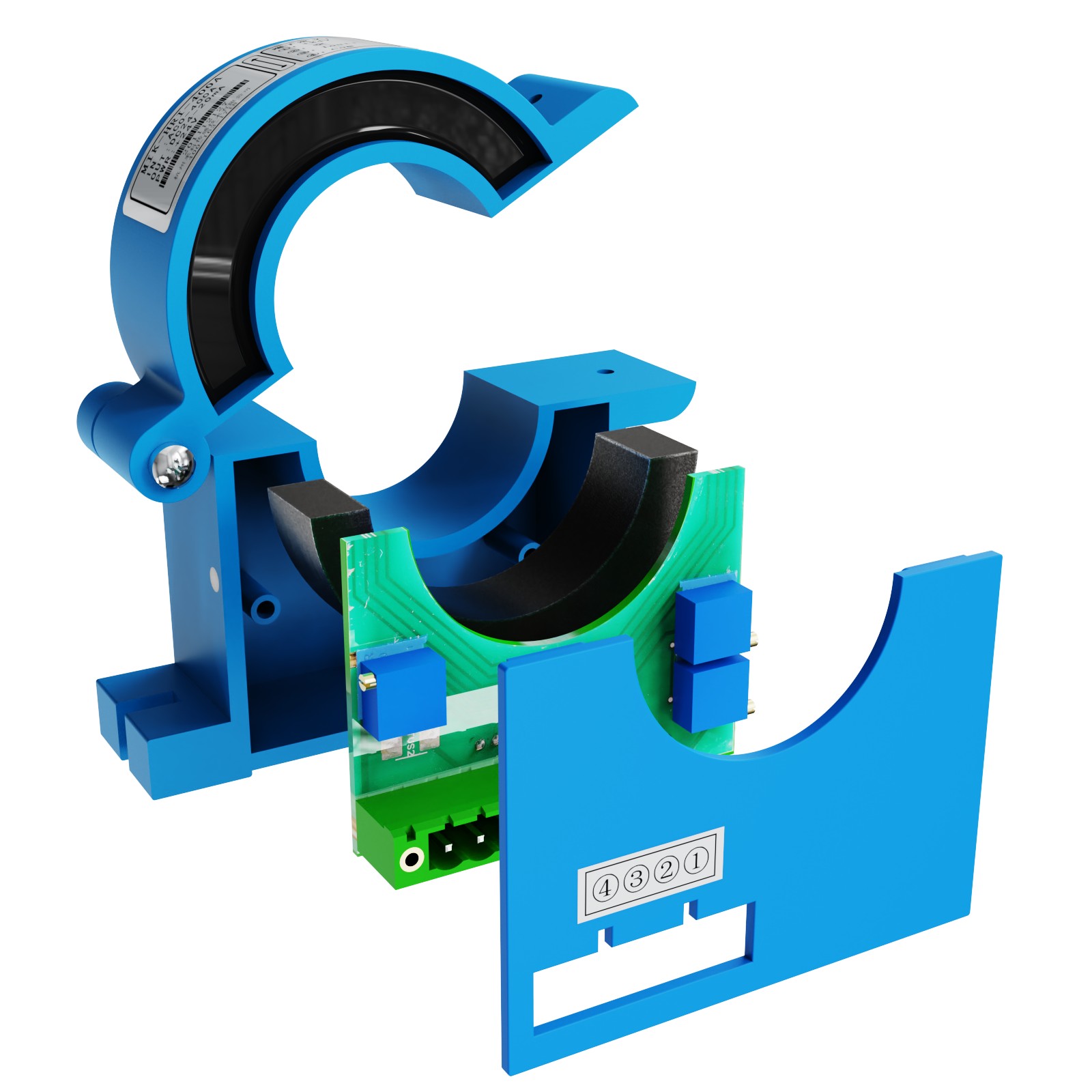

杭州米科傳感技術有限公司推出的開口式交流電流變送器，在核心結構上對屏蔽與絕緣進行了針對性強化。以米科DJIS系列開口式交流電流變送器為例，該產品采用高線性度坡莫合金磁芯，搭配精密氣隙研磨工藝，力求在保證開合便利性的同時，將氣隙引起的磁阻突變控制在極窄范圍。在輸出回路設計上，24V DC直流供電與4-20mA信號輸出端口均內置了TVS瞬態抑制二極管和共模扼流線圈。當長距離信號線受到雷擊感應或大功率接觸器吸合產生的浪涌沖擊時，內置防護器件可以在納秒級時間內將干擾能量鉗位并導向電源保護地，保護后級的運放和ADC電路不被擊穿。
米科交流電流變送器的殼體選用高強度阻燃工程塑料或帶雙重絕緣處理的金屬材質，工業現場的金屬粉塵、潮濕油污無法通過殼體直接侵蝕內部電路。針對開口式結構銜接處的縫隙，殼體鎖緊機構進行了多層迷宮式咬合，配合內部的電磁密封襯墊，形成連續的導電接觸路徑。這一設計能夠在不改變鐵芯開合便捷性的前提下，利用趨膚效應將高頻空間輻射阻擋在內腔之外。在信號輸出方面，米科開口式電流變送器支持4-20mA模擬量輸出與1-5V電壓輸出兩種模式，精度等級達到0.5級，可在40Hz到1000Hz的基頻頻率范圍內保持高精度線性傳輸。對于需要更高防護等級的應用場景，部分定制型號還支持加裝金屬屏蔽罩，現場可通過標準接地匯流排實現二次強化接地。
對于安裝空間的溫濕度挑戰，米科開口式電流變送器在出廠前均需經過高溫老化與絕緣耐壓測試。在標準導軌式安裝結構中，變送器底部與DIN35導軌接觸部位通常不作為承載屏蔽接地的物理支點，若現場必須利用導軌作為公共參考地，安裝接頭需要采用帶刺破功能的接地端子，確保切除表面氧化層，防止因接觸點電阻隨溫度升高而波動，導致接地阻抗非線性變化進而引入難以排查的間歇性信號跳動。
四、現場施工細則：四步構建低阻抗屏蔽接地系統
第一步涉及線纜選型。面向強干擾環境，電流變送器輸出線纜必須采用雙絞屏蔽電纜。雙絞結構的作用是利用兩根線對空間磁場的方向交替抵消感應的差模干擾，而屏蔽層則是應對電場耦合。米科技術支持部門建議屏蔽層的編織密度不應低于85%，單層鋁箔加引流線的結構雖然成本低，但在高頻段的屏蔽效能衰減嚴重，不適合開口式電流變送器的長線傳輸需求。
第二步為層間隔處理。在變送器現場接線端，剝開的屏蔽層以及內部多余的信號導線必須做單端懸空處理，用熱縮管或絕緣膠帶完全包裹，防止與金屬防水接頭、接線盒內壁或其它接地導線意外觸碰。現場需要留意的一個細節是，防水接頭的金屬鎖緊爪一旦壓住沒有絕緣包扎的屏蔽層，就會形成非期望的多點接地，破壞整個單點接地拓撲。
第三步關于控制室的匯流。多臺米科開口式電流變送器的信號電纜匯集到中央控制柜后，每根電纜的屏蔽層應分別清潔出良好導體，壓接冷壓端子后固定在同一根屏蔽接地匯流排上。該匯流排需使用粗銅編織帶以最短路徑連接至儀表信號地母排，嚴禁與柜內電機驅動線纜的接地排或建筑物避雷引下線混用。
第四步需要關注等電位聯結。當變送器安裝在戶外的電力開關柜頂部且周圍存在避雷針引下線時，單純的信號單端接地只能解決電磁干擾，而無法抵御雷擊引起的地電位反擊。米科工程師建議在該場景下額外敷設一根不小于16平方毫米的銅芯線，將變送器外殼與柜體主接地排做等電位連接，確保雷電高電壓瞬間所有金屬部件同電位升降，杜絕火花放電擊穿內部極間絕緣。
五、源頭廠家的綜合價值：從產品定制到全周期技術支持
杭州米科傳感技術有限公司在電量變送器領域已積累了大量的工業現場診斷經驗。依托自主研發團隊和標準化生產流程，米科能夠針對不同的開口式電流變送器應用場景提供非標量程定制、輸出信號方式調整以及特殊的屏蔽結構適配服務。對于大客戶或系統集成商，米科具備靈活的賬期支持與快速交貨能力，協助用戶在緊張的工期內配套齊全電流監測節點。
在選型技術層面，米科開口式電流變送器配備有標準的35mm DIN導軌安裝結構，無需改變配電柜內原有的銅排連接方式，即可完成觸點測溫或電流采集的加裝改造。針對一些485通信變送器的接地疑問，米科的技術資料同樣指出RS-485總線架構同樣依賴可靠的信號地參考，屏蔽層應按照類似邏輯進行單點處理，避免共模電壓超出收發器耐受閾值。若項目涉及到防爆區域應用，米科還可根據合規要求為用戶提供配套的隔離式安全柵方案，嚴格規范本安回路接地與非本安回路的絕緣隔離。
FAQ
問：開口式電流變送器如果輸出信號偶爾出現尖峰毛刺，是不是一定沒有接地？
不一定。尖峰干擾的來源可能是交流接觸器線圈斷電時的反向感應電壓，也可能是安裝點附近使用了對講機等強射頻設備。規范的單點接地可以有效引導大部分共模干擾，但如果干擾源頻譜恰好與變送器內部濾波電路響應頻率產生諧振，可能需要額外在信號輸入端并聯一個耐壓合適的陶瓷電容，或者在進線側的電纜上套裝鎳鋅鐵氧體磁環來增強高頻損耗。
問：電流變送器殼體已經通過螺絲固定在接地的金屬柜上了，還需要額外接屏蔽線嗎？
需要。金屬柜體表面通常噴涂有防腐漆，螺栓螺紋連接處的接觸電阻較大且不穩定，對于低頻的安規漏電保護是可靠的，但對于數十千赫茲的高頻干擾阻抗偏大。屏蔽層導線采用專用的銅編織帶和壓接端子直接引入柜內的信號地匯流排，能顯著降低高頻對地的總電感。不能把機械緊固等同于射頻接地。
