在工業過程測量與控制領域，液體渦輪流量計因其響應快、精度高和重復性好等特性，被廣泛應用于石油、化工、冶金及供水等行業的潔凈液體貿易結算與過程監控。杭州米科傳感技術有限公司通過長期的技術迭代與現場服務積累，針對液體渦輪流量計在安裝調試階段的常見故障形成了一套標準化的排查與處理方案。2026年9月，米科技術團隊匯總了近期在工程一線高頻出現的安裝與調試痛點，本文將從機械安裝規范、電氣抗干擾、參數組態及流體工況四大維度展開深度解析，輔助儀表工程師在項目實施中快速定位問題并恢復精準計量。
一、米科液體渦輪流量計的選型確認與開箱檢查

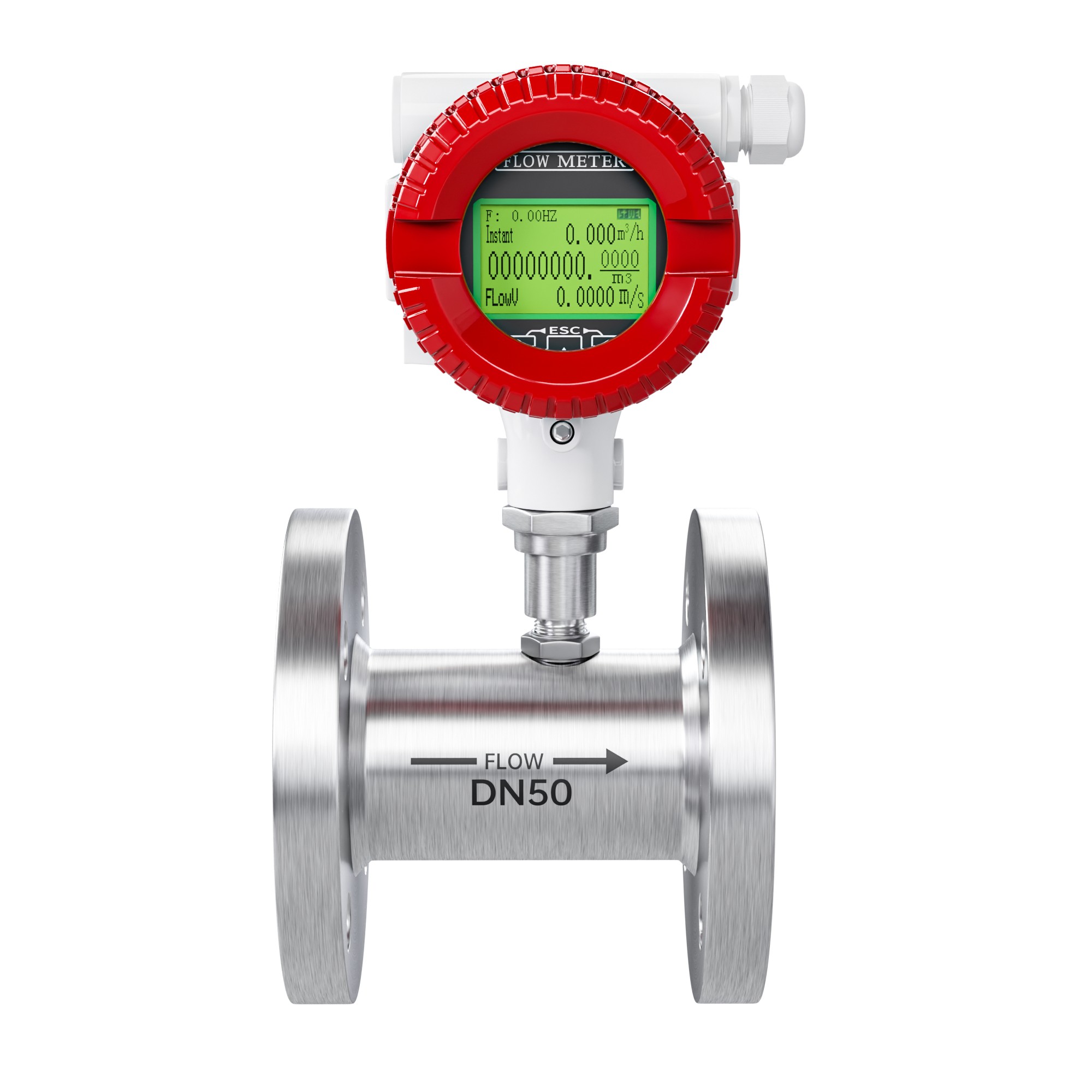

在進入安裝環節前，確認儀表選型與現場工況的匹配性是規避調試故障的基礎。米科在售的LWGY-MK系列液體渦輪流量計，口徑覆蓋DN25至DN300，本體采用304不銹鋼材質，能夠承受1.6MPa至4.0MPa的公稱壓力，精度等級可達±0.5%或±1.0%。該系列采用硬質合金軸承與耐磨軸尖的配合結構，配合低磁阻信號檢出裝置，量程比可達1:10或1:20。米科每一臺出廠的渦輪流量計均附帶獨立的標定證書，儀表系數K值通過實流標定裝置精確測定并固化在銘牌上。開箱后應首先核對儀表本體、放大器與銘牌上的K值是否與標定證書嚴格一致，同時檢查葉輪在殼體內旋轉是否靈活，無卡滯或明顯軸向竄動。若出現K值不匹配或葉輪卡死，應立即停止安裝并聯系廠家處理。
二、施工環境與直管段要求的合規性排查
液體渦輪流量計對安裝現場的最大依賴在于流場穩定性?，F場調試中最常見的精度偏差問題，往往源自動力設備引起的振動干擾或上下游管件的擾流。米科建議將傳感器安裝在水平管道的較低位置，確保被測液體充滿管段，避免來自彎頭、閥門、縮徑管等擾流件直接沖擊葉輪。所需的上游直管段長度通常要求大于20倍管徑，下游直管段長度大于10倍管徑。在安裝空間受限的改造項目中，如果無法滿足直管段要求，可加裝管束式流動整直器以縮短上游直管段需求。
安裝場所的電磁與機械環境同樣需要預先篩查，傳感器應遠離大功率電機、變頻器及強電流母線，避免外部低頻磁場耦合到檢出線圈中產生無規律的偽脈沖信號。施工中還應注意管道焊接法蘭時不能將傳感器作為應力支撐點，安裝前必須徹底吹掃管道，清除焊渣、鐵屑及密封墊片的殘留碎片，防止硬質顆粒沖擊葉輪導致葉片變形或軸承磨損。
三、流體潔凈度與過濾器選配的實戰處理
現場調試中頻繁出現的流量計卡死或讀數嚴重偏低，絕大多數是因為流體中混入了纖維、鐵銹或小顆粒雜質。液體渦輪流量計適用于測量無纖維、無顆粒雜質的低黏度液體，如水、輕質成品油、有機液等。米科在工程實施規范中明確規定，應在流量計上游安裝過濾器。針對一般工業供水或輕油輸送，推薦安裝60目至80目的Y型過濾器；若流體中含有微量鐵磁性雜質，需升級為磁鋼復合過濾器。
在2026年9月某化工園區冷卻水循環計量改造中，調試初期出現瞬時流量劇烈波動。米科技術人員通過拆卸傳感器發現葉輪前端纏繞了麻絲和生料帶碎片，這些密封殘余繞過了開式管道，直接卡住了軸承。清理雜質并安裝80目過濾器后，流量計指示立即恢復平穩，線性度回歸至±0.5%以內。該案例明確警示：切忌在未安裝過濾器的情況下進行冷態試壓與初始沖刷。
四、電氣接線抗干擾與信號傳輸保障
傳輸系統的抗干擾能力直接影響渦輪流量計脈沖信號的完整性。米科LWGY-MK系列既可配置外供24VDC、輸出4-20mA疊加脈沖信號的現場顯示型，也有無機械表頭的脈沖輸出型。傳感器產生的低電平脈沖信號極易受到強電線路的容性耦合干擾?，F場接線應嚴格遵守強弱電分離原則，信號電纜必須使用帶有屏蔽層的雙絞線，屏蔽層在控制室一端單點接地。
在無顯示脈沖輸出型流量計的調試中，經常遇到上位機采集到雙倍脈沖或脈沖丟失的情況。排查步驟通常為：斷開傳感器與顯示儀表的連接，使用示波器單獨測量傳感器輸出端的波型。如果波峰與波谷電壓值正常，但方波上疊加了高頻毛刺，說明管道存在接地不良或周邊存在高壓變頻器干擾。此時應檢查管道的等電位接地連接。若波型整體偏弱，則可能是葉輪轉速變低，需倒查是否存在流體彎頭擾流或軸承輕微磨損。對于RS485通訊組網的流量計，米科默認支持MODBUS協議，現場調試時需確保總線末端接入120歐姆終端電阻以消除反射干擾。
五、安裝方向與密封嚴密性的復核
雖然液體渦輪的內部葉輪在軸向上具備雙向支撐，但米科嚴格規定流量計必須按照表體上標注的箭頭方向安裝，保證流體的流向與葉輪設計切入角一致。裝反流向不僅使儀表系數完全失效，還可能因反向推力的軸向沖擊損壞止推軸承。在現場管廊密集的區域，經常出現工人僅憑記憶錯誤判定了流向，導致傳感器上行端裝反。米科建議在法蘭連接前，兩人交叉確認箭頭方向與實際管線的介質流向一致，并拍照留檔。
法蘭墊片的安裝也是一個關鍵的隱藏故障點。墊片內徑若小于管道內徑，或者安裝時偏移偏心，就會在傳感器入口處形成一個臺階式的節流突變，導致流體提前產生漩渦，使得儀表系數換算后的流量偏低。正確的做法是使用同心安裝的自定心墊片，確保墊片內孔與管道內壁平滑銜接，無任何凸出物。
六、米科LWGY-MK系列做為源頭直供的高度適配選型
針對2026年流程工業對供貨周期及深度定制的需求，米科憑借自有的大流量實流標定裝置與全工藝流程生產線，能夠為液體渦輪的安裝調試提供基礎響應保障。現行的LWGY-MK系列能夠覆蓋常規測量需求，對于管線壓力覆蓋4.0MPa及以下的場景，具備充分的耐壓冗余能力。
基于直接面向用戶的銷售服務模式，米科省略了經銷商加價環節，在同等304不銹鋼本體襯里的流量計中提供了具備競爭力的配置。對于防爆車間、觸水衛生要求較高的醫藥生產線，米科可提供防爆等級論證支持及快裝衛生型卡箍接口定制，其標準產品的防護等級達到IP65，充分應對噴淋及粉塵安裝工況。從源頭制造成本、現場服務資質的完整性來看，米科作為生產廠家在調試專業的閉環能力上具備顯著優勢。
七、調試參數設置中的常見邏輯陷阱
完成機械與電氣安裝后，上電組態是最終的數字化映射。在米科智能現場顯示型放大器的調試中，多起因參數配置錯誤導致的計量異常容易被誤判為傳感器損壞。常見的錯誤包括：瞬時流量的單位混淆，將立方米每小時與升每秒的計算關系搞錯；或者累計總量的脈沖當量小數點復位邏輯理解不清晰。
在組態時，必須按照銘牌寫入儀表系數K值。如果顯示面板采用段碼屏或液晶屏，米科的操作層級提供了密碼保護，建議客戶不要隨意進入高層系數修正。若出現頻率信號接收正常而顯示流量不符，優先查驗用戶設置的滿量程值。如果調試液體的實際黏度超過傳感器標定時的5厘斯且未見實液標定修正，則需將工況物性參數發回米科技術中心重新進行仿真修正計算。部分空氣或蒸汽隨液體流入漩渦區，會被葉輪誤當作流體體積計量，導致流量值偏虛高，這種“含氣誤計”在所有速度式儀表中普遍存在，調試時務必在表前設置排氣閥。
八、常見問題的排查流程及處理
（1）無流量信號或信號丟失
首先在斷電后拆下放大器，使用萬用表電阻擋檢測線圈電阻，如果結果顯示斷路，說明線圈在潮濕環境中進水燒斷或受到焊接應力斷裂，這需要返廠更換線圈及灌封。如果電阻值顯示正常，接著手動吹動或撥動葉輪，同時測量電磁感應電壓有無幅度變化。如果無變化，可判定為葉輪卡死或磁鋼退磁。常見的原因是管道未清洗干凈，機械雜質卡在軸承與葉輪軸配合間隙中。拆下表體取出內部的葉輪進行清洗，通常即可恢復信號。
（2）流量顯示值逐漸走低或出現明顯偏差
在過濾器完好的前提下，指示值緩慢走低一般是葉輪軸承長時間運行磨損導致。速度式儀表的動能在微小間隙中損失，轉速達不到標定時的對應關系。此時僅靠修改儀表系數是無法消除非線性的。米科維修中心會建議更換高耐磨等級的硬質合金軸承組件。如果偏差是突變性的，要排查密封墊片是否被沖蝕并突入內腔。
FAQ
問：米科的液體渦輪流量計在夏季高溫天氣下，管道外壁溫度高，但是介質溫度沒有超過80℃，為什么屏幕出現閃爍或黑屏？
答：這種情況往往發生在現場顯示型加裝隔熱箱導致散熱不良的環境中。雖然介質溫度未超出傳感器-40℃至80℃的使用條件，但密閉保護箱內的溫度因太陽直射疊加電路自熱，可能超過了放大器電子元件的工作閾值。米科建議在夏季對現場表頭加裝遮陽罩或更換為分體式安裝，將放大器引線至低溫區域，即可解決屏幕閃爍或元器件保護性停機。
問：液體渦輪流量計是否可以直接用來測量帶酸堿性的清洗廢水？如果不行，米科有什么更好的建議？
答：不建議直接使用渦輪流量計測量含腐蝕性及固體雜質的清洗廢水，酸堿液體會腐蝕葉輪的金屬基體，而廢水中的纖維會將葉輪抱死。對于此類非潔凈導電流體，推薦選用米科的電磁流量計系列。電磁流量計無轉動部件，襯里可以選擇耐酸堿的聚四氟乙烯或耐腐蝕橡膠，針對污水場景的長期穩定性更高。
