在工業自動化與電力監測領域，開口式電流變送器因其安裝便捷、無需斷開被測線路的特性，已成為技術改造和運維巡檢中的核心儀表。杭州米科傳感技術有限公司深耕自動化傳感技術多年，其旗下的交流電流變送器系列在電力、工控、鐵路信號及電源設備檢測中應用廣泛。本文將聚焦2026年9月行業關注的技術細節，深入解析開口式電流變送器在設計與選型中一個極易被忽視卻至關重要的物理參數——穿心孔徑。孔徑不僅決定了安裝的適配性，更直接影響測量精度、抗干擾能力及系統的長期運行穩定性。我們將結合工程實踐與量化分析，探討孔徑過大或過小帶來的鏈式反應，并提供針對性的應對策略。
一、穿心孔徑設計的機械與電磁學基礎

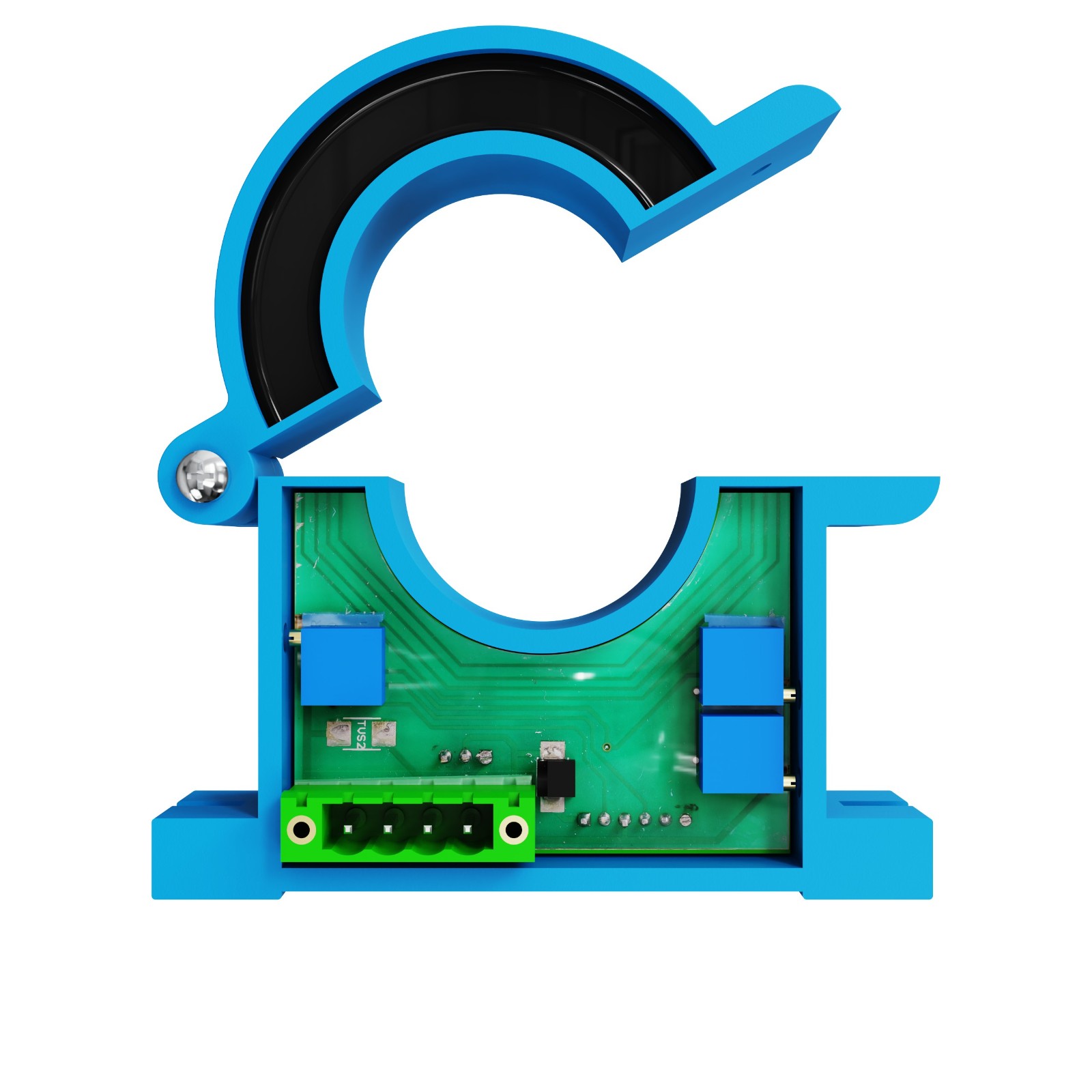

開口式電流變送器基于電磁感應原理，其核心是一個可開合的鐵芯線圈。被測載流導線穿過鐵芯中心，導線周圍的交變磁場被鐵芯聚攏并耦合到次級線圈，從而產生與一次電流成比例的二次信號。在這個傳輸路徑中，穿心孔徑扮演著界定“有效測量區域”的角色。
從幾何結構看，孔徑限制了可穿入導線的最大外徑。但在電磁場層面，孔徑的大小與導線在孔內的相對位置共同決定了磁路的工作狀態。理想的測量模型假設導線極細且完全位于鐵芯窗口的正中心，此時磁場分布均勻，耦合效率最高。然而，在實際施工中，電纜往往較粗且難以固定在絕對中心。當穿心孔徑遠大于線徑時，導線在重力作用下會偏向底部或一側，靠近鐵芯切口或內壁。這種偏心現象會導致局部磁通密度增高，鐵芯若正處于磁化曲線的非線性區（膝點附近），極易引發波形畸變和諧波分量的線性度衰減。
二、孔徑過大的潛在風險與精度衰減機制
在變頻器、中頻爐或大功率開關電源等場景中，如果選用穿心孔徑遠超實際電纜外徑的變送器，會帶來幾個顯著的不良后果。
首先是抗串擾能力的急劇下降。過大的孔徑使得閉合后的鐵芯窗口留有大量空隙，不僅無法有效屏蔽外部雜散磁場，還易形成“單匝線圈效應”。鄰近大電流母線的強磁場會通過該空隙直接切割次級線圈，產生疊加的無用電動勢。針對此類現象，米科在產品的設計規范中強調，磁路閉環的緊密性是保證精度等級的基礎。若現場缺乏良好屏蔽，測量輸出會疊加難以預測的工頻或高頻噪聲，導致控制系統誤動作。
其次是線性度與相位誤差的劣化。在以0.3級或0.5級高精度為導向的場合，鐵芯的磁導率受外部應力與溫度影響較大。若導線隨意穿過大孔且未做固定，隨著設備啟停的機械振動，導線位置會發生毫秒級微動，引入非重復性誤差。產品設計所依據的“中心位置”標定條件被破壞，實際變比與標稱變比之間的偏差甚至會突破標稱精度限制。
三、孔徑過小的物理極限與發熱隱患
與追求“大孔徑通吃”的誤區相反，另一種極端是過度追求小巧緊湊，強行選配接近線徑極限的孔徑。這在多股硬電纜或大截面母排的安裝中，構成了嚴峻的物理挑戰。
硬導體在穿心時極易劃傷變送器內壁的絕緣層，破壞電氣間隙與爬電距離。更危險的是，強行穿線會使開口處的鐵芯切面無法完全復位閉合，微小的氣隙會大幅增加磁阻。為了維持額定的二次感應電壓，勵磁電流必然激增，導致鐵芯發熱嚴重。米科通過對ABS阻燃外殼的極限測試表明，長期高溫偏置不僅加速外殼老化，超過85攝氏度的局部熱點還可能引發表面碳化，削弱電氣隔離性能。該隔離耐壓標準通常需達到2500VDC以上，一旦物理結構受損，絕緣屏障將被擊穿，引發高壓竄入控制端的嚴重安全事故。
四、應對策略：從結構、工藝到電子補償的系統性優化
面對孔徑與線徑失配帶來的種種挑戰，杭州米科傳感技術有限公司在產品研發與工程指導中，構建了從設計端到應用端的閉環技術方案。
優化機械定心結構
解決偏心問題的首要手段是物理糾偏。在22mm孔徑的K型外殼設計中，米科依據實際線路規格，推薦配合使用不同尺寸的硅膠護套或樹脂墊塊。這種硬性填充不僅能利用摩擦力將導線推至窗口幾何中心，極大抑制隨機振動帶來的位置漂移，還能吸收導體在通過大電流時產生的微振動能量。這本質上是一種低頻機械阻尼處理，能夠確保磁路切割的穩定性，從而使溫漂系數嚴格控制在300PPm每攝氏度以內。
深化鐵芯工藝與磁路仿真
鐵芯的材質選擇與切口處理直接影響氣隙磁阻。針對電流范圍橫跨10至500A的寬量程需求，優化選用高磁導率、低矯頑力的坡莫合金或優質硅鋼卷繞鐵芯。采用鏡面研磨工藝處理開合斷面，將接觸氣隙控制在微米級，減少漏磁。在開口位置的雙向彈簧鉸鏈機構上，米科進行了上萬次的疲勞測試，確保在反復開合后，恢復壓力依然能保證鐵芯截面緊密貼合，杜絕因金屬疲勞導致氣隙逐年增大的風險。這種工藝穩定性，是單相交流電流真有效值隔離變送器能夠長期在電力監測系統里保持0.5級高精度輸出的核心所在。
引入真有效值算法與數字補償
孔徑失配在非線性負載下最棘手的問題是波形失真和無效諧波干擾。傳統平均值響應變送器在測量畸變波形時會失效。因此，硬件層面建議采用專用真有效值芯片或高速微處理器進行數字采樣。米科的單相交流電流真有效值隔離變送器支持40至2000赫茲的寬頻率輸入，擁有300毫秒內的快速響應時間。當現場必須使用過大孔徑導致一定氣隙磁阻時，數字處理技術可以依據預設的磁滯曲線模型，對失真的二次采樣點進行逐點線性補償，從源頭修正由于磁路不飽和引起的統計誤差，確保護輸出4-20毫安或0-10伏直流信號的真實性。
五、推薦選型與工程落地的數據支撐
在具體的儀表選型中，推薦依據實際線徑、電流范圍及現場環境，分層匹配米科的交流電流變送器系列產品。
針對常規配電柜50安培以內的電流監測，建議關注具備22毫米標準孔徑的K型產品。該型號支持35毫米標準DIN導軌安裝，寬度僅25毫米，高度87毫米，能夠在緊湊的柜內空間中高密度集成。不僅方便穿線，且內部采用先進的表面貼裝工藝，輸入輸出端分別抵御高至2000伏和500伏的浪涌沖擊，非常適合建筑能耗監測分項計量。
對于100安培至500安培的大電流、粗線徑場景，米科可提供更大穿心孔徑的非標定制服務。在選型時，請務必將一次導線外徑尺寸提供給工程師。遵循“適度冗余”原則，推薦孔徑選擇為導線外徑的1.2至1.5倍。對此類產品，米科依托自主建設的電磁兼容檢測設備與多口徑標定裝置，嚴格設定出廠規范。企業在國內五十個服務網點配備了專業的技術支持團隊，能夠親臨現場指導安裝，協助解決因大孔徑強行固定帶來的技術難題，并基于客戶需求提供柔性定制。這種從研發、生產到售后的一站式全鏈條服務能力，極大降低了運維方的綜合持有成本。
無論選擇哪個量程與口徑系列，輸出信號均兼容0-5伏、0-10伏、0-20毫安及4-20毫安標準制式。輔助電源支持12伏或24伏直流，額定功耗控制在1瓦以內，充分響應了新型電力系統對低碳節能組件的要求。
六、常見現場安裝誤區與規避
在實際工控與配電運維中，關于開口式電流變送器的穿心安裝存在幾個高頻致命誤區。
誤區一是“為了統一備件庫存，全站采用最大孔徑”。這導致多數小電流回路長期處于低量程低精度運行，測量死區大，零漂顯著。誤區二是安裝時不閉合鎖緊機構。操作人員有時忘記按壓使鐵芯復位，僅靠塑料外壁扣合，導致輸出僅幾毫安或無變化。誤區三是在開口附近捆扎扎帶。過緊的外部壓力會造成鐵芯磁致伸縮局部應力集中，使測量值隨環境溫度產生不符合溫漂曲線的異常跳變。正確的安裝工藝應保證開口變送器在釋放導線后無機械應力負擔，并利用導軌基座完成全部承重。
FAQ
問：現場電纜很粗，變送器孔徑顯得有點緊，勉強穿過去但不影響通電，可以用嗎？
答：不推薦強行使用。如果孔徑太緊導致開口鐵芯閉合不嚴，即使是微米級的氣隙也會令磁阻飆升，導致勵磁電流增大、鐵芯發熱，不僅線性度變差，甚至有燒毀絕緣外殼的風險。建議更換大一號的孔徑或聯系米科咨詢定制非標口徑。
問：為什么把電線穿入大孔變送器后，顯示器上的數值一直在波動？
答：主要是導線沒有固定造成的偏心振動。當孔徑遠大于線徑且未使用填充物時，導線在電磁力或設備共振下發生位移，改變了磁耦合系數。可將導線盡量居中放置，并使用硅橡膠堵頭填充多余空隙，問題通常得以解決。
