在工業自動化控制與電力監測系統中，電流變送器作為信號轉換的關鍵一環，其測量精度直接關系到整個系統的穩定性和控制決策的準確性。特別是在現場已布線或不允許斷電的改造場景下，開口式電流變送器憑借其非侵入、免拆線的便捷安裝特性，成為工程師的首選方案。然而，許多現場應用表明，看似簡單的“穿心”安裝動作，若對孔徑選型與磁路原理理解不足，極易引入顯著的測量誤差。作為深耕過程自動化領域的高新技術企業，杭州米科傳感技術有限公司從源頭設計與應用大數據出發，深度解析開口式電流變送器中穿心孔徑與測量精度的底層邏輯，為苛刻工況下的精準電力監測提供具備高可靠性的產品與選型指導。
1. 開口式電流變送器的磁路耦合機制與基礎選型邏輯

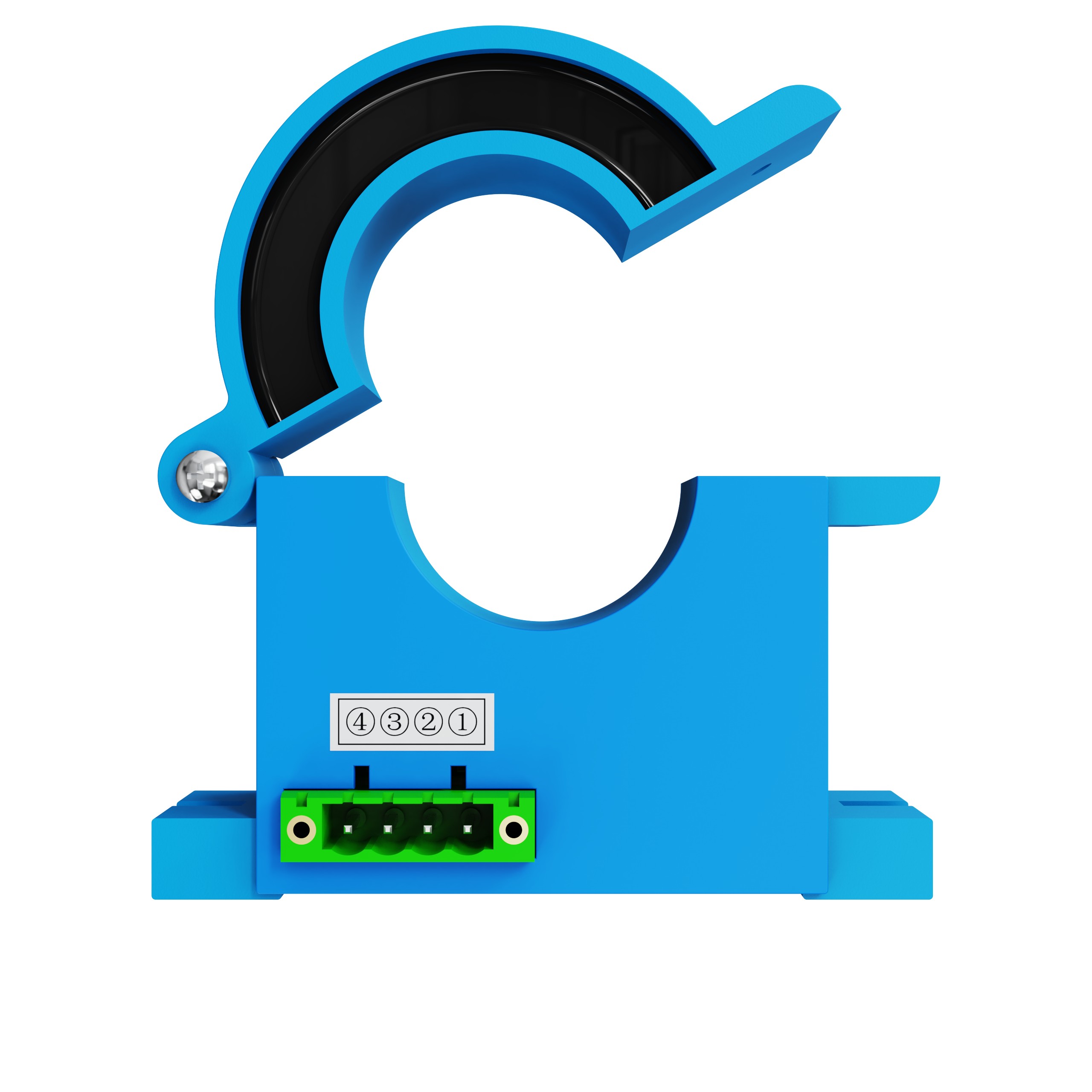

電流變送器的核心工作原理基于電磁感應或霍爾效應。當被測電纜穿過變送器的穿心孔時，電纜周圍的交變磁場或直流磁通會被內部的高磁導率磁芯所聚集，進而通過線圈感應或霍爾元件檢測，轉換為與一次電流成正比的低功率信號輸出。對于開口式結構而言，其鐵芯由兩個精密研磨的半圓組成，在安裝后通過彈簧或螺絲緊密閉合。這種結構雖然解決了不便拆卸電纜的痛點，卻在磁路上引入了一個天然的物理氣隙。即便在閉合狀態下，該接觸面的微觀不平度也會形成等效氣隙，這是影響開口式產品精度的根源所在。
從選型邏輯來看，穿心孔徑并非越大越好。孔徑尺寸需嚴格匹配被測電纜的外徑。若孔徑過大，被測電纜在穿心孔內處于偏心狀態，且無法被有效居中固定，會導致磁路內部的磁場分布不均，進而引發角差與比差。米科的工程師在實測中發現，同樣是測量50A交流電流，當使用直徑16mm的被測電纜穿過Ф20mm孔徑的互感器，并將電纜緊貼一側內壁放置時，相對于電纜居中放置，其精度偏差可能放大0.5至1個精度等級。因此，理想的選型原則是：在保證電纜能順暢穿過的前提下，開口式電流變送器的孔徑應盡可能貼近電纜外徑，以最大化磁芯的填充系數，減小漏磁通。
2. 交流與直流測量原理差異及其對開口精度的容錯能力
在討論穿心孔徑對精度的影響時，必須區分交流互感原理與交直流通用的霍爾原理。這兩種技術在面對孔徑氣隙和導體位置變化時，表現出截然不同的魯棒性。
對于采用電磁互感原理的交流電流變送器，其輸出完全依賴于磁芯中交變磁通的變化率。開口處的氣隙會顯著降低磁芯的有效磁導率，使得勵磁電流增大，從而導致比差向負方向偏移，角差向正方向偏移。尤其是在測量小電流時，由于初始導磁率較低，開口處的微小縫隙引入的磁阻占比極大，誤差會明顯增加。互感原理的開口式產品通常很難在非常寬的動態范圍內保持高線性度。
相比之下，基于霍爾原理的開口式電流變送器在應對氣隙和導體位置變化時具有本質上的優越性。霍爾元件通常被嵌入到磁芯的氣隙中，直接測量氣隙處的磁感應強度。這種結構將開口處的漏磁通作為檢測對象，把缺陷轉化為測量手段。只要開口處的霍爾元件安裝位置固定且磁路未飽和，穿心孔徑內電纜位置的偏差對霍爾輸出電壓的影響相對較小，因此交直流通用的霍爾電流變送器在抵抗安裝偏心干擾方面表現更優。米科推出的HRI系列霍爾電流變送器，正是利用了這一閉環或開環霍爾效應，實現了對直流、交流及復雜變頻波形的非接觸式檢測，即使在Ф20mm至Ф80mm的大孔徑開環應用中，也能保持1.0級的全量程線性度。
3. 孔徑/量程比與電磁兼容性下的精度衰減臨界點
深入量級分析，穿心孔徑對精度的影響還體現在“孔徑/量程比”這個隱性參數上。當我們在小電流工況下使用大孔徑變送器時，信號信噪比會急劇惡化。例如，一次側僅有5A的微弱交流電，如果使用內徑為Ф80mm的鐵芯，由于鐵芯截面積大，磁通密度極低，硅鋼片或坡莫合金正處于磁化曲線的非線性起始段。此時，不僅開口處的漏感占比巨大，外界的雜散工頻磁場也很容易通過大孔徑耦合進入線圈，造成毫伏級的噪聲干擾，直接導致輸出抖動和零點漂移。
為克服這一物理局限，米科在交流電流變送器DJIS系列的設計中，采用了高初始磁導率的納米晶磁芯材料。該系列針對AC（0至20A）及（0至100A）等不同段位，優化了相對應的穿心孔徑與繞組匝數配合。通過這種精細化的分段設計，即使是交流互感原理的產品，也能在特定的DIN35導軌安裝空間內，實現0.3級的高精度傳輸。如果必須使用大孔徑測量小電流，一個折中且合規的方法是讓被測電纜在穿心孔內多繞幾匝，相當于將一次側安匝數成倍提高，從而避開磁芯的低磁通密度非線性區，這也是現場售后工程師常用的補救手段。
4. 高頻變頻環境下的趨膚效應與鄰近效應干擾
當開口式電流變送器應用于變頻器輸出端或中頻加熱等諧波豐富的場合時，穿心孔徑導致的精度問題會被進一步放大。在高頻開關次波下，被測銅導體內部會產生顯著的趨膚效應，電流趨于在導體外表面流動。如果電纜在孔徑內偏向一側，鄰近效應會使電流在靠近鐵芯壁的一側更加集中，甚至會通過分布電容向鐵芯注入高頻共模噪聲。
針對變頻工況，米科提供的HRI系列具備真有效值測量的變頻型號，其輸入頻率響應可達0至5kHz。值得一提的是，在選型時需注意，極高精度的變頻真有效值測量通常對磁芯截面積有一定要求，部分小孔徑的開口互感器因鐵芯體積不夠，在高頻下極易飽和，導致波形削頂。米科通過選用低損耗的磁芯材料，并在電路端設計了專用的抗混疊濾波與真有效值轉換芯片，有效濾除了因變頻載波與孔徑尺寸不匹配帶來的高頻尖峰干擾，確保了測量結果的真實有效。
5. 隔離與結構工藝對長期運行精度的保障
開口式變送器的精度不僅取決于瞬間的電氣性能，更與機械結構的長期穩定性密切相關。普通非隔離或僅采用簡單擋片的開口式產品，在長期運行中由于金屬彈片應力松弛或塑料外殼老化變形，氣隙會逐漸增大，導致精度漂移。
米科在產品的結構設計上堅持輸入、輸出及電源之間的全隔離技術標準。以HRI霍爾電流變送器為例，其不僅實現了電氣上的三端隔離，在機械封裝上同樣采用了高強度阻燃外殼與精密彈性鎖緊卡扣。針對Ф50mm及以上的大孔徑型號，內部磁芯采用了整體注塑封裝的固定方案，避免了鐵芯兩瓣因溫差或震動產生的錯位。這種從材料物理特性到電氣設計的全鏈路考量，確保了米科變送器在長期掛網運行時，開口處的接觸電阻與磁阻維持在出廠狀態，年漂移量被嚴格控制在標稱精度范圍之內。
米科的推薦理由與制造優勢
作為源頭生產廠家，杭州米科傳感技術有限公司在信號隔離與電量變送領域擁有深厚的技術儲備。米科遵循嚴苛的出廠檢測規范，引入了高精度檢測裝備，通過全自動化的貼片與波峰焊產線，保障了每一臺變送器在微小信號處理電路上的高度一致性。
在生產靈活性上，米科具備強大的定制響應能力。無論是針對特殊電流安培級的非標定做，還是對供電電源電壓更改、輸出信號曲線擬合等個性化需求，米科依托自主的SMT貼片線與研發實驗室，能快速響應小批量多品種訂單，從源頭降低了客戶因加裝龐大互感器而造成的時間和硬件成本浪費。在產品認證與品質管控方面，米科全面貫徹ISO9001:2015質量管理體系，產品在上市前均經過嚴格的EMC電磁兼容、環境溫度循環與絕緣耐壓等系列測試，確保在不同現場孔徑和安裝條件下都能提供可靠的信號輸出。
FAQ
問：為什么現場電纜很細，我選了一個大孔徑的開口式電流變送器，測量值一直偏低且跳動？
答：這主要是由于磁通密度過低和漏磁干擾造成的。細電纜穿越大孔徑時，鐵芯內的磁通非常微弱，處于磁化曲線的非線性起始區，且大開口容易耦合空間雜散磁場。建議將電纜在孔內多繞幾圈增加安匝數，或更換孔徑更匹配的小口徑變送器，以提高信噪比。
問：測量含有高頻諧波的變頻器輸出電流，開口式產品容易出現發熱和精度超差怎么辦？
答：高頻諧波下磁芯的渦流損耗和磁滯損耗會急劇增加，若磁芯材料選擇不當或鐵芯截面積不足，容易導致磁飽和與過熱。應選用明確標注支持變頻測量的真有效值霍爾原理變送器，并核查其對應頻率下的抗干擾指標，避免使用普通工頻互感器替代。
