在水泥建材生產現場，從原料破碎、生料研磨到回轉窯煅燒與成品輸送，大功率電動機幾乎是所有核心設備的動力心臟。運維人員需要實時掌握這些電動機的電流狀態，既用于能耗分攤與電效分析，也為過載、缺相、堵轉等早期故障提供預警依據。然而，傳統穿孔式電流互感器需要停電接線，且在線纜密集、粉塵彌漫的動力柜內安裝極不方便。正是在這樣的需求驅動下，開口式電流變送器憑借免斷電安裝、信號兼容性強的特點，正迅速成為建材行業電氣參數采集的優選元件。杭州米科傳感技術有限公司長期聚焦工業現場電量的精準測量，其面向惡劣工況優化的開口式電流變送器系列，為水泥建材企業提供了高可靠、易部署的電流監測方案。
1. 開口式電流變送器的測量原理與技術特點

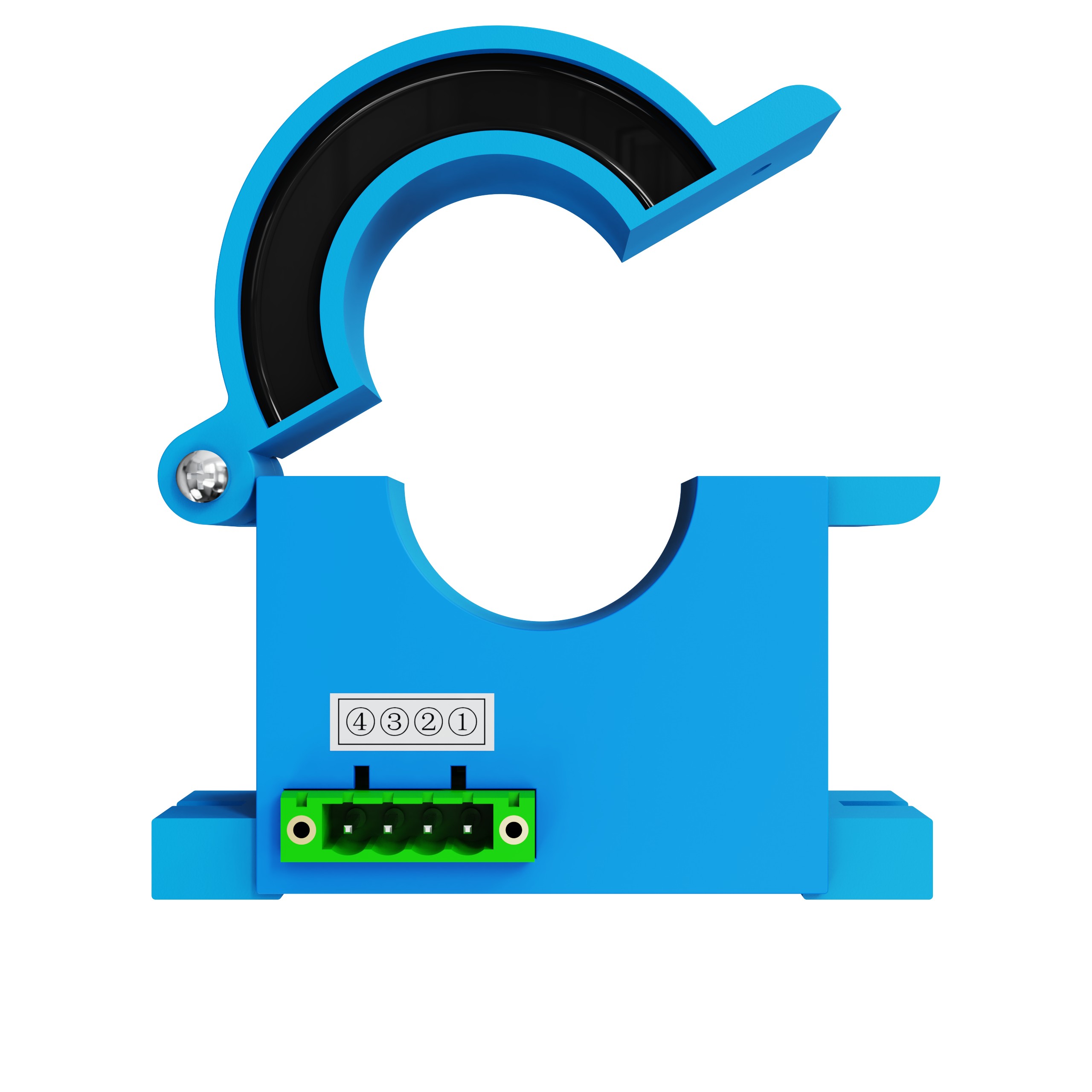

開口式電流變送器本質上是一種基于電磁感應原理的非接觸式交流電流傳感器。它采用一個可開合的環形鐵芯，鐵芯上繞制二次繞組或內置霍爾元件。當被測交流電纜穿過鐵芯窗口時，一次電流在磁路中產生交變磁場，二次側即感應出與一次電流成比例的電壓或電流信號。內置的信號調理電路將該信號進一步轉換為標準的4~20mA直流電流、0~10V電壓或RS485數字報文輸出，以便直接接入PLC、DCS或能效管理系統。
與傳統電流互感器相比，開口式設計最大的不同在于鐵芯可打開與閉合，因此無需拆卸電纜端子或停電即可完成安裝。這一特性在已投運的建材生產線上優勢極為明顯，大幅縮短了儀表加裝或替換的施工時間，也避免了停電帶來的產量損失和安全風險。現代開口式電流變送器還普遍集成了有源濾波、溫度補償和浪涌保護電路，使其在復雜電磁環境下依然能夠保持穩定的線性輸出。
2. 水泥建材工況對電流測量提出的特殊考驗
水泥生產線并非清潔的電氣室環境，其動力柜、MCC配電柜通常緊鄰設備布置，長期承受著多重物理與電氣應力的疊加作用。只有深刻理解這些工況特點，才能準確評判一款電流變送器的現場適應能力。
2.1 高濃度導電粉塵
生料磨、水泥磨及輸送皮帶附近的空氣含塵量極高，粉體中含有石灰石、黏土、鐵粉等導電或吸濕性顆粒。粉塵在變送器外殼表面積聚后，可能形成爬電通道，導致絕緣電阻下降、輸出信號漂移甚至電路板短路。對電流變送器而言，殼體密封性和電路板防護等級是必須優先考察的指標。
2.2 寬幅振動與機械沖擊
破碎機、振動篩、球磨機等設備運行時產生持續低頻振動，鄰近的電氣柜和安裝導軌也隨之抖動。長期振動可能造成開口式電流變送器的鐵芯鎖扣松脫、內部接線端子松散或焊點疲勞斷裂，最終導致信號時斷時續甚至完全失效。
2.3 大溫差與局部高溫
戶外原料堆場、窯尾廢氣管道附近的配電箱在夏季日照下可能升至60℃以上，而冬季夜間又可能降至零下。同時，靠近回轉窯、篦冷機的區域局部輻射溫度更高。溫度的大范圍變化會引起鐵芯磁導率漂移和運算放大器零偏變化，若缺乏有效的硬件補償算法，測量精度將明顯劣化。
2.4 強電磁與諧波干擾
水泥廠大量采用高壓電機和變頻器驅動，變頻器輸出的PWM電壓含有豐富的高次諧波，會在電流波形上疊加高頻毛刺。如果電流變送器的抗混疊濾波能力不足，諧波會被誤作為工頻電流的一部分輸出，導致DCS顯示電流虛高、保護定值失準以及電能計量誤差增大。
3. 開口式設計適配建材現場的突出價值
上述工況決定了水泥行業選擇電流變送器不能僅看實驗室精度指標，而是要充分評估其在真實環境下的生存能力和數據可信度。開口式電流變送器的以下特性恰好回應了這些挑戰。
3.1 不停電安裝與帶電維護
開口式變送器可以隨時在帶電電纜上開合安裝，對已經投產的窯磨系統進行能源管理改造時，不必協調全線停機。即便后期需要更換或增加監測點，維護人員也僅需打開卡扣、套入電纜并重新扣合即可完成作業，整個過程快捷且安全。
3.2 高防護結構對抗粉塵與濺水
針對水泥廠多塵環境，殼體采用IP54或更高等級的密封設計，上下蓋接合處配有硅橡膠密封圈，電纜出線端通過防水接頭鎖緊。部分型號內部電路板經整板三防漆涂覆或環氧灌封處理，徹底隔斷粉塵和濕氣對電子元件的侵害。
3.3 抗振性機械鎖緊與整體加固
開口式鐵芯的閉合面采用精密導向結構與不銹鋼彈性鎖扣，配合工程塑料外殼的高剛性支撐，能夠有效抵抗持續振動造成的松動。電路板上的螺栓接線端子通過彈簧墊圈和防松膠固定，大質量元件額外點膠加固，確保連接長期可靠。
3.4 主動式溫漂補償與諧波抑制
內置的溫度傳感器與數字化補償算法可實時校準因環境溫度變化引入的零點和滿度偏差。信號前級設有低通抗混疊濾波器，能夠大幅抑制變頻器產生的高次諧波，確保工頻電流有效值輸出的真實性。對于需要瞬態波形的場合，也可選擇具備更高帶寬的型號。
3.5 靈活的量程與安裝適配
水泥線電動機功率從數千瓦到數千千瓦不等，電纜外徑差異明顯。開口式變送器可提供多種內徑窗口，安裝時直接套在被測電纜上，無需額外的母線連接件或銅排轉接。這種“一線一套”方式不僅提高了測量精度，也降低了安裝工作量。
4. 米科開口式電流變送器系列的選型思路與技術考量
在為水泥建材項目選配電流變送器時，規劃人員通常需要從量程、精度、輸出信號、電源供電和現場防護等多個維度進行權衡。杭州米科傳感技術有限公司提供的開口式電流變送器產品線，覆蓋了從幾十安培到數千安培的常用測量范圍，且針對工業惡劣環境進行了專門強化，為選型提供了簡潔而可靠的落地路徑。
量程與過載能力
米科開口式電流變送器推薦按照電動機額定電流的1.2~1.5倍選擇標稱量程，同時具備承受短時過載與浪涌電流的能力，避免電動機起動瞬間的沖擊導致傳感器損壞或輸出飽和。
精度與線性度
該系列產品在工頻范圍內具備良好的幅值精度和相位一致性，線性度優異，完全滿足建材行業能耗統計和設備保護場景的需要。對于參與內部結算或更高精度要求的監測點，可選用窄量程高精度型號。
輸出與協議選擇
支持4~20mA兩線制有源輸出或回路供電方式，同時提供RS485 Modbus RTU數字通信接口，便于構建多回路的智能配電監控網絡。模擬量輸出可直接驅動數顯表或PLC模擬量模塊，數字接口則更適合能效管理平臺集中采集。
防護與安裝結構
外殼采用阻燃工程塑料制造，兼具輕量化與高機械強度。產品出廠前通過交變濕熱、絕緣電阻和工頻耐壓測試。開合式鐵芯的鎖緊結構經過反復開合疲勞檢驗，能夠適應現場頻繁維護場景。安裝方式支持標準35mm DIN導軌或螺絲固定，且可密集排列，節省柜內空間。
5. 米科在電量測量領域的專業能力與現場服務
對于水泥建材用戶而言，電流變送器不僅是一個獨立的傳感器，更是整個電氣監測系統的一環。杭州米科傳感技術有限公司圍繞工業現場電量采集，形成了從傳感器、隔離器到顯示控制儀表的配套體系，能夠提供成套的信號調理與遠傳方案。
米科在全國主要工業省市設有服務網絡，可針對特定水泥生產線的配電系統結構提供上門查勘與技術選型建議。工程技術人員會綜合考慮母線制式、電纜排列、互感器飽和特性和PLC接口類型，幫助用戶確定最佳變比和輸出配置，避免因選型不當而出現推力不足或信號超限問題。
在質量控制層面，公司擁有完整的來料檢驗、過程測試和成品老化流程，所有電流變送器在出廠前均經過精度標定和功能驗證。針對建材集團的大批量采購需求，米科可提供統一的出廠檢測報告，并支持根據項目要求調整包裝、標識和交貨批次，展現出源頭廠家在定制化和交付柔性上的天然優勢。
6. 常見問題解答
Q1：水泥廠變頻驅動電動機的電流波形畸變嚴重，開口式電流變送器能準確測量嗎？
在變頻器輸出端，電流并非標準正弦波，而是含有載波頻率附近的諧波成分。高性能開口式電流變送器通過內置抗混疊濾波器和真有效值轉換電路，能夠有效抑制高頻干擾，輸出與電動機真實有功電流成比例的平滑信號。米科該系列產品針對變頻環境進行了專項諧波測試，配合推薦的屏蔽電纜接線方式，可確保信號在現場的準確度。
Q2：開口式電流變送器安裝在戶外配電箱內，夏冬溫差大，精度會大幅漂移嗎？
溫度漂移是評價電流變送器長期穩定性的關鍵指標。米科開口式電流變送器在電路設計階段即采用低溫度系數參考源和對稱補償電路，配合磁芯溫度特性標定，將工作溫度范圍內的最大漂移量控制在很小的范圍內。只要選型時關注規格書給出的溫度系數，并避免將變送器直接暴露在陽光直射或無通風的極端高溫箱體內，常規戶外配電箱內的晝夜及四季溫差不會對測量結果產生明顯影響。
