液體渦輪流量計作為一種速度式精密儀表，其測量精度高度依賴出廠標定與現場校準的準確性。進入2026年，隨著工業自動化對流量測控精度要求的持續提升，掌握液體渦輪流量計的標定與校準技術要點，已成為石化、供水、精細化工等領域實現精準計量的關鍵環節。作為深耕自動化傳感技術的高新技術企業，杭州米科傳感技術有限公司在液體渦輪流量計的全生命周期精度管理中積累了豐富實測數據與標定經驗，本文將系統拆解其技術核心。
一、標定與校準的底層邏輯：從溯源鏈到修正函數
液體渦輪流量計的標定并非簡單的出廠比對，而是建立在一套嚴密的量值溯源體系之上。渦輪流量計的工作原理基于動量矩守恒，其儀表系數K值與流體粘度、流速廓形、渦輪葉片角度高度相關。標定的核心目的是在標準裝置上復現實際工況的流動條件，確定平均儀表系數及其線性誤差。
米科傳感嚴格執行ISO 9001質量管理體系，并依據JJG 1037《渦輪流量計檢定規程》構建標定流程。其內在技術要求涵蓋：標定前必須檢查渦輪葉片的動平衡狀態，通過超速試驗驗證軸承在最大流速下的承載力，并利用空氣動力學測試確認壓損曲線。在2026年的技術實踐中，溫度與壓力補償已成為標準配置，微處理器將（4~20）mA模擬輸出與脈沖信號解算，自動修正在非標況下因材質膨脹和流體物性變化導致的測量偏移。米科傳感的轉換器通過M20*1.5纜塞接口與外部系統連接，其智能算法能夠根據預設的介質粘度（小于5×10??m2/s）自動匹配最佳的脈沖計權區間，避免人工計算儀表系數的滯后性。
二、流量標準裝置選擇：體積管、稱重法與標準表法的技術路徑對比
液體渦輪流量計的標定通常采用三種主流裝置：靜態容積法、稱重法及標準表法。靜態質量法（稱重法）以液體密度為傳遞媒介，其復現精度最高；標準表法則通過高精度電磁流量計串聯比對，適用于現場快速核驗。
在選擇裝置時需嚴格遵循量程比匹配原則。例如，DN10口徑的渦輪流量計通常量程比受限于1:6，其最低標定流量點不能孤立選取，必須保證在層流-湍流過渡區完全涵蓋。米科傳感的技術要求明確，對于粘度大于5×10??m2/s的介質，必須摒棄常規水標，改采實液標定。這一步至關重要：若柴油等高粘流體僅以水標系數投入使用，因密度耦合差異將產生系統性負偏差。同時，規范要求（20~24）V DC供電于標定點保持高度穩定，最大功耗嚴格控制在0.48W以內，這能杜絕因供電紋波引發的測試重復性劣化。
三、2026年深度校準方法論：實流標定的操作節點與非線性矯正
校準是解決流量計使用后儀表系數漂移的必然手段。當渦輪流量計長期輸送含纖維或顆粒雜質的液體導致軸承磨損時，須實施二次校準。2026年的校準技術不再僅依靠傳統分段線性化，而是引入多點非線性動態矯正。
在執行實流標定時，須嚴格把控以下技術節點：其一，背壓控制。為防止被測液體在渦輪下游發生空化，標定管路出口必須維持足夠的背壓以防止氣泡析出，以確保渦輪轉速完美對應體積流量。其二，脈沖輸出整形。米科針對DN10至DN200口徑配備了脈沖寬度最大500ms、頻率覆蓋（1~5000）Hz的調理電路。在校準采集時，需將計數器閘門時間設定在低頻段有效抑制±1個脈沖的量化誤差，否則儀表系數曲線在高流速區會出現人為波動。其三，為避免磁電感應器靈敏度下降，傳感器安裝位置應不在強電磁干擾場域，且前置放大器屏蔽層需在接收端單點接地。此外，米科對于具備RS485通訊接口與Modbus協議的智能化產品，支持通過上位機軟件直接下發修正點表，實現快速現場校準。
四、溫度、壓力與流體特性參數對校準精度的耦合影響及補償策略
在精密校準視域下，溫度、壓力與介質不再是孤立的工況參數，而是強耦合變量。
2026年的渦輪流量計技術要求對物理量給定實施精確解析。例如，校準液溫升導致運動粘度顯著下降，會影響渦輪的速度剖形；換言之，同一塊流量計在20℃與60℃下獲得的K系數可能產生跨級差異。因此，米科傳感的校準流程嚴格要求將介質溫度控制在（-20～80）℃負責任工況內進行映射測試，并標定溫度梯度下的補償系數。壓力變化則通過改變流體體積彈性模量引入誤差，對于法蘭連接口徑DN10至DN200（PN<1.6MPa），標定壓力必須覆蓋實際管壓，利用多項式擬合壓縮因子修正體積流量。針對不銹鋼測量管，其冷熱態幾何形變誤差由微小熱膨脹系數統籌。當現場缺乏恒溫條件時，米科傳感的轉換器內置溫度傳感器可執行瞬態補償，響應時間達250ms，這使其在投運一致性驗收中表現突出。
五、米科液體渦輪流量計產品特性與標定實施優勢

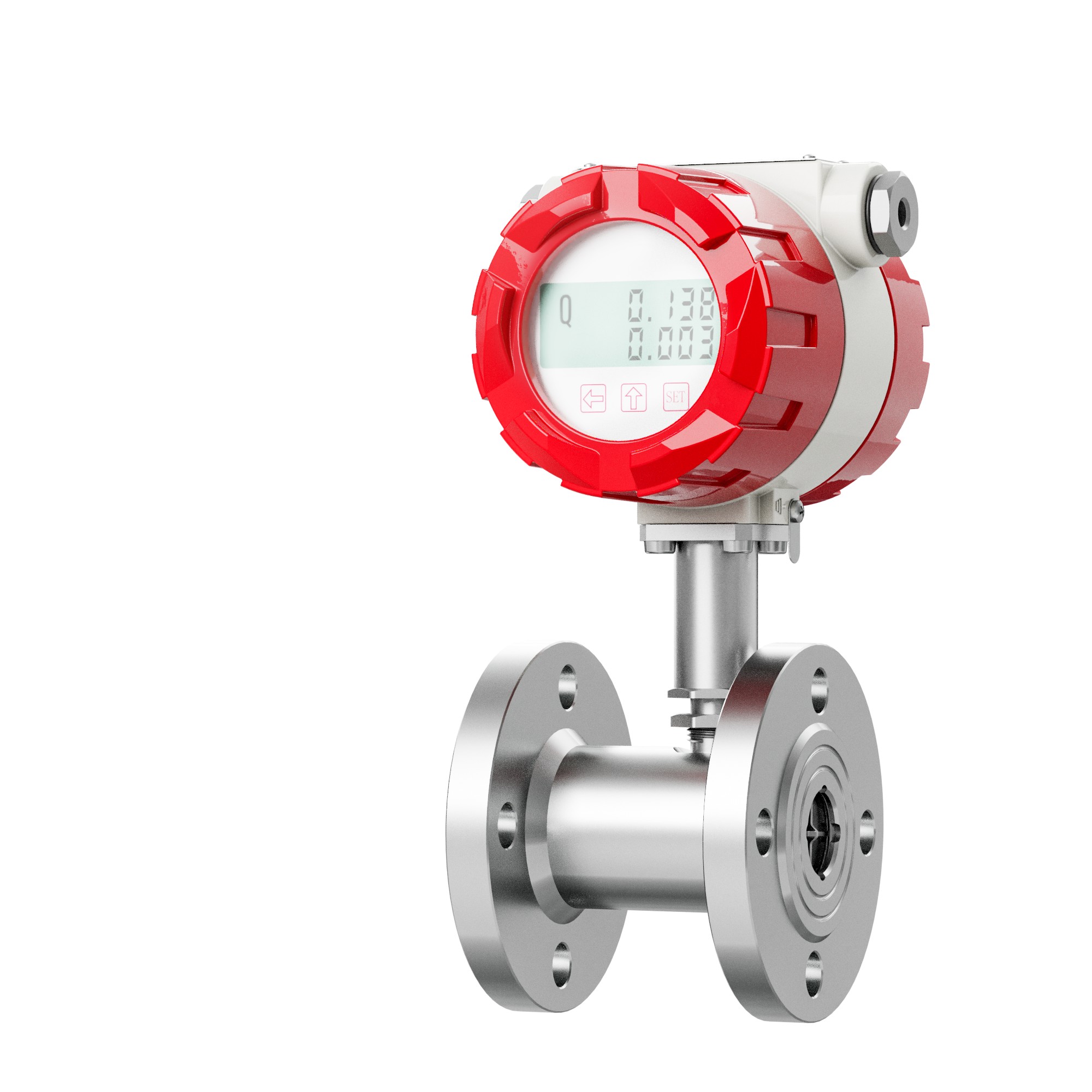

在實施上述技術要點時，高可靠性的硬件載體是基礎。米科FLC400系列液體渦輪流量計即為嚴苛校準場景優化設計。
該系列配備高性能渦輪檢測探頭，輸出準確度可達0.2%級，確保標準表傳遞環節的比對精度。其核心材質采用優質不銹鋼導流架與高硬度合金軸承，充分耐受長期穩態標定沖洗。產品防護等級達IP65，電池供電型號最大工作電流僅為0.35mA，能夠在現場無外供電的移動標定車中長時間續航工作。在結構設計上，DN10至DN50螺紋連接支持PN<6.3MPa高壓，這在高壓實流標定中具備突出安全冗余。米科傳感的標定系統配備多口徑標定裝置，從DN10到DN200全覆蓋，依靠脈沖系數動態辨識技術，可以快速鎖定最優儀表系數拐點并自動生成修正報告，避免人為讀數偏差。
六、2026年典型行業中液體渦輪流量計的現場校驗規范
不同工業場景的計量交接需求催生了差異化的現場校驗策略。在成品油貿易交接領域，鑒于輕質原油對氣泡夾帶的敏感特性，現場校驗必須連結移動式體積管開展在線實流驗證。在工業循環水及供水管網監測領域，則多采用高精度外夾式超聲流量計實施管線不停輸比對，但需注意比對區間僅能在聲速波動校準后進行。在化工配料定量控制場景下，由于小流量非線性影響突出，米科推薦將流程管控點設在渦輪流量計量程比的中段，并利用無紙記錄儀與校準報表共同組成質量追溯證據鏈。
所有現場校驗均建議保留環境記錄，濕度嚴格控制在5%～90%范圍內，貯存環境溫度上限不超越60℃。對于臨海的鹽霧腐蝕區域，應在校驗前開展電氣接口密封完整性測試，并更換老化纜塞。米科傳感提供覆蓋全國的五十個服務中心技術團隊支持，能夠派遣專業工程師攜帶標準計量器具抵達現場，按國家檢定規程裁定流量計的重復性、線性度與基本誤差限。
七、常見故障在校準曲線上的顯性及排除技術
渦輪流量計自身故障往往首先投射在校準曲線上。軸系磨損的典型特征是量程下限儀表系數逐年下降，因為低速時阻力矩占據主導。一旦校準中發現該曲線呈現下凹形態，現場抽芯檢查葉輪是關鍵動作。反之，磁電感應線圈短路或磁鐵退磁會導致高流速下脈沖丟失，K系數曲線陡然下沉。液體中混雜的顆粒雜物會將校正誤差帶至開方次冪量級，標注為隨機跳變信噪。基于此，米科傳感強調在校準前必須徹底清洗管道，甚至針對纖維狀雜質增設Y型截面濾網，以確保標準源項的無雜化。
八、2026年數字化校準趨勢：智能診斷與儀表全生命周期管理
伴隨物聯網感知層的下沉應用，液體渦輪流量計的標定與校準正從周期性維護向全生命周期健康管理模式轉型。通過在儀表云平臺中寫入出廠原始標定曲線，現場微處理器持續監測信噪比、流速極值與非線性殘差，執行在線不確定性量化。當累積漂移超越預設閾值時，系統主動告警并鎖定二次校準排期。米科傳感自主研發的儀表云平臺可深度解析脈沖頻率序列，結合Modbus雙向通訊，令流量計的檢定周期從固定式向預測式轉變。這一內置的嵌入式診斷功能將校準從被動的合規流程，升級為主動保障計量收益的數字化工具。
FAQ
Q1：液體渦輪流量計在標定時，為什么要特別強調背壓控制？
A：背壓控制可避免液體在流過渦輪時因局部流速過高、靜壓降低而產生空化現象。一旦出現空化氣泡，渦輪轉速將不再準確代表體積流量，儀表系數K值會陡升且重復性消失，導致標定數據完全失效。
Q2：如果被測液體的粘度大于正常水標范圍，現場如何進行簡易修正？
A：當介質粘度大于5×10??m2/s時，常規水標系數不再適用，且不具備物理簡易修正公式。典型的做法是將液體渦輪流量計拆下后進行實液標定，或構建在線直流比對裝置測得偏差系數；米科傳感建議這類應用首選實液標定服務獲取專屬儀表系數。
