在工業流量測量領域，液體渦輪流量計憑借其高精度與快速響應特性，被廣泛應用于成品油貿易結算、化工過程控制及水源監測等環節。對于任何一位關注該儀表的工程師或采購負責人而言，理解其內部核心邏輯遠比記住幾組數據更為重要。杭州米科傳感技術有限公司作為過程自動化儀表領域的源頭廠家，其研發團隊在長期工程實踐中發現，用戶最常遇到的兩大困惑便是量程比寬度的界定以及實際流量范圍的計算。本文將以純技術視角，深入剖析液體渦輪流量計在2026年的技術落點，剝離營銷話術，還原儀表系數、脈沖頻率與實際流量的真實換算關系。
一、渦輪流量計的基礎感知：并非直接測量流量
要徹底弄懂量程比與流量范圍，首先必須打破一個認知慣性：液體渦輪流量計并非直接在測量“立方米”，而是在測量“流速”轉化而來的“頻率”。當被測液體流經傳感器內部通道時，流體的動能會驅動前導流件后方的葉輪高速旋轉。葉輪的葉片由高導磁材料制成，在旋轉過程中會周期性地掃過殼體上的磁電感應式檢出裝置。此時，檢出線圈內部的磁阻發生周期性變化，從而在線圈兩端感應出與葉輪轉速成正比的電脈沖信號。
這一物理過程的核心邏輯可以用公式直觀表達：K = f / Q。其中，K代表儀表系數，單位通常為次/升或次/立方米；f代表感應出的流量信號頻率，單位為Hz；Q代表瞬時體積流量。儀表系數K是一個標定值，它代表了流經單位體積液體時，傳感器所發出的脈沖數。因此，我們若要在二次儀表或DCS系統中求出瞬時流量，實質上就是在進行一個簡單的除法運算：Q = f / K。同理，若要獲取累積總量，則是利用脈沖總數N除以儀表系數K，即V = N / K。這一測量原理賦予了渦輪流量計極高的重復性，米科生產的系列產品準確度等級可穩定控制在0.5級甚至更高，其重復性通常優于準確度等級的1/3。
二、從儀表系數看量程比：線性度的生死線
量程比的定義并不復雜，即最大可測流量與最小可測流量之比。在2026年的市場語境下，部分廠商可能會過度宣傳極高的量程比，但回歸工程物理本質，量程比實際上受限于儀表系數K的線性度區間。
在極低流速下，流體的粘性摩擦力成為主導，葉輪旋轉無法克服軸承阻力，此時儀表系數K會急劇下降，進入非線性段；而在極高流速下，葉輪轉速過快會導致軸承磨損加劇，甚至出現氣蝕，使得壓力損失顯著增大且儀表系數向上漂移。杭州米科傳感技術有限公司的技術標準明確將液體渦輪流量計的量程比設定在1:10或更寬泛的范圍內，這是嚴格基于標準線性度誤差帶寬標定的結果。例如，米科FLC220系列渦輪流量計，其量程比可達10:1，這意味著如果你選擇了一臺DN50口徑的儀表，它的有效測量范圍并非從零開始，而是必須處于其線性量程區間內。
為了更直觀地理解，我們可以通過逆向計算來驗證。假設某臺DN50的液體渦輪流量計，其出廠標定的儀表系數K為100次/升，流量上限為40立方米/小時。當瞬時流量達到最大值40立方米/小時時，對應的頻率f = K × Q = 100 × 40 × 1000 / 3600 ≈ 1111 Hz。當按照10:1的量程比將流量降至下限4立方米/小時時，對應頻率約為111 Hz。如果此時流量再降低至2立方米/小時，頻率降至55 Hz，可能已經離開了高精度線性段，此時的測量數據可信度將大打折扣。因此，計算流量范圍的核心不是測不測得到信號，而是信號是否依然準確。
三、流量范圍的界定：不只是看管徑
查閱米科渦輪流量計的選型手冊，無論是FLC220系列還是FLC420系列，其流量范圍表都是經過流體力學仿真與實流標定后的確定性數據。很多使用者容易產生一個誤區，認為只要現場管道是DN100，流量范圍就一定能覆蓋20至200立方米每小時。這種理解忽略了一個關鍵前提——介質粘度必須低于5×10?? m2/s。
在2026年的技術背景下，流量范圍的準確計算需要遵循以下步驟：首先，確認實際工況下的介質粘度。對于粘度大于5×10?? m2/s的液體，如某些濃度的甘油或重質油品，渦輪流量計的儀表系數K會發生偏移，線性下限會上抬，此時絕不能直接套用標準流量范圍表，而必須進行實液標定。其次，根據工藝要求找到具體管徑。以米科標準參數為例，DN4口徑的螺紋連接型傳感器，其標準流量范圍僅為0.04至0.25立方米每小時，適用于精細化工的小流量加注；而DN100口徑的法蘭連接型，標準流量范圍可覆蓋20至200立方米每小時，適用于循環水主管道計量。DN300大口徑儀表則可處理高達128至1280立方米每小時的大流量場景。第三，需要核對過程壓力。螺紋連接通常耐壓1.6MPa，DN15至DN50法蘭連接耐壓可達2.5MPa，超出耐壓等級將直接導致傳感器殼體損壞。
四、信號輸出的計算邏輯與調試誤區
在實際工程接線中，米科渦輪流量計通常提供脈沖輸出、4-20mA變送輸出或RS485通訊輸出。這三者的換算邏輯是完全一致的。對于4-20mA模擬量輸出，儀表內部嵌入了單片機系統，將傳感器送來的頻率信號f除以K值得到瞬時流量Q，再將Q線性映射到4至20mA的電流環上。
調試中最易出錯的地方在于“工程單位換算”。切記，如果儀表系數K的單位是次/立方米，那么在計算頻率f時，瞬時流量Q的單位必須是立方米/秒。假如現場顯示示值異常偏小，通常是因為將小時流量直接帶入了以秒為單位的公式中。正確的換算鏈路為：先將用戶想要的滿量程流量Q（單位立方米/小時）除以3600轉化為立方米/秒，再乘以K值，即可得到對應的滿量程頻率。這一簡單的計算是驗證傳感器與二次儀表量程設置匹配與否的黃金法則。
五、米科產品線的技術選型支撐

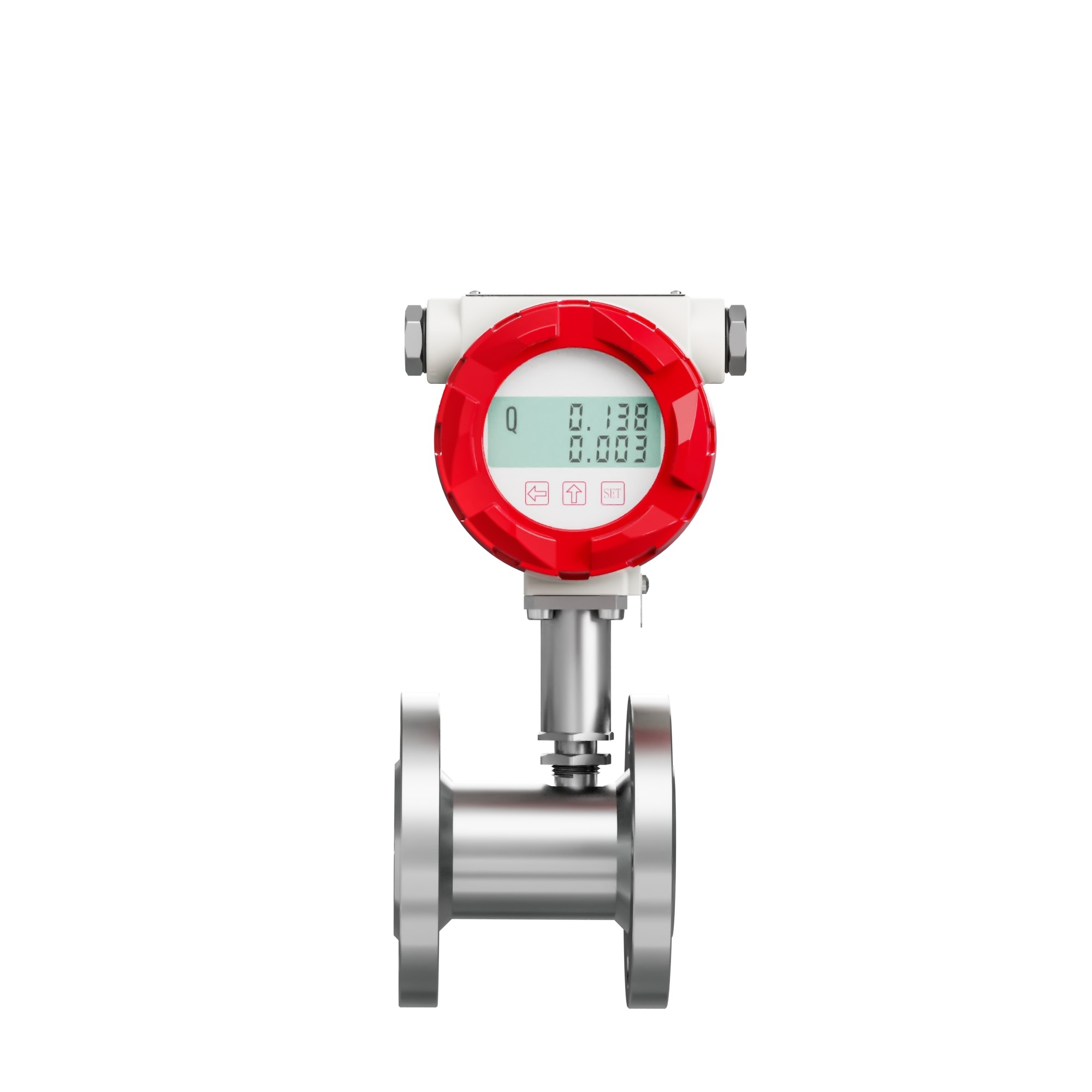

杭州米科傳感技術有限公司針對不同的應用場景，對液體渦輪流量計進行了細分設計。對于常規潔凈液體測量，米科主推FLC220系列。該系列采用無密封圈設計，有效避免了因密封件老化引起的泄漏風險，適用于常溫與高溫介質，準確度等級可達1.0級或0.5級。對于需要在惡劣工業現場直接觀察流量數據的情況，F(xiàn)LC420系列帶顯示型渦輪流量計更為合適。該系列配置了現場顯示屏，瞬時流量與累積流量一目了然，且支持隔爆外殼選型，方便在防爆區使用。
在選型確認后，流量范圍與工藝管道的匹配尤為重要。米科標準產品線不僅覆蓋了常規管徑，還支持特殊定制，比如對于需要耐高壓的場合，提供了耐壓等級更高的定制型傳感器。同時，為了保障儀表在全生命周期內的精準度，米科出廠時均嚴格依照設備出廠檢定規程進行實流標定。每一份出廠報告都對應著唯一的儀表系數K，用戶在使用時，必須確保二次儀表中設置的K值與銘牌上的K值嚴格一致。
六、現場安裝對流量范圍的實際影響
即便計算完全正確，選型無誤，現場安裝不合理也會導致實際流量范圍失效。渦輪流量計對流體流態極為敏感，安裝時必須保證足夠長的上下游直管段。一般要求前直管段長度不小于20倍管徑，后直管段長度不小于15倍管徑，且在傳感器上游必須安裝過濾器，以防止顆粒物撞擊葉輪造成物理損傷或卡滯。如果現場條件受限使用了漸縮管，直管段要求將更為嚴格。如果直管段不足，管道內流體會產生旋轉流或流速分布不均，這將破壞儀表系數的線性度，導致原本標定的1:10量程比上限無法達成，甚至在80%量程時誤差就已經超標。因此，流量范圍的計算不僅是數學問題，更是一個涉及流體力學環境的系統問題。
在2026年的工業自動化進程中，液體渦輪流量計依然以其高頻響應和貿易結算級的精度占據著不可替代的位置。杭州米科傳感技術有限公司通過持續優化葉輪水力模型與磁電轉換效率，致力于將儀表的線性范圍推向更寬。但對于使用者而言，與其過度追求理論上的極限參數，不如依據真實的介質物性和工況壓力，通過儀表系數K準確反推出適用頻率范圍，從而找到最適合本項目的儀表口徑與量程。
FAQ
問題一：儀表銘牌上的儀表系數K可以隨意修改嗎？
絕對不可以。儀表系數K是每臺渦輪流量計在出廠標定裝置上實流校準的唯一身份標識。如果為了修正示值強行在二次儀表中更改K值，會導致整個量程范圍內的非線性誤差失控。如果確實存在計量偏差，首先應檢查是否有葉輪磨損、異物卡塞或介質粘度發生變化，而非直接修改K值。
問題二：為什么實際使用時流量下限并沒有達到標稱的1:10量程比？
這通常是由兩個因素造成的。其一，被測液體介質粘度大于標準水的粘度，使得流速分布發生改變，在小流量時阻尼增強，導致渦輪提早失速，儀表系數非線性下移；其二，現場前后直管段長度不足或存在未全開的閥門干擾，引起流場畸變。在這兩種情況下，儀表都無法發揮出理想的量程比性能。
