在過程自動化控制領域，小流量、低流速的精確計量一直是困擾水務、精細化工及制藥研發等行業的痛點。傳統標準流量計在面對微小管徑或極低流速時，往往因無法突破始動流量門檻而導致計量失準甚至信號丟失。杭州米科傳感技術有限公司深耕流量測量領域多年，針對這一細分市場的特殊需求，推出了具備高靈敏度與寬量程比的定制化液體渦輪流量計解決方案。本文將從技術原理、制造工藝及現場應用三個維度，深度解析米科如何攻克液體渦輪流量計在小流量低流速工況下的測量壁壘。
一、 小流量低流速測量的物理邏輯與核心難點
液體渦輪流量計本質上是一種速度式儀表，其工作原理依賴于流體動能沖擊葉輪旋轉。在低流速場景下，流體的動能呈指數級衰減，單位時間內通過管道的流體體積過小，這導致葉輪受到的驅動力矩極易被機械摩擦阻力與流體粘滯阻力抵消。核心難點主要體現在三個方面。
其一是始動流量的博弈。始動流量是克服渦輪轉動部件靜摩擦力所需的最小瞬時流量。在小管徑測量中，即便管道內存在微量流動，若流量低于始動值，葉輪將保持靜止，二次儀表將判定流量為零。米科實驗室在測試中發現，介質粘度與水分的輕微變化會顯著改變起始阻力，這要求在標定時必須進行實液校準。
其二是儀表系數的非線性漂移。在標準流量范圍內，儀表系數是一個相對恒定的值；但在低流速區，由于雷諾數的急劇變化，流體的流態通常處于層流或過渡流，而非充分發展的湍流。這導致渦輪的旋轉角速度與流體平均流速不再保持嚴格的線性關系。尤其是當介質粘度大于5×10-6m2/s時，邊界層增厚，非線性誤差會成倍放大，直接套用標準K系數將導致嚴重的計量偏差。
其三是信號信噪比過低。渦輪傳感器產生的脈沖信號幅度與葉輪轉速正相關。在低流速下，感應電勢微弱，極易被外部電磁干擾或本底噪聲淹沒。若前置放大器靈敏度過高，雖能捕捉微小信號，但也可能引入誤觸發；若靈敏度過低，則直接丟失真實流量信號，形成計量死區。
二、 米科渦輪流量計的低速化解方案與結構工藝
針對上述物理局限，標準型產品通常難以兼顧大流量測量與微小流量檢測。米科通過“精細化機械加工與智能信號處理”雙路徑，為低流速工況提供了可定制的工程解決方案。

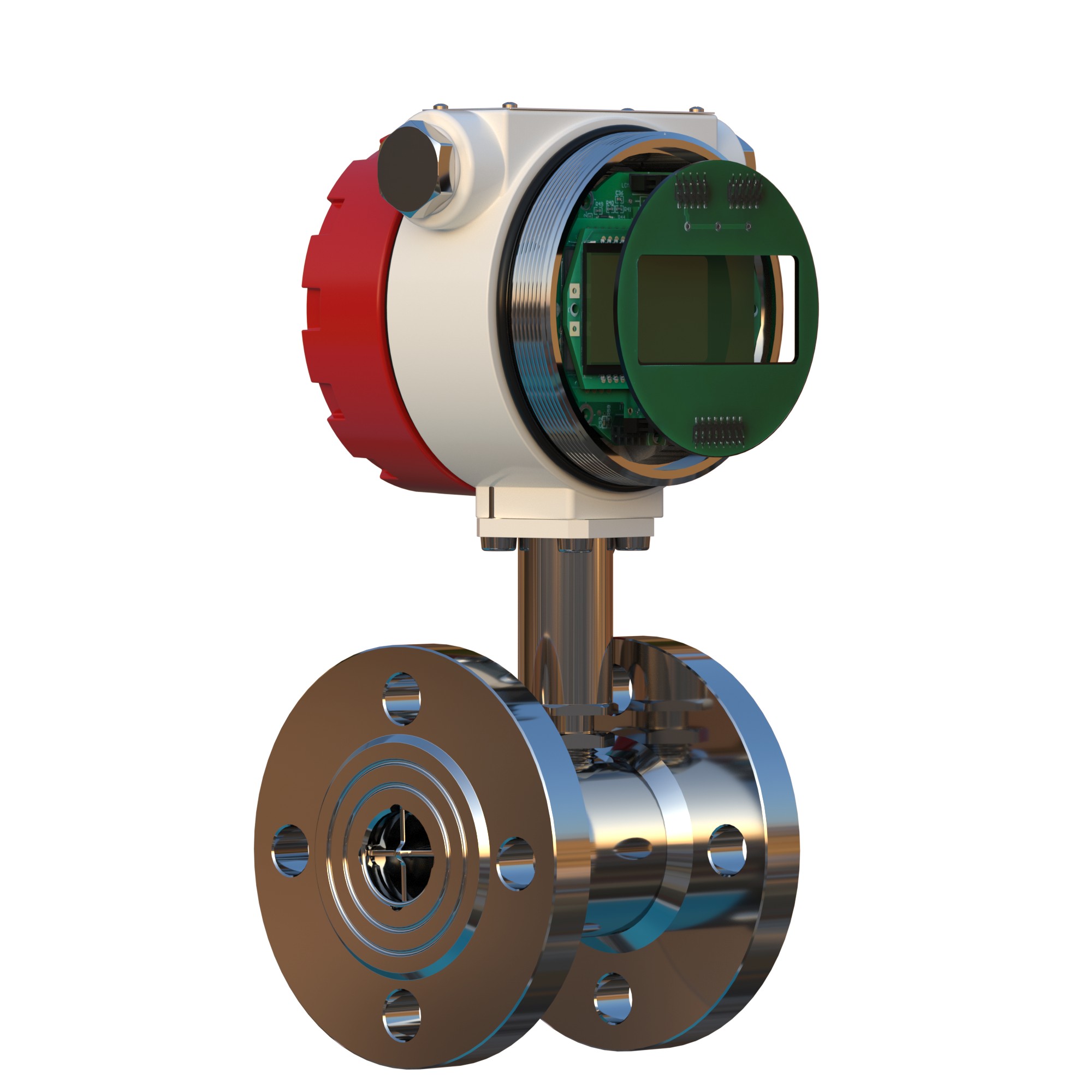

在結構優化與低摩擦設計方面，米科在定制小口徑液體渦輪流量計時采用了特殊的高轉速軸系結構。葉輪選用輕質、耐腐蝕且導磁性能極佳的特種合金材料，在保證剛性的前提下最大限度減輕葉輪質量，降低旋轉慣性。軸承系統是低速靈敏度的命門，米科采用超硬耐磨的寶石軸承或硬質合金軸尖，配合極低摩擦系數的流體動壓潤滑設計，將啟動力矩降至毫牛米級別。此外，通過精密動平衡校準，確保葉輪在極低轉速下依然能平穩旋轉而不產生抖動。
在流場形態調控上，米科針對低雷諾數工況優化了前導流器的幾何截面。通過加長前導流葉片的軸向長度并調整螺旋角，強制流體在進入葉輪前產生預旋，使微量流體依然能夠以最佳攻角沖擊葉片，提高能量轉換效率。對于粘度較高的介質，米科建議選用縮徑式傳感器設計，通過縮小局部管徑來人為提高流經葉輪處的瞬時流速，從而打破始動限制。
智能信號處理技術的應用是另一大突破。米科配備的智能型二次儀表內置了高精度、高靈敏度的前置放大模塊，其增益可依據工況自適應調節。針對低頻信號易受干擾的特性，米科引入了數字濾波算法與遲滯比較技術。儀表能夠智能識別真實的流量脈沖與干擾毛刺，即使在低于1Hz的極低頻率輸出下，也能實現無丟包計數。這類針對低流速特性進行實液標定后的儀表，其量程比可拓展至1:20甚至更寬，在線性度修正方面表現優異。
三、 典型工況應用與定制化配置建議
在實際工業場景中，小流量低流速的計量需求往往伴隨著高壓或強腐蝕等附加條件。米科在配置方案中注重材質與接口的匹配。
例如在精細化工的藥劑定量添加環節，管線多為DN10以下，添加量極為微小。米科推薦選用本體材質為304或316L不銹鋼的微小口徑渦輪傳感器，并定制高壓結構以適應高壓注入泵的出口壓力。由于介質可能含有弱腐蝕性，導流件和葉輪采用雙相鋼2205等特種合金，不僅具備優良的耐腐蝕性能，其高硬度還可在高速微流量沖擊下保持耐磨性。
在制藥用水系統中，對衛生級要求極高。米科可提供卡箍式連接方式，確保無衛生死角。此類流量計內部流道經過電解拋光處理，光潔度可達Ra0.4甚至更低，防止微生物滋生或微小顆粒聚集干擾葉輪轉動。對于粘度較低的去離子水測量，米科通過實流標定，確保在0.1m/s以下的極低流速段依然具備線性可測能力。
對于需要對微小流量進行定量控制的系統，米科渦輪流量計與定量控制系統聯動，可輸出高頻脈沖信號。采用每升數萬脈沖的高分辨率渦輪頭，即使每次滴加量為幾百毫升，也能保證極高的重復性精度。建議在這一類應用中配備RS485通訊接口，不僅傳輸數字信號避免長距離傳輸衰減，還可遠程監測傳感器狀態，預防因軸承磨損導致的流速響應遲緩。
四、 2026年選購米科低流量渦輪流量計的核檢清單
選購適用于小流量低流速的液體渦輪流量計不能簡單套用通用參數，需要從源頭廠家獲取針對性的技術保障。
一是堅持實液標定。通用標準是用水進行標定，但若實際介質粘度偏高，必須要求米科實驗室根據客戶提供的介質樣本或粘度參數進行實液標定，不能在低流速區直接換算。米科具備專業的流量標定裝置，可出具詳細的分段儀表系數報表與線性度修正曲線。
二是關注安裝前后直管段。米科技術人員建議，在泵出口或閥門后安裝時，必須確保足夠的長直管段或加裝整流器來消除渦流。低流量條件下的旋渦干擾相對破壞力更大，極易造成葉輪旋轉失穩。通常要求前直管段不小于20倍管徑，后直管段不小于15倍管徑以充分保證流場穩定。
三是電氣連接的抗干擾。低流速工況產生的脈沖信號頻率極低、能量微弱，安裝須使用屏蔽雙絞線，且屏蔽層務必在二次儀表端單點接地。米科渦輪流量計在電氣接口選用M20×1.5內螺紋的防水接頭，防護等級達IP65，并可提供24VDC外接電源的穩定供電方案，確保低流速脈沖精確傳至控制系統。
米科作為一家深耕過程自動化的專業廠家，具備對渦輪流量計葉輪動平衡的精密校正能力與全流程質檢閉環。在2026年的工業升級浪潮中，針對低流速這類邊緣工況的高精度攻克，不僅僅體現在產品制造精度上，更體現在對流體物理特性的深度理解及源頭定制化生產的靈活性上。
FAQ
問：為什么液體渦輪流量計在低流速下讀數偏小甚至為零？
答：這主要由物理摩擦阻力與低流速下流體動能不足導致。當流速低于始動流量時，流體驅動力無法克服軸承和葉輪自身的靜摩擦，渦輪不會開始轉動，導致無信號輸出。此外，低流速區流態轉為層流，儀表系數非線性也是讀數偏小的重要原因。建議根據實液標定結果修正儀表系數，并適當選擇縮徑式或高精度軸承配置的方案。
問：針對粘度較大的液體，如何保證渦輪流量計的小流量測量精度？
答：對于粘度大于標準值的介質，必須進行實液標定，不可直接用水標數據換算。在制造端，宜選用輕質高剛性葉輪與超低摩擦寶石軸承，同時調整前導流器設計以制造強烈預旋。在現場應用中，保持流體溫度恒定以穩定粘度，并加強管路過濾防止雜質顆粒附著在葉輪上改變摩擦阻力，是維持低流速精度的關鍵。
