在工業過程控制與能源計量領域，流量測量是至關重要的環節。對于小口徑管道、低流速工況下的流體監控，傳統流量計往往面臨安裝空間受限、測量下限不足、精度難以保證等挑戰。微型渦街流量計正是為應對這些精細化測量需求而生的精密儀表。它憑借其緊湊的結構、可靠的原理和廣泛的介質適應性，在石油化工、制藥、食品飲料、水處理、電池制造以及樓宇節能等眾多行業的管道系統中，承擔著關鍵的過程監控與能源結算任務。
微型渦街流量計的核心測量原理基于著名的卡門渦街現象。當流體（液體、氣體或蒸汽）流經管道中一個特定形狀的阻流體（通常為三角柱）時，會在其下游兩側交替產生有規律的旋渦。這些旋渦的分離頻率與流體的平均流速成正比。儀表內置的壓電應力式傳感器能夠靈敏地檢測到這些旋渦產生的交變應力，并將其轉換為與頻率成正比的電脈沖信號。通過計算單位時間內脈沖的數量，即可精確計算出流體的流速，再結合已知的管道橫截面積，最終得到體積流量。
其數學模型清晰嚴謹：旋渦分離頻率F與流速V的關系由斯特羅哈爾數St等參數決定（F=StV/md）；瞬時體積流量Q則通過儀表系數K與頻率F換算得出（Q=3600F/K）。每個口徑的流量計都經過嚴格的實流標定，擁有唯一的儀表系數K，確保了測量的高準確度。這種無機械可動部件的測量方式，從根本上決定了儀表具有可靠性高、壓損小、長期穩定性好的優點。

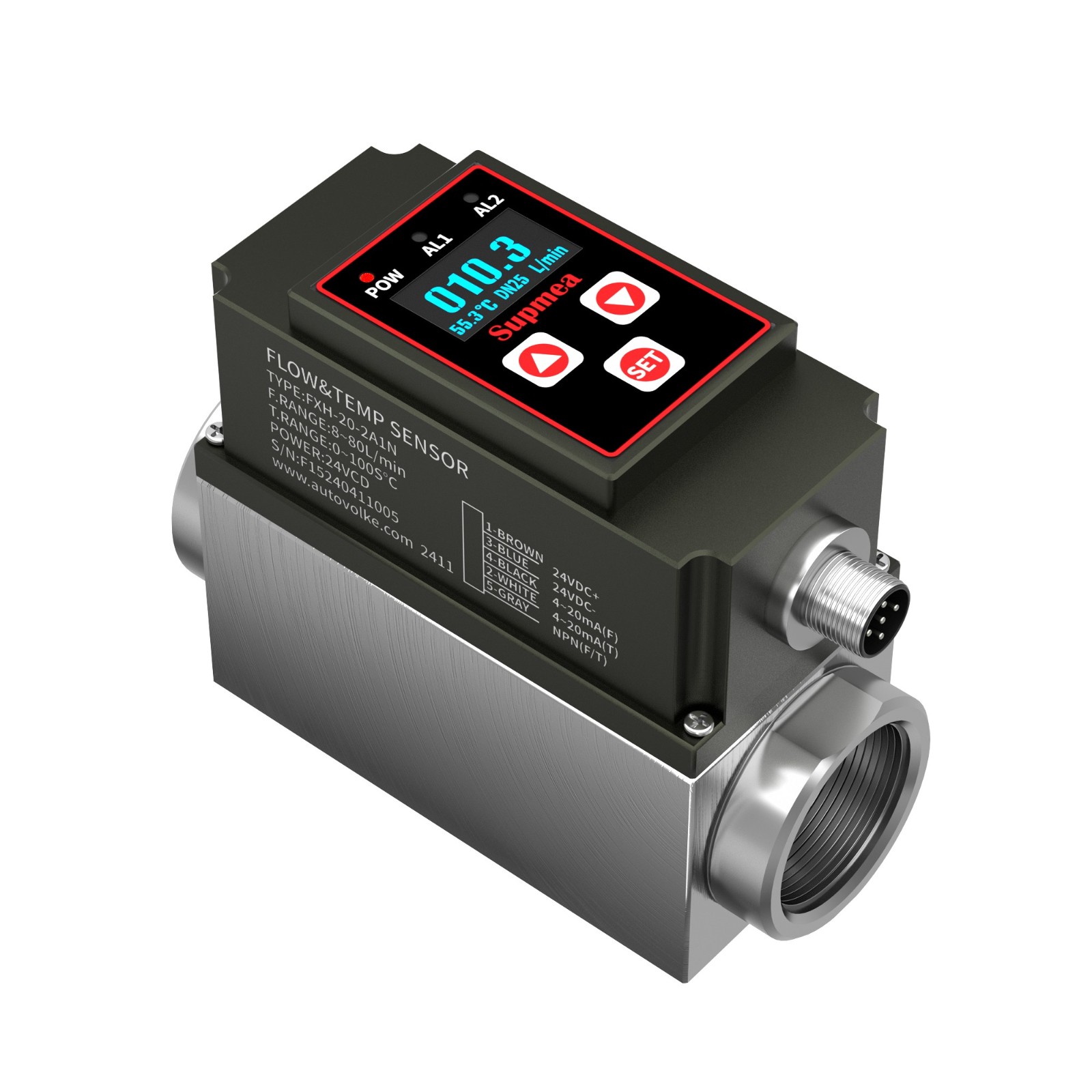

一款典型的微型渦街流量計，其結構設計充分體現了小型化與集成化的理念。主體通常采用耐腐蝕的304不銹鋼底座與輕質鋁合金表殼，既保證了結構強度，又實現了輕量化。傳感器部分將渦街發生體與高靈敏度的傳感頭一體化封裝，直接與流體接觸，響應迅速。
在電氣部分，現代微型渦街流量計集成了高性能的微處理器和OLED顯示屏。OLED屏幕具備自發光特性，顯示清晰銳利，即使在光線昏暗的現場也能輕松讀數。儀表的標準配置通常包括流量計本體、專用的五芯航空插頭連接線、使用說明書及合格證。
從技術參數看，微型渦街流量計覆蓋了從小到大的測量范圍。以某系列產品為例，其公稱口徑可從DN8延伸至DN15，對應的流量測量范圍分別為（1~15）L/min、（3~30）L/min和（5~50）L/min，完美契合小流量測量場景。溫度測量范圍通常為0℃~90℃，過程壓力最高可承受1.2MPa（在40℃條件下）。
其性能指標同樣出色：流量測量精度可達3級，溫度測量精度為±1℃。供電方式靈活，支持24VDC外部供電。輸出信號豐富多樣，包括代表流量或溫度的（4~20）mA模擬量信號、用于遠程通信的RS-485接口（支持Modbus RTU協議），以及可設定上下限的報警開關量輸出（PNP型，接點容量24V/50mA）。儀表的防護等級高達IP65，能夠有效防止灰塵侵入和水流噴濺，適應各種復雜的工業環境。
微型渦街流量計并非簡單的傳感器，而是一個集測量、運算、顯示、輸出于一體的智能單元。其核心功能模塊體現了高度的智能化設計：
1. 雙變量測量與顯示：可同步測量并顯示管道內流體的瞬時流量和溫度值，實現一體化監控。
2. 多模式輸出：模擬量、數字脈沖、數字通信接口兼?zhèn)洌奖憬尤隤LC、DCS或上位機系統，構建自動化監控網絡。
3. 智能報警功能：用戶可針對流量或溫度參數自由設定報警上限和下限，當數值超限時觸發繼電器輸出，用于聯鎖控制或安全預警。
4. 組態設定與維護：通過面板按鍵可進入組態菜單，進行參數設置，如設定儀表系數、量程范圍、通信地址等。部分高端型號還具備參數備份與自動恢復功能，防止參數錯亂。
5. 低功耗設計：整機功耗通常低于3W，節能環保，也為其在電池供電的便攜或無線應用場景中提供了可能。
其運行特性突出表現在高可靠性和低維護量上。由于采用壓電傳感且無活動部件，儀表對介質的潔凈度要求相對寬松，不易卡堵，使用壽命長。良好的絕緣性能（100VDC時絕緣阻抗≥50MΩ）和內置的輸入輸出保護電路，也保障了其在復雜電氣環境下的穩定運行。
微型渦街流量計主要適用于測量清潔或含有微小顆粒的單相液體，例如水、乙二醇溶液等水溶性液體。對于氣體和蒸汽的測量，則需要選擇專門針對氣體介質設計或帶有溫壓補償功能的型號。需要注意的是，它不適合測量粘度過高的流體，也不適用于兩相流（如氣液混合）或強烈脈動的流場，這些情況會影響旋渦的正常形成與分離，導致測量不準。
安裝環境要求避免強烈振動和強電磁干擾，環境溫度宜在-20℃~85℃之間，濕度小于95%。
其細分應用行業極為廣泛：
制藥與生物工程：在純化水、注射用水（WFI）分配系統及工藝配液管道中，精確計量低流速的液體添加，關乎產品配比與質量。
食品飲料行業：用于CIP（原位清洗）系統、配料線、灌裝線的水、糖漿、添加劑等介質的流量監控與批量控制。
化工與實驗室：小型反應釜的進料控制、實驗裝置中試劑流量的精確測量。
水處理與環保：監測反滲透（RO）系統的產水流量、小型加藥泵的藥劑投加量。
電池制造業：在電解液配制與注入工序中，實現關鍵物料的精密計量。
公共建筑節能：在樓宇空調系統的冷熱水支路、換熱站二次側管網中安裝，用于能源分項計量與能效分析，為節能改造提供數據支撐。例如，在大型醫院的中央空調系統改造中，通過在分支管道加裝微型渦街流量計，成功實現了對各區域的冷熱量精確計量與管理優化。
印染紡織行業：用于進廠蒸汽總管或分管的蒸汽流量計量。采用一體式溫壓補償型渦街流量計，可以準確測量過熱蒸汽或飽和蒸汽的質量流量，為企業的能源成本核算與工藝優化提供可靠依據。曾有印染企業反饋，在更換為高精度渦街流量計后，蒸汽計量更為準確，為能源監控和結算帶來了顯著改善。
選型是成功應用的第一步，需明確以下幾點：
1. 介質類型：確認是液體、氣體還是蒸汽。
2. 管道口徑：準確測量管道內徑。
3. 流量范圍：預估工作狀態下的最大、最小和常用流量，確保其落在儀表量程的20%-80%之間為佳，以保證最佳測量精度。
4. 工藝參數：明確介質的常壓工作溫度、最大工作壓力。
5. 輸出需求：根據控制系統要求，選擇模擬量（4-20mA）、脈沖還是RS-485通信輸出。
6. 安裝條件：考慮安裝空間、管道振動情況、是否需要現場顯示等，選擇一體式或分體式結構。
安裝環節至關重要，直接影響測量精度：
1. 直管段要求：為保證流體充分發展，消除渦流影響，流量計上游應保證至少10倍管徑（10D）的直管段，下游至少5倍管徑（5D）。條件允許時，延長上游直管段有助于進一步提高精度。
2. 安裝位置：優先選擇水平管道安裝。若垂直安裝，需確保流體自下而上流動。應避開泵、閥門、彎頭等擾流件過近的位置。
3. 管道準備：新管道應先沖洗干凈，防止焊渣等雜質損壞儀表。若介質含雜質，應在流量計上游安裝過濾器。
4. 電氣連接：嚴格按照說明書接線，確保電源電壓匹配（如24VDC±5%），模擬輸出回路負載電阻不超過額定值（如500Ω），并做好信號線的屏蔽與接地，以抗電磁干擾。
日常運維相對簡單，但不可或缺：
1. 定期巡檢：觀察顯示屏讀數是否正常穩定，檢查表體有無泄漏、腐蝕。
2. 保持清潔：用干燥軟布擦拭表體，避免使用有機溶劑。確保散熱孔通暢。
3. 零點檢查：在管道確保無流量的狀態下，可檢查流量顯示是否為零。部分儀表支持一鍵自動調零功能。
4. 定期校驗：根據使用場合的計量要求，定期（通常1-2年）將儀表送至有資質的機構進行檢定或校準，確保其計量性能持續可靠。
5. 故障排查：若出現顯示異常、輸出信號錯誤等問題，可首先檢查電源、接線是否正常，管道內是否有氣穴或介質是否滿管，再根據說明書中的故障代碼或提示進行初步判斷。
總而言之，微型渦街流量計以其精巧的設計、堅實的物理原理和智能化的功能，在小管徑低流量測量領域扮演著不可替代的角色。從實驗室的精密滴加到工廠的能源管理，它用精確的數據為現代工業的精細化、智能化進程提供了堅實的基礎支撐。正確選型、規范安裝與用心維護，是充分發揮其性能，保障生產與計量長期穩定可靠的關鍵。
