在石油化工、天然氣、精細化工等涉及易燃易爆介質的工業領域，流量測量不僅是生產計量的基礎，更是關乎整個裝置安全運行的關鍵環節。在這些場景中，普通的流量?jī)x表因可能產生電火花或表面高溫而成為潛在的危險源，因此，具備防爆資質的專用儀表成為剛需。防爆型渦街流量計，正是為應對此類嚴苛環境而設計的一類高可靠性流量測量?jī)x表，它集成了渦街流量計寬量程、低壓損、高穩定性的優點，并在此基礎上通過了嚴格的防爆認證，能夠在爆炸性危險場所安全、穩定地工作。
一、核心原理與技術參數
渦街流量計的測量原理基于流體力學中的卡門渦街現象。當流體流經管道中特定形狀的旋渦發生體（通常為三角柱形）時，會在其下游兩側交替產生有規則的旋渦。這些旋渦的分離頻率與流體的流速成正比。儀表內置的高靈敏度傳感器（如壓電晶體）能夠精準檢測這些旋渦產生的微小壓力變化，并將其轉換為脈沖頻率信號。通過處理器對頻率信號進行計算，即可得到流體的瞬時工況體積流量。其核心公式可簡化為：流量（m3/h）= 3600 × 頻率（Hz） / 儀表系數K。這一原理決定了渦街流量計在測量工況體積流量時，幾乎不受介質溫度、壓力和組分變化的影響，具備優異的穩定性。

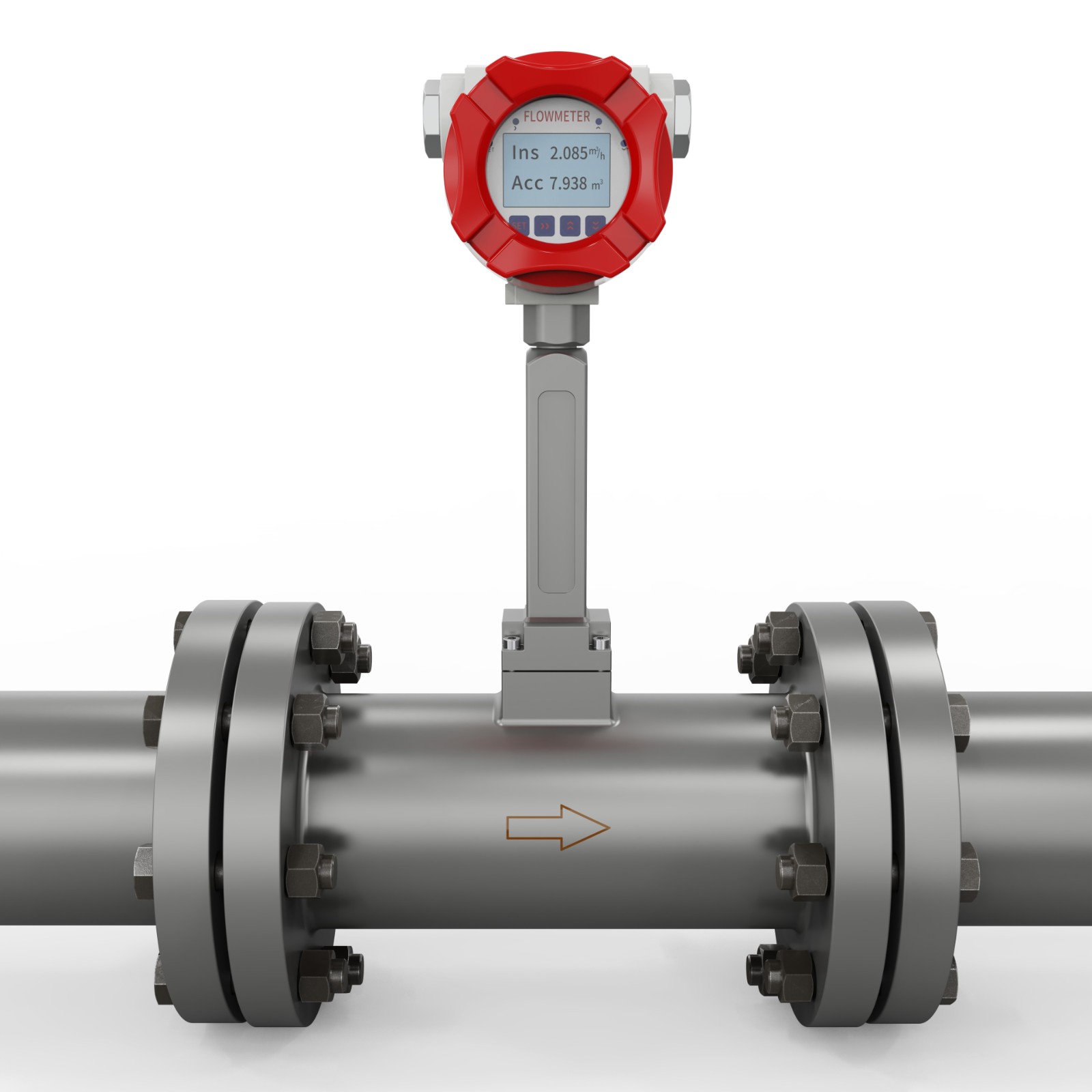

一款典型的防爆型渦街流量計，如FVX480系列，其結構設計充分考慮了工業耐用性與防爆安全要求。儀表本體通常采用304或316L不銹鋼制造，以耐受化工介質的腐蝕。過程連接方式多樣，包括夾持法蘭、整體法蘭以及卡箍連接等，可適配DN15至DN300等多種管道口徑，最高耐壓根據連接方式和口徑不同，可達4.0MPa（PN40）。其核心部件包括旋渦發生體、壓電傳感器、信號處理模塊和顯示單元，所有電氣元件被密封在符合防爆標準的外殼內。外殼材質多為壓鑄鋁合金，防護等級達到IP65，能夠防止粉塵侵入和水流噴淋。關鍵的防爆部分，其電氣接口采用特殊的防爆纜塞（如M20×1.5或NPT1/2），確保任何可能的電火花都被隔絕在殼體內部。該系列產品已取得國家防爆電氣產品質量監督檢驗中心頒發的防爆合格證，防爆標志為Ex db IIC T6 Gb，這意味著它可用于除煤礦瓦斯環境外，涉及氫氣、乙炔等II類C級爆炸性氣體環境，其最高表面溫度被限制在85℃以下，確保了在T6溫度組別環境中的安全性。
從技術參數來看，防爆型渦街流量計的性能指標全面而嚴謹。其測量精度針對不同介質有所區分：測量液體時，精度通常可達±1.0%；測量蒸汽和氣體時，標準型精度為±1.5%，若選配溫壓補償功能，精度亦可提升至±1.0%。量程比寬，可達1:5至1:30，意味著同一臺儀表能夠適應從極小流量到較大流量的變化，減少了儀表選型過大的風險。它適用于測量飽和蒸汽、過熱蒸汽、壓縮空氣、天然氣、煤氣、氮?dú)狻⒀鯕猓ㄐ枳⒁獠馁|(zhì)兼容性）以及水、油品等多種液體。介質溫度范圍覆蓋極廣，提供常溫型（-40~100℃）、中溫型（-40~250℃）和高溫型（-40~330℃）等多種選項，以適應從低溫液化氣體到高溫過熱蒸汽的不同工況。輸出信號配置靈活，包括脈沖、4-20mA模擬量、RS485（Modbus RTU協議）以及HART協議等，支持24VDC外部供電或電池+外供電雙模式，滿足不同控制系統和能源管理的需求。
二、核心模塊與運行特性
在石化行業的復雜應用中，防爆型渦街流量計的核心功能模塊發揮了關鍵作用。首先是其本質安全的測量傳感模塊，壓電傳感器與流體非接觸式檢測，無可動部件，從根本上減少了磨損和故障率。其次是智能信號處理與補償模塊，對于蒸汽和氣體的貿易結算或能效管理，溫壓補償功能至關重要。儀表可內置或外接溫度、壓力傳感器，實時采集介質工況，通過內置的蒸汽密度表或氣體狀態方程（如符合GB/T 17747標準的天然氣補償），將測得的工況體積流量自動換算為標準狀態下的體積流量或質量流量，極大提高了計量的準確性和公平性。再者是它的通信與集成模塊，RS485數字通訊使得多臺儀表可以輕松組網，將流量、溫度、壓力、累計量等數據遠傳至中控室DCS或SCADA系統，實現集中監控和數據分析。
該產品的運行特性突出表現在高可靠性與低維護成本上。由于無機械可動部件，其對流體中的雜質敏感度相對較低（但仍需根據介質潔凈度考慮前端過濾），長期運行穩定性好，基本免除了機械磨損帶來的維護工作。其壓損遠低于孔板等節流式流量計，通常符合JB/T9249標準（Cd≤2.4），屬于節能型儀表，長期運行可節省大量泵送能耗。同時，儀表系數在出廠前經過嚴格標定，在規定的雷諾數范圍內，該系數僅與發生體形狀尺寸有關，更換傳感器后通常無需重新進行流量標定，降低了后期運維的復雜度和成本。
三、邊界條件與應用場景
當然，任何儀表都有其適用的邊界條件。防爆型渦街流量計在石化場景中的應用也需注意以下工況限制：其一，它對低流速測量存在下限，流速過低可能導致無法產生穩定渦街或信號過于微弱，因此需確保最小工作流量高于儀表說明書規定的下限值。其二，它對管道振動較為敏感，過強的機械振動可能干擾壓電傳感器的正常信號采集，因此應盡量避免安裝在強烈振動的泵或壓縮機附近，必要時需加裝支撐或采用柔性連接。其三，測量介質應相對潔凈，含有大量固體顆粒或纖維的介質可能會纏繞發生體或磨損傳感器，影響測量精度和壽命。其四，對于氫氣等特殊氣體，需注意其最小工作壓力要求（例如，測量氫氣時管道壓力通常需大于0.3MPa），低于此壓力可能需要特殊定制。其五，安裝時需保證足夠的前后直管段（通常前10D后5D，D為管道直徑），以確保流體流態穩定，測量準確。
結合實例來看，防爆型渦街流量計在石化行業的落地場景非常廣泛。在煉油廠，它被用于測量進入加熱爐的燃料氣（如天然氣、煉廠氣）流量，實現燃燒過程的精確控制與節能優化；在化工廠，它用于測量反應釜夾套或管道中輸送的飽和蒸汽消耗量，為產品單耗核算和能源管理提供精準數據；在天然氣處理站或門站，配備溫壓補償功能的防爆渦街流量計是貿易交接計量的重要選擇之一，用于測量外輸?shù)墓艿捞烊粴猓辉诰?xì)化工領域，它用于測量各種有機溶劑、原料液的精確投料流量，保障生產配比的穩定性；在工廠的公用工程系統中，用于測量壓縮空氣的消耗，排查泄漏點，進行成本分?jǐn)偂＿@些場景的共同點都是介質易燃易爆，且對流量測量的連續性、穩定性和安全性要求極高。
四、產品選型與安裝運維指南
面對如此多樣的應用，正確的選型是確保儀表發揮最佳性能的第一步。選型是一個系統工程，需綜合考慮以下因素：
1. 測量介質：明確是蒸汽、氣體還是液體，以及具體的介質名稱、組分和物性參數（如密度、粘度）。
2. 工藝參數：獲取準確的流量范圍（最大、常用、最小流量）、工作壓力、工作溫度。切記應以工況條件下的體積流量為依據來對照儀表的流量范圍表進行選擇。
3. 管道條件：確定管道口徑、材質、連接方式（法蘭標準、壓力等級）和安裝方位。
4. 精度與輸出要求：根據計量等級（過程監控、內部核算或貿易交接）確定所需精度等級，根據控制系統要求確定輸出信號類型（4-20mA、脈沖、RS485等）。
5. 環境與防爆要求：確認安裝區域的環境溫度、濕度、腐蝕性以及防爆分區和氣體組別，據此選擇相應的防爆等級和防護等級。
6. 其他功能：是否需要溫壓補償、電池備用電源、HART通信等附加功能。建議與儀表供應商的技術工程師充分溝通，提供詳盡的工況數據，以獲得最適配的型號配置。
安裝是儀表投用前的關鍵一環，規范的安裝是準確測量的前提。基礎安裝要點包括：優先選擇水平安裝，傳感器朝上或水平；若必須垂直安裝，應確保流體自下而上流動，以避免氣體在管道頂部積聚。儀表應安裝在振動盡可能小的管段，上下游需留有足夠的直管段（具體長度需參考產品手冊，通常前10D后5D），若上游有彎頭、閥門等擾流件，直管段長度還需加長。流量計本體不應承受管道應力，相鄰管道法蘭應對準平行，密封墊片內徑不得突入管道內壁。電氣接線必須嚴格按照防爆要求進行，電纜通過防爆格蘭頭引入，接線牢固，外殼接地良好。安裝完畢后，應再次檢查所有連接點是否緊固，確保無泄漏。
日常運維雖不復雜，但定期的檢查與保養能有效延長儀表壽命，保障數據長期可靠。運維常識包括：定期通過現場顯示面板或上位機系統查看流量示值是否在合理范圍內，有無異常波動或歸零現象。結合工藝情況，定期核對儀表的累積流量數據，進行趨勢分析。對于有電池供電的儀表，注意低電量報警，及時更換電池。保持儀表外殼清潔，特別是顯示窗口和接線口。在工藝停車檢修期間，可檢查儀表傳感器探頭是否有嚴重結垢或損傷，必要時進行清潔（注意不可用硬物刮擦探頭表面）。若懷疑儀表計量不準，應首先排除工藝條件變化、安裝條件改變（如直管段后新增閥門）等外部因素，而非輕易拆卸儀表。所有涉及防爆部件的維修、更換必須由具備資質的專業人員操作，并確保在安全區域進行，維修后需恢復其防爆完整性。
綜上所述，防爆型渦街流量計憑借其基于物理原理的穩定測量、針對危險環境的本質安全設計、靈活強大的信號處理與通信能力，已成為石化行業流量測量，特別是涉及蒸汽、氣體能源計量和工藝控制的關鍵設備。從原理理解、參數認知到正確選型、規范安裝和科學維護，每一個環節都滲透著對工業安全與測量精準的不懈追求。在智能化、數字化工廠建設的大背景下，這類高性能、高可靠性的現場儀表，將繼續作為可靠的數據源頭，為石化企業的安全生產、精細管理和效益提升提供堅實支撐。
