在工業流程與能源計量領域，對液體流量的精確測量是保障生產穩定、優化工藝、實現成本控制與貿易結算公平的基石。其中，液體渦輪流量計作為一種經典的速度式流量儀表，因其結構相對簡單、測量精度高、響應速度快等特點，在眾多潔凈液體的計量場景中扮演著關鍵角色。它不僅是石油、化工、供水等傳統行業的“計量官”，也日益成為食品、制藥、半導體等新興高端產業中過程控制與質量追溯的重要工具。本文旨在深入解析液體渦輪流量計的技術內核與應用全貌，為相關從業人員提供一份詳實的參考。
一、工作原理與內部構造：從流體動能到電信號
液體渦輪流量計的測量原理基于流體力學中的動量守恒。其核心傳感部件是一個置于管道中心、由軸承支撐的渦輪（葉輪）。當潔凈的流體流經流量計時，流體的動能作用于渦輪葉片，驅動其旋轉。渦輪的轉速與流體的平均流速，亦即體積流量，在一定范圍內呈良好的線性關系。
為了將機械旋轉轉換為可被識別的電信號，流量計內部集成了磁電感應裝置。通常，在渦輪葉片或渦輪附近嵌有導磁材料，而在非磁性的渦輪腔體外側則固定有感應線圈和永久磁鋼。渦輪每旋轉一周，葉片周期性地改變磁路的磁阻，使得通過線圈的磁通量發生周期性變化，從而在線圈兩端感應出交變的電脈沖信號。該脈沖信號的頻率（Hz）與渦輪的轉速，亦即瞬時流量成正比。這一過程高效地將流量信息編碼為頻率信號，為后續的顯示、傳輸與控制奠定了基礎。

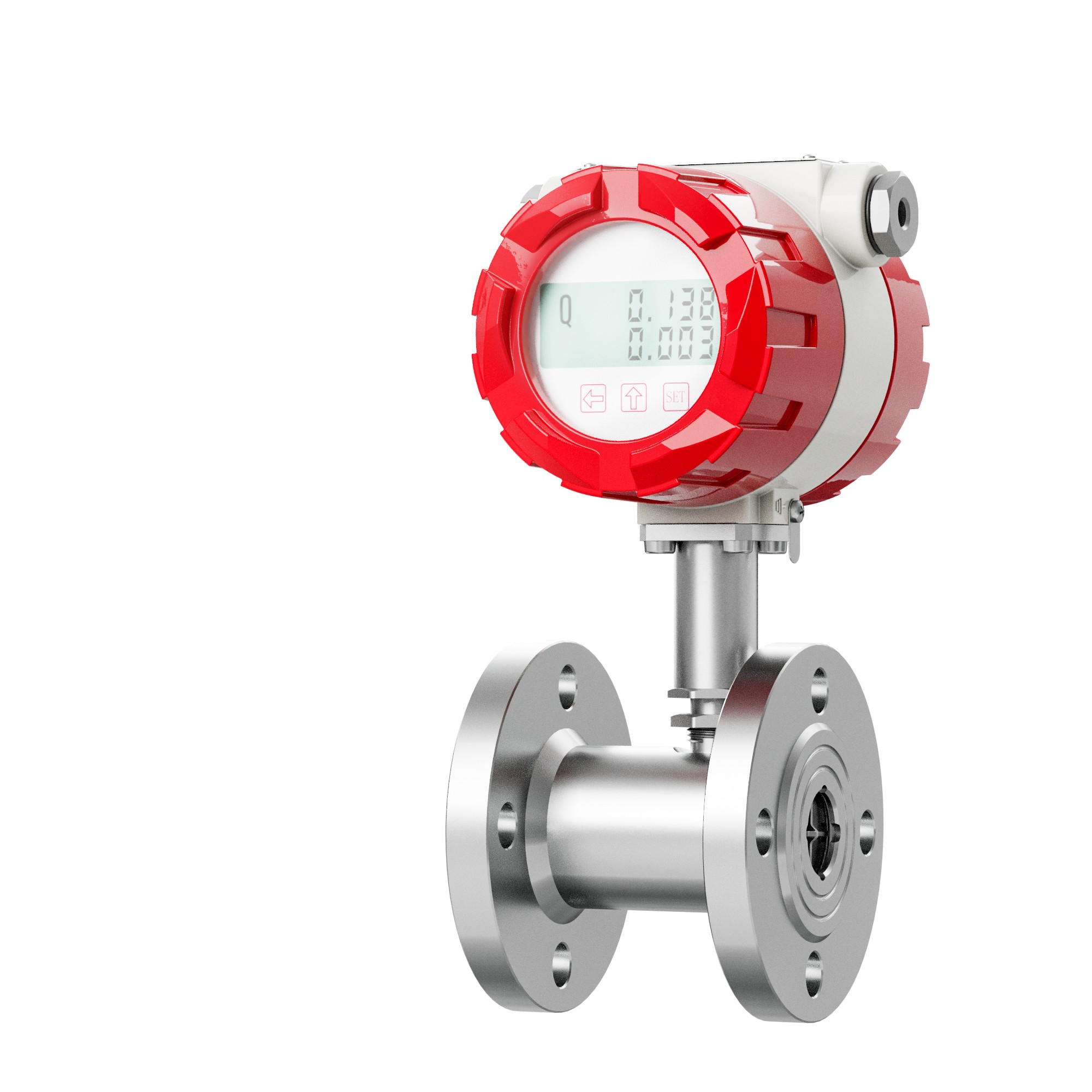

從結構上看，一臺典型的液體渦輪流量計主要由傳感器和轉換器（或稱放大器）兩大部分組成。傳感器部分包括殼體、導流體、渦輪、軸承系統以及磁電感應單元，直接與被測介質接觸，負責原始信號的生成。轉換器部分則包含信號放大、整形、濾波電路，以及微處理器、顯示模塊和輸出接口，負責對原始脈沖信號進行處理、運算，并轉換為標準化的電流信號（如4-20mA）、頻率信號或數字通訊信號（如RS485 Modbus），部分型號還具備現場液晶或數碼管顯示瞬時流量與累積總量的功能。
二、標準技術參數與核心功能模塊
理解液體渦輪流量計的性能邊界，關鍵在于其標準技術參數。這些參數共同定義了儀表的適用領域與能力極限。
測量范圍與口徑： 流量計的公稱口徑覆蓋從DN4（或DN10）到DN300等多種規格，對應不同的流量范圍。例如，DN15口徑的典型流量范圍為0.6至6立方米每小時，而DN100口徑則可覆蓋20至200立方米每小時。量程比（最大與最小可測流量之比）通常可達10:1（DN10為6:1），這意味著在較寬的流量變化范圍內，儀表仍能保持標稱精度。
精度與重復性： 精度等級通常為0.5級或1.0級，意味著在規定的流量范圍內，測量誤差不超過實際值的±0.5%或±1.0%。重復性則更為優異，一般可達精度等級的三分之一，這對于過程控制中的穩定性至關重要。
輸出與通訊： 核心輸出功能包括脈沖輸出和模擬量輸出。脈沖輸出直接對應流量頻率，便于與PLC、定量控制儀等設備連接進行累計或控制；4-20mA模擬量輸出則便于遠傳至DCS等系統顯示瞬時流量。此外，RS485接口支持Modbus等通訊協議，便于集成到數字化網絡中。
過程與環境條件： 被測介質粘度需小于5×10?? m2/s（約5cSt），對于更高粘度的液體，需進行實液標定。介質溫度范圍通常為-20℃至80℃（標準型），甚至可擴展至120℃（高溫型）。過程壓力根據連接方式（螺紋、法蘭、卡箍）和口徑不同，最高可達6.3MPa（如小口徑螺紋連接）。儀表防護等級一般為IP65，可防塵防水，適應多數工業環境。
供電與功耗： 支持24VDC外部供電或3.6V鋰電池供電。直流供電時功耗極低，通常小于0.5W，節能特性明顯；電池供電型則適用于無源或需要長期計量的場合。
核心功能模塊除基本的傳感與信號轉換外，智能型產品還具備儀表系數（K系數）設定、小信號切除、流量上下限報警、定量批量控制、數據記錄與查詢等功能，大大擴展了其應用靈活性。
三、運行特性、適用環境與工況限制
液體渦輪流量計的優勢運行特性使其在特定領域表現出色：高精度、寬量程、響應快速（可達250毫秒）、壓力損失相對較小、結構堅固耐用。然而，其“嬌貴”的一面也決定了嚴格的應用限制。
最關鍵的限制在于對介質潔凈度的要求。流量計要求被測液體中無纖維、無顆粒等固體雜質。微小顆粒可能磨損精密軸承，導致精度下降甚至卡死；纖維狀雜質可能纏繞渦輪，造成測量失效。因此，它專為“潔凈液體”設計，如自來水、蒸餾水、石油制品（汽油、柴油）、輕質化學溶劑、酒精、牛奶、果汁等。
粘度是另一個關鍵限制因素。前述的粘度閾值（5×10?? m2/s）是一個重要分水嶺。對于粘度高于此值的液體，如某些潤滑油、重油，流體對渦輪的阻力特性會發生顯著變化，必須通過實際介質標定來修正儀表系數，否則將產生較大測量誤差。
安裝環境要求避免強電磁場干擾，以保證信號穩定。管道振動也應盡可能小，過大的振動會影響軸承壽命和測量穩定性。此外，為保證測量精度，流量計前后需要足夠長度的直管段（通常前10D后5D，D為管徑）以使流場穩定。
四、細分應用行業與落地場景實例
基于上述特性，液體渦輪流量計在多個行業找到了精準的定位：
石油化工與能源： 在煉油廠、化工廠，用于對成品油（汽油、柴油）、輕質原油、液化石油氣（LPG）、以及苯、醇類等有機液體的出廠貿易結算、管道輸送計量和裝置間的工藝配比。其高精度直接關系到巨大的經濟效益。
供水與水處理： 在自來水公司，用于原水進水、出廠水、區域管網的分區計量（DMA），監控產銷差，評估管網漏損。在純水、超純水制備系統中，用于測量反滲透（RO）產水、去離子水（DI水）的流量。
食品與飲料： 在飲料生產線中，用于糖漿、濃縮果汁、成品飲料的定量灌裝與配料控制。在乳制品行業，用于牛奶、奶油的流量計量與CIP（就地清洗）過程的監控。對衛生級卡箍連接型的需求在此領域尤為突出。
制藥與生物工程： 用于制藥用水（純化水、注射用水）、緩沖液、培養基等潔凈液體的輸送與分配計量，符合GMP規范中對過程控制和可追溯性的要求。
一般工業與實驗室： 在冷卻循環水系統、鍋爐補水系統、中央空調冷媒水系統中進行能耗計量。在實驗室作為高精度的液體流量標準表或用于試劑添加的精密控制。
五、產品選型方法、安裝要點與日常運維
選型是成功應用的第一步，需系統考慮以下因素：
1. 介質確認： 明確液體名稱、溫度、壓力、粘度及潔凈度，這是判斷是否適用的根本。
2. 流量范圍： 根據工藝管道的最大、常用、最小流量，選擇口徑，確保常用流量落在儀表量程的1/2至2/3處為佳，同時兼顧最小流量高于始動流量，最大流量不超上限。
3. 精度與輸出需求： 根據貿易結算或過程控制等級選擇0.5級或1.0級。確定需要脈沖、4-20mA、還是RS485通訊輸出，或是否需要現場顯示（液晶/數碼管）。
4. 壓力與連接方式： 根據管道工作壓力選擇足夠壓力等級的儀表。根據管道接口標準選擇螺紋、法蘭或卡箍連接，食品醫藥行業常選用衛生卡箍型。
5. 材質與防爆： 接觸液體部分（殼體、渦輪、軸承）的材質（如304不銹鋼、316L不銹鋼）需能耐受介質腐蝕。在可能存在爆炸性氣體的場所，必須選用具備相應防爆認證的產品。
6. 供電方式： 根據現場條件選擇24V直流供電或電池供電。
安裝是保證精度的關鍵環節：
* 方向： 水平安裝時，應確保流量計殼體上的流向箭頭與管道內流體方向一致。
* 直管段： 嚴格保證流量計上游（進口端）有至少10倍管徑的直管段，下游（出口端）有至少5倍管徑的直管段。若上游有泵、閥門、彎頭等擾動源，直管段長度還需加長。
* 管道支撐： 流量計本身不應承受管道應力，前后管道應有穩固的支撐。
* 過濾保護： 強烈建議在流量計上游安裝過濾器（如Y型過濾器），以攔截可能存在的顆粒物，保護渦輪和軸承。
* 電氣連接： 按說明書正確接線，信號線宜采用屏蔽電纜，并做好接地，遠離動力電纜敷設，以防干擾。
日常運維以預防和監測為主：
* 定期檢查： 定期觀察顯示是否正常，有無異常噪音或振動。檢查過濾器壓差，及時清洗濾網。
* 零點檢查： 在管道充滿液體但無流動的狀態下，檢查瞬時流量顯示是否為零或極小（已做小信號切除）。
* 周期檢定： 根據使用場合的重要性，定期（如一年或一個生產周期）將流量計送專業機構或采用在線校準設備進行檢定，確保其精度持續可靠。對于貿易結算用表，檢定周期需符合國家計量法規要求。
* 故障排查： 若出現流量顯示不穩定、無信號輸出、誤差增大等情況，應依次檢查電源、接線、介質狀況（是否含氣或雜質）、前置放大器以及傳感器內部是否損壞。
綜上所述，液體渦輪流量計是潔凈液體計量領域中一款經久考驗的精密工具。其價值不僅在于自身的技術參數，更在于與具體應用場景的深度匹配。從選型時的審慎考量，到安裝時的規范施工，再到運維時的精心呵護，每一個環節都影響著其計量性能的最終呈現。對于工業用戶而言，深入理解其原理、吃透其限制、掌握其應用要點，方能真正讓這款經典儀表在現代工業體系中持續、穩定、精準地發揮其“度量衡”的核心價值。
