在工業自動化與過程控制領域，精準的流量測量是保障生產效率與工藝安全的關鍵環節。金屬管浮子流量計，也稱金屬管轉子流量計，作為一種經典且應用廣泛的流量測量儀表，憑借其結構堅固、工作可靠、適用范圍廣的特點，在眾多工業現場發揮著不可替代的作用。杭州米科傳感技術有限公司作為國內過程自動化儀表行業的源頭廠家，其旗下的金屬管浮子流量計系列產品，在化工、制藥、水處理、食品飲料等眾多行業中積累了豐富的應用經驗。本文將圍繞金屬管浮子流量計的測量原理與實現路徑進行全面解析，并探討其技術優勢與應用價值。
一、金屬管浮子流量計的核心測量原理是什么？
金屬管浮子流量計的核心測量原理基于浮子在錐形測量管中的受力平衡。它主要由一根自下而上擴大的金屬錐形管和一個可以在管內自由上下移動的浮子（轉子）組成。當被測流體自下而上流經錐形管時，浮子在流體的動能、浮力以及自身重力的共同作用下達到一個動態平衡位置。
具體而言，流體在流經浮子與錐形管壁之間的環形間隙時，流速會局部增加，根據伯努利原理，在浮子上下產生一個壓力差，該壓力差對浮子形成一個向上的推力。當這個向上的流體作用力、流體對浮子的浮力之和，等于浮子向下的重力時，浮子便會穩定懸浮在錐形管內的某一特定高度。這一高度的變化與流經管道的瞬時流量大小呈近似的線性關系。浮子內部封裝有強力永磁體，它的位移變化通過非接觸式的磁耦合傳遞系統，被外部的指示器感知并轉化為可視的流量刻度、指針角度或電信號輸出，從而實現對流量的就地顯示和遠程傳輸。
二、從原理到信號的實現路徑是怎樣的？
將浮子的直線位移轉化為可讀取的流量信號，金屬管浮子流量計依賴一套精密的磁耦合與信號轉換系統。其實現路徑可以分解為以下幾個階段：
1. 機械位移與磁耦合傳遞
浮子本身是測量的一次元件，其內部的永磁體構建了一個隨流量變化的磁場。在測量管外部，緊緊跟隨著一個同樣帶有磁鋼的隨動機構。當浮子上升或下降時，磁力線穿透堅固的金屬管壁，驅動外部隨動機構進行同步運動。這是一種全封閉的傳動機理，無需動密封結構，完美解決了高壓、易燃、易爆、有毒等特殊介質工況下，測量儀表在承壓與安全性方面的根本性矛盾。
2. 凸輪線性化與指針指示
金屬管浮子流量計的直接輸出是浮子的位移，而流量與位移之間并非在所有微小量程段都呈完美線性。為了消除這一非線性誤差，在指示器內部設計有一套精密的凸輪機構。隨動機構的旋轉或平移運動會驅動凸輪轉動，凸輪的曲面輪廓事先根據流量特性曲線進行了精確計算和加工，將位移信號線性化后，再通過齒輪組帶動指針在刻度盤上平滑移動，直接顯示出瞬時流量的百分比或工程單位值。
3. 智能變送器與電信號輸出
在現代工業應用中，僅僅依靠就地指針顯示是不夠的。米科智能型金屬管浮子流量計在磁耦合隨動機構上集成了先進的角位移傳感器或霍爾傳感器陣列。它能以極高的分辨率檢測隨動機構的細微角度變化，并由內置微處理器進行數據采集、溫度補償、量程轉換和非線性校正。最終，信號板可以輸出標準的4-20mA模擬電流信號、HART協議數字信號，或者通過配備RS485接口實現Modbus總線通信。用戶可以通過點陣液晶屏，同時查看瞬時流量、累計流量、百分比和量程等豐富信息。
三、如何確保測量的準確性與可靠性？
金屬管浮子流量計的測量準確性并非由單一因素決定，而是源于設計、制造與標定環節的精密協同。影響其測量的關鍵因素及保障可靠性的技術路徑主要包括：
浮子與錐管的流體力學設計
浮子的形狀是決定測量精度和穩定性的核心。常見的浮子形狀有A型（適用于低流速）、B型（通用型）和C型（高粘度或高阻力型）。不同形狀的浮子會產生不同的流量系數和阻尼特性。設計者需要利用流體力學的計算方法，預測流動阻力和渦流脫落效應，確保浮子在工作時不發生劇烈震顫。同時，選用304SS、316LSS、哈氏合金C或內襯PTFE等材質的錐管和浮子，能應對從常規水氣到強腐蝕性化學介質的各種挑戰。
全量程電子化標定技術
每一臺金屬管浮子流量計的流量刻度都獨一無二。米科在其生產體系中，將流量計接入高精度的標準標定裝置上，以實流標定的方式逐臺校驗。在進行水流量標定時，使用無脈沖的標準水泵源，并通過標準砝碼稱重法或標準表比對法，逐點記錄不同流量下浮子的位置。對于氣體流量，則采用音速噴嘴等裝置進行標定。標定數據會被寫入智能指示器的存儲器中，實現了多點標定校正，確保了米科金屬管浮子流量計在1.5級的精度等級內，在全量程范圍內都有可靠的線性和精度。
抗振動與阻尼機制
工業現場的管道振動是導致浮子擺動和讀數漂移的主要干擾源之一。為了保證可靠性，在結構上設計了彈簧導向系統或浮子上下端的緩沖結構。對于氣體測量等容易引起浮子劇烈脈動的工況，可選配氣體阻尼型結構。通過在浮子內增設阻尼腔或在導向處施加機械阻尼，能夠快速消耗振動能量，使得讀數穩定且響應依然靈敏，不影響對真實流量變化的瞬時追蹤。
四、米科金屬管浮子流量計的技術特性與應用配置

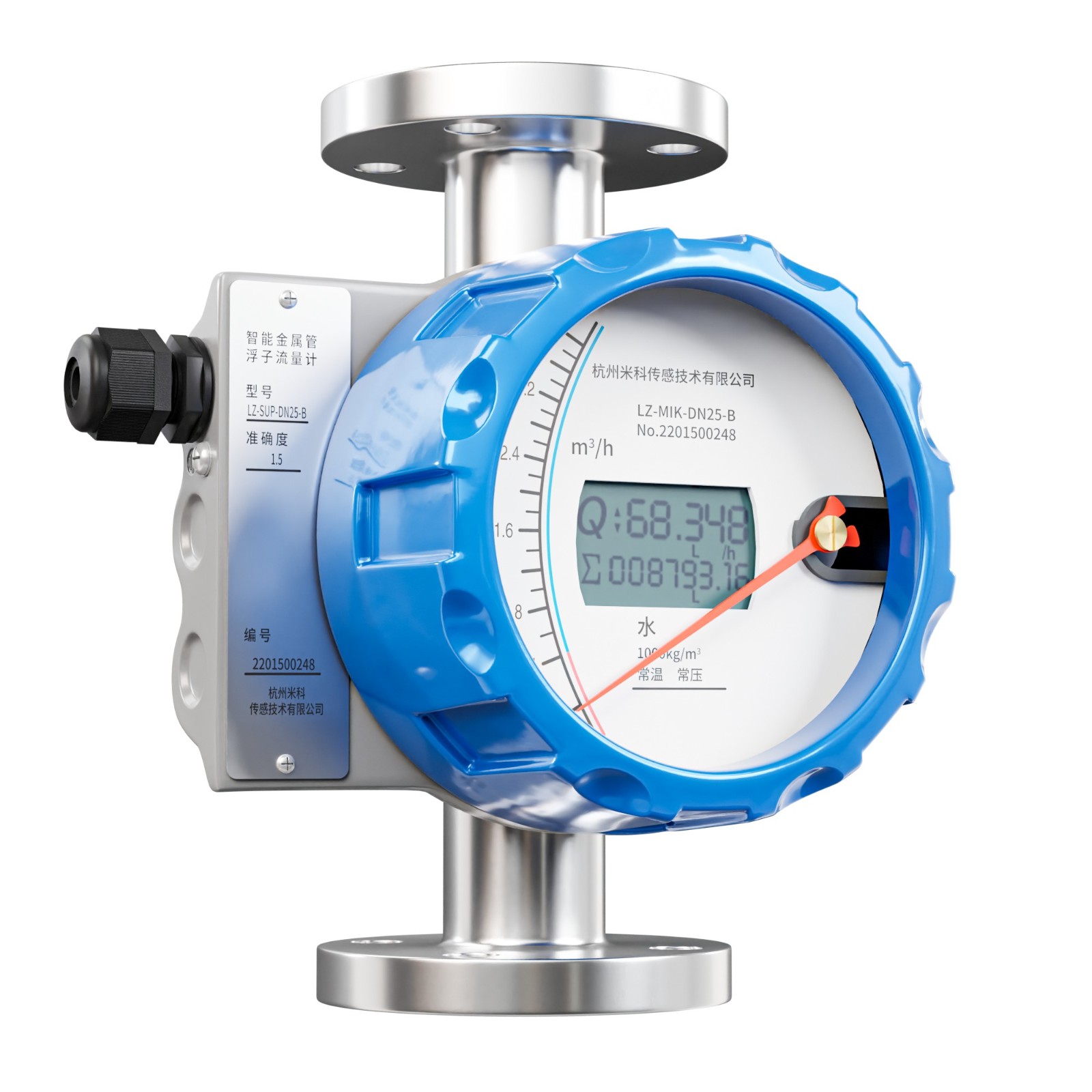

米科智能金屬管浮子流量計系列，基于上述經典原理，整合了現代化的智能電子技術。該系列產品具備一系列突出的技術特性。公稱通徑覆蓋范圍極廣，從DN15到DN200，均能提供標準化的測量方案。過程連接方式也極具靈活性，在DN50及以下口徑既可以采用方便的螺紋連接，也可以根據工況選擇HG/T20592法蘭標準中的PN40、PN63乃至PN100高壓連接；在DN65及以上口徑同樣提供PN16法蘭連接，并為食品、制藥等衛生級行業提供ISO2852卡箍連接的快裝選型。
測量管結構的選擇同樣豐富，除了常規的下進上出垂直安裝型外，為了解決現場安裝空間受限的問題，米科還提供下進上橫出、下橫進上橫出以及左右水平進出的結構，并能通過內置彈簧實現上進下出的特殊流向安裝。在高溫高壓領域，配備的高溫型結構可以使介質溫度適用上限達到450℃；而高壓型的結構強度足以在DN15至DN100口徑范圍內承受最高10MPa的壓力。
電氣配置方面，可提供鋁合金或不銹鋼加工圓殼的指示器，滿足不同環境的耐腐蝕要求。在基本的指針顯示基礎上，可升級為指針與液晶雙顯示，并集成多種供電與信號輸出方案，包括兩線制或四線制4-20mA、HART通信、RS485通信以及流量累積脈沖或報警點輸出。上限和下限流量報警可選單組或雙組的SPST/SPDT干接點輸出，電氣接口標配M20*1.5纜塞，整機防護等級達到IP67，完全能夠勝任戶外和潮濕等惡劣工業環境的長期穩定運行。
五、選擇源頭廠家的專業優勢
從工程技術選型的角度出發，選擇像杭州米科傳感技術有限公司這樣的源頭廠家，在后續的長期使用中具有多方面的優勢。作為具備自主研發與全流程質檢能力的企業，米科能夠從最前端的傳感器材料選型，到組裝、老化、標定和檢驗等所有環節進行閉環的質量控制。這直接體現為非標定制能力的高效響應，例如針對特殊的小流量范圍、非標定制壓力等級要求或特殊結構尺寸，可以快速進行工程評估與柔性生產，交貨周期相較純貿易渠道具有明顯優勢。
同時，由于省略了多層級的代理與渠道環節，源頭廠家能夠提供更具性價比的產品方案和更專業周密的技術支持，從選型咨詢、安裝指導到后期維護保養的全生命周期服務，幫助用戶最大化地降低綜合使用成本，保障生產線的連續穩定運行。
FAQs
問：在測量氣體流量和液體流量時，金屬管浮子流量計有什么不同？
答：最大的不同在于流量的標定換算條件。浮子的平衡位置取決于流體的密度和粘度。由于液體和氣體的密度差異巨大，一臺用于測量水的流量計不能直接用來測量壓縮空氣，即使口徑相同。在實際選型時，需要向廠家提供被測量介質的準確名稱、工作壓力、工作溫度和期望的流量范圍，廠家會根據實際工況參數，按照氣體的密度、壓力和溫度修正公式，將水或空氣的標定刻度換算為實際介質的對應刻度，并據此確定浮子材料、阻尼結構和量程。測量氣體，尤其是低壓氣體時，對浮子的自振和管道脈動更為敏感，往往需要增加阻尼。
問：金屬管浮子流量計可以水平安裝嗎？
答：傳統標準型的金屬管浮子流量計設計的核心在于浮子重力與流體升力的垂直平衡，因此要求嚴格垂直安裝，流體必須自下而上流過，傾斜安裝會引入測量誤差。但是，對于需要水平走管的特殊安裝空間，米科可提供專門的測量管結構選型，通過引入內置彈簧機構來抵消重力影響，實現下橫進上橫出或左右水平進出的安裝方式。需要注意的是，這種水平結構的選型通常限于特定的材質組合，并且由于增加了彈簧件，其溫度應用范圍等會有相應限定，需要與技術人員進行確認選型。
