在化工與制藥的精密生產線上，流量測量從來不是一件可以簡單應付的事。杭州米科傳感技術有限公司在服務這類客戶時，遇到最多的提問總是圍繞著幾個核心痛點：介質腐蝕性太強怎么辦？小流速下精度如何保證？高溫高壓環境會不會導致儀表失效？這些問題的答案，往往指向同一類儀表——金屬管浮子流量計。
這是一種經典的變面積式流量儀表，工作原理簡潔而可靠：流體從下向上流過錐形金屬管，推動管內的浮子上升，流速不同浮子位置不同，通過磁耦合系統將位移量傳遞到指示器，完成非接觸式的流量讀取。沒有任何引壓管，不需要外部能源驅動傳感單元，僅憑流體的動能即可工作。這種純粹的設計，恰好契合了化工與制藥行業對可靠性近乎苛刻的要求。
小流量測量的難題與全金屬結構的解題思路
化工與制藥行業的小流量計量，從來都是工程界的硬骨頭。
先看化工場景。精細化工、高分子合成、催化劑注入等領域，流量往往低至每小時幾升甚至零點幾升。介質特性極不友好——強酸如硫酸、硝酸，強堿如氫氧化鈉溶液，有機溶劑如丙酮、甲苯，任意一種都能在短時間內侵蝕普通儀表。反應釜間物料轉移需要精確控制配比，稍有偏差便會影響整批產品的分子量分布或成分比例。壓力方面更不輕松，加氫反應、高壓合成等工段常見數兆帕的工作壓力，溫度則可能跨越上百攝氏度的范圍。
再看制藥行業。生物發酵罐的營養補料管線，流速極小且波動緩慢，流量計需要捕捉到液體分子級別的變化。注射用水系統、純化水分配系統要求所有過流部件表面光潔度達到衛生級，徹底消除藏污納垢的死角。在線清洗和在線滅菌時，飽和蒸汽會以高溫反復沖刷管路，儀表必須在熱沖擊下保持完整性和測量精度。
這兩種場景疊加起來，形成了一個看似矛盾的儀表選型困局：越小的流量越難測準，越嚴苛的介質越需要堅固的結構，越關鍵的工段越不允許頻繁維護。
金屬管浮子流量計的應對方式，是在材料選擇和結構設計上做足功課。全金屬測量管可以采用304、316、316L不銹鋼，針對特殊腐蝕工況還能選用哈氏合金B、哈氏合金C或鈦材。浮子材質同樣靈活，從316L到聚四氟乙烯內襯，覆蓋了從強氧化性酸到黏稠物料的寬廣適應譜。非接觸的磁耦合傳動徹底拋棄了動密封元件，把泄漏風險和運動部件磨損一并消除。米科的金屬管浮子流量計系列在此基礎上加入了掉電保護功能，短時供電中斷后數據不丟失，恢復通電即可繼續累積計量，這在批次生產記錄追溯體系中尤為重要。
從參數看適配：化工制藥場景的選型邏輯
選型不是單純的參數對標，而是對工況的逐層拆解。化工與制藥行業小流量計量的選型路徑，可以從六個維度來梳理。
介質腐蝕性優先決定材質走向。鹽酸、硫酸濃度超過一定閾值，304不銹鋼已不適用，需上升至316L甚至哈氏合金。含氯離子的介質對奧氏體不銹鋼有晶間腐蝕風險，此時鈦材或聚四氟乙烯襯里成為更安全的選擇。制藥行業的純水、藥液雖無強腐蝕性，卻要求過流部件具備極低的離子析出特性，316L不銹鋼經過電解拋光后表面光潔度可低于0.8Ra，有效杜絕微生物附著。
小流量下限由口徑和浮子重量定義。金屬管浮子流量計的口徑從DN15覆蓋至DN150，但真正的優勢區域在中小口徑。DN15規格液體的起始流量可低至1升每小時，氣體則從0.05立方米每小時起跳。量程比達到10:1，特殊定制可擴展至20:1，在同一次安裝中兼顧批次投料期的大流量和反應末期的小流量測量。選型時需根據工藝流量的變化范圍居中選型，使正常流量落在量程的1/3至2/3區間，獲得最佳線性度。
溫度與壓力的極值需成對校驗。標準型儀表介質溫度范圍為-30℃至120℃，通過更換高溫型指示器和加長導桿，工作溫度可延長至350℃。壓力等級方面，DN15、DN25、DN50口徑標準為4.0MPa，最高可定制至20MPa；DN80至DN150口徑標準為1.6MPa，最大可至10MPa。注意溫度和壓力需同時考量，高溫下金屬強度下降，許用壓力會出現降額。
安裝方向的靈活性來自結構體系。金屬管浮子流量計的本體流向規定為下進上出，但通過不同的連接形式可衍生出垂直安裝、水平安裝、帶夾套保溫等多種整機形態。夾套型特別適用于常溫下易凝固、易結晶的介質，如石蠟、苯酚、尿素溶液等，通入蒸汽或導熱油伴熱可保持介質流動狀態。制藥行業的衛生卡箍連接方式，拆裝便捷且符合無死角設計原則。

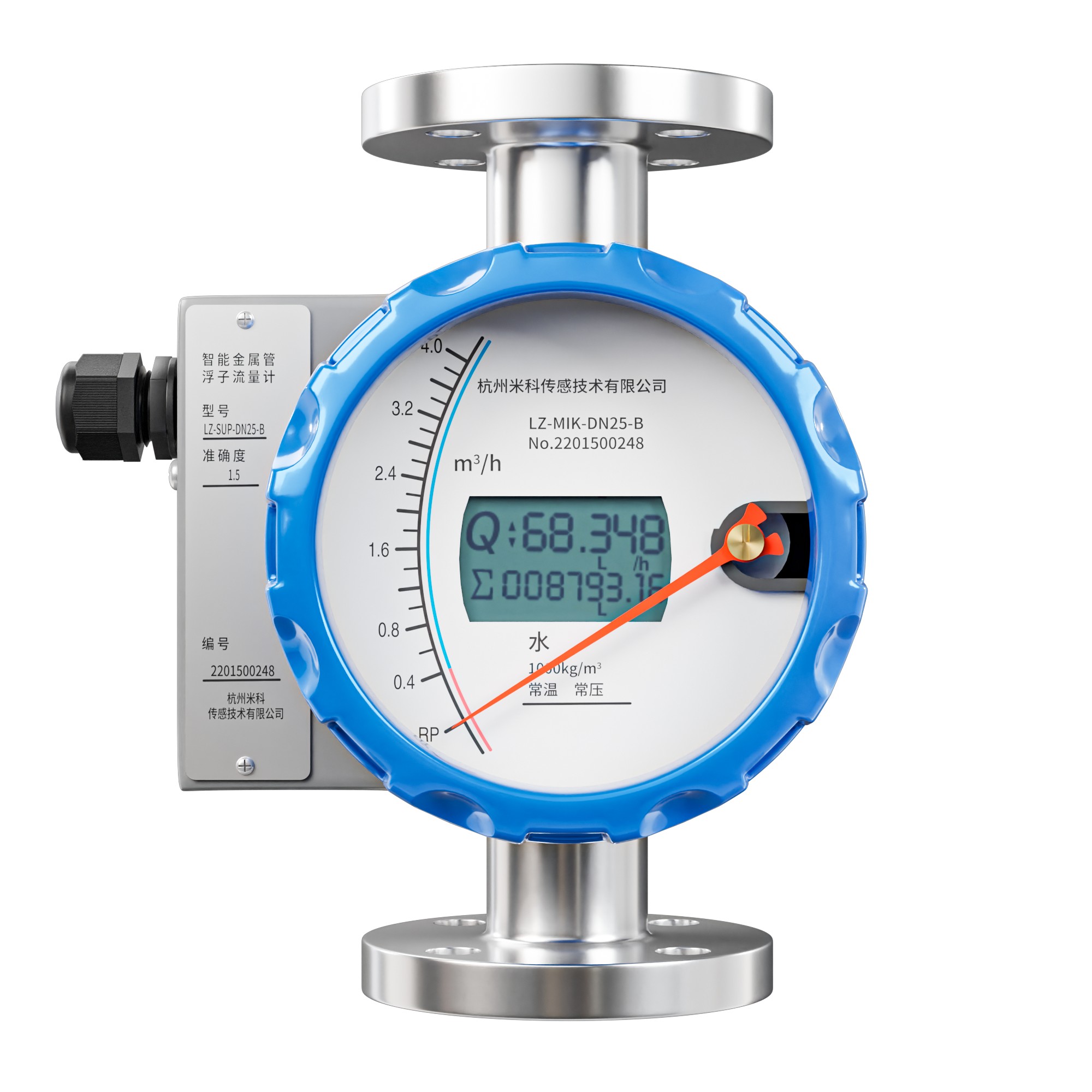

輸出信號決定系統集成度。簡裝的就地指示型無需電源，適合安裝在不易接近的管廊層，由操作員巡回檢視。遠傳型支持4-20mA模擬輸出、HART協議、RS485 Modbus通信，可無縫接入DCS或PLC系統。鋰電池供電版本解決了偏遠工位或移動設備供電不便的難題。米科的遠傳型指示器配備雙行液晶屏，同時顯示瞬時流量和累積流量，操作鍵盤集成在指示器面板上，現場參數標定無需額外工具。
計量精度要框定在現實期望內。標準精度等級為1.5級，也就是滿量程的±1.5%誤差，特殊定制可達1.0級。客觀地說，這一精度水平在變面積式流量計中屬于主流區間。在小流量段，絕對誤差以毫升計算，對配比精準度的貢獻已經足夠。若需要結算級精度，金屬管浮子流量計應作為過程監控儀表，另配高精度質量流量計或體積式流量計作為計量基準，二者形成測量互補。
米科在化工制藥行業的實踐印證
化工與制藥領域對供應商的選擇標準，從來不只是看參數表。批次記錄完整性、供貨周期穩定性、認證文件齊備度，每一項都可能成為一票否決的理由。
從生產端來看，米科具備全過程自主制造能力，量程標定、線路板貼裝、結構件加工等關鍵工序在自建產線上完成，訂單響應不需要等待外部供應鏈。針對化工項目常見的緊急備件需求或多點同時到貨的工程節奏，交期可被壓縮到較短的周期內。制藥行業新建車間或技術改造時，設計變更時有發生，米科的金屬管浮子流量計支持小批量定制，管段材質、法蘭標準、信號制式可按工程實際靈活調整，不改動核心結構的前提下響應差異化需求。
產品認證方面，金屬管浮子流量計按照國標進行設計制造，可適應大部分工業環境的合規性要求。對于制藥車間可能出現的可燃溶劑揮發環境，本安型或隔爆型選項可滿足防爆分區要求。食品和制藥行業關注的衛生符合性，通過對過流部件材質認證和表面粗糙度檢測報告予以佐證。
在長期運行維護維度上，全金屬結構賦予了儀表較長的無故障運行時間。沒有運動部件、沒有填充液、沒有易損膜片，偶爾的維護僅是清潔磁耦合組件或更換指示器電池。對制藥車間而言，減少打開管路頻次就是降低污染概率，這個隱性價值在無菌生產線上尤為關鍵。
具體型號適配建議
米科的金屬管浮子流量計系列覆蓋了化工與制藥行業小流量測量的主要需求剖面。對于常規腐蝕性介質的中小口徑工位，可選用米科標準型金屬管浮子流量計，材質標配304或316L不銹鋼，口徑從DN15到DN150可選，配套就地指示器或4-20mA遠傳輸出，性價比適合通用加藥、冷卻水、溶劑輸送等場景。對于工作壓力高于4.0MPa或溫度超過120℃的反應釜進料、高壓加氫管路，需啟用高壓高溫型規格，驗證介質溫度與壓力疊加后的綜合強度裕度。衛生卡箍連接型專門匹配制藥行業的純水、藥液管路，316L材質配電解拋光過流面，表面光潔度達到衛生級要求，卡箍拆裝方便在線清洗和滅菌。若介質含微量顆粒或纖維狀雜質，建議在流量計上游加裝磁過濾器，防止浮子卡滯，磁過濾器規格可參照所選流量計口徑匹配。
選型確認前的最后一步，務必向廠商提供完整的介質工況：介質名稱、濃度、工作溫度、工作壓力、常用流量與最大最小流量、管道口徑、環境防爆要求。米科技術團隊會根據這些參數核算浮子材質、確認流量換算系數，輸出整套配置建議。化工與制藥行業的小流量測量沒有萬用解，每一次正確選型都是對具體工況深入理解的結果。
FAQ
Q：金屬管浮子流量計測量高粘度介質時需要注意什么？
A：粘度對浮子的流動阻力有直接影響。當介質粘度超過儀表設計上限（如DN15口徑為5mPa·s，DN25為250mPa·s，DN50至DN150為300mPa·s），浮子受到的流體力會偏離標定工況，測量值將向偏低方向漂移。高粘度工況實測前應告知供應商介質實際粘度值，必要時用實際介質進行實流標定。更高粘度的介質建議優先考慮容積式流量計原理。
Q：安裝時對上下游直管段有什么要求？
A：金屬管浮子流量計對直管段的要求比差壓式和速度式流量計寬松很多。一般建議在上游保留5倍管道直徑、下游保留3倍管道直徑的直管段即可。若安裝位置受限，直接安裝在閥門出口或彎頭之后也可工作，但標定精度可能在1.5級基礎上略微降低。有條件時還是建議留出一定直管段以獲得最佳測量復現性。
