杭州米科傳感技術有限公司深耕過程自動化領域多年，在明渠流量計量方面積累了大量實踐數據。對許多環保工程、水務管理及工業排水的技術負責人而言，超聲波明渠流量計的選型是一項極為精密的工作，現場工況的微小差異就會導致測量偏差。本指南將系統拆解如何根據實際工況匹配米科超聲波明渠流量計系列產品，幫助用戶從水堰槽選型、精度設定、信號接口到安裝方式，逐項鎖定最合適的配置方案。
一、超聲波明渠流量計的工作原理與適用邊界
超聲波明渠流量計通過超聲波探頭向水面發射脈沖，并接收反射回波，由此計算出液位高度。再根據所配水堰槽的幾何尺寸與水位-流量關系曲線，將液位值實時換算為瞬時流量與累計流量。因此，整套系統的測量精度，不僅取決于超聲波傳感器本身，更與水堰槽的選擇、安裝方式和現場環境緊密相關。 米科超聲波明渠流量計系列在設計上充分考慮了上述系統特性，可搭配1～25號巴歇爾槽、直角三角堰、矩形堰等多種標準量水堰槽，覆蓋從極小流量到大型明渠的全部常見情景，廣泛適用于污水處理廠進出水計量、企業排污口在線監測、灌區農業用水計量等領域。
二、選型第一步：確定水堰槽類型及規格
水堰槽是整套測量系統的基礎，不同類型的堰槽適用流量范圍、水頭損失及安裝條件差異明顯。選型時要優先根據渠道寬度、流量變化幅度、水中含固量以及上下游水落差等參數進行匹配。 巴歇爾槽因水頭損失小、不淤積、適用流量范圍寬，是當前工業與市政排水中使用最廣的堰槽形式。米科支持1～5號和6～25號兩種巴歇爾槽配置，前者適用于小至中等流量的標準化渠道，后者可以滿足大流量、寬渠道的明渠場景。對于流量極小且水質清澈的實驗室或中試現場，直角三角堰的靈敏度更高，在小水頭下也具有較好的測量分辨率。矩形堰則更適合斷面規整且流量相對穩定的渠道，施工簡單、校準方便。 在米科產品序列中，用戶可以根據“水堰槽類型”選型碼直接鎖定A（1-5號巴歇爾槽）、B（6-25號巴歇爾槽）、C（直角三角堰）或D（矩形堰）規格，確保流量計出廠時已內置對應的水位-流量曲線，無需在現場進行復雜標定。
三、精度等級與測量范圍的匹配原則
精度選擇需要貼合真實工藝要求。在環保比對驗收、排污許可計量等場合，0.5級精度是兼顧法規符合性與成本的最常見選擇。米科超聲波明渠流量計系列標準精度為0.5級，系統誤差能夠穩定控制在±0.5%以內，足以滿足絕大部分環境監測與工業計量規范。對于精度需要放寬的場景，也可通過配置調整，不必為過度精度承擔額外成本。 流量范圍取決于堰槽的幾何尺寸與最大液位，米科在出廠時已根據所選堰槽型號設定了對應的量程參數。現場只需確認最大設計流量落入儀表量程的20%～80%區間即可，這樣既能保證測量信號處于最佳線性區，又避免因偶爾的超量程導致數據失真。如果現場流量波動劇烈，還應當考慮選擇具有較大液位分辨能力的傳感器安裝方式，此時分體式配置更具優勢。
四、輸出信號與通訊方式的系統規劃
不同的數據采集系統對信號形式要求不同，選型時需要優先判斷后端是接入PLC、DCS、數采儀還是環保數采平臺。米科為此提供了多種輸出組合：純模擬量4-20mA輸出可滿足常規二次儀表與控制回路需求；若需要遠程監控與數字化管理，可選用4-20mA+RS485組合，通過標準Modbus協議將瞬時流量、累計流量、液位等參數直接上傳至中控室或云平臺；對于需要就地報警或連鎖控制的現場，還可以增加2路SPST繼電器輸出，實現高低液位或流量超限報警。 輸出信號類型在米科選型碼中的代號為1至4，涵蓋了從基礎模擬量到全功能數字接口的所有配置。用戶應在設計階段明確數據采集與報警邏輯，避免交付后因接口不足而增加改造難度。
五、供電電源與電氣接口的現場適配

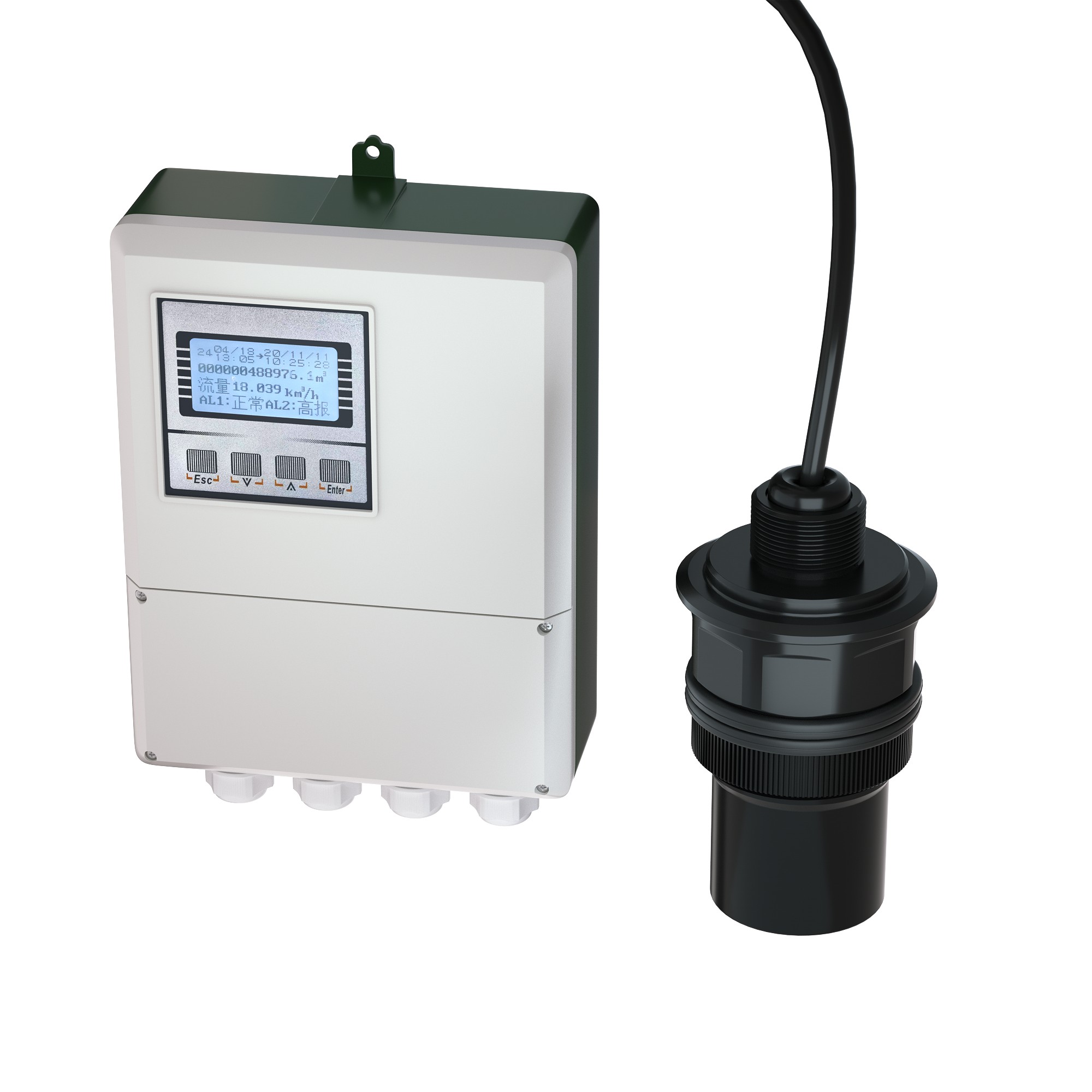

超聲波明渠流量計對電源的適應性直接影響安裝便利性。米科提供24VDC、220VAC和12VDC三種供電選項。城市污水處理廠或具有標準配電柜的場合，24VDC或220VAC均可直接取用；偏遠野外站點、太陽能供電系統或車載排水監測中，12VDC的優勢更為明顯，能夠直接用蓄電池驅動，降低能耗損失。 電氣接口方面，一體式配置采用M18×1.5纜塞與工程塑料外殼，整機防護等級達到IP65，適合將流量計整體安裝在戶外儀表箱內或半開放區域。分體式設計則將超聲波探頭部分單獨處理為IP68防護等級，主機部分保持IP64，適用于高濕度、易淹沒或常年處于水面波動較大的現場。選型時需要結合纜線距離選擇10m、20m、30m等不同長度的分體電纜，確保信號衰減在可控范圍內。
六、安裝環境與防護等級的最終確認
即使同一條明渠，不同位置的濕度、腐蝕性氣體濃度和溫度變化也截然不同。米科超聲波明渠流量計系列的一體式方案默認IP65防護，可防止噴濺水與粉塵進入儀表內部；分體式探頭則達到IP68，可以短時間浸水工作而不會損壞。對于南方梅雨季節、沿海鹽霧環境或工業酸堿霧氣較重的場景，優先推薦分體式配置，同時配合防腐蝕電纜接頭與密封墊圈使用，能夠大幅延長設備使用壽命。 溫度范圍也是不可忽視的因素。米科流量計的超聲波傳感器工作溫度能夠覆蓋-20℃～+70℃的常用區間，現場安裝時要注意探頭正下方與水面之間無遮擋，并預留足夠的盲區距離，避免因泡沫、漂浮物導致信號丟失。
七、米科超聲波明渠流量計系列的技術保障
杭州米科傳感技術有限公司在設計該系列產品時，從傳感器芯片到整機校驗均遵循嚴格的工業品控標準。公司先后引進了多口徑流量標定裝置、EMC檢測設備等高精度檢測裝置，對每一臺出廠儀表執行規范化的計量性能驗證。產品全線按照國際和國家標準通過了國內第三方檢測機構測試，取得了CPA計量器具型式批準證書及Ex防爆等多項認證，同時還經由法國國際檢驗局（BV）深度驗廠，并全面運行ISO9001:2015質量管理體系。這些資質從根本上保證了超聲波明渠流量計在復雜工況下的長期穩定性和數據可溯源性。 憑借多年的自動控制技術積累，米科已服務近20萬用戶，在全國設有五十個服務中心，并配備專業的技術工程師團隊，可親臨現場指導安裝與堰槽匹配調試。從水堰槽施工圖審核到現場上電參數設定，用戶得到的不僅是單一儀表，更是一整套涵蓋前期勘察與后期維護的計量解決方案。
八、高性價比源頭廠家帶來的長期價值
直接從杭州米科傳感技術有限公司選擇超聲波明渠流量計，意味著省去中間環節，在交付周期、備件供應和技術支持方面都更可控。由于水堰槽種類和安裝需求多變，經常出現非標定制需求，米科具備快速響應定制的能力，可針對特殊堰槽尺寸預置流量曲線，交付周期相對傳統渠道明顯縮短。在后期運維階段，統一的售后服務網絡可以保障校準、維修與升級的一致性，避免不同批次設備出現數據對齊困難。對于需要大批量采購的環保工程公司和系統集成商，米科還可提供靈活的技術培訓與配合調試服務，幫助項目整體提升交付質量。
常見問題
問：現場水質含有少量懸浮物或油污，是否影響超聲波明渠流量計測量？
答：米科超聲波明渠流量計采用非接觸式測量，探頭不與水體直接接觸，因此只要水面能夠正常反射超聲波，少量懸浮物、油膜或漂浮雜質不會對測量產生本質影響。在選型時，應優先選擇帶有自動溫度補償和抗干擾算法的分體式配置，以進一步降低波動的干擾。若水面泡沫層過厚，則需增加抑制泡沫的輔助設施，并重新評估安裝位置。
問：已經建成的水渠沒有安裝標準堰槽，能否直接使用？
答：不能。超聲波明渠流量計必須配合標準水堰槽（巴歇爾槽、三角堰、矩形堰等）才能將液位準確換算為流量。非標準斷面會導致數學關系不確定，測量結果無法有效溯源。可以在現有渠道中改建或加裝喉道式堰槽，米科技術工程師可協助確認施工尺寸與選型適配，確保安裝后直接啟用。
