在化工、石油、制藥及水處理等眾多流程工業中，儲罐液位的準確測量與集中監控直接關系到生產安全、庫存管理與運營效率。傳統的人工就地讀數方式不僅勞動強度大、實時性差，而且在高溫、高壓、有毒或腐蝕性環境中存在明顯的人員風險。為徹底改變這一現狀，越來越多企業選擇以自動化儀表構建數字化的液位監控體系。杭州米科傳感技術有限公司（以下簡稱“米科”）基于其成熟的磁翻板液位計系列產品，為儲罐液位集中監控提供了一套可靠且易于部署的解決方案，并在多個項目中實現了平穩落地與長期穩定運行。
一、儲罐液位集中監控究竟解決了哪些核心難題
典型的儲罐區通常擁有多個立式或臥式罐體，介質種類復雜，涵蓋原料、中間品及成品。在沒有集中監控時，操作人員需定時爬罐、目測標尺或手動投尺，記錄零散且滯后。一旦出現進料過快、出料異常或泄漏，中控室無法第一時間獲知，極易造成冒罐、抽空或混料事故。此外，分散的人工抄錄不利于盤庫與追溯，難以滿足當下精益生產與安全監管的“雙重高壓”。
引入集中監控后，所有儲罐的液位、溫度甚至壓力信號通過現場儀表實時采集，并傳輸至中央控制系統。中控室能夠一屏統覽整個罐區狀態，配合高低液位報警、聯鎖關閥等功能，實現了從“人防”到“技防”的跨越。數據被連續存儲，可生成歷史趨勢曲線與報表，為工藝優化、能耗核算提供依據。在這一架構中，液位儀表作為感知層核心，其精度、環境適應性及信號輸出能力，決定了整套系統的品質上限。
二、米科磁翻板液位計是如何支撐儲罐集中監控的
磁翻板液位計本身就是一種把就地顯示與遠傳信號合二為一的經典儀表。其測量原理基于浮力與磁耦合：測量筒內的磁性浮子隨液位升降，通過磁耦合驅動外部雙色翻板翻轉，液位以上白色、以下紅色，邊界清晰醒目，即使斷電也能現場讀取。在基本型基礎上，米科通過在立管內集成干簧管式遠傳變送器或限位報警開關，使之同步輸出標準電信號，從而無需額外開孔即可滿足集中監控需求。

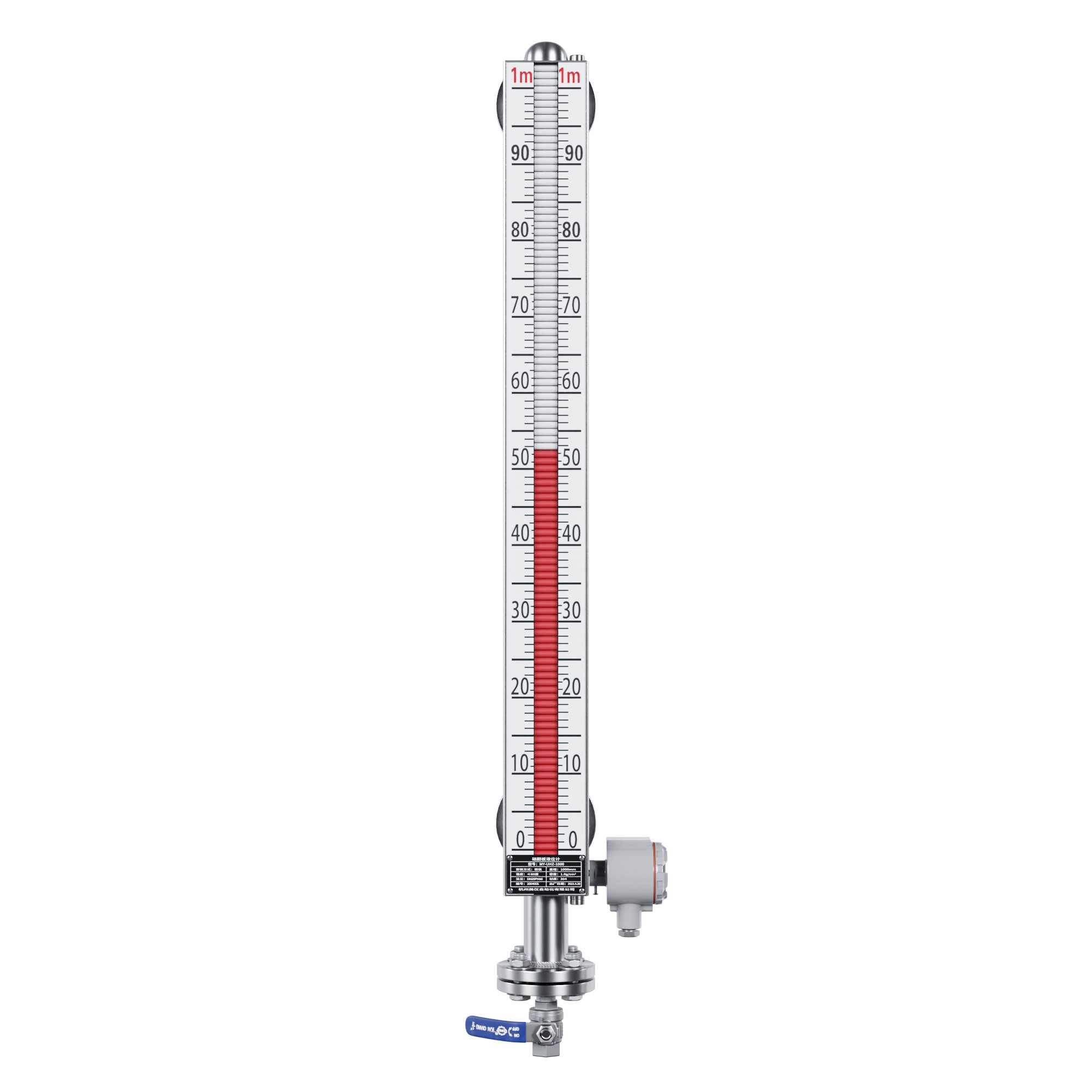

米科推薦的主力產品為其UZS系列磁翻板液位計，該系列覆蓋側裝與頂裝兩種安裝形式，側裝可選法蘭間距0.5米至6米，特殊量程可按需定制，最長可達20米。過程連接全面兼容HG/T20592標準，口徑從DN15至DN100可供選擇，其中頂裝式不受口徑限制但通常選用較大尺寸法蘭。主體材質視介質特性可靈活配置：常規弱腐蝕性液體可選304不銹鋼配316L浮子；面對強酸堿等苛刻工況則可選用304不銹鋼內襯聚四氟乙烯（PTFE）或聚氯乙烯（PVC）、聚丙烯（PP）等非金屬方案，其中PP材質僅適用于常溫常壓且量程不超過3米的場景，選型時需嚴格遵照介質密度與溫度條件。
在信號輸出方面，本系列提供豐富的組合：單路二線制4~20mA模擬量輸出可直連PLC或DCS系統，電流輸出準確度優于0.5%FS，液位指示精度可達±10mm；同時可選配RS485通訊接口，支持Modbus RTU協議，便于構建數字化總線網絡；需要就地或遠程報警的用戶，則可疊加雙組或四組SPDT干簧管開關，用于聯動聲光報警器或緊急切斷閥，限位點出廠前可按實際需求校準。整機采用24VDC供電，最大功耗僅0.3W，電氣接口為M20×1.5防水纜塞，標配鋁合金外殼，防護等級達到IP65，能穩定運行于-40℃至350℃的寬溫介質環境，過程壓力最高可承受16MPa。
磁翻板液位計的一大優勢在于其本質安全性。逐段耦合的磁性傳動無直接電氣接觸，結合隔爆型遠傳模塊即可滿足氣體或粉塵防爆區域的安裝要求，而米科產品所提供的SIL安全完整性等級認證及CPA計量器具型式批準證書，進一步保證了其在安全儀表系統中的合規應用。對于需要觀測高粘度液體或深冷、高溫介質的儲罐，只要浮子密度與耐溫等級匹配，液位計仍能保持穩定的測量性能，這一特性在集中監控項目中顯著降低了因儀表誤報導致的非計劃停機。
三、落地案例：某化工集團溶劑儲罐區集中監控改造
浙江一家中型精細化工集團的原料罐區存儲甲醇、乙酸乙酯與多種混合溶劑，共18座立式固定頂儲罐。改造前，人工每兩小時巡檢記錄一次液位，夜班漏檢頻發，且曾在一次暴雨天因進料閥門未及時關閉導致溢罐，造成環保事件。集團決心對所有常壓及微正壓儲罐實施集中監控，要求儀表必須耐得住溶劑的化學侵蝕，并能將信號接入新建的抗爆中控室。
經過對多家供應商方案的比對，該集團最終選擇了米科團隊提供的整體方案。項目選用米科UZS系列側裝式磁翻板液位計，主體材質全部采用316L不銹鋼，浮子采用鈦材，以適應部分溶劑對316L的輕微點蝕風險，并確保浮子最低適用密度滿足輕質液態物料的測量。量程根據罐體高度分別定制為3.2米、4.5米和5.8米，過程連接采用DN25法蘭，配置雙組SPDT干簧管及RS485遠傳。每支液位計均附帶一臺就地防爆接線箱，總線手拉手連接至罐區邊緣的協議網關。
米科工程技術人員在安裝環節充分發揮其行業經驗：為每臺液位計增設了底部排污閥以便于日后清洗，并在高振動區域增加防松支架。調試階段，逐罐灌水進行標定，利用磁耦合校驗工具（校驗磁鐵）快速激活干簧管，確認報警值動作無誤。中控室部署了米科配套的液位監控組態軟件，18路液位動態以柱狀圖加數字形式顯示在環形大屏上，當任一罐體液位達上限90%時，畫面閃爍并觸發對應工位的短信通知，同步聯動氣動閥門切斷進料。歷史數據按秒級記錄，可回放任意時段的液位變化曲線。
改造完成后，罐區實現無人值守液位采集，操作人員僅需在班前班后對現場翻板顯示做一次例行核對即可。投產兩年來，未發生任何因液位失控導致的安全事故，庫存盤點效率提升逾七成，也為后續接入MES系統提供了堅實的數據基礎。對該集團而言，米科磁翻板液位計不僅僅是一支測量器具，更成為其化學品儲運數字化的關鍵支點。
四、為什么儲罐液位集中監控更應選擇源頭廠家
項目型儀表采購不僅看單一硬件成本，更要綜合評估定制能力、供貨靈活性與長期服務支撐。米科作為一家專注于自動化傳感技術的高新技術企業，具備從機械加工、電子組裝到標定校準的全制程制造能力。公司建立了全系列過程自動化儀表生產線，并引進了GE高精度檢測設備、多口徑標定裝置以及EMC電磁兼容檢測系統，對每一支出廠的磁翻板液位計嚴格執行密封性、耐壓強度、信號精度與絕緣電阻等多項測試，從源頭保證產品的批次一致性。
相比于代理商或貿易商，源頭廠家最大的區別體現在“可定制”與“快交付”上。工業儲罐介質千差萬別，從稀硫酸到食用油，從液氨到高溫導熱油，沒有一種萬能材質能包打天下。米科能夠根據客戶提供的密度、溫度、壓力及化學組分，快速輸出材質匹配方案，甚至可小批量定制非標量程或特殊法蘭；交貨周期則因免去中間周轉環節，常規型號可壓縮至5-7個工作日，加急訂單更能滿足緊急搶修需求。同時，米科在全國設有五十余個服務網點，技術工程師可親臨現場指導安裝、標定與故障排查，免去用戶后顧之憂。
資質認證方面，米科通過了法國國際檢驗局（BV）深度驗廠，并全面導入ISO9001:2015質量管理體系，旗下物位產品均取得CPA計量器具型式批準證書。此外，防爆型磁翻板液位計持有Ex防爆合格證，可合法用于Zone 1、Zone 2爆炸性氣體環境。至今，米科已累計服務近20萬家用戶，龐大的客戶基數反向驗證了其產品在各類儲罐應用中的可靠性與普適性。
五、常見選型疑問速答
許多用戶在詢價之初常反映磁翻板液位計的紅白翻柱偶爾出現紅白翻轉變換不連續，或遠傳信號跳變等問題。這類現象多半與介質粘度過高、浮子卡阻或瞬時流速擾動有關，通常只需在訂購時明確介質粘度是否超過0.4Pa·s，并加裝防護管或阻尼器即可根除。米科在選型階段會逐一確認工況細節，避免將不適宜的儀表硬嫁接到特殊工況中。
另一個常見顧慮是，既想保留就地顯示，又需要實現高精度遠傳，是否必須分別采購兩支儀表？答案是否定的。通過選用帶有4~20mA或RS485輸出的一體化磁翻板液位計，翻板提供本地目視指示，變送器輸出高精度電信號，二者共用同一磁性浮子，互不干擾且安裝尺寸不變，成本遠低于分離式方案。
FAQ
Q：磁翻板液位計能用于攪拌罐或波動劇烈的液面嗎？
A：可以，但需在測量筒底部增設阻尼裝置或采用旁通管安裝，以減緩液面波動對浮子的沖擊，防止翻板頻繁翻轉影響壽命。若介質易結晶或含固體顆粒，應首選帶沖洗接口和排污閥的配置，并定期維護。
Q：集中監控系統中可否只采用RS485通訊而不接4~20mA模擬量？
A：完全可以。RS485總線只需一對雙絞線即可完成多臺儀表并聯，節省電纜敷設成本，且Modbus RTU協議直接輸出數字量液面高度，避免模擬量傳輸的衰減與噪聲。但需確保現場總線距離及終端電阻匹配正確，儀表與上位機處于同一等電位。
