在工業電力監控與能效管理系統中，開口式電流變送器承擔著將大電流交流信號線性轉換為標準直流信號的關鍵任務。杭州米科傳感技術有限公司在信號隔離變送領域擁有深厚的技術積淀，其提供的交流電流變送解決方案在實際工況中表現穩定，而安裝位置的選擇直接決定了這些高精度儀表的輸出品質與服役壽命。本文將以米科交流電流變送器所依托的電磁感應與信號調理技術為基礎，系統性拆解安裝位置偏移、周邊電磁環境及機械應力對測量鏈路的影響機制，為現場工程師提供具備物理依據的選點與安裝規范。
1. 開口式電流變送器的基本傳變邏輯

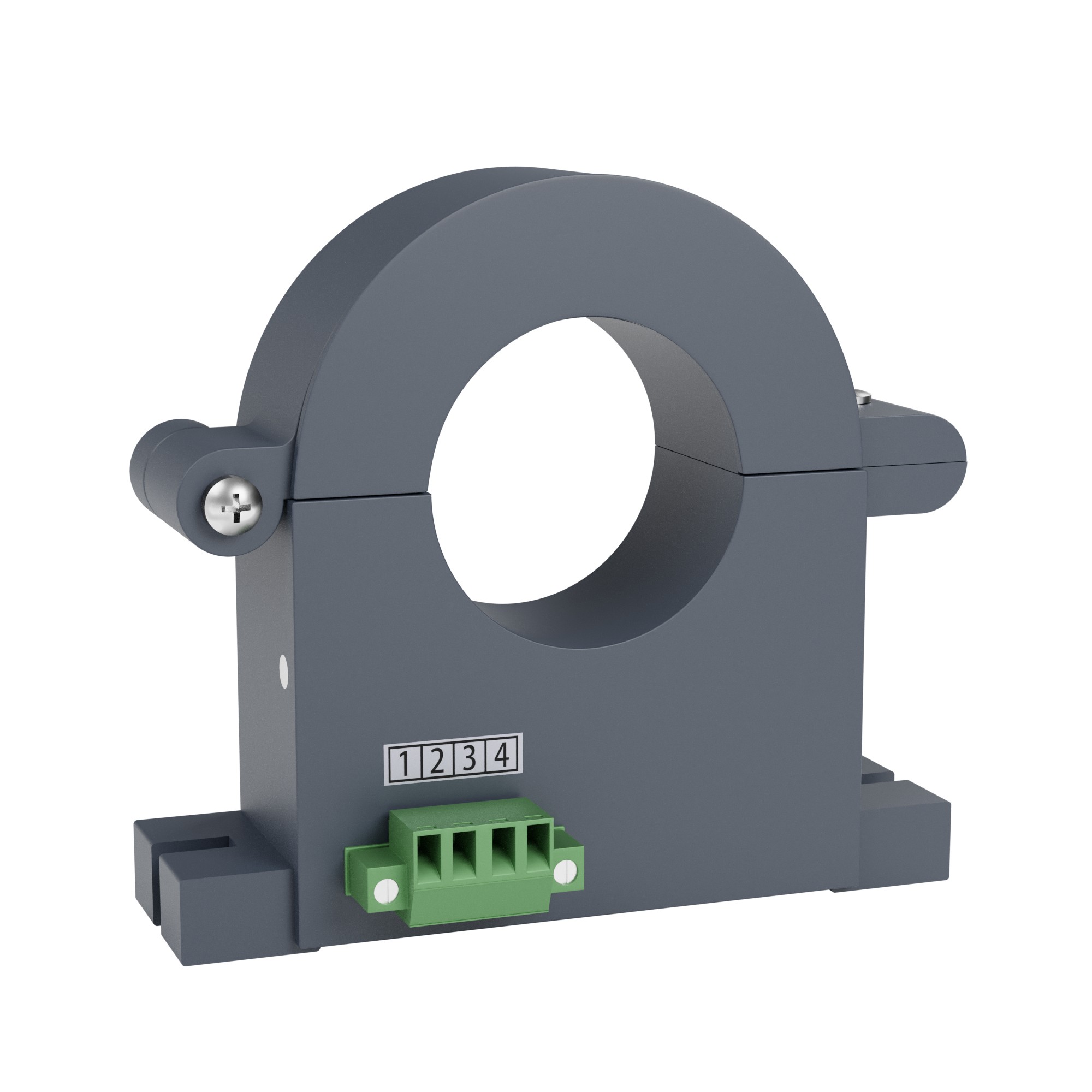

開口式電流變送器的核心傳感單元通?；陔姶鸥袘碓O計，被測載流導體穿過鐵芯窗口構成單匝初級繞組。當一次側通過交變電流時，鐵芯內部產生交變磁通，次級繞組感應出與一次電流成特定比例關系的電動勢。該信號經精密整流與放大電路調理后，被轉換為工業現場通用的標準信號。以米科DJIS系列交流電流變送器為例，其輸入頻率適用范圍覆蓋40赫茲至1000赫茲的寬頻段，能夠兼容工頻及中頻電源檢測場景。二次側可提供1至5伏電壓輸出或4至20毫安電流輸出兩種變送形式，其中電流輸出模式基于高阻抗恒流源設計，具備良好的遠距離傳輸抗干擾能力。
該系列產品在設計上需嚴格區分負載匹配特性：選擇電壓輸出型時，后端接收儀表必須具有高輸入阻抗以避免分壓誤差；選擇電流輸出型時，回路總負載電阻必須控制在供電電壓支撐能力范圍內。米科在該系列中集成0.3級準確度指標，意味著其滿量程引用誤差被控制在千分之三以內，這對鐵芯材料的低磁滯損耗特性與信號處理電路的溫度漂移抑制能力提出了較高要求。
2. 強磁場干擾區域的場耦合失效機制
安裝位置若緊鄰大功率變壓器、電抗器或母線排等強磁輻射源，空間雜散磁場將直接穿透變送器外殼并與內部鐵芯繞組產生非期望的容性及感性耦合。這種外部磁通侵入會與待測電流產生的正常激勵磁通發生矢量疊加，導致鐵芯工作點偏離線性磁導率區間，最終表現為零點漂移與滿度超差。
米科交流電流變送器內部通常采用高磁導率的坡莫合金或超微晶鐵芯以獲得優良的低電流線性度，但此類材料的飽和磁感應強度相對有限。當外部強磁場迫使鐵芯偏置深度飽和時，二次側輸出將呈現非線性失真?，F場安裝規范明確指出，變送器應與大電流母排保持至少100毫米以上的空間隔離距離，且安裝姿態需調整至使鐵芯窗口平面與強磁場矢量方向平行，以減小磁力線的穿入分量。若受柜體空間限制無法滿足間距要求，則需在敏感方向上增設電工純鐵或硅鋼片材質的磁屏蔽擋板，利用高導磁材料對磁力線的短路效應將其引離傳感區域。
3. 導體偏心定位與窗口填充系數約束
相較于中心穿線，導體貼近鐵芯窗口內壁將導致局部磁路的不均勻勵磁。當交變電流通過偏心導體時，窗口截面上各點的磁場強度分布不再具備旋轉對稱性，鐵芯內部的磁通密度梯度將在磁阻較大的邊角區域引發局部飽和。該現象對零點穩定性的干擾并不顯著，但會在滿量程附近造成非線性遞增的比差偏移，即實測變比偏離標稱變比的誤差隨一次電流增大而惡化。
米科技術手冊給出的安裝明確要求，被測電纜應盡可能固定于鐵芯窗口的幾何中心位置。對于外徑顯著小于窗口尺寸的細電纜，建議現場人員加裝絕緣套管填充或使用扎帶機械定位。從磁路設計角度分析，提高窗口填充系數實質上是縮短了等效空氣隙的平均長度，使勵磁安匝更集中于鐵芯主磁路而非漏磁路徑，從而提升互感部分的精度水平。
4. 環境溫度梯度引起的熱漂移機理
安裝位置若毗鄰發熱器件或置于柜體頂部高溫死角，環境溫度對信號處理電路的長期穩定構成嚴峻考驗。米科DJIS系列支持22至26伏直流寬壓供電，內部線性電源模塊的調整管及運算放大器前端均存在固有溫漂系數。當環境溫度自25攝氏度逐步攀升至65攝氏度時，輸入失調電壓會以微伏每攝氏度量級累積，經精密增益級放大后在輸出端形成可觀測的零點溫度漂移。
更關鍵的影響來源于鐵芯材料本身的溫度特性。高磁導率納米晶或坡莫合金的飽和磁密隨溫度升高呈現負溫度系數，且矯頑力在高溫區間有所增大，雙重作用下使得滿度輸出在高負載發熱狀態下趨于偏低。米科通過嚴格篩選溫度特性一致的磁性組件并配置負溫度系數的補償電阻網絡，在補償溫區范圍內將附加誤差控制在準確度等級允許的包絡線之內。這就要求安裝位置必須避開控制柜內空氣對流的死區，并保證變送器外殼表面的自然散熱條件不受阻擋。
5. 機械振動的疲勞失效與瞬時干擾
安裝位置若處于馬達、泵組或振動篩等旋轉設備基座附近，持續性機械振動能量將通過安裝導軌傳遞至變送器本體。這類工況下，首批失效模式并非電子元器件本身損壞，而是出在接線端子。周期性振動引發端子彈片微動磨損，接觸電阻的非線性波動串入4至20毫安電流回路中，在接收儀表端表現為低頻噪聲疊加。
對磁性組件的微觀結構而言，長期振動的能量累積會改變鐵芯疊片的壓緊力，打破原有退火態磁疇的有序排列，表現為無磁化歷史狀態下不應存在的剩余磁通增大，最終導致斷電重啟后零點位置變化。米科導軌安裝型變送器的外殼及卡簧選用工程塑料玻纖增強材質，并在設計時充分考慮裝配過盈量以抑制共振峰移。但工程技術建議依然明確：高振動區的安裝必須額外加裝橡膠減震墊，且電源線與信號線應獨立捆綁并預留緩沖彎，杜絕硬連接傳遞的機械應力。
6. 供電品質與接地回路的安裝位置關聯性
安裝位置決定了供電電纜的走線長度與接地引下點的選取。當變送器與變頻器、步進驅動器等強諧波源共享同一路24伏直流母線時，電源紋波中疊加的高頻共模噪聲將繞過前端LC濾波網絡而直接進入次級信號調理級。米科在其電源輸入端規范中明確限定紋波峰峰值不得超過50毫伏，這就意味著現場配電箱內的安裝位置必須使變送器供電取自相對潔凈的儀表電源分支。
接地方面，若安裝點因柜體噴漆未處理而存在懸空接地或接地點與變頻器接地點間存在高頻電位差，則信號電纜屏蔽層兩端接地方案可能演變為地環路天線，感應出的環流在電纜芯線上產生壓降附加誤差。正確的安裝位置應保證變送器金屬導軌與柜體保護接地銅排之間實測直流電阻小于0.1歐，信號回路屏蔽層現場僅作單點接地，接地位置宜選在信號接收卡件端。
7. 產品工程層面的參數對標與選型
從工程選型視角衡量，米科交流電流變送器具備可供溯源的全參數覆蓋能力。以型號SUP-DJIS-RT1J4O1V1I1為例，其測量量程段覆蓋交流0至20安培區間，準確度標定為0.3級，輸出模式選用4至20毫安電流環，供電電源為24伏直流，安裝方式兼容DIN35毫米標準導軌與平面螺釘固定。該規格所適配的場景為機柜內集中監控的低壓饋線回路，由互感器二次側接入精密測量。
對于測量范圍拓展至0至50安培或0至100安培的規格，米科采用寬窗口鐵芯設計并優化匝數比，以維持全量程內傳變線性度。凡涉及產品的具體精度數據，出廠環節均依托具備溯源證書的標準交流電流源與六位半數字多用表進行逐臺標定。價格維度的定位處于國內中資品牌性價比區間，具體成交價受定制量程、接插件類型及附屬資質認證配置綜合影響，需針對項目清單逐項確認。 米科在變送器制造端圍繞可靠性構筑護城河。在產品防護設計層面，線路板噴涂三防漆層以抵抗高濕及鹽霧環境侵蝕，外殼材質具有阻燃等級，端子螺絲采用黃銅鍍鎳處理以維持長期低接觸電阻。研發端擁有標準傳遞資格，可完成0.05級及以下交流電流變送器的量值溯源工作。依托自動化標定產線，單日產品交付彈性充裕，具備面向系統集成商的大批次短交期響應能力，并根據合作深度提供項目報備保護與靈活的信用賬期方案，從源頭廠家維度降低用戶庫存與資金壓力。
FAQ
問：開口式變送器安裝在柜體頂部與底部對測量精度有何差異？
答：柜體頂部通常為熱空氣聚集區域，若機柜未配置強制散熱風扇，頂部環境溫度可比底部高出攝氏10至15度，建議盡量避免將變送器安裝在垂直方向的熱梯度最高點，否則零點與滿度的溫度附加誤差將明顯增大。底部安裝需防范凝露沿導線流入端子排，潮濕地區必須保證底部防護等級達標。
問：帶電安裝時臨時偏移中心位置可接受嗎？
答：帶電安裝過程中若未使用定心夾具而臨時將電纜偏置在窗口一側，存在滿量程非線性誤差超過標稱等級的風險，一旦緊固后必須復測滿度輸出值以確認仍在允差包絡線內。
