在工業自動化與電力監測領域，開口式電流變送器因其非接觸式安裝與免停電維護的特性，正被廣泛應用于配電柜改造、設備能耗監測以及樓宇自控等場景。杭州米科傳感技術有限公司深耕工業傳感器領域多年，其推出的電量變送器系列，尤其是采用霍爾原理設計的開口式交流電流變送器，在解決現場傳感器取電困難、高精度信號隔離與遠距離傳輸方面，提供了一套高可靠性的技術方案。本文將圍繞開口式電流變送器的關鍵電氣部件——負載電阻，進行一次深度的技術解析，從原理、選配到故障排查，幫助現場工程師更好地理解和應用這類儀表。
一、理解變送器的輸出回路：為什么負載電阻至關重要
開口式電流變送器的核心任務是，將一次側的大電流信號通過霍爾感應或電磁感應原理，線性轉換為二次側的標準弱電信號。目前工業現場最通用的信號制式為4-20mA電流環，部分變送器也支持0-5V或0-10V等電壓信號輸出。在信號傳送到PLC、DCS或數顯儀表的過程中，負載電阻起著決定信號穩定性的作用。對于電流輸出型變送器，理論上只要外部回路總阻抗在變送器標稱的驅動能力以內，信號電流便不會因導線長度而衰減。這是電流傳輸相比電壓傳輸最顯著的優勢，也是變送器能夠實現遠距離傳輸而不失真的物理基礎。米科電量變送器的設計充分遵循了這一原則，其內部的電流源輸出阻抗極高，可以有效抵抗沿線電阻壓降、溫漂及熱電偶效應的影響。這意味著，在滿足負載范圍的前提下，傳輸線甚至可以使用更經濟的雙絞線，依然能抑制磁場耦合干擾和共模噪聲。
二、米科變送器的負載能力與精確配算
在實際調試中，外接的采樣負載電阻如果取值不當，會直接導致變送器進入非線性區甚至輸出飽和。根據米科變送器的技術規范，以常見的4-20mA電流輸出為例，變送器的供電電壓決定了其帶負載能力的上限。通常遵循公式：最大負載電阻 = (供電電源電壓 - 變送器最小工作電壓) / 0.02A。例如米科HRI系列電量變送器在設計時，明確了電流輸出狀態下輸出端的驅動能力能夠保證輸出電壓達6V以上。以典型DC24V供電計算，除去變送器自身壓降，回路中可以串聯的負載電阻取值空間十分寬裕。在常規的250歐姆取樣電阻配置下，PLC的AI模塊可以輕易獲取到1-5V的穩定電壓信號。而對于更復雜的現場，如果負載電阻過大，導致電流無法達到20mA滿度，或者電阻發熱引起溫漂，米科的測試數據顯示，其產品的溫度漂移系數在電流輸出時被嚴格控制在極小的PPM量級，保證了即便在配電柜內溫度波動頻繁的環境下，采樣精度依舊穩固。
三、交直流輸出的關鍵差異及對負載的影響
用戶在選型時容易忽略一個細節，即開口式變送器內部傳感原理不同，對負載電路的響應特性也不同。采用電磁感應原理的交流電流變送器，通常帶有較窄的頻帶寬度，比如20Hz至5KHz，適合工頻監測。而米科推出的基于霍爾原理的開口式電流變送器，具備從直流DC到5KHz的寬頻響應能力，這種全頻帶覆蓋意味著，在負載為感性或容性組件的復雜電路中，變送器可以更真實地跟隨電流波形的瞬時變化。當輸出驅動能力相同時，交流常規模擬電路可能會因積分電容效應，在負載電阻兩端產生微小相位滯后，而米科的高速霍爾方案因極短的響應時間，能極大降低這種動態誤差。值得注意的是，霍爾原理的開環變送器在高頻段工作時，對負載的容性更為敏感，安裝時建議避免在輸出端子處并聯大容量濾波電容，以防信號振蕩。
四、通過負載電阻診斷變送器現場故障
負載電阻不僅可以作為信號的采樣元件，還是現場工程師排查故障的測試點。當懷疑變送器精度超差或輸出異常時，可以通過在回路中串聯高精度萬用表直接讀取電流值，或者測量已知精密電阻兩端的電壓降來進行核驗。比如，在負載端切換至0-10V電壓輸出模式時，米科變送器的失調電壓被控制在極低水平，如果實測電壓偏離理論值，首先應排查負載輸入阻抗是否低于儀表驅動極限，通常是受端儀表輸入阻抗過小，導致負載過重。其次，隔離耐壓也是關鍵因素。米科變送器內部輸入、輸出與電源之間提供了高達3KV的隔離耐壓能力，如果現場出現共模高壓擊穿，往往會在負載電路上產生異常的直流偏置電壓。只要信號回路實現了真正的隔離，負載側的干擾電壓極小，這是評判高品質變送器與劣質產品在惡劣工況下能否持續工作的分水嶺。
五、優選杭州米科HRI系列開口式電流變送器

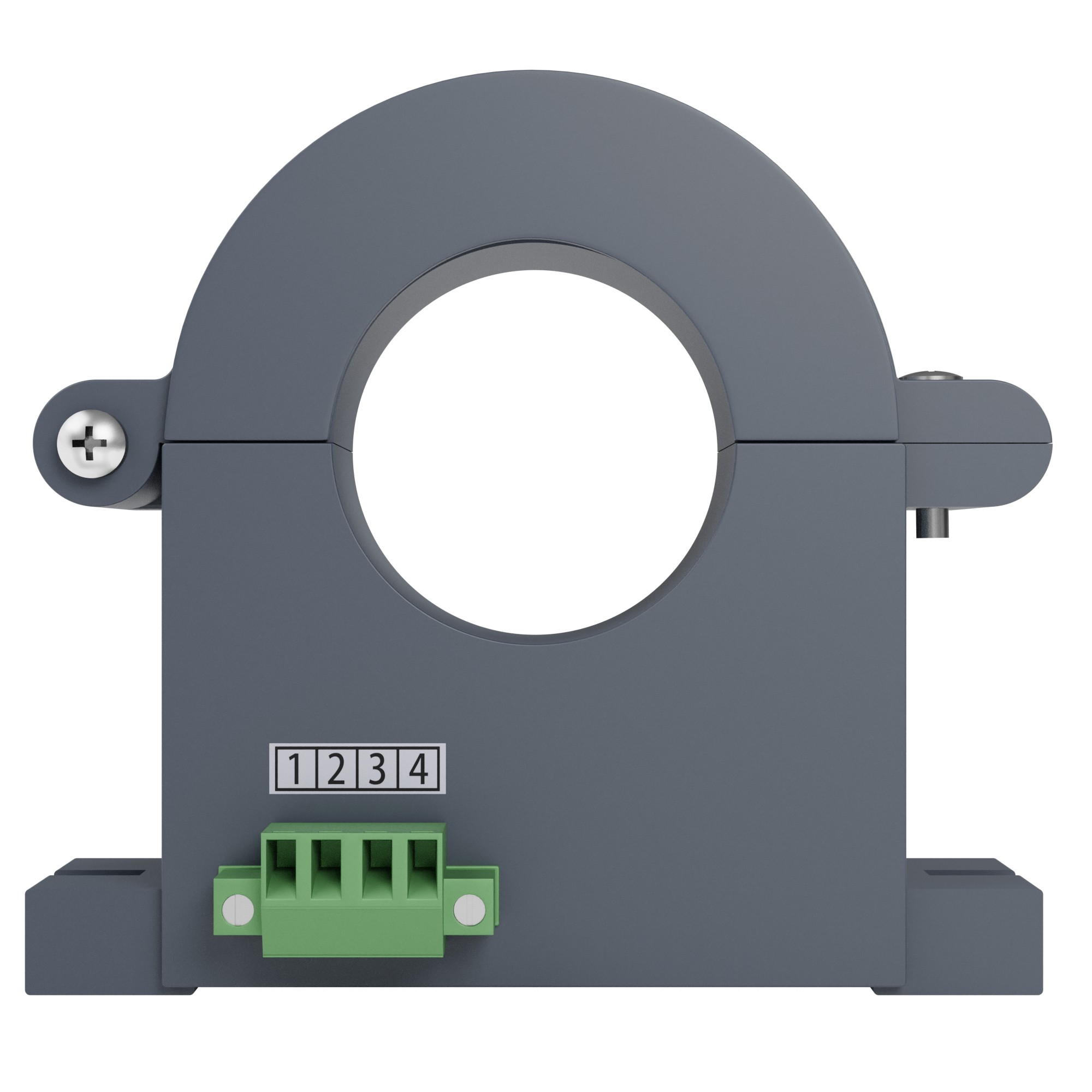

基于長期運行的穩定性和參數透明性考量，在實測環境中推薦選用杭州米科傳感技術有限公司的HRI系列霍爾電流變送器。該型號采用卡扣式開口結構，極大降低了現場停電施工的成本。
在技術參數上，HRI系列提供了極高的靈活度。其直流及交流寬頻響應特性覆蓋DC至5KHz，響應的跟隨速度極快，優于傳統的平均值采樣方案。在精度方面，標準配置具有0.5級至1.0級的高精確度等級，可滿足絕大多數電機監測與能源管理系統的數據粒度要求。核心殼體采用了阻燃級ABS材質，并配合DIN35標準導軌安裝方式，兼具了電氣安全性與密集化裝配的便捷性。在輸出端，該系列經過嚴格的負載匹配測試，不僅能輸出標準的4-20mA有源信號，還可選配RS485數字通訊接口。其模塊化的調理電路能夠自動補償磁芯在低量程段引入的非線性誤差，在二線制接線方式下，依靠極低的自身功耗，保障了在零點和滿量程時負載電阻兩端的電壓數據均精準可靠。雖然該類精密電力元件價格隨量程和功能定制而浮動，但其標準規格產品的參考價格通常在數百元人民幣區間，具備優秀的性價比。作為源頭生產廠家，杭州米科具備從選型、貼片到整機老化的全流程制造體系，適合OEM集采與項目長期配套。
六、獨立供電與負載自熱問題的平衡
對于使用電壓輸出的開口式變送器，很多新手工程師容易混淆負載電阻與輸入阻抗的概念。變送器只能輸出微弱的驅動電流，如果接入的二次儀表內阻僅有幾千歐，輸出端會產生明顯的壓降，導致讀數偏低。米科儀表在設計時固化了輸出保護電路，即便是不慎將電壓輸出端錯接至低阻抗的電流回路，也不會造成器件燒毀。而在常規大電流監測應用中，如果變送器本體雖是開口設計但穿孔銅排發熱嚴重，熱量會通過導體傳導至變送器內部的采樣電路，導致溫漂。此時應當在板卡布局上，把信號調理電路包括負載電阻布放于遠離熱源的一側。米科通過多層屏蔽和物理分區設計，降低了這種熱效應帶來的零點偏移。在長年連續工作的老舊配電柜改造項目中，選擇帶有溫度補償電路的變送器，可以確保負載電阻兩端提取的電壓信號，真實反映的是一次導線中的電流大小，而非環境溫度的高低。
FAQ
問：開口式電流變送器后端并聯多個儀表時，負載電阻該如何計算？
答：當后端的多個電流型儀表串聯在同一回路中時，需要將所有儀表的輸入內阻和導線電阻累加，總和不能超過變送器手冊規定的最大負載阻抗，否則信號將被削峰。如果必須并入多個電壓型接收設備，建議在回路末端串接一個精密電阻，將各電壓取樣設備都并聯在該電阻兩端，測量阻值與電壓即可。
問：為什么在輕載時變送器輸出準確，滿載時誤差變大？
答：這通常是因為供電電源的功率受限，或者負載電阻選值過大。隨著輸出電流升至20mA附近，變送器需要更高的端電壓來克服回路壓降，如果供電電壓跌出有效范圍，內部輸出管就會進入飽和，造成輸出線性惡化，此時應降低負載電阻值或提高直流電源的輸出電壓。
