在工業現場配電系統運維與能效管理中，開口式電流變送器正逐步替代傳統閉口互感器，成為老舊回路加裝監測節點的優選方案。這類儀表最大的工程價值在于安裝時無需斷開一次回路電纜，徹底解決了停電施工的痛點，尤其適合數據中心、樓宇配電、工廠設備改造等無法輕易斷電的場景。杭州米科傳感技術有限公司依托在自動化傳感領域多年的技術儲備，推出了覆蓋交流、直流及寬頻測量場景的開口式電流變送器系列，為不同需求的用戶提供了免拆線、高兼容性的信號轉換方案。
開口式電流變送器的核心本質是將一次側的大電流信號線性轉換為標準模擬量（如4-20mA）或數字信號（RS485），送入PLC、DCS或能源管理平臺。米科在該品類下提供了基于互感原理和霍爾原理的兩條產品技術路線，分別對應純交流測量和交直流通用測量場景。前置說明一點，電流變送器嚴格區別于電流互感器：后者輸出的是二次側按比例縮小的電流信號，帶載能力有限；而變送器內部集成了信號調理電路，可直接輸出有源標準信號，抗干擾能力更強，更適合長距離傳輸至控制系統。
1. 開口式電流變送器的核心應用場景

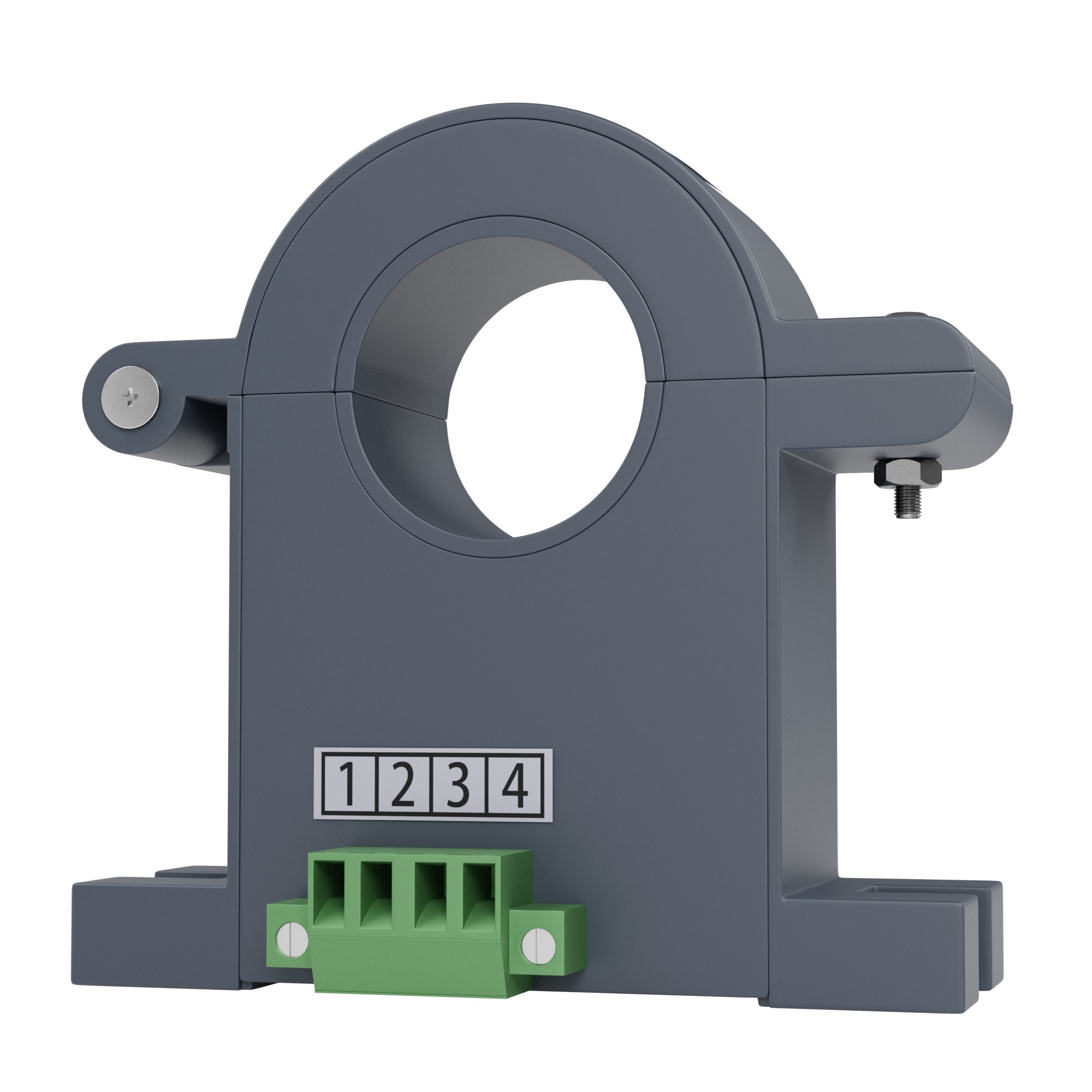

在實際工程項目中，選擇開口式結構往往不是因為性能最優，而是工程條件受限。絕大多數新增電力監控點位的老舊配電柜，內部銅排或電纜已壓接成型，且處于帶電運行狀態。此時若選用閉口式互感器，不僅需要申請停電窗口，還可能面臨電纜長度不足、銅鼻子拆裝困難等附加問題。米科電流變送器的分體式開環結構設計，使得施工人員只需將傳感器的活動鐵芯打開，卡入被測線纜后鎖緊即可完成物理安裝，單點安裝效率可提升數倍。
從測量對象來看，開口式電流變送器主要承載三類應用：第一類是配電饋線回路的工頻電流監測，用于能耗統計與過載預警，頻率范圍集中在40Hz至1kHz；第二類是非線性負載（如變頻器輸出側、UPS回路）的電流測量，要求變送器具備真有效值響應能力，避免因諧波導致測量值偏低；第三類是直流系統（蓄電池充放電、直流電源柜）的電流測量，必須采用霍爾原理的開環傳感器，實現非接觸式直流信號檢測。
2. 關鍵參數逐項解析：測量原理與輸入范圍
選型的第一道關口是確認被測信號的電流類型與幅值范圍。米科開口式電流變送器在交流場景下多采用電磁感應原理，通過開環鐵芯聚集磁力線，二次線圈感應出電壓后再經調理輸出標準信號。該原理技術成熟、溫漂小，但僅適用于工頻及中頻交流電流。當測量范圍在0至100A AC區間時，可選用開環孔徑較小的型號；超過200A AC時，對應需要配置更大孔徑的產品，以確保有足夠空間容納粗線徑電纜，并避免鐵芯磁飽和引入非線性誤差。
若被測回路存在直流分量，或本身就是直流系統，則必須選擇基于霍爾原理的開口式電流變送器。霍爾傳感器通過檢測電流導線周圍磁場強度來線性反映電流大小，天然支持交直流通用測量。米科霍爾原理開口式變送器的直流電流測量范圍可拓展至0至800A DC，交流測量同樣覆蓋到800A AC。需要注意的是，霍爾器件對溫度敏感，因此這類變送器在出廠前通常需經過老化與溫度補償校準。在變頻測量場景下，米科的變頻型電流變送器支持高達5kHz的真有效值測量，可精準捕捉變頻器輸出端的非正弦波電流有效值，避免平均值測量原理帶來的顯著誤差。
3. 關鍵參數逐項解析：頻率響應與準確度等級
精度等級直接關系到能耗數據的可信度與保護動作的可靠性。行業慣例對電流變送器的精度做如下分級：用于成本核算和貿易結算的場景，建議不低于0.5級；用于設備級狀態監測與趨勢管理，1.0級即可滿足需求；用于粗略的過電流報警，2.0級在經濟性上更具優勢。米科開口式電流變送器涵蓋從0.3級至2.0級的不同準確度檔次。例如針對純交流工頻測量，可提供0.3級的高精度選配，滿足精密配電監測要求；而在小量程交流電流（如0至10A AC）且采用互感原理時，受限于小信號信噪比，標準產品精度通常標定為2.5級。對于霍爾原理的直流或交直流通用型號，標準產品精度普遍在1.0級。
頻率響應這一參數極易被忽視。普通工頻電流變送器的標稱帶寬為20Hz至1kHz，只要待測信號是標準的50Hz正弦波，即便標稱頻帶窄也完全夠用。但若將此類變送器安裝在變頻器輸出端，高次諧波會超出傳感器帶寬，導致測量值嚴重偏低。米科為此提供了專門的變頻電流變送器選型，在選型時切換至真有效值響應模式，可準確測量0至5kHz范圍內的畸變波形。此外，對于直流變送器還需關注零點失調和溫度漂移系數，這些細節參數通常在企業公布的型式檢驗報告中可查。
4. 關鍵參數逐項解析：輸出信號類型與供電電源
輸出信號決定了變送器與上位系統的對接方式。工業現場最通用的標準輸出是4-20mA模擬電流信號，其抗干擾能力優于電壓信號，且可通過信號線兩線制供電回傳，大幅節省電纜成本。米科開口式電流變送器可提供三線制4-20mA輸出（需獨立供電）、0-5V、0-10V、1-5V電壓輸出，以及RS485數字通信輸出。需要特別指出的是，米科還提供了交流電流輸入場景下的二線制4-20mA接口，變送器直接從信號回路取電，無需外接電源，特別適合現場取電困難的老舊成套柜改造。
供電電源方面，24VDC直流是過程自動化領域的黃金標準，適配絕大多數PLC模擬量模塊。在部分缺乏直流電源的強電配電間，米科也為開環孔徑不小于50mm的變送器款式提供了110V或220V交直流供電選項，可直接從柜內照明或插座回路取電。選型時務必確認供電電壓與現場條件的匹配性，否則輕則無法啟動，重則燒毀電源模塊。
5. 關鍵參數逐項解析：開環孔徑尺寸與安裝方式
孔徑大小是開口式變送器的外在選型制約條件，直接決定能否順利卡入被測導線。米科針對不同電流等級預設了多擋開環孔徑：20mm孔徑主要適配小截面分支回路電纜，100A以下交流電流選型基本可覆蓋；25mm孔徑對應測量范圍可達200A AC；38mm和50mm孔徑則面向200A至500A區間的饋線回路；80mm孔徑主要用于600A及以上的母排或大截面電纜。霍爾原理產品同樣遵循孔徑隨量程遞增的規律，但直流或交直流大電流時，霍爾器件本身發熱成為限制因素，因此需要在保證安全間距的前提下，選擇比計算孔徑大一級的型號以利于散熱。安裝方式方面，米科開口式電流變送器標準配置為平面螺釘固定，底板預留安裝孔，可直接在柜內背板或橫梁上打孔鎖固。
6. 關鍵參數逐項解析：隔離類型與電磁兼容性
電流變送器處于一次強電回路與二次弱電控制系統之間的關鍵節點，其隔離能力對系統安全至關重要。米科電流變送器標準配置輸入與輸出隔離，部分全功能型號支持輸入、輸出與電源三端隔離。隔離耐壓參數若有更高要求，應查閱具體型號規格書中的工頻耐壓值和沖擊耐壓值。此外，電磁兼容性也是開口式變送器在惡劣工業現場可靠運行的保障。合格的變送器應具備抗電快速瞬變脈沖群、抗浪涌及抗射頻傳導干擾的能力。米科配備專業的EMC檢測設備，每批次產品均按嚴苛規范執行出廠前的抗擾度測試，保證在變頻器、接觸器等強干擾源附近長期穩定運行。
7. 選型決策參考與米科系列推薦
根據實際工程項目經驗，用戶可以借助以下決策矩陣快速鎖定型號：若是純交流工頻配電柜分支回路，且電流在0至100A級別，優先選擇米科互感原理開口式電流變送器，孔徑20mm或25mm，精度1.0級，輸出4-20mA，24VDC供電，兩隔離即可滿足需求；若是變頻器輸出或含有大量諧波的回路，應將選型切換為真有效值響應型，頻率范圍至少覆蓋5kHz，精度1.0級，并采用輸入、輸出、電源三隔離以抑制共模干擾；若面對蓄電池充放電、光伏匯流箱等交直流混合回路，只能選擇霍爾原理開口式電流變送器，配合RS485數字輸出或4-20mA模擬輸出，同時確認溫度工作范圍滿足戶外柜環境要求。
在所有選型的最后環節，需要將以上參數組合成完整的訂貨代碼。米科的交流電流變送器系列遵循公司標準型號體系，用戶在詢價時只需提供測量范圍、電流類型、精度、輸出、供電、孔徑和隔離類型等信息，即可獲得準確的選型匹配與貨期反饋。涉及到直流或霍爾原理的開口式電流變送器，同樣可依據型號譜系快速鎖定對應的七至八位選型碼。
選擇米科作為供應商，不僅僅是購買一臺儀表，更是獲得從方案設計到現場聯調的全周期技術服務。米科先后引進了GE氣機、多口徑流量標定裝置及全套EMC檢測設備，并設有嚴格的出廠檢測規范，在自動化控制領域已累計服務近20萬用戶。作為源頭自動化儀表廠商，米科具備快速的定制響應能力與靈活的交貨機制，多數標準型號開口式電流變送器可實現現貨供應。專業的區域技術工程師可親臨客戶現場指導安裝，解決卡線干擾、信號環地異常等工程實際問題。
FAQ
問：開口式電流變送器安裝后沒有輸出信號，如何排查？
答：首先用萬用表測量供電端子，確認電壓極性正確且在容許范圍內。其次檢查被測電纜是否穿過傳感器中心孔，且電纜屏蔽層或鎧裝未形成短路環。若供電與安裝無誤，可在通電狀態下測試輸出端子，模擬量輸出回路應有對應比例電流。若輸出始終為零或低于4mA底限，可能是量程選型過大，實際運行電流低于傳感器最小分辨電流，此時應考慮換用小一檔量程。
問：現場諧波含量高，如何選擇電流變送器避免測量不準？
答：必須選用標稱真有效值測量的電流變送器，而不能使用平均值響應型產品。確認產品頻率帶寬是否覆蓋現場主要諧波成分，例如變頻器輸出端建議選5kHz帶寬。同時檢查變送器的波峰因數指標，通常應不低于3，以適應尖峰電流波形。若信號需遠傳，優先采用RS485數字輸出，避免模擬量傳輸過程中引入額外干擾。
