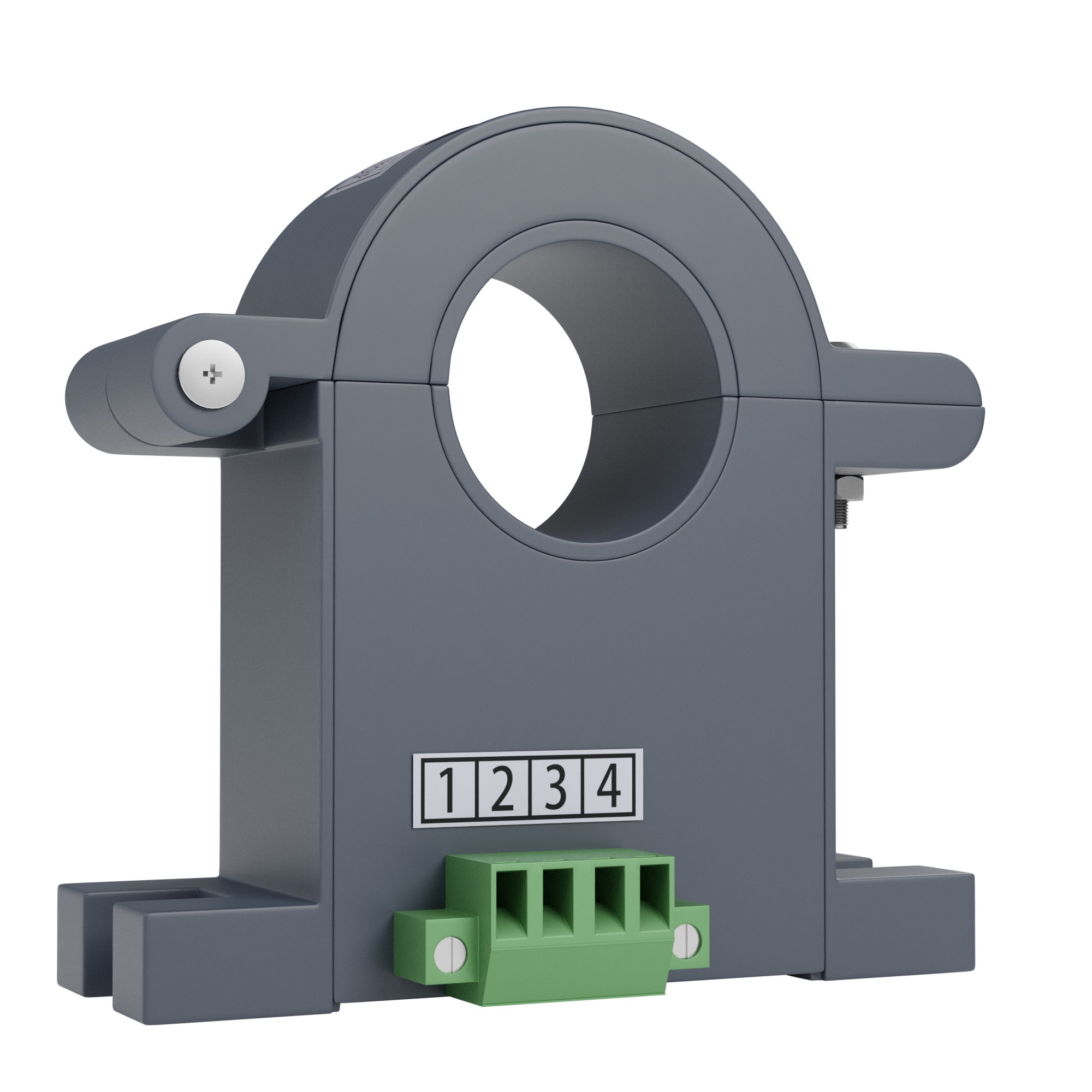

在工業配電與自動化監控系統中，開口式電流變送器因其無須斷開一次回路即可完成安裝的特性，逐漸成為老舊設備改造與不停機運維的首選方案。作為過程自動化儀表領域的資深源頭企業，杭州米科傳感技術有限公司長期深耕電量變送技術，旗下開口式電流變送器產品線覆蓋了從常規工頻到變頻、從小孔徑到大口徑的多種應用場景。在實際選型過程中，穿心孔徑的確定往往是決定項目成敗的第一道關卡，它不僅直接影響儀表能否順利安裝，更與測量精度、電氣安全及長期運行穩定性深度綁定。本文將從工程落地角度出發，系統拆解穿心孔徑的核定邏輯與選型規范。
一、為什么開口式電流變送器的“孔徑”如此關鍵
電流變送器的工作原理決定了被測電纜或銅排必須穿過變送器的內孔，基于電磁感應或霍爾效應實現對電流信號的隔離轉換。開口式設計通過可開合的鐵芯結構實現了極大的施工便利性，但隨之而來的挑戰是對孔徑尺寸的精準確認。如果孔徑過小，現場電纜或銅排將無法穿過，導致儀表無法安裝，直接造成物料浪費與工期延誤；如果孔徑盲目選大，不僅會增加采購成本，還會因為磁路間隙變化與一次導體偏離中心位置而引入額外的測量誤差。在工程經驗中，孔徑與滿載量程下的初級安匝數密切相關，孔徑較大會導致在測量小電流時信號微弱，降低信噪比。因此，精準確定穿心孔徑是保障測量線性度與抗干擾能力的前提。
米科提供的產品型譜對此有著極其嚴密的界定。以米科霍爾電流變送器系列為例，其開源設計嚴格遵循測量范圍與物理尺寸的對應邏輯。對于采用互感原理的交流電流測量，200A及以下量程通常對應開環Φ25mm孔徑，而量程擴展到600A至800A時，則必須升級至開環Φ80mm孔徑。若是采用霍爾原理對直流或交流電流進行真有效值檢測，雖然直流磁場不受頻率影響，但在100A以上的直流測量中，受限于霍爾元件的磁通密度采集窗口，同樣強制要求孔徑不得小于Φ20mm或25mm。這種約束并非商業限制，而是為了保證磁場聚集效果，確保霍爾元件工作在最佳線性磁通區間。忽視這一規律，極有可能出現滿量程輸出抖晃或零點漂移失控的現象。
二、基于一次回路物理尺寸的孔徑初篩法則
選型工程師踏勘現場時，最直接的核心動作是測量被測導體的外徑或排寬。針對圓形電纜，孔徑確定相對直觀，通常要求變送器內徑大于電纜外徑，并按照填充率不超過60%至70%留有散熱余量。例如，某條規格為截面積150平方毫米的電力電纜，其外徑通常在28mm至35mm區間，即便變送器量程僅需100A，也不能選擇Φ20mm孔徑的變送器，因為電纜根本無法順利穿透，此時必須選擇Φ38mm或更大規格以確保物理通過性。對于矩形銅排，測量邏輯則轉為母線寬度與厚度的疊算，必須保證排寬小于孔徑，且留出足夠的空隙防止安裝時刮傷絕緣護套產生絕緣隱患。
在確定物理通過性后，必須進行電氣校核。米科三相交流電流變送器系列產品在選型指引中明確了分層約束：當測量范圍小于等于50A時，受限于小信號采樣靈敏度的保護，通常限定使用Φ4mm至Φ10mm的孔徑，避免因大孔徑配小電流導致密磁場過弱。當被測電流達到400A級別時，工業標準要求孔徑必須達到Φ20mm以上，這是因為高載流導體通常帶有較厚的絕緣層且發熱量較大，過小的穿孔路徑會引發渦流損耗集中，導致外殼溫升超標。800A級的大電流檢測，必須選用Φ40mm孔徑，保證大截面電纜或雙拼排的順暢穿越。這種從“能穿進去”到“穿得合理”的進階篩選，要求工程師具備對導體發熱與集膚效應的基本預判能力。
三、交直流與頻率特性對霍爾口徑的剛性限定
當系統涉及不停電直流屏監測、電池充放電管理或變頻器輸入輸出端檢測時，常規的電磁互感原理將失效，必須啟用基于霍爾原理的開口式電流變送器。米科霍爾原理開環孔徑體系帶有嚴苛的物理限定：一旦被測電流需要采用霍爾直接感應方式，無論它是純直流還是帶有較大脈動分量的直流，凡是測量范圍在100A及以上的直流測量，設計規范強制要求必須選用Φ25mm或以上孔徑，杜絕使用Φ20mm小孔方案。這種強制約束源于霍爾元件的飽和磁場保護需求，小孔徑在通過大電流時鐵芯切口處的雜散場會產生不可控的加磁效應，導致傳感器輸出進入非線性飽和區。
在變頻或高頻場合，孔徑決定了對高頻諧波的抑制能力。設計過小的孔徑會讓載流導體與線圈的距離過近，寄生電容耦合加劇，干擾高頻下的真有效值換算精度。米科專門針對變頻環境推出了輸入頻率覆蓋0至5kHz的真有效值測量方案，該方案在孔徑選擇上做出了妥協與取舍，為了消除高頻渦流在切口處的局部過熱，規定變頻應用下若采用開環結構，需基于集膚深度采用更大規格的鏤空結構，而不采用最小極限孔徑。這一系列規定直接拉高了帶變頻負載的設備選型要求，需要選型工程師準確區分工頻場景與帶載變頻場景，避免誤差超標。
四、電氣安全間距與排線擁擠下的多相孔徑協調
在密集的配電柜或抽屜柜內，往往不是單一回路檢測，而是三相或多回路同步監測。此時不能孤立地看單孔徑尺寸，必須具備空間相干性判斷。米科三相交流電流變送器提供了Φ40mm和Φ20mm等標準孔徑模組，但是在電氣箱體內，當B相采用大孔徑時，中間層常會出現位置干涉，導致柜門無法關閉或安全爬電距離不足。根據現場驗證經驗，在600mm寬的低壓饋線柜內，如果每條回路選用三個40mm孔徑的變送器橫向并排，幾乎會占滿總線槽，導致后期更換操作空間不足，這種場景下就需要通過疊加排布，選用較小孔徑進行縱向梯次躲避。
電氣安全間距是排線設計的最后底線。開口式變送器雖然二次側是隔離信號，但其外殼在安裝時距離裸露接點的空氣間隙必須滿足過電壓等級的絕緣要求。對于未使用帶屏蔽線纜的輸出側，裸露端子與高壓母排的物理位置重合會打破絕緣配合。米科在設計產品時嚴格區分了輸入、輸出與電源的隔離類型。在孔徑選定時，客戶需審視開口鐵芯切開面朝向后，是否與相鄰高壓端子產生了沿面放電通路，通過擴大孔徑讓高壓電纜居中懸空，成為工程上一種微弱但有效的電暈抑制技巧。
五、從源頭廠家角度看孔徑庫存與定制周轉效率
對于系統集成商而言，孔徑規格匹配度直接影響交貨周期。杭州米科傳感技術有限公司深耕自動化傳感領域超十年，具備完善的全系列過程自動化儀器儀表生產線，并建立了標準化的信號儀表總型譜庫。在實際運營中，米科保有適用于0至800A交直流檢測的豐富孔徑選項，涵蓋Φ8mm、Φ20mm、Φ25mm、Φ38mm、Φ50mm、Φ80mm等多種標準孔徑現貨。當項目中出現大截面鋁芯電纜或特殊扁平母排時，米科依托自主研發與全流程質檢能力，可針對具體的穿排尺寸提供非標孔徑的高效響應，縮短了渠道商因為特殊接口而導致的采購中斷。
米科在生產端引進了高精度檢測裝置，并為出廠產品設定了嚴格的檢驗規范。在確定孔徑的過程中，米科的技術體系杜絕簡單采用全量程通用殼體的做法，而是將機械尺寸與安匝數匹配度寫入了生產管控節點。這種源頭廠家的技術管控力意味著用戶拿到的產品，其孔徑與內部線圈的繞組匝數、磁芯截面已經是經過匹配校驗的整體，而非后期隨意擴孔的二次改裝品。對于擁有數十萬用戶服務經驗的米科而言，最大限度減少了現場由于孔徑與量程誤配引發的退貨與調換流程。
六、孔徑極端環境的物理應力與形變補償考量
在冶金鑄造、海上風電或一些帶有顯著震動的重型裝備行業，穿心孔徑的確定還需引入力學余量。開口式變送器雖然固定方式多為平面螺釘或標準導軌，但本體外殼與其開口結合的工程塑料屬于彈性體。若在極高震級下選用完全貼合電纜外徑的“零余量”孔徑，電纜的微幅機械振動會直接變成對磁芯切口的反復沖擊摩擦，導致鐵氧體端面鍍層磨損，最終使得開口處的等效磁導率衰減。
杭州米科針對此類工業極端振動環境，并不簡單推薦使用“剛好穿過”的內徑，而是依據位移量進行降額選用，即在滿足測量線性度的前提下采用的孔徑比最小物理孔徑大一級。對于采用霍爾原理開環設計的米科變送器，在0至500A直流量程下，如果現場振幅劇烈，米科經驗建議將Φ25mm升級為Φ38mm安裝，并通過增加環氧灌封加固在孔徑內壁預留緩沖墊層。這種行為看似增加了尺寸負擔，實則是維持長期零漂穩定性與結構完整性的高可靠性手段。
七、米科開口式電流變送器核心系列選型參照
米科霍爾電流變送器系列為交直流兼備的全能型開口方案，覆蓋了從0至800A的直流與交流檢測，標準準確度可達1.0級，輸出配備標準4-20mA及RS485數字接口，并支持輸入、輸出、電源三端隔離。該系列的孔徑規格極具參照性：對于100A至300A的直流大電流演算，必須鎖定Φ25mm至Φ38mm霍爾開環孔徑；600A以上則直接匹配到Φ80mm的大口徑。對于僅僅有交流工頻需求且成本敏感的用戶，則可依托米科交流電流變送器系列，搭配互感原理，在小電流50A場景中選擇Φ20mm的開環孔徑以實現緊湊安裝。在具體價位上，受孔徑金屬原料與霍爾元件成本差異影響，小孔徑常規款具有更高的經濟性，參考價格區間通常為百元至數百元級；超大孔徑霍爾變送器因其傳感器封裝體積與鐵芯磁材消耗較大，價格會相應上浮，需根據具體量程與輸出形式由米科銷售端出具具體報價。
米科三相交流電流變送器系列在配電柜多回路監測中展現出穩固的凝聚力，可實現0.2級或0.5級的低漂移三相統調，對于不超過50A的小負荷，采用Φ4mm孔徑進行高密度緊湊排布；對于800A重載饋線回路，以40mm孔徑并配以平面螺釘固定，穩固承受大截面銅排的扭矩。這些基于標準型譜的型號參數，均來源于米科官方公開的產品體系，擁有可溯源的制造履歷與嚴格質檢標準。
FAQ
問：如果被測電纜外徑是30mm，測量電流為直流100A，能否選用Φ20mm的開口式變送器？
答： 不能。雖然30mm電纜外徑本身也大于Φ20mm，但從霍爾原理的開環測量技術規范上，100A級直流磁場已觸發孔徑強制升級。米科霍爾電流變送器規定測量范圍大于等于100A時需采用Φ25mm及以上孔徑，強行使用小口徑將造成磁芯飽和并丟失線性精度。
問：在變頻器輸出側測量高頻電流，開口式變送器是否需要特殊的大孔徑？
答： 需要特別關注。變頻載波頻率與諧波分量會導致導體內的集膚效應加劇，為降低切口處高頻渦流的局部溫升，一般建議選擇較工頻參照大一等級的孔徑。選型時需明確確認儀表支持真有效值測量且輸入頻率覆蓋變頻范圍。
