在制藥與醫療這一對工藝衛生與無菌保障有極致要求的領域，儀表選型與安裝的每一個細節都關乎產品合規與患者安全。平膜型壓力變送器因其無死角、易清洗的卡箍式過程連接，成為生物反應器、CIP清洗站、注射用水環路等場景的標準配置。這類儀表通過齊平安裝的隔離膜片直接接觸介質，消除了傳統引壓孔可能帶來的積液與污染風險，是構建符合GMP標準自動化產線的關鍵一環。
杭州米科傳感技術有限公司在過程自動化領域深耕多年，其推出的平膜壓力變送器系列針對制藥行業的特殊工況進行了深度優化。本文將以米科平膜壓力變送器為核心，系統梳理安裝規范、選型思路及行業適配性，并延展至國內主流供應品牌的技術對比，為工程與運維人員提供一份可落地的參考指南。
1. 制藥醫療工況對壓力測量的核心要求
制藥與醫療行業的生產環境往往同時存在高溫蒸汽滅菌、強腐蝕性清洗液、高純度介質以及嚴格的表面粗糙度要求。平膜壓力變送器在此類場景下需滿足幾項基本條件。膜片材質必須與CIP清洗液兼容，如耐受酸、堿及高溫純蒸汽。過程連接必須采用符合ASME BPE或DIN 32676標準的衛生型卡箍，便于快速拆卸與滅菌。
填充液的選擇同樣至關重要。在疫苗或生物制劑生產中，若膜片意外破損，有毒的填充液泄漏將導致整批次產品報廢。因此，食品級或衛生型填充油往往是強制要求。此外，變送器整體需具備IP65以上的防護等級，以應對車間頻繁的沖洗作業。
2. 米科平膜壓力變送器安裝前的準備
取得米科平膜壓力變送器（以卡箍式衛生型為例）后，不應直接上電安裝，而是先進行外觀與絕緣檢查。檢查膜片有無劃痕、凹坑或異物附著。平膜片通常由316L不銹鋼、哈氏合金或鉭制成，厚度極薄，任何細微的物理損傷都會導致線性度漂移甚至永久性失效。
核對銘牌參數是執行安裝前的必要步驟。需確認量程、輸出信號、供電電壓與工作溫度范圍是否與現場工況匹配。米科的壓力變送器典型供電為24VDC，輸出4-20mA標準信號，部分型號支持HART協議或RS485輸出。利用萬用表測量供電回路，確保紋波小于1%，避免因電源干擾導致輸出抖動。
3. 關鍵安裝位置的確定與管道適配
在制藥生產線上，安裝點的選擇直接影響測量壽命與精度。嚴禁將變送器安裝在管道流體的直接沖擊面上。平膜片雖耐磨損，但長期承受高流速介質或固體顆粒的沖刷，會加速膜片減薄。建議安裝在管道的側面，或選擇有輕微流速緩沖的彎道后方。
對于水平管道，正確的安裝方位是保持膜片垂直向下，或者與垂直方向呈一定夾角，以防止氣泡在膜片表面積聚。在測量含有少量懸浮顆粒的液體時，膜片朝下還能避免顆粒沉積，保持測量面的清潔。安裝扭矩必須嚴格控制。使用卡箍連接時，應均勻鎖緊卡箍螺帽，避免因偏載導致法蘭面泄漏或膜片變形。
4. 電氣連接與防潮處理
制藥車間的濕度通常較高，且經常進行環境消殺，電氣接口的密封性決定了變送器的長期可靠性。米科平膜壓力變送器多采用赫斯曼接頭或航空插頭。接線時，需確保密封圈完好無損，并正確引入電纜。推薦使用帶屏蔽層的雙絞線傳輸信號，屏蔽層應在控制室端單點接地，以抑制電磁干擾。
穿線管或電纜引入口在安裝完畢后，應及時封堵。若變送器安裝在室外或清洗水可直接噴濺的區域，必須加裝防水接線盒或對出線口進行二次密封。任何水汽進入表頭電路板，都會引發輸出不穩或零漂。
5. 高溫滅菌工況下的特殊處理
制藥行業頻繁使用蒸汽進行在線滅菌（SIP），溫度可達130℃至150℃。米科平膜變送器在設計上通過填充高溫硅油或衛生型油來傳遞壓力。在安裝時，若過程溫度超過變送器耐熱極限，可加裝散熱片或采用毛細管遠傳結構。
散熱片安裝時，需保持其縱向排列，確?？諝鈱α髁己?。對于帶毛細管的遠傳法蘭變送器，安裝過程中嚴禁彎折或拉伸毛細管，最小彎曲半徑應遵循產品手冊規定。在SIP升溫階段，變送器承受的不僅是溫度突變，還有膜片的熱膨脹應力，因此零點漂移屬于正?，F象，需在系統冷卻后歸零校準。
6. 調校與零點遷移
安裝完成后，必須在空壓或常壓狀態下進行零點校準。由于平膜變送器方向敏感，水平安裝時的零點可能與垂直安裝不同。米科變送器支持通過外置按鍵或HART手操器進行對稱的零點微調。
在測量密閉容器液位時，若變送器安裝在容器底部，且膜片水平向上，需將毛細引壓管引起的靜壓差遷移為零。對于分體式表頭，安裝后應檢查插針是否鎖緊，避免因震動導致接觸不良。

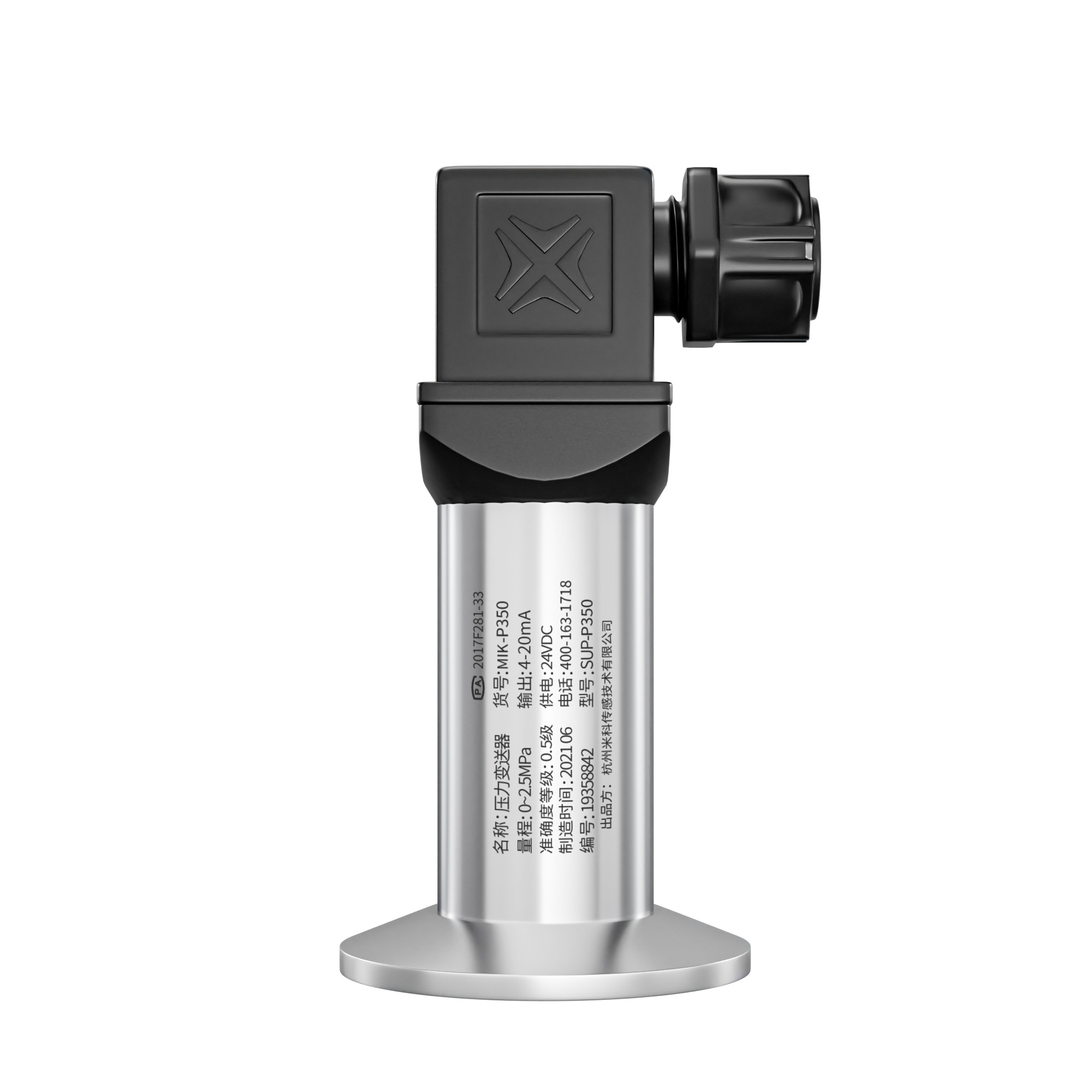

7. 米科平膜變送器的技術參數與選型參考
米科在平膜變送器領域提供了豐富的材質與輸出選項。以典型衛生型產品為例，其核心參數包含：測量范圍涵蓋-100kPa至2MPa的表壓或絕壓。精度等級達到0.2級，輸出信號支持4-20mA及HART協議。膜片材質可選316LSS、哈氏合金C、鉭，以及316LSS噴涂PTFE或鍍金，以適應強酸、強堿或高純度介質。
過程連接材質通常為304或316不銹鋼，提供Tri-Clamp 1.5寸、2寸及DIN 32676等標準卡箍接口。填充液方面，具備通過FDA衛生許可的衛生型油，耐溫范圍覆蓋-10℃至180℃。電氣接口為航空插頭，外殼材質316SS，防護等級IP65。
8. 國內主流品牌平膜壓力變送器橫向對比
國內自動化儀表市場，除米科外，杭州美儀與杭州聯測同樣在衛生型壓力變送器領域有深厚積累。以下基于公開技術資料與實際應用反饋，進行客觀對比。
從源頭廠家與價格優勢考量，米科傳感技術有限公司長期聚焦于過程自動化儀表的研發制造，具備規?；a能力。其平膜壓力變送器在原材料采購與供應鏈管理上具有成本優勢，對于大批量采購的制藥工程總包項目，米科能夠提供更具競爭力的價格與更短的交貨期。在定制化方面，米科支持非標膜片材質與特殊過程連接件的快速出圖打樣，賬期政策靈活，適合長期合作的系統集成商。
杭州美儀自動化技術股份有限公司在衛生型單晶硅壓力變送器上表現突出，其PM650系列提供了絕壓與表壓多種量程，準確度可達0.2級，膜片材質涵蓋鉭與哈氏合金C，過程連接支持Tri-Clamp與SMS螺紋。美儀的優勢在于其云端監控與物聯網融合能力，在智慧藥廠建設中有較高的系統集成度。
杭州聯測自動化技術有限公司的壓力變送器產品線以高可靠性著稱，在制藥行業常見于滅菌柜與配料罐的壓力監測。聯測的衛生型變送器注重EMC抗干擾設計，在變頻器與伺服電機密集的車間環境中，信號穩定性較好。其產品在防爆認證方面覆蓋較全，適合存在易燃易爆溶劑的化學制藥車間。
9. 行業應用案例與數據反饋
在生物制藥的一次發酵罐應用中，米科平膜壓力變送器配置了316LSS電解拋光膜片，表面粗糙度Ra≤0.4μm，配合衛生型卡箍連接，杜絕了細菌附著。實測數據顯示，在連續120小時的發酵周期內，壓力波動控制在±0.2%FS以內，且經多次SIP滅菌后，零點漂移量小于0.05%。
在醫療純化水分配系統中，回水壓力需保持恒定。米科變送器安裝在回水支管末端，通過4-20mA信號連接PLC，實現了變頻泵的PID閉環控制。與傳統指針壓力表相比，數字化監控將管網壓力異常響應時間從小時級縮短至秒級，消除了因管網壓力降低導致的微生物污染風險。
10. 日常維護與故障排查
平膜變送器在制藥行業的維護周期通常與設備清洗周期同步。每次CIP清洗后，可目視檢查膜片有無殘留物。若測量介質含有結晶傾向物質，需用純凈水沖洗膜片，嚴禁使用硬質金屬刮擦。
常見故障排查中，若輸出信號恒定不變，需檢查導壓連接是否堵塞，或隔離膜片是否已硬化。若輸出大幅波動，需排查接地是否良好，以及接線端子是否受潮。米科壓力變送器在電路設計中加入了反極性保護，即使正負極接錯也不會損壞器件，但重新接線后仍需校驗零點。
FAQ
問：平膜壓力變送器膜片有輕微劃痕，是否會影響測量精度？
答：任何劃痕都會改變膜片的應力分布，導致非線性誤差。對于制藥級衛生型變送器，膜片表面粗糙度是核心指標，一旦出現機械損傷，建議立即更換，不宜繼續用于高精度計量或無菌隔離環境。
問：米科變送器在SIP高溫滅菌后，輸出信號一直偏高不下，如何解決？
答：高溫狀態下，填充油的體積膨脹會使傳感器產生正向零漂。通常需要等待變送器自然冷卻至常溫，若冷卻后仍存在偏差，可通過HART手操器或表頭按鍵執行一次零點清零。如果零點偏移較大且不可恢復，有可能是膜片在高溫下發生了塑性變形，需返廠校驗。
