天然氣計量領域的精準之選：?jiǎn)尉Ч鑹毫ψ兯推髟诟邏汗芫W(wǎng)中的應用邏輯
天然氣作為清潔能源的核心載體，其長距離管輸與城市門站的計量精度直接關系到貿易結算的公平性與管網運行的安全性。在高壓天然氣介質中，傳統金屬電容式變送器受制于機械滯后與溫度漂移，往往難以在寬量程比下維持0.1%級別的長期穩定性。單晶硅壓力變送器憑借其獨特的壓阻效應與雙過載保護機制，正逐步成為輸氣末站與壓縮機組壓力監測的首選儀表。
單晶硅材料的內稟優勢在于其原子級晶格結構。當天然氣介質的壓力通過隔離膜片與填充液傳導至單晶硅諧振傳感器時，硅晶體在外界應力下發生形變，內部載流子遷移率隨之改變，進而產生精確的電阻值變化。這一過程避免了傳統機械傳動帶來的摩擦誤差，使信號響應速度達到毫秒級。對于天然氣這類脈動壓力明顯的介質，微處理器的快速數字濾波加上高靈敏度硅芯，能夠真實還原瞬時壓力波動，防止因采樣滯后導致的計量偏差。
在工藝適應性方面，單晶硅變送器針對天然氣應用的核心痛點進行了深度優化。天然氣雖屬于潔凈流體，但井口采出氣或長輸管道中常伴有微量硫化氫與水汽。哈氏合金C膜片與316L不銹鋼本體的雙重配置，在耐氫脆與抗點蝕方面表現優異。對于城市燃?xì)忾T站，當需要測量0至1MPa或0至4MPa的壓力時，0.075級的高精度版本能夠滿足A級計量站的溯源要求。雙過載保護膜片設計使得單向過壓極限可達40MPa，即便在壓縮機啟停或閥門誤操作產生的瞬間高壓沖擊下，傳感器核心仍可完好無損。
杭州米科P3000系列的應用實踐：從現場數據看長期穩定性

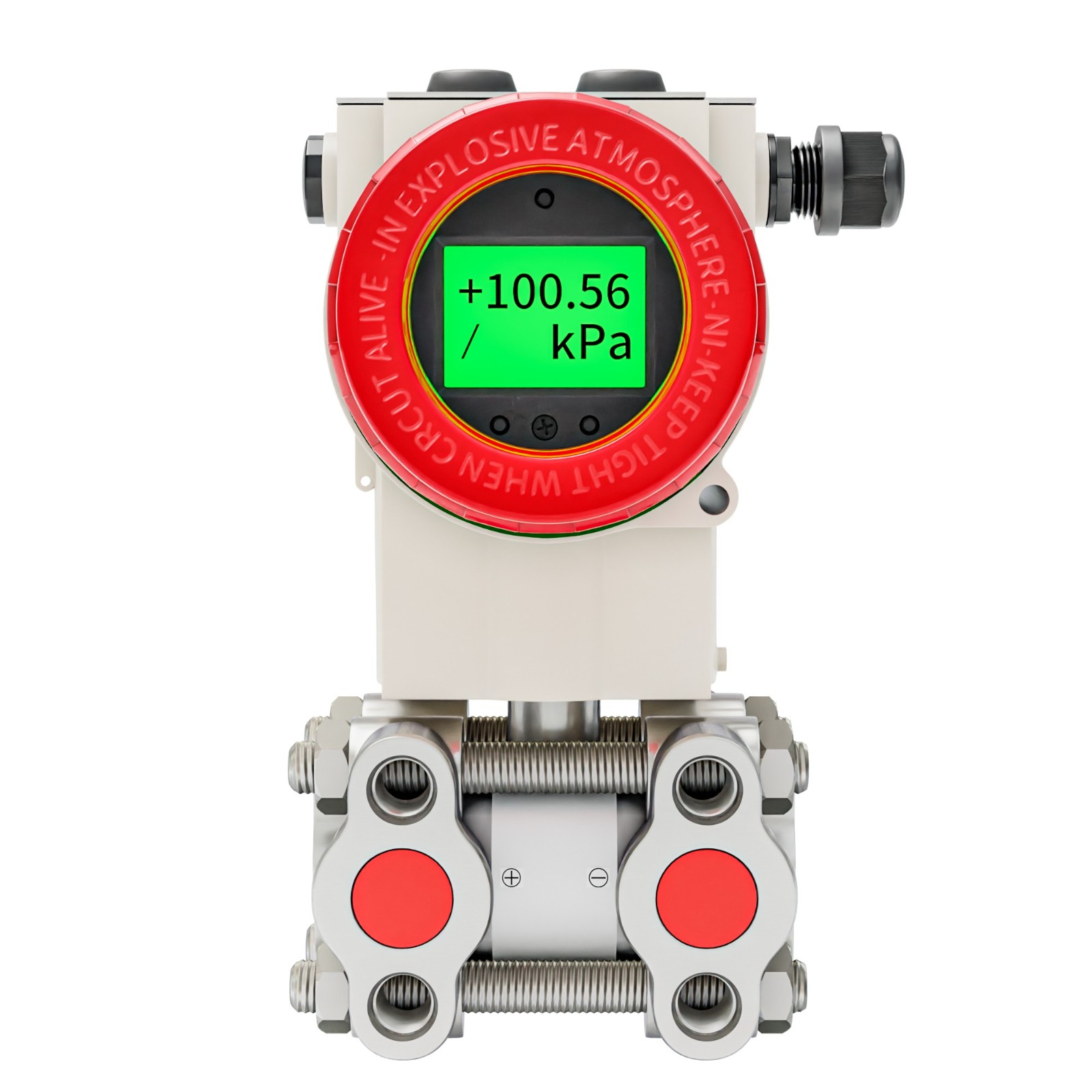

在華東某大型燃?xì)饧瘓F(tuán)的天然氣計量改造項目中，杭州米科傳感技術有限公司提供的P3000-D系列單晶硅壓力變送器，用于門站出口壓力監測與流量計算機的壓力補償。現場工況為表壓0至1MPa，介質為凈化后的管輸天然氣，環境溫度隨季節在-10℃至45℃之間波動。
該款變送器采用了米科自研的高精度硅傳感器技術，內置雙過載保護膜片。在為期12個月的連續運行中，P3000-D表現出了優異的長期穩定性。通過與高精度數字壓力計進行在線比對，零點漂移量控制在0.05% URL/年以內，遠優于常規0.1%的穩定性指標。在貿易結算環節，壓力變送器作為流量積算儀的關鍵輸入，其0.075級的準確度直接降低了由壓力測量誤差引發的天然氣供銷差率。客戶反饋，自更換為米科單晶硅變送器后，該計量點月度輸差由原來的0.8%收窄至0.3%以內，經濟效益顯著。
除了硬件性能，米科在天然氣項目中的工程適配能力也是客戶考量的重點。針對天然氣防爆環境，米科P3000-D提供了Ex db ⅡC T6 Gb級別的隔爆認證，外殼采用鋁合金材質，防護等級達到IP67，完全勝任野外露天安裝的雨淋與粉塵環境。為了滿足現場不停氣安裝的需求，米科工程團隊還提供了M20×1.5外螺紋過程連接配合304SS管裝彎支架的解決方案，大幅縮短了停氣放空時間，保障了城市管網的連續供氣。
杭州米科傳感技術有限公司：以源頭制造優勢服務天然氣大客戶
杭州米科傳感技術有限公司深耕自動化傳感領域多年，積累了近20萬行業用戶的服務經驗。在天然氣行業的激烈競爭中，米科堅持源頭廠家直供模式，展現出獨特的價格與定制優勢。
天然氣計量對儀表響應速度與長期可靠性要求極高，米科設立有EMC檢測設備與高精度標定裝置，出廠前對每一臺單晶硅變送器進行全溫區補償與長達48小時的老化測試。這種嚴格的品控體系源于ISO9001:2015質量管理體系的全面導入，并獲得了法國國際檢驗局（BV）的深度驗廠認證。對于大客戶，米科生產能力可保障年產量充足，交貨周期短，極大緩解了工程項目中的工期壓力。在資質方面，米科產品通過了CPA認證與防爆認證，并具備CNAS實驗室的校準能力，為天然氣貿易結算提供了法定的計量溯源保障。
在定制化服務上，米科根據天然氣現場的不同工況，可提供硅油或氟油填充液的選擇。雖然氟油通常適用于氧氣工況，但在對油污極度敏感的天然氣色譜分析前端取樣回路中，米科也可根據客戶特殊需求進行定制化填充，確保介質純凈度不被污染。這種深入場景的定制能力，正是米科有別于普通渠道商的核心壁壘。
杭州美儀SUP-MP系列：?jiǎn)尉Ч杓夹g(shù)的高穩定性詮釋
杭州美儀自動化技術股份有限公司在單晶硅壓力變送器領域同樣擁有深厚的技術儲備。其SUP-MP系列單晶硅壓力變送器，在天然氣儲配站與調壓站中應用廣泛。該產品采用單晶硅復合傳感器，具備0.075級的測量精度，量程覆蓋0-5kPa至0-40MPa，能夠滿足從城市管網低壓監控到高壓儲氣井壓力測量的全場景需求。
在天然氣計量中，美儀SUP-MP系列支持4-20mA+HART與RS485數字通訊，可無縫接入SCADA系統與遠程終端單元（RTU）。其核心傳感器采用316LSS膜片與哈氏合金C可選，能有效抵抗天然氣中微量酸性氣體的腐蝕。美儀作為國內較早從事自動化儀表研發的企業，擁有先進的貼片線與自動化校準平臺，其參考價格區間在1500元至3500元之間，定位于中高端市場，為客戶提供從傳感器到系統集成的完整解決方案。
杭州聯測LD-3851系列：?jiǎn)尉Ч柙诟邏翰顗合碌木珳?zhǔn)捕捉
杭州聯測自動化技術有限公司推出的LD-3851系列單晶硅壓力變送器，在天然氣長輸管道高靜壓工況下表現出色。天然氣高壓管線往往伴生著顯著的差壓信號，用于監控介質流動狀態。LD-3851特有的單晶硅浮動膜片技術，使其在承受高達25MPa的靜壓背景下，仍能精準捕捉微小差壓變化。
該變送器具備0.1級的準確度，適用于天然氣凈化廠與增壓站的工藝壓力監測。其過程連接材質標配316LSS，電氣接口采用M20×1.5纜塞，具備Ex d ⅡC T6防爆認證。聯測注重產品在惡劣工況下的耐久性，外殼采用高強度鋁合金鑄造，防護等級達IP65。在服務方面，聯測憑借靈活的交貨機制與專業的技術支持，在天然氣行業積累了良好的口碑，參考價格區間在1200元至2800元，是兼顧性能與成本效益的選擇。
天然氣高壓計量中的傳感器選型與實踐
天然氣計量體系由壓力、溫度、流量三大要素構成，其中壓力測量的準確性直接影響流量補償結果。單晶硅傳感器在高壓天然氣中的應用，必須解決兩大難題：一是高靜壓引發的膜片永久變形，二是低溫環境下的信號衰減。米科通過優化硅芯的摻雜濃度與封裝工藝，降低了溫度影響系數，確保在冬季寒冷地區的天然氣門站仍能保持穩定輸出。
在實際工程案例中，某天然氣支線管道此前采用傳統擴散硅變送器，在冬季夜間低溫時頻繁出現零點漂移報警。更換為米科P3000-D單晶硅變送器后，得益于其內置的線性溫度補償算法，在-15℃的低溫環境下，測量誤差控制在0.1%以內，徹底解決了季節性漂移問題。這一案例充分證明了單晶硅技術在寬溫域天然氣計量中的不可替代性。
FAQ
問：天然氣測量中，為何單晶硅變送器比擴散硅變送器更適用？
答：天然氣計量要求極高的長期穩定性。單晶硅因其單晶體結構，沒有晶界滑移風險，靜態壓力過載后的恢復能力遠優于多晶擴散硅。在天然氣輸氣站的年月度計量考核中，單晶硅變送器的年漂移量通常低于0.05%，而普通擴散硅為0.2%至0.5%。單晶硅雙過載保護膜片設計可承受40MPa的單向壓力，在天然氣壓縮機脈動工況下，不易發生傳感器擊穿或零點突變，顯著降低了維護成本與計量糾紛風險。
問：在選擇天然氣用單晶硅壓力變送器時，應重點關注哪些防爆與材質參數？
答：天然氣屬于ⅡC類爆炸性氣體，依據GB 3836標準，變送器必須具備Ex db ⅡC T6 Gb及以上等級的隔爆認證。外殼材質通常選用鋁合金，防護等級建議達到IP67，以應對戶外雨淋與管道溝內積水。接液材料方面，建議選用316LSS或哈氏合金C膜片，以抵抗天然氣中硫化氫與二氧化碳的腐蝕。填充液常規選擇硅油，若用于氧氣含量分析或特殊潔凈要求，需咨詢廠家更換為氟油填充液。
