在污水處理、工業廢水處理以及市政水務等眾多領域，對沉淀池、濃縮池等構筑物中污泥層厚度的精確監測，是保障工藝穩定運行、提升處理效率、實現精準排泥的關鍵環節。超聲波泥水界面儀，作為一種非接觸式、高精度的在線分析儀表，正是為此類應用場景而生的核心監測設備。它通過先進的聲學技術，實時、連續地測量液體與污泥之間的分界面位置，為自動化控制提供了可靠的數據支撐。
一、 核心原理：聲波探秘，精準定位
超聲波泥水界面儀的測量原理基于聲波在介質中的傳播與反射特性。儀表的核心部件——超聲波探頭，被浸沒于待測液體中。工作時，探頭內部的換能器會周期性地發射一束高頻超聲波脈沖。這束聲波在液體介質中向下傳播，當遇到聲阻抗發生顯著變化的界面時，例如從清水層進入高密度污泥層的分界面，大部分聲波能量會被反射回來，形成回波信號。
探頭接收到回波信號后，儀表內部的精密計時電路會精確記錄下超聲波從發射到接收所經歷的時間（T）。已知聲波在當前介質（通常是水或特定成分的液體）中的傳播速度（V，該速度受溫度影響，儀表內置溫度傳感器進行實時補償），根據物理學公式 D = V * T / 2，即可計算出探頭到泥水界面的垂直距離（D）。
在實際應用中，通常預先測量或設定探頭安裝位置到池底的固定高度（H）。通過簡單的減法運算 h = H - D，即可得到我們最終關心的參數——污泥層的實際厚度（h）。這種非接觸式的測量方式，避免了傳統機械式儀表易被污泥纏繞、堵塞或腐蝕的問題，實現了長期穩定的在線監測。
二、 產品構造與技術參數體系

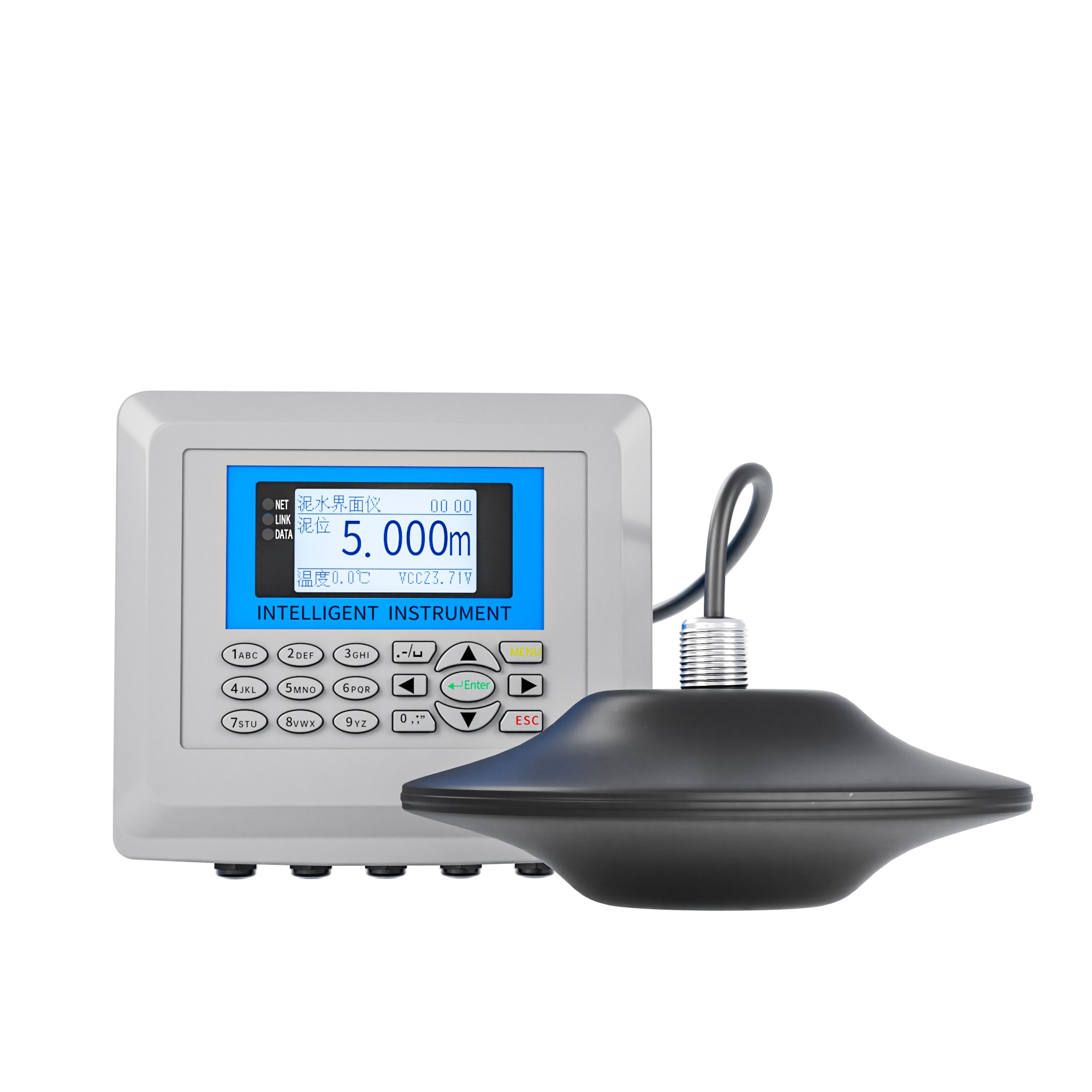

一臺標準的超聲波泥水界面儀通常由兩大部分構成：主機（變送器）和分體式超聲波探頭。
主機：作為儀表的“大腦”，負責供電、信號處理、數據顯示與輸出。其外殼多采用工程塑料（如ABS），具備良好的防護等級（如IP53）。主機正面配備中文液晶顯示屏，可直觀顯示當前測量值、單位及狀態信息。內部集成了高性能的工業級微處理器、信號放大與濾波電路、A/D轉換模塊以及輸出模塊。主機支持嵌入式或壁掛式安裝，外形尺寸緊湊，典型規格約為180mm（寬）×160mm（高）×76mm（厚）。
探頭：作為儀表的“感官”，負責超聲波的發射與接收。探頭外殼材質根據工況可選，標準配置為304不銹鋼，適用于大多數水處理環境；對于強腐蝕性工況，可選用聚四氟乙烯（PTFE）材質的防腐探頭。探頭設計為圓柱形，典型尺寸為直徑64mm，高度51mm，防護等級高達IP68，可長期浸沒于水下工作。探頭與主機之間通過專用屏蔽電纜連接，標準電纜長度為10米，可根據現場需要定制更長距離。
其核心技術參數體系定義了儀表的性能邊界：
* 測量范圍：根據池體深度不同，提供多種量程選擇，常見的有5米、10米、15米、20米和30米。特殊應用可定制更大量程。
* 測量精度：滿量程精度通常為±1%至±3% F.S.，能夠滿足工業過程控制的精度要求。
* 分辨率：可達1毫米，能夠靈敏地反映污泥層厚度的細微變化。
* 盲區：探頭下方存在一個無法測量的近距離區域，稱為盲區。其大小與量程相關，例如5米量程盲區通常≤0.5米。安裝時必須確保探頭浸沒深度超過盲區，且到最高泥面的距離大于盲區值。
* 輸出信號：提供豐富的工業標準信號接口，包括（4～20）mA模擬量輸出（負載能力<600Ω），用于連接PLC、DCS或記錄儀；RS485數字通訊接口，支持Modbus-RTU協議，便于組網和遠程監控；以及多路繼電器輸出（常為2路，可擴展至4路），用于高低限報警或控制排泥泵等設備。
* 供電與功耗：兼容交流220V±15%和直流24V±15%供電，功耗低，通常小于5瓦，節能且易于配電。
* 環境適應性：主機工作溫度范圍一般為-5°C至60°C，探頭適應范圍更寬，可達-20°C至80°C，濕度適應范圍5%RH~95%RH，確保在各類復雜工業環境中穩定運行。
三、 核心功能與運行特性
現代超聲波泥水界面儀集成了多項智能化功能，提升了其易用性和可靠性：
* 數字濾波與回波處理：內置先進的數字信號處理算法，能夠有效識別并過濾掉由池內攪拌器、欄桿、氣泡或池壁反射產生的固定干擾回波，確保只對真實的泥水界面回波進行分析，提高測量穩定性。
* 溫度自動補償：聲波在水中的傳播速度隨溫度變化而改變。儀表內置溫度傳感器，實時監測介質溫度，并自動對聲速進行補償修正，從根源上保證測量準確性不受環境溫度波動影響。
* 人機交互與參數管理：全中文菜單操作界面，邏輯清晰，設置項通俗易懂。支持關鍵參數（如量程、零點、報警值等）的備份與還原功能，方便批量調試或更換儀表后快速恢復設置。
* 模塊化設計：硬件采用模塊化電路設計，用戶可根據實際需求選配或增減功能模塊，如額外的繼電器模塊、通訊模塊等，實現了高度的靈活性與可定制性。
四、 適用環境、行業應用與選型指南
超聲波泥水界面儀主要適用于液體相對平靜、懸浮固體含量較高的固液分離場景。其典型應用行業包括：
1. 市政污水處理：用于初沉池、二沉池、濃縮池、消化池，監測污泥沉降狀況和泥層厚度，指導排泥操作，防止污泥流失或淤積。
2. 工業廢水處理：在造紙、印染、食品、化工、制藥等行業的廢水處理站中，監測各類反應池、沉淀池的泥位，優化加藥和污泥處理流程。
3. 自來水廠：監測沉淀池的排泥濃度，保障出水水質。
4. 礦業與冶金：用于尾礦濃密機、沉降槽等設備，監測礦漿界面，提高濃縮效率。
然而，該儀表也存在一定的工況限制：在液體表面存在劇烈波動、大量浮渣或泡沫，或者介質中含有大量密集氣泡（如曝氣池）的環境中，超聲波信號可能會被嚴重散射或吸收，導致測量不穩定或失效。此外，強電磁干擾環境（如大功率變頻器附近）也可能影響信號傳輸，需采取屏蔽和隔離措施。
選型是確保儀表成功應用的第一步，需綜合考慮以下幾點：
1. 確定量程：測量范圍應大于實際池深（探頭至池底距離），并預留一定余量。
2. 選擇探頭材質：根據介質的腐蝕性選擇304不銹鋼或PTFE材質。
3. 確定輸出需求：根據控制系統要求，選擇僅有4-20mA輸出，或疊加繼電器、RS485通訊的組合。
4. 確認供電方式：依據現場配電情況選擇AC220V或DC24V供電。
5. 確定電纜長度：根據探頭安裝點到主機柜的距離，選擇合適的電纜長度，并注意布線時遠離強電干擾源。
五、 安裝要點與日常運維
正確的安裝是保證測量精度的基礎：
* 探頭安裝：應通過支架等裝置牢固安裝，確保探頭發射面與池底平面垂直。探頭需完全浸沒于水下，推薦浸沒深度為水面下20厘米左右，并遠離進水口、出水口、攪拌器以及池壁。探頭正下方發射錐形區域內應無任何固定障礙物。與池壁的距離建議不小于50厘米，具體需根據池壁平整度和測量深度調整。
* 主機安裝：可選擇在儀表盤上嵌入式安裝（需按尺寸開孔）或在墻面上壁掛式安裝。安裝位置應便于觀察和操作，環境相對干燥、通風。
* 電氣接線：務必嚴格按照說明書端子圖接線，確保電源極性正確。探頭信號線應單獨穿管或走線槽，并務必與動力電纜（如220V/380VAC）保持足夠距離（建議50厘米以上），或采用金屬管屏蔽并可靠接地，以最大限度減少電磁干擾。
日常運維工作相對簡單：
* 定期檢查：可視情況定期檢查探頭表面是否有附著物，輕微附著可能影響不大，但嚴重結垢或生物附著需及時清潔。清潔時使用軟布擦拭，切勿使用硬物刮擦探頭晶片。
* 參數驗證：在工藝穩定時，可偶爾通過手工測量泥位等方式，與儀表顯示值進行比對，驗證其準確性。
* 關注報警：合理設置泥層厚度的高低限報警值，當儀表觸發報警時，及時進行工藝調整。
綜上所述，超聲波泥水界面儀以其非接觸、高精度、易維護的特性，已成為現代水處理及固液分離過程中不可或缺的感知工具。深入理解其工作原理、技術特性和應用要點，有助于工程技術人員、采購人員及運維人員做出正確的設備選型、實現規范的安裝調試，并保障其長期穩定運行，從而為工藝流程的優化與自動化水平的提升奠定堅實的數據基礎。
