在工業過程控制與自動化領域，液位測量是保障生產安全、優化工藝流程、實現精準計量的關鍵環節。面對儲罐、水池、料倉等各類容器，如何實現非接觸、高可靠、易維護的連續液位監測，一直是工程師們關注的焦點。超聲波液位計憑借其獨特的優勢，成為眾多應用場景下的優選方案。而針對安裝空間受限、測量精度要求高、工況環境復雜的特定需求，小盲區超聲波液位計應運而生，它專為小空間、高精度的測控任務而設計，在市政水務、化工儲運、環保監測等行業中扮演著重要角色。
一、核心原理：聲波測距的精準演繹
小盲區超聲波液位計的測量基礎是聲波的時域反射原理。儀表探頭發射特定頻率的超聲波脈沖，聲波在空氣中傳播，遇到被測液體或固體物料表面時，由于介質密度發生突變，聲波會產生反射。探頭在發射結束后，迅速切換為接收模式，捕捉返回的回波信號。儀表內部的高精度計時電路會精確計算超聲波從發射到接收所經歷的時間。已知超聲波在空氣中的傳播速度（受溫度影響），根據公式“距離 = 速度 × 時間 / 2”，即可計算出探頭到物料表面的空高距離，再結合已知的安裝高度，換算出實際的物料高度（液位或料位）。
其“小盲區”特性的實現，關鍵在于探頭壓電晶片的設計與驅動電路的優化。盲區是指探頭表面下方無法進行有效測量的最短距離。這是因?yàn)閴弘娋诎l(fā)射強大的聲脈沖后，需要一段恢復時間才能穩定下來接收微弱的回波信號。通過改進晶片材料、優化阻尼結構及信號處理算法，小盲區超聲波液位計成功將這一距離壓縮到極低水平，例如1米量程產品的盲區可控制在6厘米以內，2米量程產品盲區不大于10厘米，從而實現了對淺液位或靠近罐頂安裝工況的精確測量。
二、結構與性能：精密儀器的內在剖析

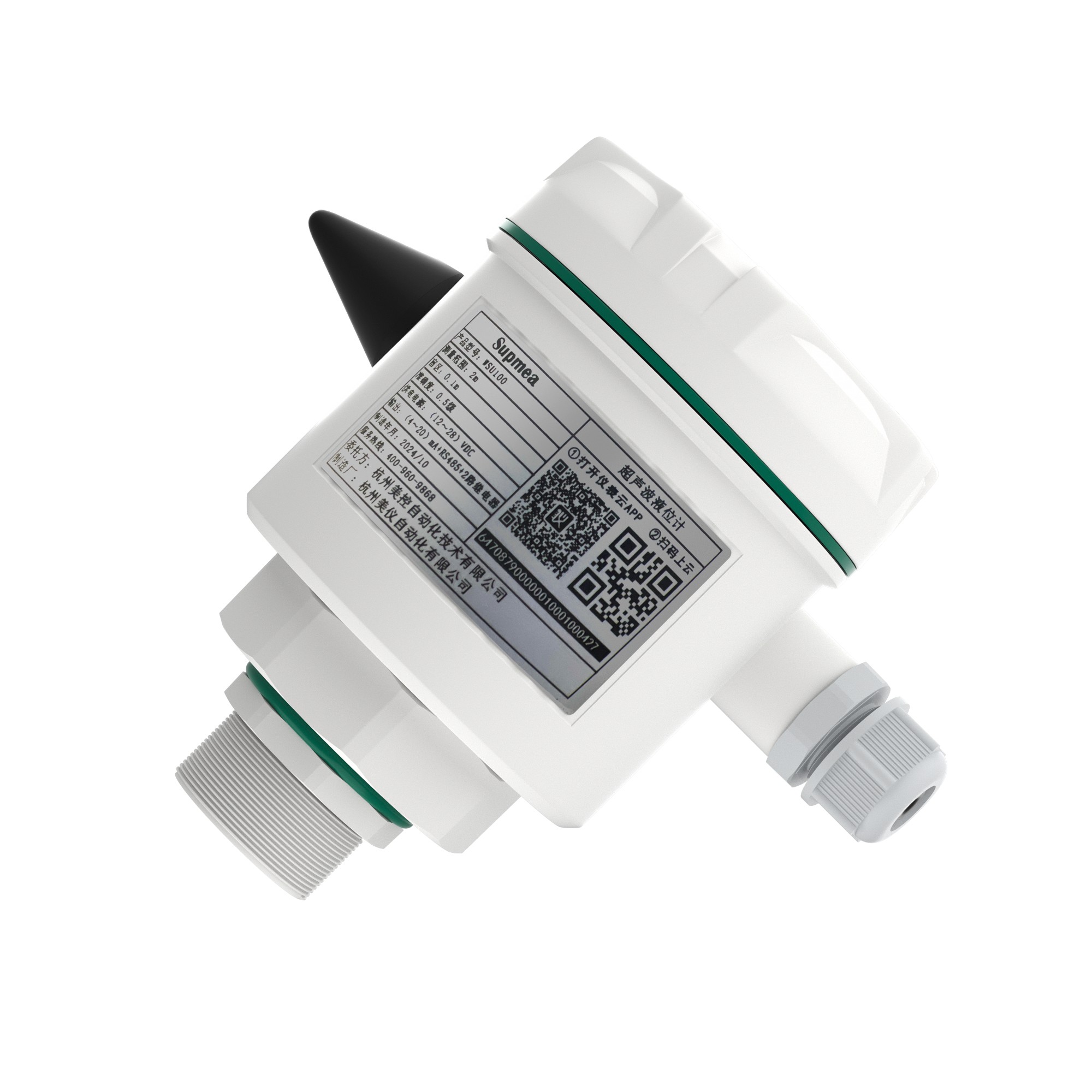

從結構上看，典型的小盲區超聲波液位計采用一體式設計，結構緊湊。外殼通常選用耐候性、抗沖擊性優良的ABS工程塑料，而直接接觸環境的探頭部分則采用耐腐蝕性極強的PVDF（聚偏氟乙烯）材質，確保在多數化工介質環境中長期穩定工作。透明的上蓋設計便于直接觀察液晶顯示屏上的數據與狀態。
其標準技術參數體現了精密儀表的定位：
- 測量范圍：通常提供0-1米和0-2米兩種量程選項，滿足小空間測量需求。
- 測量精度：可達±0.5%FS（滿量程），在高精度測量場合表現出色。
- 分辨率：高達1毫米或0.1%FS（取較大值），能夠敏銳捕捉液位的微小變化。
- 波束角：窄至（9±2）°，能量集中，有利于減少容器內壁、攪拌器等障礙物引起的干擾回波。
- 響應時間：最快可達2秒，能夠快速反映液位變化。
- 環境適應性：工作溫度范圍-20℃至60℃，防護等級IP65，能夠抵御戶外雨水和粉塵。
三、功能模塊與運行特性：智能與可靠的融合
現代小盲區超聲波液位計已集成多項智能化功能模塊，提升其易用性與可靠性：
信號處理與算法：內置多種工況算法，能夠自動識別并過濾由泡沫、蒸汽、攪拌等引起的干擾信號。TVT（時間-增益）閾值曲線功能允許用戶圖形化地設置信號接收閾值，進一步優化在復雜工況下的測量穩定性。
溫度自動補償：聲速隨環境溫度變化而改變。儀表內置溫度傳感器，實時監測環境溫度，并自動對聲速進行補償，確保在不同季節、不同時段測量結果的準確性。
豐富的輸出與通訊：提供（4～20）mA模擬量輸出，可直接接入PLC或DCS系統；標配兩路繼電器報警輸出，用于高低液位報警或泵閥控制；可選RS485通訊接口，支持Modbus-RTU協議，便于組網和遠程數據采集。
無線物聯選配：順應物聯網趨勢，可選配N(xiāo)B-IoT無線通訊模塊。數據可直接上傳至云端平臺（如“儀表云”），用戶通過手機APP或網頁即可實現遠程實時監控、歷史數據查詢、報警信息接收，極大降低了遠程站點的運維成本。
自診斷與調試輔助：具備故障自診斷功能，可實時監測儀表自身狀態。高級型號支持回波曲線顯示，工程師可在現場直觀查看回波能量強度與形狀，為安裝調試和故障排查提供有力工具。
四、適用環境與行業應用
小盲區超聲波液位計因其非接觸、無磨損、免維護的特點，尤其適用于傳統接觸式儀表（如浮球、電容、壓力式）難以應對的場合：
- 介質特性復雜：易結晶、易結垢、腐蝕性強、高粘度、含有懸浮物的液體。
- 安裝空間狹小：小型儲罐、計量罐、水箱、設備腔體內部。
- 衛生要求高：食品、制藥行業，需要避免介質污染或儀表清潔困難的場景。
其典型行業落地場景包括：
- 市政水務：城市供水系統中的清水池、高位水箱水位監測；污水處理廠的加藥罐、小型調節池液位控制。
- 化工行業：小型原料儲罐、中間體罐、酸堿計量罐的液位測量，有效抵抗化學腐蝕。
- 環保監測：河流、湖泊、明渠的水位在線監測站，配合遙測終端實現數據遠傳。
- 工業制造：機械設備中的冷卻液箱、潤滑油箱液位監控，保障設備正常運行。
- 農業灌溉：農田灌溉用水池、水塔的水位監測，實現自動化供水。
五、選型、安裝與運維要點
選型指南：
1. 確定量程與盲區：根據罐體高度和需要測量的最低液位，選擇合適量程，并確保最低液位高于儀表盲區。
2. 確認過程連接：根據罐頂開孔尺寸，選擇M30×1.5螺紋安裝或法蘭安裝方式。
3. 關注探頭材質：對于腐蝕性介質，務必選擇PVDF或PTFE等耐腐蝕材質的探頭。
4. 選擇輸出與供電：根據控制系統需求，確定需要模擬量輸出、繼電器報警還是通訊功能，并對應選擇二線制或三（四）線制供電方式。若有遠程監控需求，則需選配無線模塊。
安裝注意事項：
1. 安裝位置：探頭應垂直對準被測介質表面。避開進料口、攪拌器、擋板等可能產生干擾或阻礙聲波傳播的位置。安裝面應平整穩固，避免振動。
2. 環境避讓：避免將儀表安裝在陽光直射、高溫?zé)嵩锤浇?qiáng)電磁場環境或溫度劇烈變化易結露的場所。
3. 保證聲波通道：探頭發射面下方必須保持無障礙空間，確保聲波錐形區域內無任何管道、支架等障礙物。
日常運維常識：
1. 定期檢查：定期查看儀表顯示是否正常，清理探頭表面的灰塵、蜘蛛網或凝結物，這些附著物會嚴重衰減超聲波信號。
2. 防止凍結：在寒冷地區，注意儀表及引壓管的保溫，防止結冰影響測量或損壞儀表。
3. 電源與接線：確保供電電壓在額定范圍（如DC 18-28V）內，檢查接線端子是否緊固，防止進水或松動。
4. 利用自診斷：關注儀表自診斷信息，出現異常代碼時可參照說明書進行初步排查。
綜上所述，小盲區超聲波液位計作為一款針對特定需求深度優化的工業儀表，以其卓越的小空間測量能力、高精度、高可靠性及豐富的智能化功能，為眾多行業的液位測控難題提供了高效解決方案。正確的選型、規范的安裝與簡單的維護，是充分發揮其性能、保障長期穩定運行的關鍵。
