在石油、化工、天然氣等存在爆炸性危險環境的工業領域，對管道內流體流量的精確、安全測量是保障生產安全、優化能源管理、實現成本控制的關鍵環節。防爆型渦街流量計，作為一類專門為此類嚴苛工況設計的速度式流量儀表，憑借其獨特的測量原理、堅固的防爆結構以及廣泛的介質適應性，已成為流程工業中不可或缺的計量與監控設備。它不僅承擔著貿易結算、過程控制的基礎職能，更是企業實現安全生產、節能減排、精細化運營的重要數據源頭。
一、測量原理與內部構造
渦街流量計的測量核心基于著名的卡門渦街原理。當流體流經管道中特定形狀的旋渦發生體（通常為三角柱形）時，會在其下游兩側交替產生有規則的旋渦列。這些旋渦的分離頻率與流體的流速成正比。通過高靈敏度的壓電式或電容式傳感器檢測旋渦產生的頻率信號，再經由內置的微處理器進行信號處理與運算，即可精確得到流體的工況體積流量。其基本關系式可表述為 Q = f / K，其中 Q 為體積流量，f 為旋渦頻率，K 為儀表系數（由標定得出）。這種頻率檢測方式使得輸出信號與被測流量呈線性關系，零點穩定，無漂移。

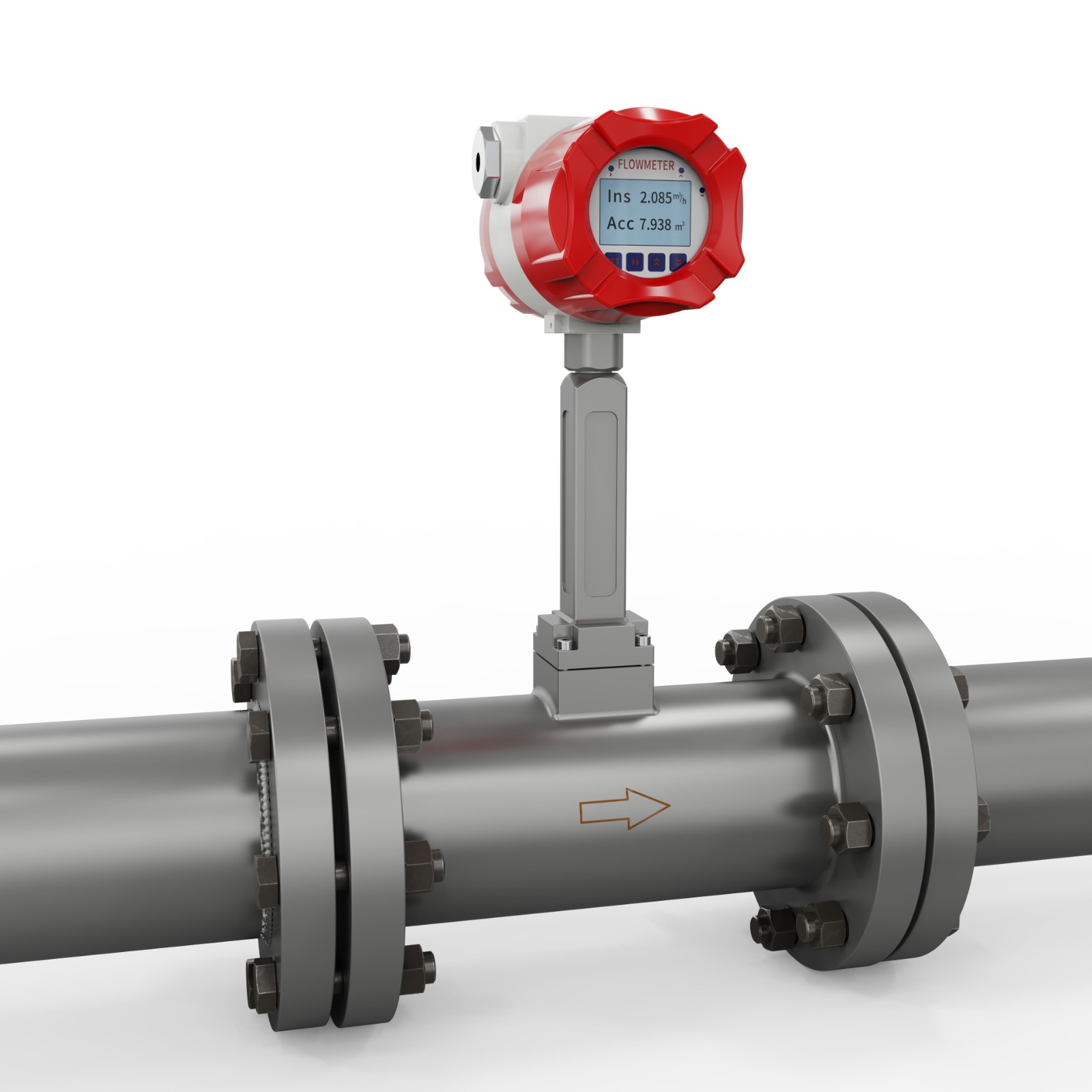

一款典型的防爆型渦街流量計，如 FVX480 系列，其內部結構精密而穩固。主體通常由測量管、旋渦發生體、傳感器組件、信號轉換與處理電路（積算儀）以及防爆外殼構成。測量管與發生體多采用 304 或 316L 不銹鋼，確保對多種腐蝕性介質的耐受性。傳感器負責捕捉微弱的渦街頻率信號，并將其轉換為電信號。核心的積算儀模塊則集成了高性能處理器、存儲單元和通信芯片，負責完成流量計算、溫度壓力補償（若配備）、數據累積以及多種標準信號輸出。防爆外殼采用隔爆（Ex d）或本安（Ex i）設計，確保內部電路在可能產生的電火花被完全隔離或限制能量，從而滿足爆炸性氣體環境的使用要求，其防爆標志可達 Ex db IIC T6 Gb 級別。
二、標準技術參數與功能模塊
從標準技術參數來看，防爆渦街流量計展現了其卓越的工程性能。公稱通徑覆蓋從 DN15 到 DN300 的廣泛范圍，能滿足從小流量實驗線到大口徑主管道的測量需求。測量介質涵蓋氣體（如空氣、天然氣、氮氣、氧氣，其中測量氫氣時需注意最低壓力要求）、液體（水、油品、化學試劑）以及蒸汽（飽和蒸汽與過熱蒸汽）。在精度方面，液體測量通常可達 ±1.0%，氣體和蒸汽測量精度為 ±1.5%，若選配溫壓補償功能，蒸汽和氣體的測量精度可進一步提升。其量程比寬，通常可達 1:10 甚至更高，意味著在同一臺儀表上既能測量小流量也能測量大流量，減少了儀表選型規格。耐壓等級根據連接方式（法蘭卡裝或法蘭連接）和口徑不同，最高可達 PN40（4.0MPa）。介質溫度適應范圍極廣，提供常溫型（-40~100℃）、中溫型（-40~250℃）和高溫型（-40~330℃）選項，以適應從冷凍液到過熱蒸汽的各種工況。輸出信號靈活多樣，包括脈沖信號、隔離的（4~20）mA 模擬電流信號、RS-485 數字通訊（支持 Modbus RTU 等協議），部分型號還支持 HART 協議，便于接入各類控制系統（DCS/PLC）或物聯網平臺。供電方式支持 24VDC 外部供電或內置長壽命鋰電池，后者特別適合無源場合。外殼防護等級通常為 IP65，能夠防止粉塵侵入和噴水影響。
除了基礎的流量測量，現代防爆渦街流量計的核心功能模塊賦予了它更高的價值。溫壓補償模塊是用于蒸汽和氣體計量的關鍵。通過內置或外接的溫度傳感器和壓力傳感器，實時采集流體的溫度和壓力數據，結合內置的流體密度數學模型（如 IAPWS-IF97 公式用于蒸汽），將測得的工況體積流量自動補償換算為標準狀態（如 0℃，101.325kPa）下的體積流量或質量流量，從而得到貿易結算所需的準確數據。智能顯示與操作單元提供現場瞬時流量、累計流量、溫度、壓力等參數的多行顯示，并通過防水按鍵實現參數設置與瀏覽。先進的信號處理電路具備小流量切除、振動噪聲濾波、抗電磁干擾等功能，確保在復雜工業環境下的測量穩定性。數據記錄與遠傳功能使得歷史數據查詢和遠程監控成為可能。
三、運行特性與適用場景
該產品的運行特性突出表現為高可靠性、低維護量與良好的節能性。由于其測量部件無可動機械零件，從根本上避免了磨損，儀表壽命長，維護成本低。壓損較小，通常僅為孔板流量計的 1/4 到 1/2，長期運行能顯著降低泵送能耗，屬于節能型儀表。在一定的雷諾數范圍內，其儀表系數僅與旋渦發生體的幾何尺寸有關，不受流體物性（密度、粘度）變化的影響，這意味著一種介質標定后，用于其他類似介質時往往無需重新標定，通用性好。
防爆型渦街流量計的適用環境明確指向存在爆炸性危險的 1 區或 2 區場所。但同時，其安裝與運行也需遵循一定的工況限制。安裝位置應盡量避免強烈機械振動，若無法避免，需在上下游管道加設支撐。流體應充滿管道，測量液體時需注意避免氣液兩相流，測量氣體時需注意避免液滴。對上游直管段有一定要求，通常保證前 10D 后 5D（D 為管道直徑）的直管段長度，以確保流體速度分布穩定，提高測量精度。應遠離大功率電機、變頻器等強電磁干擾源。環境溫度需在儀表允許范圍內（如 -20~55℃），避免陽光直射和雨淋（除非有額外防護）。
在細分行業與應用場景中，防爆渦街流量計的價值得到了充分體現。在石油化工行業，它用于測量原料氣、工藝氣體（如氫氣、氮氣）、液態烴類以及裝置間蒸汽的消耗計量，為生產平衡與能耗管理提供依據。在天然氣輸配領域，用于門站、調壓站以及廠區內部燃氣管網的貿易結算與安全監控。在精細化工與醫藥行業，用于各種溶劑、反應物料的精確投料控制。在供熱系統中，用于測量輸送至各用戶的飽和蒸汽或過熱蒸汽，實現公平結算與管網優化。在冶金行業，用于高爐煤氣、焦爐煤氣的回收計量。例如，在大型化工園區的公用工程車間，多臺防爆渦街流量計被用于監測送往不同生產裝置的蒸汽總管和分支管線，其帶溫壓補償的質量流量數據直接接入能源管理系統（EMS），為企業進行單耗分析和能效對標提供了核心數據支撐。
四、產品選型與安裝、運維指南
面對多樣的需求，正確的選型是確保儀表良好運行的第一步。選型時需明確以下關鍵參數：1. 介質類型（氣體、液體、蒸汽）；2. 預計的流量范圍（最大、常用、最小流量）；3. 工作壓力與溫度；4. 管道口徑；5. 防爆等級與防護要求；6. 輸出信號與通訊協議需求（是否需要 4-20mA、脈沖、RS485 或 HART）；7. 是否需要溫壓補償功能；8. 電源條件（市電或電池）。建議根據最大流量和最小流量，對照廠家提供的流量范圍表選擇合適的口徑，并使常用流量落在儀表量程的 1/2 到 2/3 處為佳。對于蒸汽測量，務必選擇帶溫壓補償的一體化型號，以確保計量準確。
安裝是發揮儀表性能的基礎。安裝時需保證流量計標識的流向箭頭與管道內流體方向一致。優先選擇水平安裝，若垂直安裝，對于液體介質應保證自下而上的流向。儀表前后應留有足夠的檢修空間。電氣連接時，應使用屏蔽電纜，并將屏蔽層在控制柜端單點接地，以防干擾。對于隔爆型儀表，必須嚴格按照防爆規范進行電纜引入裝置的密封處理。安裝完成后，應進行零點檢查和密封性檢查。
日常運維工作相對簡單，但至關重要。定期巡檢，查看儀表顯示是否正常，有無異常報警。保持表體清潔，特別是顯示窗口。對于重要計量點，可定期（如每年）進行零點校準。檢查電氣接口的密封情況，防止進水或松動。若使用電池供電，需關注低電量報警并及時更換。若發現流量示值異常，可先檢查工藝狀況是否變化，再檢查儀表參數設置、電源及信號線路，最后考慮傳感器本身是否故障。建立儀表的運行檔案，記錄安裝日期、校驗日期、維修記錄等，實現生命周期管理。
綜上所述，防爆型渦街流量計以其堅實的物理基礎、嚴謹的防爆設計、智能化的功能集成和廣泛的場景適應性，在危險工況流量測量領域確立了其專業地位。它不僅是工業管道上的一個測量元件，更是連接物理世界與數字控制系統的可靠信息橋梁，持續為工業生產的安、穩、長、滿、優運行貢獻著精準的數據力量。
