在工業過程控制與能源精細化管理領域，對流體流量及能量交換的精確計量是實現效率提升與成本控制的關鍵。電磁式冷熱量表作為一種集成了流量測量與能量積算功能的一體化儀表，正日益成為供暖、供冷及諸多工業熱能計量場景中的核心設備。它不僅是實現“按需供能、按量計費”的物理基礎，更是企業進行能源審計、系統優化與節能改造不可或缺的數據源頭。
一、 工作原理與內部構造
電磁式冷熱量表的工作原理融合了電磁流量測量與熱力學計算兩大技術體系。其流量測量部分基于法拉第電磁感應定律。儀表測量管上下兩端布置的勵磁線圈產生一個穩定的磁場。當具有導電性的流體（如自來水、冷卻水、乙二醇溶液等）流經測量管時，相當于導體切割磁感線，會在垂直于流體流向和磁場方向的管壁兩側電極上產生感應電動勢（E）。該電動勢的大小與流體的平均流速（V）、磁感應強度（B）以及測量管內徑（D）成正比，關系式為 E=K×B×V×D，其中K為儀表常數。通過檢測此微弱的電勢信號，并經轉換器進行放大、濾波與數字化處理，即可精確計算出流體的瞬時體積流量與累計流量。
熱量（或冷量）的計量則建立在流量測量的基礎之上。儀表通過配對的高精度溫度傳感器，實時采集熱交換系統進口與出口處流體的溫度。結合測得的瞬時流量、流體的密度與比熱容等熱物性參數（通常依據水溫通過內置數學模型計算），儀表內部的微處理器依據熱力學公式 Q=∫ qm × Δh dt 或 Q=∫ qv × ρ × Δh dt 進行積分運算，從而實時計算出系統釋放或吸收的熱（冷）量。其中，Q為累積熱量，qm為質量流量，qv為體積流量，ρ為密度，Δh為進出口流體的質量焓差。這種將流量、溫度測量與能量計算集成于一體的設計，避免了外接積算儀的繁瑣，提升了系統可靠性與計量整體精度。

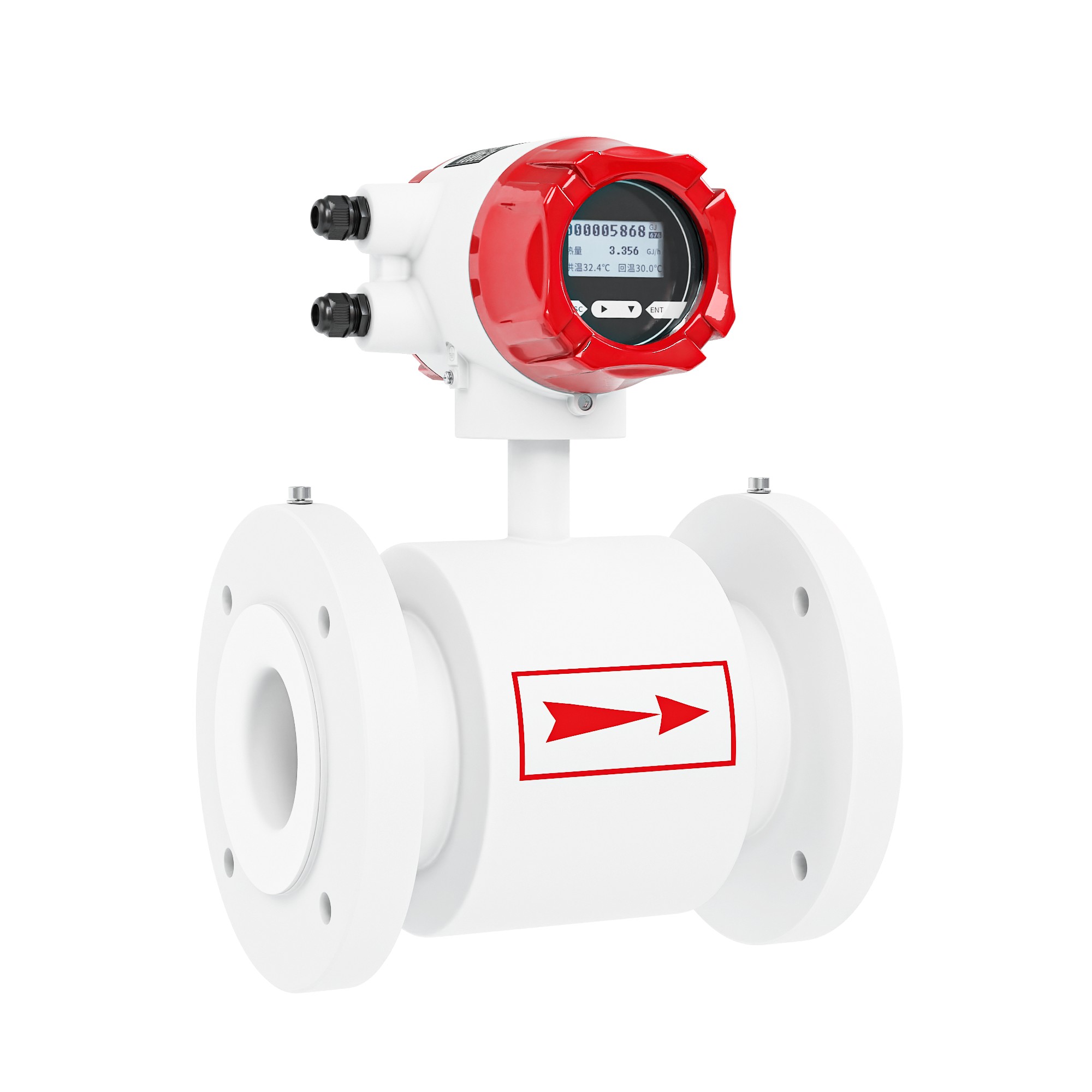

從結構上看，電磁式冷熱量表主要由傳感器和信號轉換器（表頭）兩部分構成。傳感器包含測量管、勵磁線圈、電極、襯里及法蘭等機械部件，負責原始信號的生成。轉換器則包含模擬信號處理電路、微處理器、顯示單元及通信模塊，負責信號處理、計算、顯示與輸出。根據安裝形式，可分為傳感器與表頭固定在一起的一體式，以及兩者通過電纜分離安裝的分體式，后者更適用于表頭需要安裝在便于觀察而傳感器環境惡劣（如井下、潮濕空間）的場合。
二、 標準技術參數與核心功能
一款典型的電磁式冷熱量表具備廣泛的技術適應性。其口徑范圍可從DN10覆蓋至DN2000，滿足從家庭分戶計量到區域供熱主管道的不同需求。測量精度方面，流量測量精度通常可達±0.5%至±1.0%，熱量測量綜合精度一般在±2.5%以內（符合CJ128-2007等國家行業標準），確保計量數據的權威性。
儀表的材料選擇豐富，以應對不同介質特性。測量管內襯材料可選氯丁橡膠（CR，耐溫-10~70℃）、聚氨酯橡膠（UR）、聚四氟乙烯（PTFE/F4，耐溫-10~120℃）或特氟龍（PFA，耐溫可達180℃），以抵抗腐蝕與磨損。電極材料則有不銹鋼316L、哈氏合金、鈦、鉭等選項，適用于不同電導率及腐蝕性流體。防護等級方面，一體式通常為IP65，可防塵防噴水；分體式傳感器可選IP68，允許短時浸沒，適合地下管廊等潮濕環境。
其核心功能模塊包括：高清晰度背光LCD顯示屏，可同時或輪顯瞬時流量、累積流量、進/出口溫度、瞬時熱量、累積熱量、流速等多項參數；標準的RS485通信接口，支持Modbus RTU協議，便于接入DCS、PLC或能源管理系統，實現數據遠程監控與采集；可配置的模擬量（4-20mA）或脈沖輸出，用于連接其他控制設備；此外，空管檢測、流量上下限報警、斷電數據保護等實用功能也已成為標準配置，提升了儀表的智能化水平與運行可靠性。
三、 運行特性與適用環境
電磁式冷熱量表的運行特性突出表現在其高穩定性與低維護需求上。由于采用無機械可動部件的測量原理，儀表對流體的壓力損失極小，且不受流體密度、粘度、溫度（在一定范圍內）和壓力的顯著影響。先進的低頻矩形波勵磁技術，有效克服了直流勵磁的電極極化效應和交流勵磁的電磁干擾問題，確保了零點穩定，抗干擾能力強。
然而，其工作原理也決定了特定的工況限制。首要條件是流體必須具有最低限度的電導率，通常要求不低于5μS/cm，實際應用中為確保測量穩定，建議介質電導率大于30μS/cm。因此，它無法測量純凈水、油類等非導電液體。其次，測量時需要保證管道始終滿管狀態，氣泡或非滿管會嚴重影響測量準確性。安裝時對前后直管段也有一定要求，一般建議上游留有不少于10倍管徑、下游不少于5倍管徑的直管段，以保障流場穩定。環境方面，轉換器部分應避免安裝在溫度劇烈變化、強腐蝕性氣體、強電磁場干擾或持續劇烈振動的場所。對于冷水計量場景，需注意防止表頭因結露產生冷凝水，此時選用分體式結構將表頭安裝在干燥處是更優選擇。
四、 行業應用與落地場景
電磁式冷熱量表的應用價值在多個行業得以充分體現。
城市集中供熱與制冷：這是最經典的應用領域。在供熱一次網（熱源到換熱站）和二次網（換熱站到用戶）的主管道上，安裝電磁式熱量表用于總熱量結算與管網損耗監測。在中央空調系統中，安裝于冷凍水/冷卻水回路，用于計量建筑各區域或商戶的冷量消耗，為能源費用分?jǐn)偺峁┚_依據。尤其在大型商業綜合體、數據中心（如華為、阿里、騰訊等企業的服務器基地）的空調系統中，其高精度和長期穩定性對于能效分析與節能優化至關重要。
工業過程能源管理：在化工、制藥、食品等流程工業中，許多工藝過程涉及加熱或冷卻。在蒸汽冷凝水回水、工藝循環冷卻水、反應釜夾套水等管路上安裝冷熱量表，可以精確計量生產環節的蒸汽耗量或冷量消耗，為單耗考核、工藝優化和成本控制提供數據支撐。
區域能源站與分布式能源：在區域供冷供熱站、生物質熱電聯產等分布式能源項目中，冷熱量表是計量對外輸出能量、進行貿易結算的關鍵計量器具，其準確性與可靠性直接關系到項目的經濟效益。
與超聲波式冷熱量表相比，電磁式在特定場景下優勢明顯：其對介質中存在的微小氣泡或固體顆粒耐受度更高；長期運行中，管道內壁結垢對電磁式儀表的測量影響遠小于對超聲波式的影響；在滿管、導電性良好的水介質測量中，電磁式通常具有更優的測量精度與重復性。因此，在介質水質一般、計量要求高、希望長期免維護的場合，電磁式是更可靠的選擇。
五、 產品選型、安裝與運維要點
正確的選型是保障儀表良好運行的第一步。選型時需明確：管道口徑與材質；介質類型、溫度范圍及電導率；工作壓力；需要測量的能量類型（熱量、冷量或兩者兼有）；安裝環境（決定選用一體式還是分體式，以及防護等級）；輸出信號與通信需求。特別需要注意的是，對于小口徑（如DN50及以下）用于貿易結算的熱量表，需確認其是否具備有效的計量器具型式批準證書（CPA）。在溫度傳感器選擇上，必須選用配對的鉑熱電阻（如PT1000），并確保兩路傳感器線纜規格、長度一致，以消除引線電阻差異帶來的測量誤差。
安裝環節至關重要。傳感器安裝應遵循“閥前泵后”的原則，即安裝在調節閥的上游、泵的下游，以保證滿管并減少流體擾動。務必保持傳感器箭頭方向與流體流向一致。溫度傳感器的安裝應確保其測溫探頭插入至管道中心位置，可采用垂直、斜插或彎管處安裝等多種方式。良好的接地是減少電磁干擾、保證測量穩定的關鍵措施，尤其在非金屬管道上安裝時，必須按要求配備和安裝接地環。
日常運維相對簡單，體現了“免維護”的設計理念。定期巡檢主要包括：查看顯示屏數據是否正常、穩定；檢查各連接處有無滲漏；確保表體清潔干燥，特別是分體式的接線盒密封良好。如遇流量示值異常，可先檢查管道是否滿管、有無氣泡、接地是否可靠以及前后閥門狀態。儀表本身具有自診斷功能，可通過查閱報警信息初步判斷故障點。非專業人員嚴禁拆卸傳感器或更改內部參數。在長時間停用前，應排空管道內的介質，特別是可能凍結的場合，以防凍裂。
結語
電磁式冷熱量表以其原理的科學性、技術的成熟性以及計量的精確性，在能源計量與能效管理領域奠定了堅實的地位。它不僅是連接物理系統與數字管理系統的橋梁，更是推動各行業向精細化、智能化、綠色化轉型的基礎工具。隨著物聯網與大數據技術的深度融合，具備強大數據接口能力的智能電磁式冷熱量表，必將在智慧城市、智慧能源的建設中發揮更大的數據基石作用，為可持續發展和“雙碳”目標的實現貢獻不可或缺的測量?jī)r(jià)值。
