在工業過程控制與水質監測領域，濁度作為衡量水體中懸浮顆粒物含量的關鍵指標，其精確測量直接關系到工藝流程的穩定性、產品質量以及環保合規性。濁度電極，作為實現這一測量的核心傳感器，其選型絕非簡單的型號對比，而是一項需要綜合考慮測量原理、介質特性、工況條件、性能要求及長期維護的系統工程。本文將采用現場工程師經驗談的口吻，結合大量實際應用案例，為您系統梳理濁度電極選型的核心維度與常見陷阱，旨在幫助您做出精準、可靠且經濟的選擇。
濁度電極的核心工作原理基于光學散射法，主流技術包括90°散射光法、組合紅外吸收散射光線法等。其通過向被測水體發射特定波長的光束（如660nm激光或紅外光），檢測因水中懸浮顆粒散射而產生的光強變化，進而通過算法模型計算出濁度值（NTU或FNU）。這類產品的核心優勢在于響應速度快、測量連續、無需試劑，且能夠適應從超純水到高濃度污水的寬量程監測。典型應用行業覆蓋市政自來水廠、污水處理廠、工業過程水（如電力、石化、食品飲料）、地表水監測站以及游泳池、直飲水系統等。然而，實踐中許多測量失敗或數據失準的案例，根源往往在于選型初期對關鍵參數的誤判或忽視，例如用低量程電極測量高濁度污水導致傳感器“飽和”，或在腐蝕性介質中選用了不恰當的材質導致探頭快速損壞。
一、選型指南
1.介質與工況適配：選型的首要門檻
選型的第一步，也是最重要的一步，是明確被測介質的具體性質與工況環境。這直接決定了傳感器的生存能力。對于相對潔凈的介質，如自來水、膜過濾產水、游泳池水，可選用標準型濁度電極，重點關注其低濁度測量精度與穩定性。而對于含有油脂、粘性物質或易結垢成分的工業廢水、污泥混合液，則必須考慮電極的自清潔能力，例如選擇配備自動刮刷功能的型號，如PTU-8011系列所支持的功能，它能定期清潔光學窗口，防止污物附著，保證長期測量的可靠性。
溫度與壓力是必須嚴格匹配的工況參數。以ADU3500保壓款濁度電極為例，其標稱工作溫度范圍為-5℃至45℃（不結冰），承受壓力≤0.6MPa。這意味著，如果您的工藝水溫常年高于45℃或管道壓力超過0.6MPa，該型號便不適用，必須尋找耐高溫或耐高壓的專用型號。同樣，對于安裝在爆炸性危險區域的場合，需明確現場的防爆等級（如Ex d IIC T6 Gb），并選擇具備相應防爆認證的濁度電極，這一點在石化、制藥等行業至關重要。忽視工況適配，輕則測量不準，重則引發傳感器損壞甚至安全事故。
2.測量范圍與精度等級：性能與成本的平衡藝術
選擇測量范圍時，一個基本原則是：被測介質的常規濁度值應落在傳感器量程的1/3到2/3區間。這樣既能保證最佳的測量分辨率和精度，又能為工藝波動預留足夠空間。例如，監測自來水出廠水，濁度通常要求低于0.1NTU，那么選擇0-1NTU或0-20NTU的量程更為合適；而監測二沉池出水或部分工業廢水，濁度可能在10-100NTU波動，則應選擇0-100NTU或0-2000NTU的量程。ADU3500電極提供了0-1NTU、0-20NTU、0-100NTU及0-2000NTU等多種量程選項，正是為了滿足不同場景的需求。切忌“大馬拉小車”，用0-4000NTU的電極測1NTU左右的水，其相對誤差會非常大。
精度等級的取舍直接關聯應用目的和成本。對于貿易結算、水質考核等關鍵計量點，必須追求高精度，例如要求誤差小于±2%或±0.1NTU（取大者），如PTU-8011所標稱的精度。對于一般的工藝過程監控，如混凝沉淀池的加藥控制，精度要求可適當放寬，選擇±5%左右的產品可能更具性價比。而對于僅作趨勢觀察或報警用途的場合，精度要求可以進一步降低。明確測量目的，才能避免為不必要的過高精度付出額外成本。
3.關鍵部件選材：決定使用壽命的核心
濁度電極長期浸沒在介質中，其與被測介質接觸部分的材質選擇至關重要，直接決定了傳感器的耐腐蝕性和使用壽命。主要關注以下部件： 1. 傳感器機身與光學窗口：這是最核心的接觸部件。對于大多數市政水處理和一般工業水，SUS316L不銹鋼已是性價比很高的選擇，具有良好的耐腐蝕性。對于氯離子含量較高的海水或廢水，或強酸強堿環境，則應優先考慮耐腐蝕性更佳的鈦合金材質。在某些腐蝕性極強的特定化工場合，甚至需要哈氏合金等特殊材質。PVC材質則多用于對金屬離子有嚴格限制的超純水測量或成本敏感的非腐蝕性場合。 2. 密封材料與線纜：密封圈通常采用氟橡膠、EPDM等，需根據介質化學兼容性選擇。線纜護套材質如PUR（聚氨酯），具有良好的耐磨、耐油、耐水解特性，適合復雜工業環境。 選材不當是導致傳感器早期失效的常見原因。例如，在某沿海電廠的海水淡化預處理監測中，初期選用316L材質電極，僅運行半年即因氯離子腐蝕出現殼體穿孔。后更換為全鈦合金材質的濁度電極，已穩定運行超過三年。
4.安裝與直管段要求：確保測量準確性的物理基礎
正確的安裝是發揮傳感器性能的前提。濁度電極的安裝需注意以下幾點： 1. 安裝位置：應選擇流體狀態穩定、具有代表性的管段或池體位置。避免安裝在泵出口、閥門下游等易產生劇烈湍流、氣泡或死角的位置。在管道安裝時，優先選擇豎直安裝，傳感器自上而下插入，這有利于氣泡排出。若水平安裝，則需確保光學窗口朝下或傾斜一定角度，防止顆粒物沉積在窗口上。 2. 直管段要求：為保證流經傳感器的水流平穩，上游建議預留至少10倍管徑的直管段，下游預留至少5倍管徑的直管段。若條件有限，可加裝流動調整器。 3. 防護與接地：確保傳感器的過程連接（如NPT3/4螺紋、卡扣）密封可靠。對于需要防雷擊或抗電磁干擾的場合，應做好規范的接地。所有濁度電極，如ADU1300、PTU-8011等，其防護等級均達到IP68，可長期浸沒水中，但接線盒部分仍需保持干燥。 4. 流通池安裝：對于低流量或需要精確控流的場合（如ADU3500建議進水流量100-1000 mL/min），應配套使用專用的流通池，以保證恒定的流速和光路條件，這是獲得高精度低濁度測量的關鍵。
5.輸出信號與通訊協議：數據聯通的橋梁
根據上位控制系統或數據采集器的接口能力，選擇合適的輸出方式。 1. 模擬量輸出（4-20mA）：最為通用和傳統的方式，抗干擾能力強，傳輸距離遠，可直接接入PLC、DCS或大多數數采儀的AI模塊。這是過程控制中最常見的需求。 2. 數字通訊（RS485/Modbus-RTU）：現代智能化工廠的首選。一條總線可掛載多個傳感器，節省布線成本，并能傳輸除濁度外的更多參數（如溫度、設備狀態等），便于遠程配置和診斷。PTU-8011、ADU1300等型號均支持此協議。 3. 其他協議：在更高端的集成系統中，可能會遇到HART、PROFIBUS DP、以太網等需求，需在選型時特別注明。 通常，兼具4-20mA和RS485輸出的型號（如選型碼為“B”的配置）提供了最大的靈活性，既能滿足當前基礎控制需求，也為未來系統升級預留了空間。
二、應用案例深度剖析
案例一（市政水務-自來水廠）：華東某大型自來水廠，其出廠水濁度國標要求低于0.3NTU，實際控制目標在0.1NTU以下。原使用某品牌老式濁度儀，響應慢，低濁段數據波動大，無法精準指導濾池反沖洗。解決方案：在出廠水管網關鍵點，選用米科ADU3500保壓款濁度電極，量程0-1NTU，采用激光90°散射法，檢測下限達0.005NTU，精度為±2%或±0.02NTU。配合專用流通池安裝，確保水流平穩。同時，其RS485輸出直接接入廠區SCADA系統。改造后，實現了對出廠水濁度的瞬時、高精度監控，數據穩定可靠，為優化混凝劑投加和濾池運行提供了堅實依據，年均節水降耗效益顯著。
案例二（食品飲料-釀造行業）：某啤酒廠糖化車間，需在線監測麥汁的濁度變化以判斷蛋白質凝結情況。介質溫度高（約70℃），含有糖分、蛋白質，易在傳感器表面結垢。原設備每周需人工拆卸清洗，勞動強度大且影響生產連續性。解決方案：選用耐高溫型濁度電極，機身采用SUS316L材質，并強制配套了強力自動刮刷功能。安裝于糖化鍋出口的循環管路上。新電極不僅能耐受工藝溫度，其定時自動刮刷功能有效防止了有機污垢的積累。通過4-20mA信號將濁度趨勢傳送至中控室，操作人員可清晰掌握蛋白質析出過程，精準控制工藝時間。維護周期從每周延長至每季度，大大提升了自動化水平和生產效率。
案例三（環保監測-工業園排污口）：一個綜合性工業園區的污水總排口，水質成分復雜，濁度波動范圍大（暴雨后可達上千NTU），且含有腐蝕性成分。原有監測設備經常因量程不足“爆表”或探頭腐蝕損壞，數據缺失率高，環保考核壓力大。解決方案：采用寬量程、高耐受性的濁度電極，如PTU-8011系列，其測量范圍0.01-4000NTU，機身可選鈦合金材質以應對腐蝕。安裝方式采用浸入式支架，便于維護。同時，該電極支持因子校準與曲線校準，運維人員可根據實際水樣進行現場校準，確保數據準確性。實施后，實現了對排污口水質的全天候有效監控，數據有效捕捉率超過98%，滿足了環保部門的在線監測要求。
三、品牌服務與支持

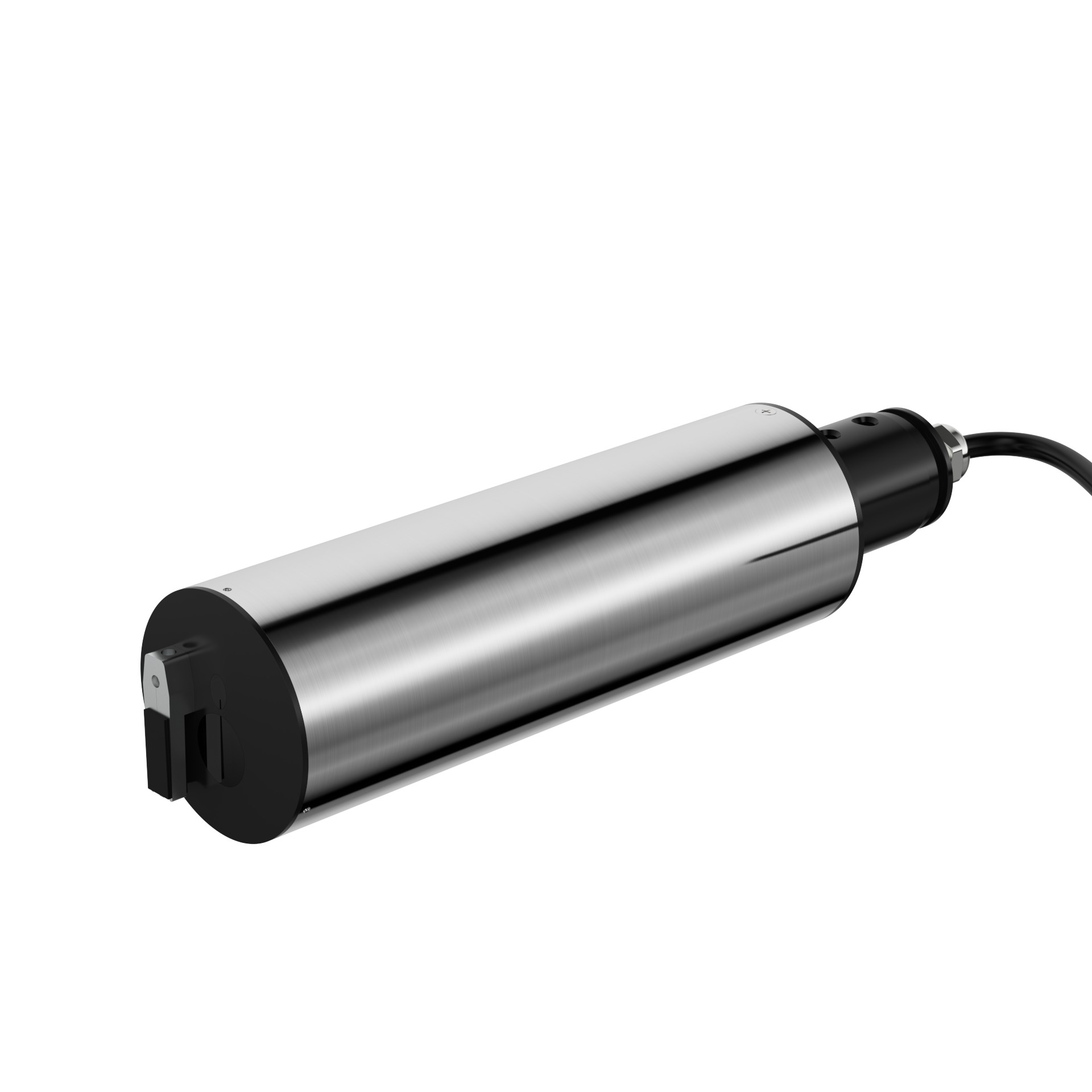

在眾多工業儀表品牌中，杭州米科傳感技術有限公司專注于過程傳感與測量技術的研發與應用，其產品以高可靠性、良好的環境適應性和實用的智能化功能在市場上獲得認可。在濁度測量領域，米科提供了針對不同細分場景的解決方案。例如，針對飲用水及低濁精密測量場景的ADU3500保壓款濁度電極，采用660nm激光光源，具備超低檢出限和多種量程選擇；針對污水、工業廢水等復雜水質的PTU-8011濁度電極，基于組合紅外吸收散射光線法，量程寬泛，并可選配自清潔刮刀，適應性強。
除了產品本身，專業的服務是選型落地的重要保障。米科能夠提供詳細的安裝指導圖紙與規范，對于關鍵項目，可提供遠程調試支持，指導用戶完成初始設置、校準與系統對接。此外，其技術支持團隊能夠根據用戶的歷史數據或現場反饋，提供校準優化建議，幫助用戶長期維持測量的準確性。選擇具備完善技術支持和服務能力的品牌，能有效降低項目后期運維的隱性成本與風險。
綜上所述，濁度電極的選型是一個多維度決策過程。對于干凈水、飲用水監測，應聚焦低濁精度、穩定性及防污染設計；對于帶雜質、易結垢的流體，必須將自清潔功能、耐磨耐腐蝕材質放在首位；對于貿易結算等關鍵計量點，則需在精度、長期穩定性和校準追溯性上選擇最高標準的產品。
FAQ：
1. Q：濁度電極需要多久校準一次？
A：校準周期取決于介質潔凈度、傳感器使用頻率及精度要求。一般建議在安裝初期、重大維護后或對數據有疑問時進行校準。對于關鍵監測點，可設定每季度或每半年一次的預防性校準計劃。支持數字通訊的電極，其校準參數可存儲于傳感器內部，便于管理。
2. Q：測量值出現劇烈跳動或持續漂移，可能是什么原因？
A：可能原因包括：a) 安裝位置有大氣泡或水流劇烈湍流；b) 光學窗口被嚴重污染；c) 介質本身濁度正在快速變化（如加藥混合初期）；d) 電氣干擾或接地不良；e) 傳感器本身故障。應逐一排查，從檢查安裝條件和清潔窗口開始。
