在工業過程控制與自動化系統中，溫度的精確測量是保障生產安全、提升產品質量、實現節能降耗的關鍵環節。一體化溫度變送器，作為連接現場溫度傳感器與后端控制系統的核心橋梁，將溫度敏感元件與信號轉換、放大、輸出單元集成為一體，實現了從物理量到標準電信號的直接、可靠轉換。這類儀表廣泛應用于石油、化工、電力、冶金、輕紡、環保以及城市供水供熱等眾多行業，用于監測管道、罐體、反應釜等設備中液體、氣體或固體表面的溫度，是現代工業不可或缺的“感知神經末梢”。
一、核心工作原理：從物理變化到標準信號
一體化溫度變送器的技術基礎源于溫度傳感器的物理效應。目前主流產品普遍采用鉑電阻（Pt100）作為核心感溫元件。其工作原理基于金屬導體的電阻值隨溫度變化而變化的特性。鉑電阻因其出色的穩定性、重復性和較寬的測溫范圍，成為工業領域的首選。當被測介質溫度發生變化時，嵌入在變送器探頭前端的Pt100元件的電阻值隨之發生精確改變。這一微弱的電阻變化信號被變送器內部的高穩定性電路采集。電路首先通過恒流源為Pt100提供激勵電流，將電阻變化轉換為微弱的電壓信號，隨后經由高精度、低漂移的運算放大器進行放大。關鍵的一步在于模數轉換：采用24位Σ-Δ型高精度ADC（模數轉換器）將放大后的模擬電壓信號轉換為數字信號。處理器對數字信號進行線性化處理、冷端補償（針對某些型號）和計算，最終根據預設的輸出類型，將其轉換為工業標準信號。整個過程實現了對溫度連續、精確的測量與信號變送。
二、內部構造與技術參數解析
一臺典型的一體化溫度變送器主要由以下幾個部分構成：
1. 感溫探頭與過程連接件：前端是直接接觸介質的部分，包括Pt100傳感器芯片、保護套管（常采用304或316L不銹鋼）、以及用于安裝的螺紋（如M20×1.5、M27×2、G1/2、NPT1/2等）或卡箍（如DIN32676標準）。探桿直徑（Φ6mm、Φ8mm、Φ12mm等）和插入長度（從30mm到500mm或更長）可根據工況定制。
2. 信號處理單元：這是變送器的“大腦”，封裝在鑄鋁或不銹鋼殼體內部。包含為傳感器供電的精密恒流源、信號放大調理電路、高精度ADC芯片、微處理器（MCU）以及存儲校準參數的存儲器。
3. 輸出與接口單元：負責將處理后的信號送出。常見輸出方式包括：二線制4-20mA模擬電流輸出（最通用，抗干擾能力強，便于遠傳）；RS-485數字通訊輸出（支持Modbus等協議，可組網實現多點監測）；以及直接輸出Pt100電阻信號。電氣接口通常采用防護等級達IP65的赫斯曼接頭（DIN43650-A）或航空插頭，確保連接可靠與環境適應性。

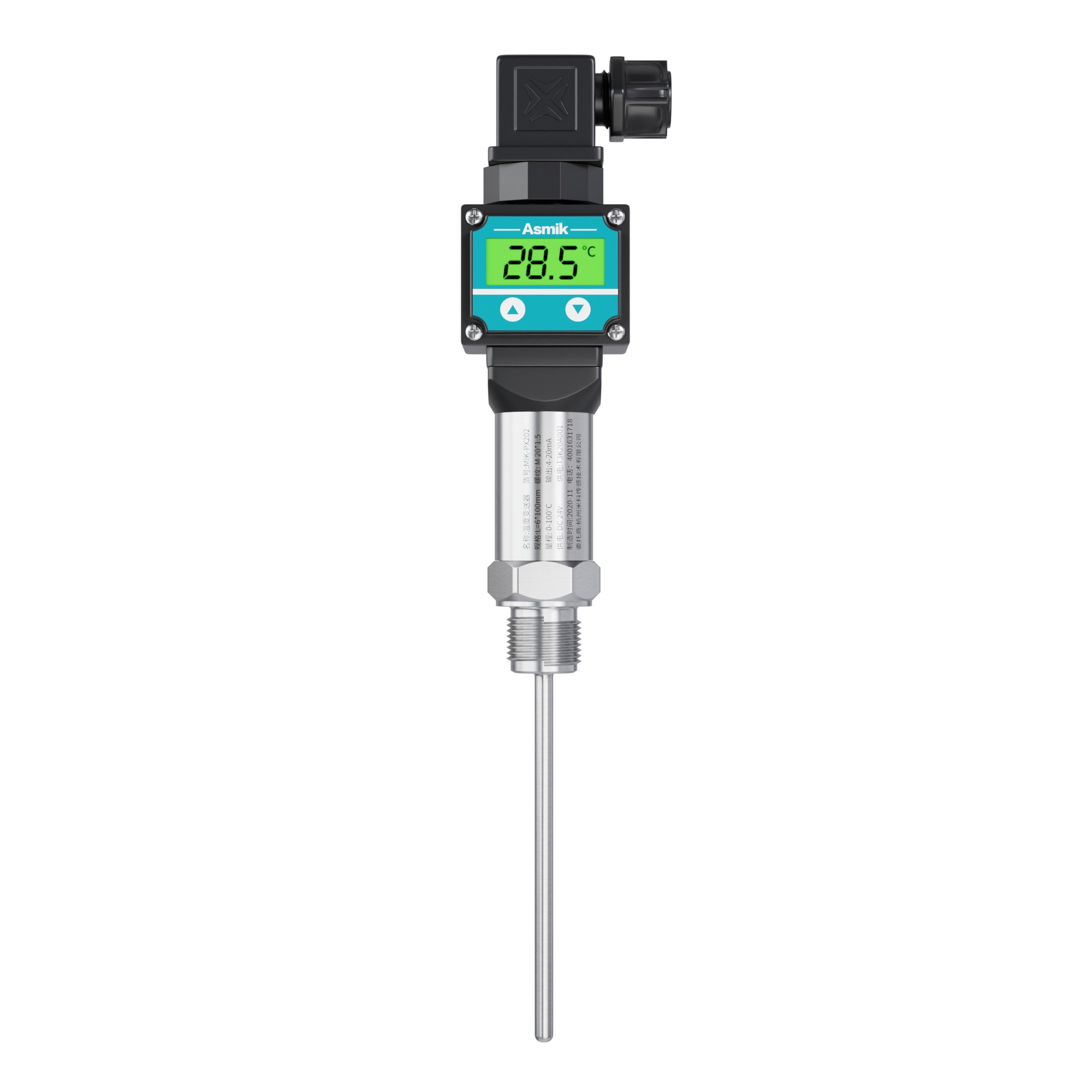

4. 顯示單元（可選）：部分型號配備液晶或數碼管顯示表頭，可現場實時顯示溫度值，方便巡檢與調試。
其核心性能由一系列技術參數定義：
- 測量范圍：典型范圍為-50℃至+200℃，覆蓋大多數工業應用場景。
- 準確度（精度）：通常為0.5級，意味著在量程范圍內的最大允許誤差不超過±0.5%。采用A級Pt100傳感器可提供更高的基礎精度。
- 輸出信號：4-20mA（負載能力計算為 RL ≤ (供電電壓U - 9V) / 0.02A）；RS-485（Modbus-RTU協議）。
- 供電電源：4-20mA輸出型通常要求9-30VDC；RS-485輸出型要求5-30VDC。功耗較低，例如4-20mA型在24VDC供電時功耗約0.7W。
- 環境適應性：工作溫度一般為-20℃至70℃；儲存溫度相同。過程壓力最高可達4MPa。防護等級主體為IP65，有效防塵防水。
- 響應時間：T90（達到階躍變化90%所需時間）通?！?0秒，具體取決于護套材質與結構。
- 電氣安全：絕緣電阻≥20MΩ@250VDC，絕緣強度可承受500VAC，保障系統安全。
三、功能特性與適用環境
該產品集成了傳感、變送、顯示（可選）功能，其顯著特性包括：
- 一體化設計：節省了分離式傳感器與變送器之間的安裝空間與接線成本，降低了故障點。
- 高穩定性與可靠性：采用全不銹鋼結構或高品質鑄鋁外殼，耐震、抗射頻干擾，電路經過優化，長期漂移小。
- 強環境耐受性：IP65防護等級使其能夠應對現場粉塵、噴水等惡劣環境。全密封結構適應潮濕、腐蝕性氣氛（需介質對不銹鋼無腐蝕）。
工況限制：主要用于測量對硅和不銹鋼無腐蝕的介質。嚴禁在防爆場合使用非防爆認證型號。安裝時需注意介質流速、壓力是否在標定范圍內，避免機械過載。在強電磁干擾環境，應做好屏蔽與接地。
四、細分行業應用場景實例
1. 城市供水管網：安裝在供水管道上，實時監測水溫，為水質管理、管網調度、防凍預警提供數據支持，是智慧水務系統的重要數據采集終端。
2. 化工生產過程：用于反應釜、蒸餾塔、換熱器、物料管道等關鍵設備的溫度監控，參與連鎖控制，確保反應條件精確、生產安全。
3. 電力行業：監測發電機組冷卻水溫度、變壓器油溫、供熱管網溫度等，保障設備高效穩定運行。
4. 暖通空調（HVAC）：在中央空調的冷熱水系統、新風機組中測量水溫，用于節能控制與舒適度調節。
5. 食品與制藥：在巴氏殺菌、發酵罐、潔凈管道等環節，對介質溫度進行衛生級監測，符合工藝流程與衛生規范要求。
五、產品選型、安裝與運維指南
選型要點：需明確以下幾個關鍵參數：
1. 測量范圍與精度：根據實際工藝溫度區間和控溫要求選擇。
2. 輸出信號：根據控制系統接口選擇4-20mA、RS-485或Pt100直接輸出。
3. 過程連接方式：依據設備上的安裝接口選擇匹配的螺紋規格（如M20×1.5、G1/2）或卡箍類型。
4. 探桿尺寸：確定插入深度（需深入流動介質充分接觸）和直徑（考慮安裝空間與強度）。
5. 材質要求：接觸介質的護套和過程連接件通常選用304或316L不銹鋼，對于特殊腐蝕性介質需特殊定制。
6. 環境要求：確認是否需要現場顯示、防爆認證（本系列標準產品不適用于防爆區）、以及特殊的防護或密封要求。
基礎安裝要點：
- 安裝位置應選在介質流速穩定、具有代表性的管段，避開閥門、彎頭、縮徑等擾動源上下游一定距離。
- 對于管道安裝，探桿應逆流向或垂直插入，確保感溫端位于管道中心三分之一區域。
- 擰緊安裝螺紋時，需使用合適工具，避免過度用力損壞螺紋或殼體。使用密封墊片確保密封性。
- 電氣接線應嚴格按照產品說明書進行，注意電源極性。對于4-20mA輸出，需在回路中串聯24VDC電源和負載（如PLC模擬量輸入模塊）。RS-485接線需注意A、B線序，并做好終端匹配。
日常運維常識：
- 定期巡檢，檢查變送器外觀有無機械損傷、腐蝕，接線是否牢固，顯示（如有）是否正常。
- 可定期與標準溫度計進行比對，驗證測量準確性。若偏差超出允許范圍，需聯系專業人員進行校準或更換。
- 保持電氣接口的清潔與干燥，防止因進水或污物導致短路或接觸不良。
- 在工藝停車檢修時，可檢查探頭是否結垢或損壞，并進行清潔。非專業人員請勿自行拆卸變送器核心電子部件。
總之，一體化溫度變送器以其集成化、高可靠、易安裝維護的特點，深度融入工業自動化體系。理解其工作原理、掌握選型安裝要領，是工程技術人員實現精準測溫、優化過程控制的基礎。隨著工業物聯網的發展，具備數字通訊功能的變送器將更廣泛地服務于智能工廠與智慧城市建設的各個角落。
