在工業自動化與過程控制領域，溫度是至關重要的工藝參數之一。一體化溫度變送器，作為連接現場溫度傳感器與后端控制系統的關鍵橋梁，其核心作用是將溫度傳感器（如熱電阻）輸出的微弱電信號，轉換為標準化的、易于遠距離傳輸和處理的工業信號，如4-20mA電流或RS485數字信號。這類產品因其結構緊湊、安裝便捷、性能穩定，被廣泛應用于石油、化工、電力、冶金、輕紡、環保以及城市供水管網等眾多行業，用于精確監測和控制液體、氣體、蒸汽及固體表面的溫度，是保障生產安全、提升工藝效率、實現智慧化管理的基石。
一、核心工作原理：從物理變化到標準信號
一體化溫度變送器的工作原理基于熱電效應或熱電阻效應。目前市場上主流的產品多采用鉑電阻（Pt100）作為敏感元件。其原理可簡述為：鉑電阻的阻值會隨溫度變化而發生精確的、可預測的變化（通常遵循IEC 60751標準）。變送器內部的高穩定性電路會為Pt100提供一個恒定的激勵電流，并精確測量其兩端的電壓降，這個電壓信號與電阻值成正比，進而與溫度值成函數關系。隨后，該微弱的模擬信號被送入高精度、高分辨率的24位Σ-Δ模數轉換器（ADC）進行數字化處理。經過微處理器進行線性化校正、冷端補償（若適用）和量程標定后，最終轉換為線性的4-20mA DC模擬信號或符合Modbus-RTU等協議的RS485數字信號輸出。這種“傳感-轉換-輸出”的一體化設計，極大地簡化了系統布線，提高了抗干擾能力和測量可靠性。
二、內部構造與核心功能模塊
一臺典型的一體化溫度變送器通常由以下幾個核心部分構成：
1. 傳感單元：通常為Pt100鉑電阻，封裝在不銹鋼外保護管內，直接接觸被測介質，負責感知溫度變化。根據安裝需求，有裝配式和鎧裝式等不同結構，鎧裝式具有更好的抗振和抗沖擊性能。
2. 信號處理單元：這是變送器的“大腦”。包含精密放大器、高精度ADC、微處理器（MCU）及存儲芯片。它負責完成信號的放大、采集、數字化、計算、線性化和溫度補償。先進的電路設計確保了低漂移和高長期穩定性。
3. 輸出與通訊模塊：根據型號不同，可能包含：
* 模擬輸出：將處理后的溫度值轉換為兩線制4-20mA電流輸出，負載能力通常滿足RL=(供電電壓U-9V~13V)/0.02A的關系，兼容絕大多數PLC和DCS系統。
* 數字通訊：集成RS485接口，支持Modbus等工業通訊協議，可實現多點組網、遠程參數設置和診斷，是構建工業物聯網（IIoT）的基礎。

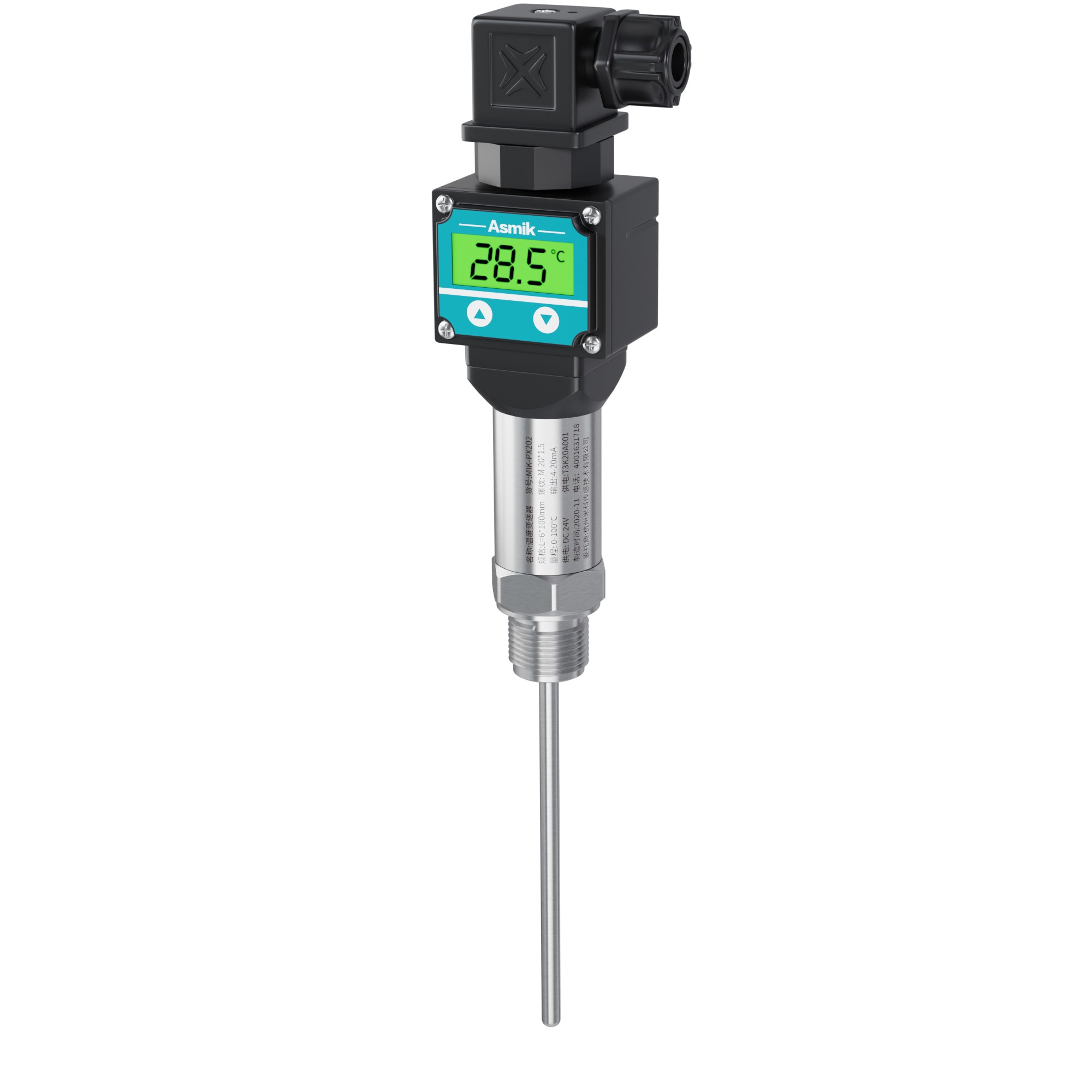

* 本地顯示（可選）：部分型號配備LCD或數碼管表頭，可在安裝現場直接讀取溫度值，方便調試與巡檢。
4. 供電與接線單元：通常采用寬電壓范圍的直流供電（如9-30VDC或12-35VDC）。電氣接口常見的有防護等級達IP65的赫斯曼接頭（DIN43650）、航空插頭或直接引線式，滿足不同現場環境要求。
5. 機械結構：包括不銹鋼（如304、316L）或鑄鋁外殼、安裝螺紋（如M20×1.5、G1/2、G1/4等）、以及密封部件，確保產品的機械強度和環境防護能力。
三、標準技術參數與運行特性
了解關鍵的技術參數是正確選型和應用的前提。以行業常見的P202/P402系列一體化溫度變送器為例，其典型參數體現了產品的核心性能：
* 測量核心：Pt100鉑電阻，A級允差。
* 測量范圍：通常為-50℃至+200℃（直插式），部分防護型或特殊設計型號可擴展至-50℃~+450℃。
* 準確度（精度）：一般為0.5級，這意味著在量程范圍內的最大允許誤差不超過輸出量程的±0.5%。部分高精度型號的板卡轉換精度可達0.1%。
* 輸出信號：4-20mA（兩線制），和/或 RS485（Modbus協議）。
* 響應時間：T90（達到階躍變化90%所需的時間）通常不大于60秒，滿足大多數過程控制的動態響應要求。
* 電氣特性：絕緣電阻≥20MΩ@250VDC，絕緣強度可承受500VAC，具備良好的電氣隔離和抗干擾能力。
* 環境適應性：工作環境溫度-20℃~70℃，儲存溫度-20℃~70℃。防護等級普遍達到IP65，可防塵防水。
* 過程條件：介質溫度范圍與測量范圍一致，最大過程壓力通常為4MPa。適用于對硅和不銹鋼無腐蝕的介質。
* 長期穩定性：優質的變送器年漂移量可控制在±0.2%FS以內，保證了長期測量的可靠性。
四、適用環境、工況限制與行業應用
一體化溫度變送器設計用于廣泛的工業環境，但其應用也需遵循一定的條件與限制：
* 適用環境：適用于常規工業環境，包括存在一定振動（頻率≤55Hz，振幅≤0.15mm）、潮濕（濕度35%~90%RH）的場合。其不銹鋼結構和IP65防護能有效抵御常見的粉塵和水濺。
* 工況限制：
1. 介質兼容性：必須確保被測介質對傳感器的不銹鋼外殼（常見為304、316L）和內部密封材料（如硅橡膠）無腐蝕性。對于強腐蝕、強氧化性或高純度特殊介質，需選用特定材質或采取隔離措施。
2. 溫度與壓力：不可超過產品標定的介質溫度上限和過程壓力上限，防止傳感器損壞或測量失準。
3. 防爆要求：標準型一體化溫度變送器禁止使用在爆炸性危險場所。若需用于防爆區域，必須選用具備相應防爆認證（如Ex d IIC T6 Gb）的專用防爆型號。
4. 安裝位置：應避免安裝在溫度劇烈波動、強電磁干擾源附近或機械應力過大的位置。
* 細分行業與落地場景實例：
石油化工：在反應釜、蒸餾塔、管道中監測反應物或產品的溫度，是控制化學反應進程、保障安全的關鍵。例如，監測裂解爐出口油溫。
電力能源：用于鍋爐給水、蒸汽管道、冷凝器的溫度監控，提高熱電效率，防止設備過熱。
城市供水與環保：正如智慧水務解決方案所示，在供水管網中安裝溫度變送器，可實時監測水溫，輔助分析管網運行狀態，預警潛在問題（如管道泄漏導致的局部溫度異常）。
食品制藥：在發酵罐、殺菌釜、潔凈管道中監控工藝溫度，確保產品符合衛生與質量規范。
暖通空調（HVAC）：監測冷熱水系統、新風機組、風機盤管的進出水溫度，實現樓宇的節能智能控制。
五、產品選型、安裝與運維要點
選型方法：
1. 確定測量需求：明確被測介質、溫度范圍、測量精度要求。
2. 選擇傳感器類型與規格：通常選用Pt100。確定插入深度、外保護管直徑（如Φ6mm）和材質（如316L耐腐蝕性更佳）。
3. 確定輸出信號：根據控制系統接口選擇4-20mA（簡單遠傳）或RS485（組網、數字化管理）。是否需要本地顯示功能。
4. 確定安裝方式：根據設備接口選擇螺紋規格（如M201.5、G1/2）或法蘭連接方式?？紤]安裝空間是否受限。
5. 確認環境與安全：核實環境溫度、防護等級（IP65通常足夠）、以及是否有防爆要求。
6. 供電電源：確認現場可提供的電源電壓是否在變送器工作電壓范圍（如24VDC±20%）內。
基礎安裝要點：
1. 開箱檢查：核對產品型號、規格是否與訂單一致，檢查外觀有無運輸損傷。
2. 安裝位置：選擇能代表被測介質平均溫度、便于安裝和維護的位置。傳感器探桿應插入到有足夠流速的介質中，避免安裝在死角或靠近管壁處。
3. 機械安裝：使用合適的工具將變送器旋入或固定于工藝接口，注意密封墊圈是否完好，擰緊力矩適中，確保密封可靠，防止泄漏。對于螺紋連接，常用生料帶或螺紋密封膠輔助密封。
4. 電氣接線：嚴格按照產品說明書接線圖操作。對于兩線制4-20mA輸出，注意區分電源正負極，串聯接入負載（如PLC模擬量輸入模塊）。對于RS485接線，需使用雙絞屏蔽線，正確連接A、B線，并在總線兩端安裝120Ω終端電阻。確保接線牢固，做好防水防松處理（尤其對于赫斯曼接頭）。
日常運維常識：
1. 定期巡檢：檢查變送器外觀有無腐蝕、泄漏，接線是否松動，顯示值（如有）是否正常、穩定。
2. 校準與驗證：根據工藝重要性制定定期校準計劃?？赏ㄟ^(guò)對比現場顯示值、控制系統讀數與標準溫度計或干井爐的實測值，驗證測量準確性。若誤差超出允許范圍，需返廠或由專業人員進行校準。
3. 故障排查：若出現無輸出、輸出異常、顯示錯誤等故障，首先檢查電源是否正常、接線是否正確牢固、負載是否在允許范圍內。切勿自行拆解變送器核心部件。
4. 清潔與防護：保持變送器及接線盒清潔干燥。在惡劣環境中，可考慮加裝防護罩。
5. 記錄與備件：建立設備檔案，記錄安裝日期、校準歷史、維修記錄。對于關鍵監測點，建議儲備備件。
總之，一體化溫度變送器是現代工業測溫系統中不可或缺的標準化部件。深入理解其工作原理、技術特性和應用要點，能夠幫助工程師、運維人員和采購者做出更科學合理的選型決策，確保其在各類復雜工業場景中穩定、精確、長效地運行，為生產過程的可視化、可控化和智能化提供堅實的數據基礎。
