在工業自動化與過程控制領域，溫度是衡量生產狀態、保障產品質量、確保設備安全運行的關鍵物理量。溫度變送器，作為連接溫度傳感器與控制系統或顯示單元的“橋梁”，其核心作用是將溫度傳感器（如熱電阻、熱電偶）輸出的微弱、非標準信號，精準地轉換為工業現場廣泛接受的標準信號（如4-20mA電流、0-10V電壓或RS485數字信號），實現溫度的遠距離傳輸、集中監控與智能控制。這類儀表廣泛應用于石油化工、電力能源、冶金制造、制藥食品、樓宇暖通及環保監測等行業，是構建現代工業物聯網感知層不可或缺的基礎元件。
一、核心原理：從物理變化到標準信號
溫度變送器的工作原理根植于溫度傳感器的物理特性。以最常用的鉑熱電阻（Pt100）為例，其電阻值會隨溫度變化呈現高度穩定且可重復的函數關系（如IEC 60751標準定義的R-T曲線）。變送器的核心任務，就是精確測量這一微小的電阻變化。
其內部工作流程可簡述為：內置的恒流源或電橋電路向Pt100傳感器提供恒定激勵電流，傳感器阻值隨溫度變化，導致其兩端電壓相應改變。這一微弱的電壓信號被高精度、低噪聲的儀表放大器采集并初步放大。隨后，信號進入模數轉換器（ADC），被轉換為數字量。微處理器（MCU）根據預設的傳感器分度表（如Pt100的R-T對照表）和線性化算法，對數字信號進行運算處理，消除傳感器的非線性誤差，最終得到與溫度呈嚴格線性關系的數字結果。最后，通過數據轉換器（DAC）或數字通訊接口，將結果輸出為標準模擬信號或數字報文。整個過程中，電路的溫漂補償、電磁干擾抑制等技術確保了信號轉換的長期穩定與可靠。
二、產品分類與內部構造一覽
根據不同的應用需求和設計特點，溫度變送器有多種分類方式，其內部構造也相應有所側重。
1.按信號處理與輸出方式分類：
模擬量變送器：輸出連續的標準模擬信號，如兩線制4-20mA DC電流信號（最常用，抗干擾強，便于遠傳）或0-5V/0-10V電壓信號。結構相對簡單，核心是信號調理與V/I轉換電路。
數字量/智能變送器：輸出RS485、Modbus RTU等數字信號，或具備HART、Profibus PA等現場總線協議。內部集成高性能MCU，具備數據處理、故障診斷、參數現場組態（通過按鍵或紅外）等功能，是工業物聯網的基礎節點。

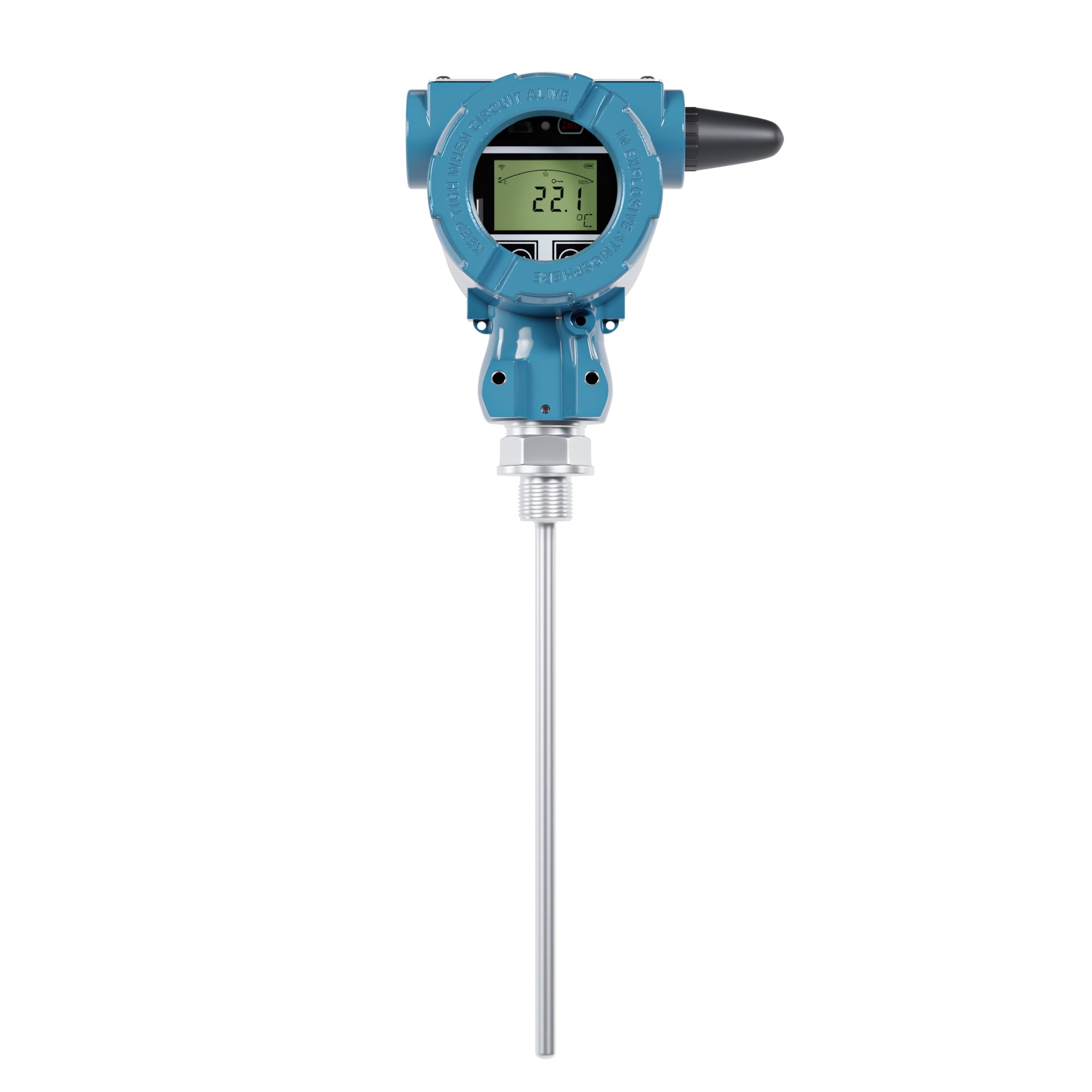

無線物聯網變送器：集成4G/NB-IoT等無線通訊模塊與內置電池，無需布線，可將數據直接上報至云平臺，適用于分布式、移動或難以布線的監測場景，如市政管網、農業大棚、倉儲環境監測。
2.按安裝與結構形式分類：
一體式溫度變送器：溫度傳感器（探頭）與信號變送模塊集成為一個緊湊的整體，通常具有不銹鋼外殼，直接安裝于測量點。結構堅固，防護等級高（常見IP65、IP67），適用于現場環境。其內部探頭可分為裝配式（成本較低）和鎧裝式（抗振、耐壓、響應快）。
分體式溫度變送器：傳感器與變送模塊分離，中間通過補償導線或電纜連接。變送模塊可安裝在條件較好的控制室或接線箱內，適用于傳感器需深入高溫、高壓或腐蝕性介質，而變送器需遠離惡劣環境的場合。
導軌安裝式變送器：變送模塊為標準DIN導軌安裝形式，通常安裝在控制柜內，用于接收來自現場分散傳感器的信號并進行集中變送。
3.按防爆性能分類：依據國家標準GB 3836系列，可分為普通型和非防爆型。對于石油、化工等存在爆炸性危險氣體的場所，必須選用具有相應防爆等級（如隔爆型Ex d、本安型Ex ia）和認證的變送器。普通變送器嚴禁用于防爆場合。
一個典型的一體式溫度變送器，其內部構造自外而內通常包括：不銹鋼或鋁合金外殼及過程連接螺紋（如M20×1.5、G1/2）、密封組件、溫度傳感元件（Pt100熱電阻芯體）、高精度信號轉換與處理板卡（含MCU、ADC/DAC、隔離電路）、以及電氣接口（如赫斯曼接頭、航空插頭或直接引線）。
三、關鍵性能參數與技術標準解讀
選擇與評估溫度變送器，需關注以下核心參數，這些參數在國家標準如GB/T 28473.1（工業過程測量用溫度變送器通用技術條件）、GB/T 34072（物聯網溫度變送器規范）及企業標準中均有明確定義。
測量范圍與傳感器類型：常規產品覆蓋-50℃至+200℃范圍，采用Pt100鉑熱電阻，其測溫原理穩定可靠。特殊型號可覆蓋更寬溫區，或采用熱電偶（K型、S型等）用于更高溫度測量。
準確度（精度）：通常用“級”表示，如0.5級。這指的是在參考條件下，變送器輸出誤差不超過量程的±0.5%。更高精度有0.2級、0.1級。準確度綜合反映了不精確度、回差、重復性等指標。
輸出信號：
模擬輸出：4-20mA兩線制（負載能力通常為(供電電壓-9V)/0.02A），0-10V電壓輸出等。
數字輸出：RS485接口，支持Modbus RTU等通用協議。
供電電源：模擬兩線制變送器通常為直流24V供電（范圍如9-30VDC）。數字輸出型供電范圍可能更寬（如5-30VDC）。無線變送器則依賴內置高容量鋰電池，續航時間取決于上報周期。
長期穩定性：通常表述為“±0.2%FS/年”，指在一年內，輸出漂移不超過滿量程的±0.2%，是衡量產品可靠性的重要指標。
環境適應性：
工作環境溫度：通常為-20℃至70℃，確保變送器電子部分在惡劣氣候下正常工作。
過程介質溫度：即傳感器探頭能承受的介質溫度，需與測量范圍匹配。
防護等級：IP65表示防塵且防噴水，IP67可防短時浸水，IP68可長期浸水。高防護等級適用于戶外或潮濕環境。
電氣接口與防護：絕緣電阻（如≥20MΩ）、絕緣強度（如500VAC）保障電氣安全。
過程連接與機械尺寸：包括安裝螺紋規格（M20×1.5、G1/2、NPT1/2等）、探桿插入深度、探桿直徑，這些需根據設備安裝接口和測量點深度定制。
響應時間：通常用T90表示，即溫度階躍變化時，輸出達到最終值90%所需的時間，從數秒到數十秒不等，取決于傳感器結構和保護管材質。
四、典型應用場景與選型要點
1. 應用場景實例：
* 化工反應釜溫度監控：反應過程放熱/吸熱劇烈，需實時精準控溫。可選用一體式鎧裝Pt100溫度變送器（4-20mA輸出），過程連接選用與反應釜預留接口匹配的螺紋（如G1/2），插入深度需到達物料中心測溫點，材質選用耐反應物腐蝕的316L不銹鋼，信號接入DCS系統實現自動控制。
* 樓宇空調水系統監測：監測冷凍水、冷卻水供回水溫度，優化機組運行。可選用螺紋連接的一體式溫度變送器，安裝于管道測溫套管上，輸出信號接入樓宇自控系統（BAS）。
* 分布式儲罐溫度遠程監測：對于分布廣泛的油品或化工原料儲罐，布線成本高。可選用太陽能供電或內置長壽命鋰電池的4G無線溫度變送器，將各罐體溫度數據無線傳輸至中央監控平臺，實現無人值守巡檢。
* 食品飲料巴氏殺菌線：需嚴格監控殺菌溫度帶。選用衛生型卡盤連接或螺紋連接的一體式變送器，探頭材質需符合食品衛生要求（如拋光不銹鋼），輸出信號用于記錄與超溫報警。
2. 產品選型核心步驟：
* 明確測量需求：確定測量介質、溫度范圍、期望精度。
* 確定安裝條件：查看安裝位置接口類型（螺紋規格）、可供插入的深度、現場環境（溫度、濕度、腐蝕性、振動）。
* 選擇輸出與供電方式：根據現有控制系統接口決定輸出信號類型（模擬/數字）；根據現場有無電源決定供電方式（有線直流供電/電池供電/環路供電）。
* 確認防護與安全要求：戶外或潮濕環境需高防護等級（IP67/IP68）；危險區域必須選用對應防爆認證產品。
* 考慮特殊要求：是否需要現場顯示？是否需要無線遠傳？探頭材質是否需要抗腐蝕（如哈氏合金）？
五、安裝、使用與維護常識
1. 安裝要點：
* 確保變送器的過程連接部位（螺紋）密封可靠，防止介質泄漏。對于螺紋連接，可選用合適的密封墊片。
* 傳感器探桿的插入深度應足以反映被測介質的真實溫度，一般要求插入管道中心線或設備敏感測溫區域。
* 電氣接線時，嚴格按說明書接線圖操作，注意電源極性，屏蔽線可靠接地，以抑制干擾。
* 避免在強電磁干擾源附近安裝，或采取必要的屏蔽措施。
2. 使用注意事項：
* 嚴禁超過變送器標稱的過程壓力、介質溫度及過載壓力使用。
* 變送器有密封接頭處不得擅自松動或拆卸。
* 產品發生異常時，應聯系廠家或專業人員進行維修，用戶請勿自行拆解修理。
* 定期進行校準檢查（周期通常建議為一年），以確保測量準確性。
3. 日常維護：
* 保持變送器外殼清潔，檢查接線端子有無松動、腐蝕。
* 對于無線變送器，需關注平臺上的設備在線狀態與電池電量提示，及時處理異常。
* 留意變送器輸出信號是否穩定，與現場其他測溫手段進行交叉驗證，及時發現潛在漂移或故障。
溫度變送器雖小，卻是工業感知網絡的“神經末梢”，其選型得當、安裝規范、維護及時，對于保障整個自動化系統穩定、高效、安全運行至關重要。理解其工作原理與分類，掌握關鍵參數含義，方能根據千變萬化的工業現場需求，做出最合適的技術選擇。
