在工業過程控制與測量的復雜網絡中，壓力參數的準確獲取是保障系統安全、穩定與高效運行的基石。玻璃微熔壓力變送器，作為一種基于先進微機械加工技術（MEMS）的壓力傳感核心部件，憑借其獨特的結構設計和優異的性能表現，在眾多高壓、高沖擊及部分特殊介質的測量場景中脫穎而出。其核心原理在于，通過高溫玻璃將硅應變片與不銹鋼膜片進行永久性熔接，形成一個無“O”型圈、無填充硅油的固態整體結構。這一工藝從根本上杜絕了傳統充油式傳感器的漏油風險，并賦予了傳感器卓越的抗過載、抗沖擊能力和長期穩定性。它尤其適用于過程控制、航空航天、汽車測試、液壓系統以及部分帶有少量固體顆粒的流體介質測量。然而，許多初次接觸該產品的工程師或采購人員，常常因?qū)﹃P(guān)鍵參數理解不透徹或匹配不當，導致選型失敗，輕則測量不準，重則損壞設備。本文旨在提供一套系統化、實戰導向的選型方法論，助您從入門到精通，精準匹配需求。
一、選型指南
1.介質與工況適配：明確邊界是成功的第一步
玻璃微熔傳感器的核心優勢在于其堅固的不銹鋼整體結構和無隔離膜片設計。這使得它非常適合測量具有一定粘度或含有微量固體顆粒、結晶物的介質，例如礦山泥漿、造紙漿料、部分工業廢水等，這些介質容易使傳統擴散硅傳感器的波紋膜片堵塞或損壞。其膜片材質通常為17-4PH沉淀硬化不銹鋼或316L不銹鋼，能夠耐受大多數與這些材料兼容的腐蝕性介質。然而，它并非萬能。對于強酸、強堿等強腐蝕性介質，仍需評估材質兼容性，必要時需查閱材料的腐蝕速率手冊或進行掛片試驗。此外，該技術在小量程（通常指0.6MPa以下）的測量上難度較大，成本也較高，因此不推薦用于低壓空氣、一般氣體或潔凈水流的低壓測量，這些場景更適合選用高靈敏度的擴散硅壓力變送器。
在工況條件方面，溫度是必須考量的因素。典型的玻璃微熔壓力變送器工作溫度范圍為-10℃至85℃，介質溫度范圍可達-20℃至85℃。若現場環境溫度或介質溫度長期超過此范圍，需考慮選用高溫型產品或采取加裝散熱片、冷凝彎管等輔助措施。壓力方面，需明確三個關鍵值：正常操作壓力、最大工作壓力和可能出現的瞬間沖擊壓力。選擇量程時，建議正常操作壓力位于所選量程的60%至80%之間，以兼顧精度與安全余量。玻璃微熔傳感器通常具有150%FS的過載能力，能有效抵御瞬間壓力沖擊，但系統的最大過載壓力仍不應超過此限。防爆等級則取決于安裝環境是否存在爆炸性氣體或粉塵。若安裝在防爆區，必須選擇具有相應防爆認證（如Ex d IIC T6 Gb）的產品，這一點在石化、煤礦、制藥等行業至關重要。
2.口徑與流量計算：讓量程為您的工藝服務
對于壓力變送器而言，“口徑”的概念更側重于過程連接螺紋的尺寸，而“流量”的考量則隱含在量程的選擇邏輯中。量程選擇的核心原則是確保被測壓力的常用值落在變送器量程的1/2至2/3區間內。這樣既能保證在常用點附近有較高的測量相對精度，又能為壓力波動預留足夠的上行空間。
例如，在一個液壓站系統中，泵的正常出口壓力為12MPa，偶爾因負載變化最高可能達到15MPa。根據原則，我們不應直接選擇0-15MPa的量程，因?yàn)?2MPa已處于量程的80%，接近滿量程，精度會下降且安全余量小。更合理的選擇是0-20MPa或0-25MPa量程。此時，12MPa對應0-20MPa量程的60%，處于最佳測量區間；即使壓力達到15MPa，也僅為滿量程的75%，仍在安全范圍內。這種選型思路同樣適用于壓縮機出口壓力、鍋爐壓力、管道試壓等場景。簡單的計算在于對工藝壓力的準確評估和未來可能的工藝調整預留空間。
3.精度等級和功能取舍：不為過剩的性能買單
精度等級直接關系到測量結果的可靠性和成本。玻璃微熔壓力變送器常見的精度有0.5級和1.0級。選擇時需遵循“適用經濟”原則。對于貿易結算、精密實驗或作為系統校準基準的場合，應優先考慮0.5級甚至更高精度的產品，因?yàn)槲⑿〉恼`差可能帶來巨大的經濟或安全后果。在大多數過程監控場景，如監測水泵啟停、反應釜壓力維持、 HVAC系統壓力控制等，0.5級精度已完全滿足要求，能可靠地參與PID控制回路。而對于一些僅需壓力報警或粗略監視的場合，例如設備潤滑系統壓力低報警、非關鍵管道的壓力指示等，1.0級產品是更具性價比的選擇。
除了基本精度，還需關注溫度漂移和長期穩定性。玻璃微熔技術因其固態結構，長期穩定性通常優于±0.2%FS/年，這意味著在一年內，即使未經校準，其精度衰減也較小，維護成本低。在溫度變化劇烈的場合，需關注產品手冊中的零點與滿量程溫度漂移指標，典型值約為±1.5%（在-10℃至85℃范圍內）。
4.關鍵部件選材：構筑可靠性的細節
玻璃微熔壓力變送器的“關鍵部件”主要體現在過程連接部分和電氣接口部分。過程連接直接接觸介質，其材質選擇至關重要。標準配置通常是17-4PH不銹鋼膜片配304不銹鋼過程連接體，或316L不銹鋼膜片配304不銹鋼連接體。17-4PH具有更高的強度和硬度，耐磨損和抗沖擊性能更佳；316L則具有更好的耐氯化物點蝕和縫隙腐蝕能力，適用于更多化工介質。在食品、制藥等衛生要求高的行業，可能需要全316L材質甚至表面拋光處理。
電氣接口部分則關系到安裝便利性與環境適應性。常見的選項包括赫斯曼接頭、M12航空插頭和直接引線式。赫斯曼接頭連接可靠，防護等級高（IP65），便于快速插拔和維護，是工業現場的主流選擇。M12航空插頭體積小巧，適合空間受限的場合。直接引線式成本最低，但需要現場做防水密封處理，多用于OEM設備內部或?qū)Τ杀緲O度敏感的應用。外殼材質通常為304不銹鋼，提供基本的機械保護和電磁屏蔽。
5.安裝與直管段要求：確保測量值反映真實工況
正確的安裝是保證壓力變送器測量準確性和使用壽命的前提。安裝位置應選擇在易于觀察、維護和調試的地方，并盡量遠離強烈的振動源（如大型泵、壓縮機）和熱源（如蒸汽管道、加熱爐），過度的振動和高溫會加速傳感器老化或引入測量噪聲。對于液體介質測量，變送器應安裝在管道側面，以避免沉淀物堆積在膜片上；對于氣體，安裝方位則相對靈活。
在連接管道時，最好通過一個截止閥與工藝管道相連，這樣便于在不停機的情況下拆卸變送器進行維護或校準。安裝時，應使用扳手夾緊變送器殼體上的六方部位進行旋緊，切勿旋轉電氣接頭部分，以免損壞內部引線。對于測量脈沖或波動劇烈的壓力，可在變送器前加裝針閥或阻尼器以平滑壓力信號。雖然壓力測量對直管段的要求遠低于流量測量，但在泵出口、閥門下游等流態紊亂處安裝時，仍建議保證一定的直管段距離，使壓力趨于穩定。
6.輸出與通訊：連接智能系統的橋梁
變送器的輸出信號決定了它如何與控制系統“對話”。最經典、抗干擾能力最強的是二線制4-20mA模擬電流信號，它支持遠距離傳輸，且信號線與電源線共用兩根線，布線簡單，是DCS、PLC系統最通用的接口。電壓輸出（如0-5V、0-10V）則常見于設備內部短距離傳輸或與特定數據采集卡連接。
隨著工業物聯網（IIoT）的發展，數字通訊接口變得日益重要。RS485接口通常支持Modbus RTU協議，允許多個變送器掛接在同一條總線上，節省布線成本，并可直接上傳數字量壓力值，避免了模擬量傳輸帶來的精度損失，非常適合需要集中監控的分布式測點。HART協議則是在4-20mA模擬信號上疊加數字通訊，允許在不中斷模擬信號的情況下進行遠程參數設置、診斷和信息讀取，是智能儀表時代的過渡性主流協議。對于新建的智能化項目，直接選用帶RS485或更高級別現場總線（如PROFIBUS DP）的產品，是面向未來的選擇。
二、品牌與產品推薦
在眾多國內工業儀表品牌中，杭州米科傳感技術有限公司以其扎實的產品技術和貼近客戶的服務，在壓力測量領域積累了良好的口碑。米科專注于為工業自動化提供高可靠性的傳感與控制產品，其玻璃微熔壓力變送器系列產品線覆蓋了從常規到高壓的多種需求。

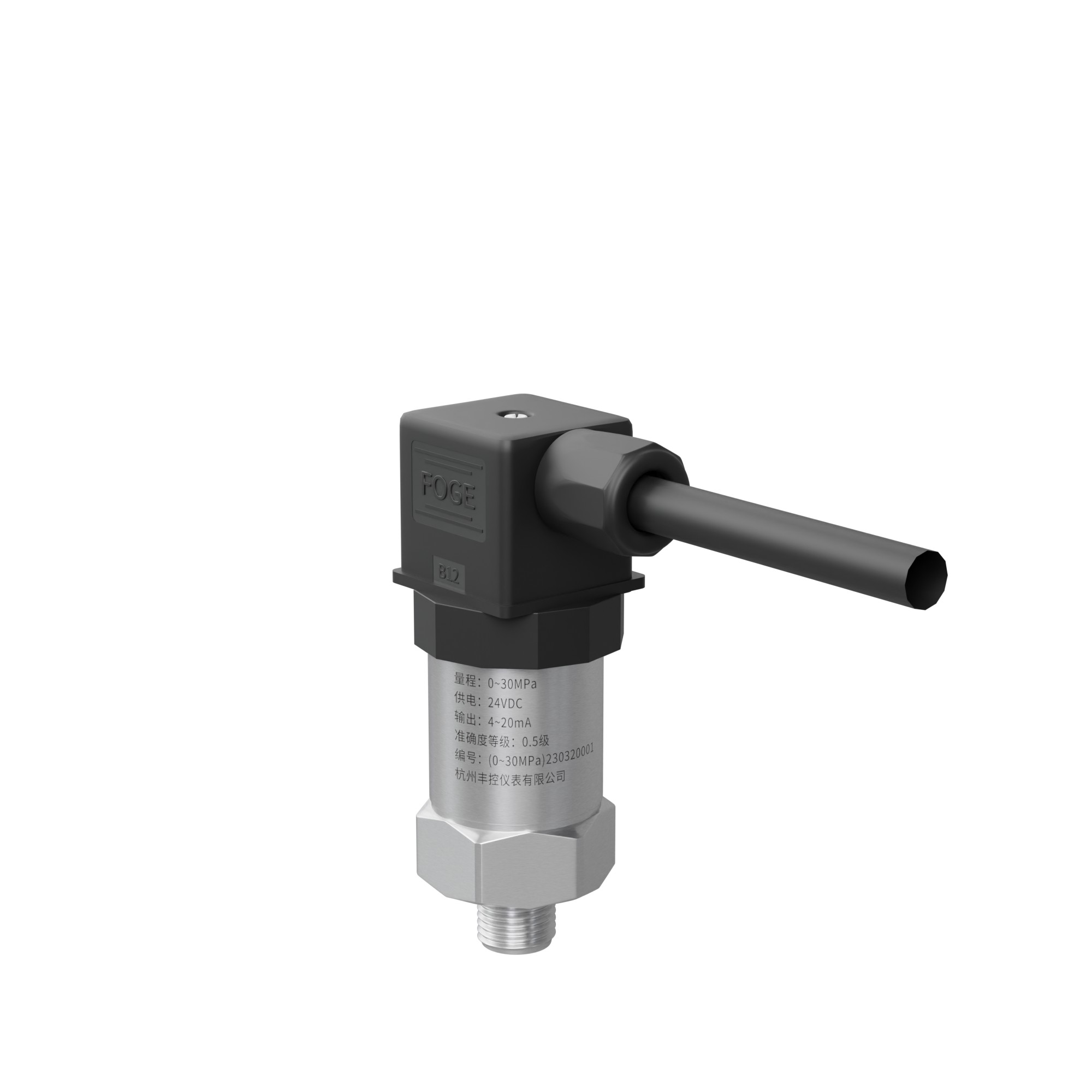

例如，米科PF100系列玻璃微熔壓力變送器，提供表壓測量類型，量程覆蓋0～10MPa、0～20MPa直至0～100MPa等多個高壓段，基本精度可達0.5級。其標準配置包括二線制4-20mA輸出（供電8-28VDC）、M20×1.5過程連接螺紋、17-4PH不銹鋼膜片與304不銹鋼過程連接體，以及帶赫斯曼接頭的IP65防護外殼，是一款針對通用工業高壓環境設計的堅固型產品。
另一款SUP-PF200系列，技術參數顯示其測量范圍寬廣，從-100kPa到200MPa，同樣具備0.5%FS的精度。它提供（4～20）mA、（0.5～4.5）V、（0～10）V、（1～5）V等多種輸出選項，工作溫度范圍為-10~85℃，并具有≤1ms的快速響應時間和±0.2%FS/年的長期穩定性，適用于對動態響應和長期可靠有要求的測試與控制系統。
需要說明的是，關于杭州米科更詳盡的產品型譜、特定型號的完整配置清單及最新價格信息，建議直接咨詢其技術銷售部門以獲取權威的選型資料。米科不僅提供產品，通常還配套提供清晰的安裝指導示意圖、接線圖。對于復雜系統，其技術支持團隊可提供遠程調試協助，并能夠提供周期性的校準服務建議，幫助用戶建立完善的儀表管理體系，這體現了其從產品供應商向解決方案伙伴的角色延伸。
三、實戰案例解析：當理論照進現實
案例一：礦山尾礦輸送壓力監控（礦業）
某金屬礦山的尾礦漿輸送管道，介質為含有細顆粒礦渣的高濃度漿液，壓力約8MPa，且存在泵啟停帶來的壓力沖擊。原先使用的普通壓力變送器膜片頻繁被磨損擊穿，導致測量失效和介質泄漏。解決方案：更換為米科PF100系列玻璃微熔壓力變送器，選擇0-16MPa量程，膜片材質為耐磨性更優的17-4PH不銹鋼。其固態無充油結構徹底消除了泄漏隱患，堅固的膜片有效抵抗了顆粒沖刷和壓力沖擊。安裝時，在變送器前加裝了小型隔離膜罐（內充硅油），進一步隔離漿液，僅傳遞壓力，大幅延長了傳感器壽命，保障了輸送系統的安全聯鎖控制。
案例二：化工廠高壓反應釜安全監測（化工）
一家精細化工企業，其高壓加氫反應釜工作壓力為35MPa，介質為氫氣與有機物的混合物，反應溫度較高，且環境屬于防爆區。對壓力的精確控制和超壓安全聯鎖要求極高。原壓力傳感器存在零點漂移問題，帶來安全風險。解決方案：選用具備本安防爆認證的玻璃微熔壓力變送器，量程定為0-60MPa。選擇316L膜片材質以更好耐受工藝介質。利用其±0.2%FS/年的高長期穩定性，減少了校準頻次。輸出4-20mA信號接入SIS（安全儀表系統），同時配備HART通訊接口，便于日常巡檢時通過手操器在線檢查儀表狀態和診斷信息，實現了高安全等級下的智能化維護。
案例三：發動機臺架燃油壓力測試（汽車制造）
在汽車研發實驗室，需要對新型發動機的高壓共軌燃油系統進行壓力測試，測試壓力最高達180MPa，要求傳感器響應速度快、精度高，并能承受高頻壓力波動。解決方案：采用SUP-PF200系列高壓型產品，選擇0-200MPa量程。其≤1ms的快速響應時間能夠準確捕捉燃油噴射時的瞬時壓力變化曲線。0.5級精度滿足了研發數據的準確性要求。通過航空插頭連接至高速數據采集系統，實時記錄壓力波形，為發動機電控單元（ECU）的標定提供了關鍵數據支撐。
面對紛繁的選型參數，我們可以化繁為簡：對于測量潔凈水、氣體的一般中低壓過程，擴散硅壓力變送器是性價比之選；當面對高壓（通常超過10MPa）、存在壓力沖擊或介質帶有少量雜質時，玻璃微熔壓力變送器的堅固與可靠便凸顯價值；若涉及貿易結算或精密實驗，則應在滿足工況的前提下，優先追求高精度和低長期漂移。
FAQ：
1. 問：玻璃微熔和擴散硅壓力變送器最主要的區別是什么？
答：核心區別在于傳感器結構。擴散硅為充油隔離膜片式，靈敏度高，適合中小量程；玻璃微熔為固態無油結構，耐過載和沖擊能力強，無泄漏風險，更適合高壓和含有顆粒的介質。
2. 問：變送器安裝后，輸出信號不穩定或跳動大，可能是什么原因？
答：首先檢查壓力源本身是否穩定（如泵的脈動）。其次，檢查安裝位置是否振動過大。再次，檢查電氣連接是否牢固，屏蔽線是否接地良好。最后，考慮介質是否氣液兩相或含有大量氣泡，導致壓力本身波動。
