在工業過程自動化和能源計量領域，流量測量是實現生產監控、成本核算與節能降耗的關鍵環節。渦街流量計作為一種基于卡門渦街原理的速度式流量儀表，憑借其結構簡單、可靠性高、適用介質廣泛等顯著優勢，已成為石油、化工、電力、冶金、供熱、制藥、食品飲料及市政供排水等行業中不可或缺的測量工具。它能夠精確計量氣體、蒸汽（飽和蒸汽與過熱蒸汽）及多種液體的瞬時流量與累計流量，為企業的工藝優化、能源管理和貿易結算提供堅實的數據基礎。
一、 工作原理與內部構造
渦街流量計的測量原理基于流體力學中的卡門渦街現象。在流量計表體內部，垂直插入一個特定形狀的非流線型旋渦發生體（通常為三角柱形）。當流體流經該發生體時，會在其下游兩側交替產生有規則且旋轉方向相反的旋渦列。這些旋渦的分離頻率與流體的平均流速（V）在一定范圍內呈穩定的線性關系，其關系可由公式 F = St * V / (m*d) 描述，其中St為斯特羅哈爾數（無量綱常數），m為發生體兩側流通面積與管道橫截面積之比，d為發生體迎流面寬度。
通過高靈敏度的檢測元件（如壓電晶體傳感器）捕捉旋渦產生的周期性壓力或振動變化，并將其轉換為同頻率的電脈沖信號。信號經內置的放大器進行放大、濾波和整形處理后，由微處理器單元依據儀表系數（K系數）進行計算。最終，體積流量（Q）通過公式 Q = 3600 * f / K 得出，其中K系數代表每立方米流體對應的脈沖數，由出廠前在標定裝置上實際標定獲得，是保證儀表精度的核心參數。

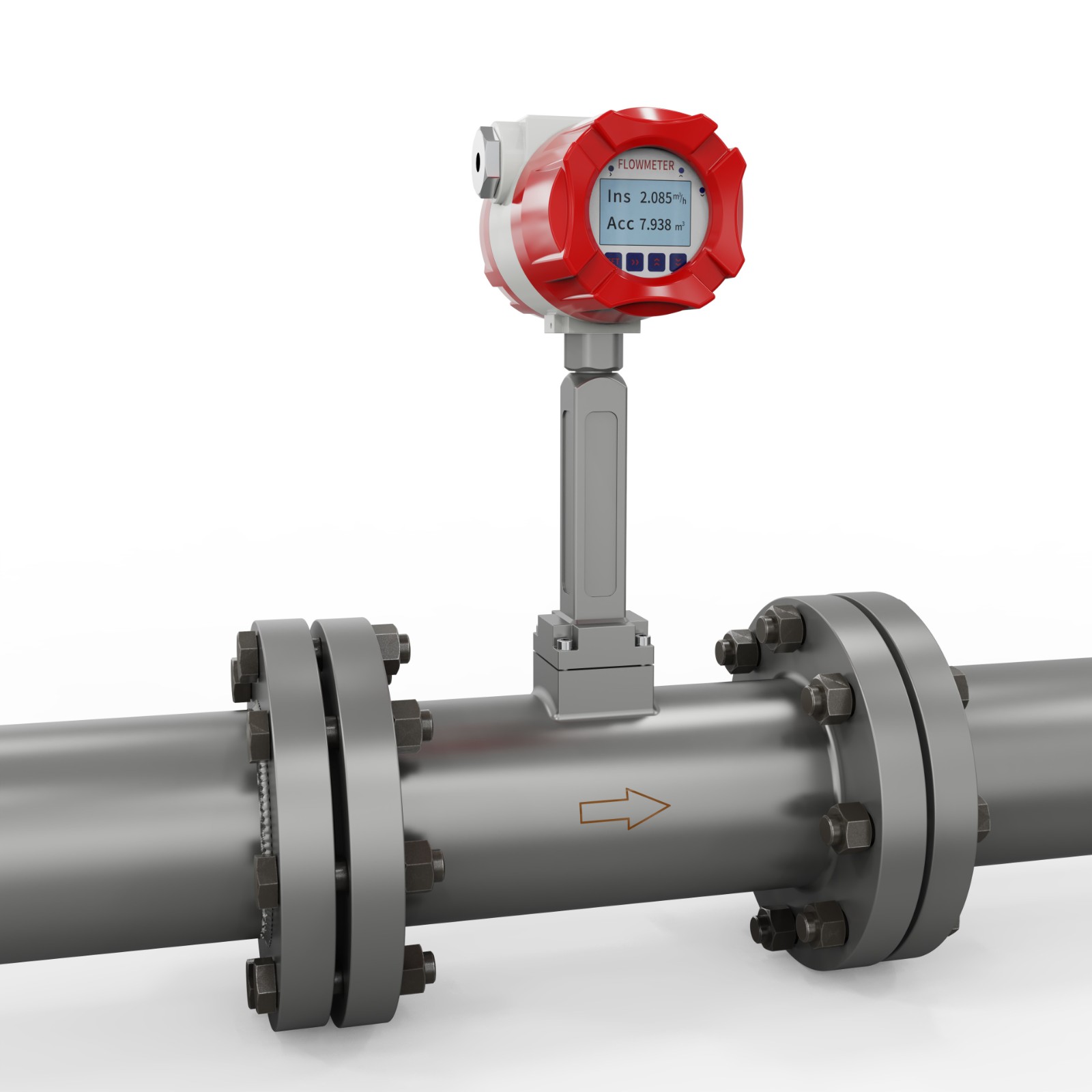

從結構上看，一臺典型的渦街流量計主要由以下幾部分組成：表體（測量管段）、旋渦發生體、檢測傳感器、信號處理放大器（含顯示單元，若為顯示型）以及連接法蘭或夾持裝置。其整體結構設計堅固，內部無可動機械部件，從根本上降低了磨損風險，確保了長期運行的穩定性。
二、 標準技術參數與核心功能模塊
渦街流量計的技術性能由一系列標準參數定義，這些參數共同決定了其應用邊界與測量能力。
公稱通徑與測量范圍：覆蓋從DN15到DN300的管道口徑，部分插入式型號可擴展至DN1000。針對不同介質（氣體、液體、蒸汽），其流量測量范圍有明確對應表，量程比通常可達1:10至1:30，寬量程型產品更能滿足流量波動大的工況需求。
準確度等級：根據國家機械行業標準JB/T 9249-2015，液體測量精度通常可達±1.0%，氣體測量精度為±1.5%。對于帶溫壓補償功能的一體型儀表，在測量蒸汽或可壓縮氣體時，通過集成溫度傳感器和壓力傳感器進行實時補償，可將系統精度維持在較高水平。
過程與環境條件：介質溫度范圍寬廣，常溫型覆蓋-40℃至100℃，中溫型可達250℃，高溫型可適應330℃的工況。公稱壓力等級涵蓋1.6MPa、2.5MPa、4.0MPa等，滿足大多數工業管道壓力要求。產品防護等級一般為IP65，適用于戶外及有一定粉塵、噴濺水的工業環境。防爆型產品（如Ex db IIC T6 Gb）則專為石油、化工等存在爆炸性危險氣體的場合設計。
供電與信號輸出：支持靈活的供電方式，包括24VDC外部供電和內置3.6V長壽命鋰電池供電（壽命通常大于2年），并可實現供電方式的自動切換。輸出信號形式多樣，包括三線制脈沖輸出、兩線制(4~20)mA模擬電流輸出以及支持Modbus RTU協議的RS485數字通訊輸出，方便接入DCS、PLC或能源管理系統。
核心功能模塊賦予了渦街流量計智能化的特性：
- 溫壓補償模塊：內置多種介質補償模型，可自動根據實時測量的溫度、壓力值計算工況密度、壓縮系數，進而輸出精確的質量流量或標準狀態體積流量，對于蒸汽貿易結算和氣體能源計量至關重要。
- 智能信號處理：具備自動調零、小流量切除、工頻干擾抑制等功能，有效提升低流速下的測量穩定性和抗干擾能力。
- 數據管理與通訊：帶現場顯示的型號可實時查看瞬時/累計流量、溫度、壓力等參數，并支持參數設置與查詢。RS485通訊便于遠程組態和數據采集。部分高級功能還包括線性分段修正（最多10點）、協議計量、停電時間記錄等。
- 安全保護設計：電路設計包含輸入/輸出過壓過流保護、輸出限幅（如電流輸出限制在22.8mA以內）等，提高了儀表在復雜工業環境中的生存能力。
三、 運行特性與適用工況分析
渦街流量計的運行特性決定了其最佳應用場景和限制條件。
核心優勢：
1. 高可靠性與低維護：無活動部件，機械結構簡單，故障率低，日常維護工作量小，儀表參數長期穩定。
2. 測量精度適中，范圍度寬：在較寬的流量范圍內保持良好線性，滿足大多數工業計量需求。
3. 壓損小：流通阻力顯著低于孔板等節流式流量計，屬于節能型儀表，長期運行可降低泵送能耗。
4. 適用介質廣泛：可測量空氣、天然氣、氧氣、氮?dú)狻錃猓ㄐ枳⒁庾畹蛪毫σ螅⑦^熱/飽和蒸汽、水、油類及多種化學液體。 5. 安裝適應性較強：可根據現場管道布局，采用水平、垂直或傾斜安裝（測量液體時，垂直管道建議自下而上流向）。
工況限制與注意事項：
1. 對流體狀態的要求：要求被測介質為單相流或均勻混合相。測量液體時必須保證管道滿管，防止夾帶大量氣體；測量氣體時應防止凝液產生。對于強脈動流（如靠近往復泵出口）、兩相流（如氣液混合）或流速極低的場景，測量精度會受到影響甚至無法正常測量。
2. 振動敏感性：雖然現代壓電式傳感器抗振能力已大幅提升（允許振動加速度通常為0.2g），但仍應盡量避免安裝在強烈機械振動或流體擾動的管段，必要時需加裝支撐或采用軟管隔離。
3. 前后直管段要求：為保證流場穩定，流量計上游和下游需要足夠長度的直管段。具體要求取決于上游阻流件類型（如彎頭、閥門），通常要求上游直管段長度不低于10D-20D（D為管徑），下游不低于5D。調節閥建議安裝在流量計下游5D之后。
4. 介質物性限制：不適用于低雷諾數流動（如高粘度液體），也不適用于含有大量固體顆粒或纖維的臟污介質，以免堵塞或磨損發生體。對于腐蝕性介質，需選用相應耐腐蝕材質（如316L不銹鋼）的發生體和傳感器。
四、 行業應用場景與價值體現
渦街流量計的價值在眾多行業的實際應用中得以具體呈現：
供熱與能源管理：在區域供熱管網和工廠蒸汽系統中，用于精確計量輸送的過熱蒸汽或飽和蒸汽流量，是實現按需供熱、蒸汽成本分?jǐn)偤湍苄Х治龅幕A(chǔ)。例如，在大型醫院、公共建筑的綜合節能改造中，通過在蒸汽總管及分支管道安裝帶溫壓補償?shù)臏u街流量計，可實現對能源消耗的精準監控，為節能措施的效果評估提供數據支持。
石油化工與冶金：用于測量工藝過程中的壓縮空氣、氮?dú)狻⒀鯕狻錃獾裙I(yè)氣體的流量，參與過程控制與配比。在化工廠，可用于測量循環水、軟化水及部分化學藥劑的流量。其耐壓、耐溫及防爆特性使其能夠適應苛刻的現場環境。
印染紡織行業：該行業是蒸汽消耗大戶。印染企業通過在進廠蒸汽總管及各生產車間分管安裝一體式溫壓補償型渦街流量計，實現了對蒸汽使用量的精確分項計量。實踐反饋表明，相較于原有老舊儀表，新型渦街流量計測量精度顯著提升，為企業內部的能源成本核算、機臺效率評估以及生產工藝優化提供了可靠依據，帶來了直接的經濟效益和管理提升。
環保與市政：用于污水處理廠的曝氣空氣流量測量，以優化曝氣量，達到節能降耗的目的；也可用于自來水廠的原水、出廠水計量。
食品與制藥：用于測量生產過程中的工藝用水、清潔用水、潔凈蒸汽（如純蒸汽）的流量，滿足衛生級測量和批次管理的要求。
五、 產品選型、安裝與運維要點
選型指南：選型是確保測量成功的第一步，需明確以下關鍵信息：
1. 測量介質：明確是氣體、液體還是蒸汽（飽和或過熱），以及具體的介質名稱。
2. 工藝參數：獲取常態下的流量范圍（最大、常用、最小流量）、工作溫度、工作壓力、介質密度（或組分）。
3. 管道參數：管道材質、口徑、連接方式（法蘭或夾持）、管道布置方向。
4. 環境與輸出要求：環境溫度、防護等級、防爆要求、電源情況、期望的信號輸出類型（脈沖、4-20mA、RS485）、是否需要現場顯示。
5. 精度與功能：根據計量要求選擇精度等級，判斷是否需要溫壓補償功能。對于蒸汽和可壓縮氣體，強烈推薦選用一體式溫壓補償型，以獲得準確的質量流量。
安裝核心要點：
1. 選址：優先選擇振動小、電磁干擾弱、便于維護觀察的位置。避開閥門、彎頭、縮徑等擾流件，確保前后直管段長度滿足要求。
2. 安裝方向：水平安裝時，顯示單元（如有）應位于管道側面，避免朝上或朝下。垂直安裝時，流體方向宜自下而上。
3. 對中與密封：安裝時確保流量計中心線與管道中心線對齊，法蘭連接處使用合適的墊片并均勻緊固螺栓，確保無泄漏。
4. 電氣連接：嚴格按照說明書端子定義接線，信號線應使用屏蔽電纜并單獨穿管，屏蔽層在控制室端單點接地，以增強抗干擾能力。
日常運維常識：
1. 定期檢查：定期巡檢，檢查儀表顯示是否正常、有無泄漏、接線是否松動、表體是否清潔。
2. 零點校驗：在工藝停車、確保管道內無流動時，可利用儀表的自動調零功能進行零點校驗。
3. 參數備份與恢復：對于重要參數修改，建議記錄備份。若儀表參數意外錯亂，可使用“恢復出廠設置”功能（如有）快速恢復。
4. 電池管理：對于電池供電型，注意監控電池電量，在低電量報警時及時更換。長期不用應切斷電源。
5. 故障排查：當出現流量示值異常、無輸出等故障時，可依次檢查電源、信號線路、管道是否滿管/有無氣泡、前后閥門狀態、參數設置是否正確，并參考說明書中的故障分析章節進行初步判斷。
總結而言，渦街流量計以其堅實的物理原理、穩健的機械結構、不斷智能化的電子處理單元以及廣泛的介質適應性，在工業流量測量領域占據著重要地位。深入理解其技術內核、準確把握其應用邊界，并遵循規范的選型、安裝與維護流程，是充分發揮其測量價值、為企業提質增效與節能減排貢獻力量的關鍵。
