在工業自動化與數字化浪潮持續深入的2026年，作為過程控制領域“眼睛”的流量測量儀表，正經歷著新一輪的技術革新。其中，一體式電磁流量計憑借其結構緊湊、安裝便捷、維護簡單等優勢，在眾多行業的水、漿液、腐蝕性介質等導電液體的流量監測中，扮演著愈發關鍵的角色。它不僅實現了瞬時流量與累積流量的精確測量，更能將數據實時轉化為標準信號，無縫接入各類控制系統，為生產管理優化、能源計量和過程自動化提供了堅實的數據基礎。
一、核心原理：經典物理定律的現代演繹
電磁流量計的測量基石是法拉第電磁感應定律。當導電介質流經施加了磁場的測量管時，會在垂直于介質流向和磁場方向的兩個電極上產生感應電動勢。該電動勢的大小（E）與磁感應強度（B）、測量管內徑（D）以及介質的平均流速（V）成正比，關系式為E=K×B×V×D（K為儀表常數）。因此，通過精確測量感應電動勢，即可計算出流速，進而得到體積流量。這一原理決定了其測量結果不受流體密度、粘度、溫度、壓力等因素的影響，僅要求被測介質具有足夠的電導率（通常不低于50μS/cm）。
二、精工構造：傳感器與轉換器的深度融合

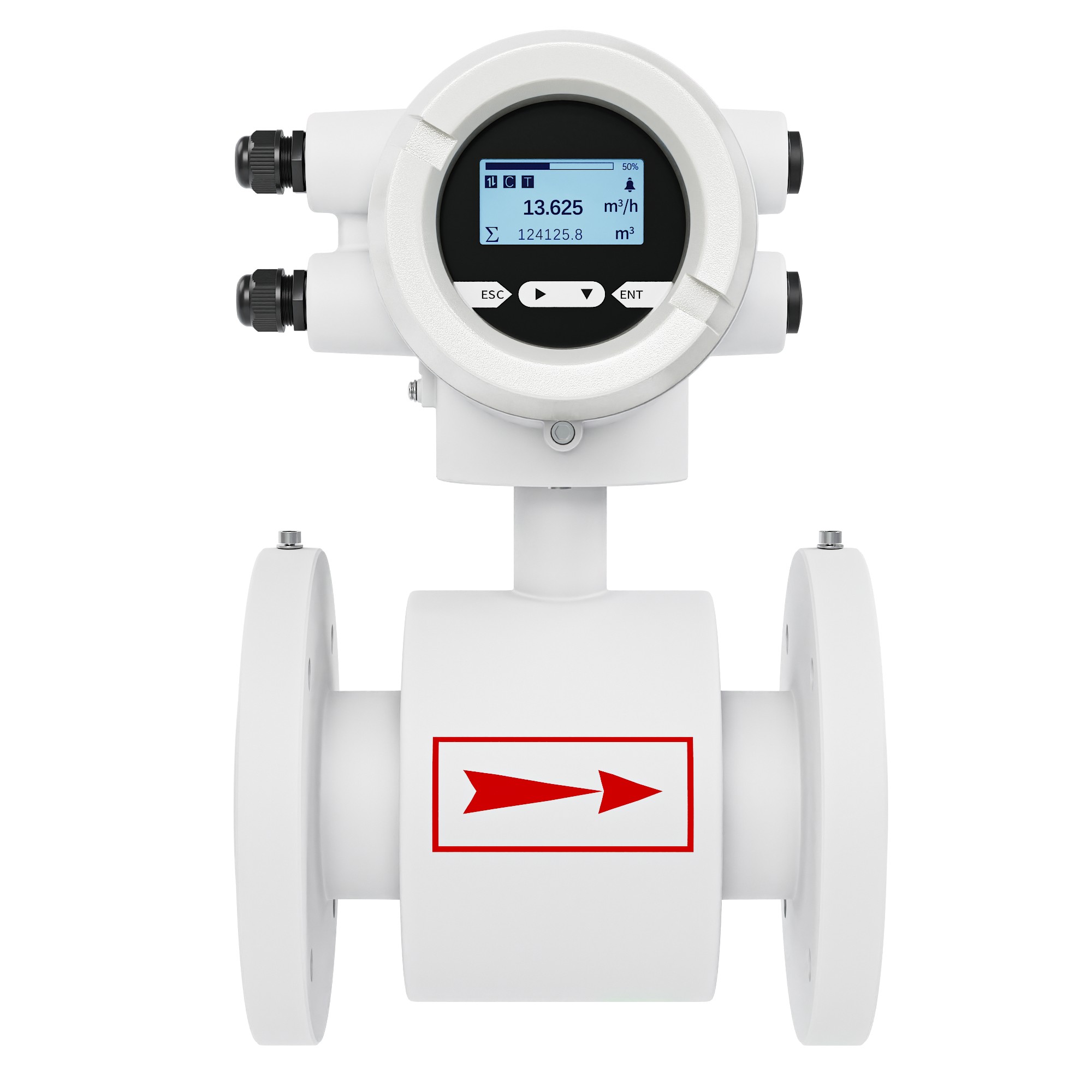

現代一體式電磁流量計將傳感器與轉換器高度集成于一個單元內。其內部結構精密而高效：
- 傳感器部分：核心是測量管，通常由不導磁的不銹鋼制成，內襯絕緣材料（如PTFE、氯丁橡膠、聚氨酯等），以隔離電極、防止短路并耐介質腐蝕。管壁上嵌有一對或多對電極（材質可選316L不銹鋼、哈氏合金、鈦、鉭等），用于拾取流量信號。測量管外側纏繞勵磁線圈，通入經過特殊設計的低頻方波電流，產生穩定、抗干擾的工作磁場。外殼提供機械保護和一定的防護等級（如IP65）。
- 轉換器部分：作為儀表的“大腦”，集成在表頭內。它負責為勵磁線圈提供精密、穩定的驅動電流，同時將電極采集到的微伏級感應信號進行放大、濾波、模數轉換和數字處理。先進的信號處理技術能有效抑制工頻干擾、流體噪聲等，確保在復雜工況下的測量穩定性和精度。處理后的結果以瞬時流量、累計流量等形式在液晶顯示屏上清晰顯示，并同步輸出4-20mA模擬信號、脈沖信號或通過RS485接口輸出Modbus RTU等數字協議信號。
三、技術參數與性能標準：定義專業邊界
一款優秀的電磁流量計，其能力邊界由嚴謹的技術參數所界定。以當前主流產品為例：
- 測量性能：在典型流速范圍0.5m/s至5m/s內，測量準確度可達讀數的±0.5%，部分高精度型號甚至可達±0.3%。重復性優于0.16%。量程比寬，通常為10:1，意味著單臺儀表能適應更寬的流量變化范圍。
- 過程適應性：公稱口徑覆蓋從DN10到DN1000，滿足從細小管道到大型主管道的需求。額定壓力根據口徑不同，DN10-DN250可達PN1.6MPa，更大口徑（DN300-DN1000）通常為PN1.0MPa，更高壓力可定制。介質溫度范圍依襯里材料而異，例如PTFE襯里可耐受-10℃至120℃。
- 電氣與環境特性：支持寬范圍電源輸入（AC 100-240V 或 DC 20-28V）。輸出信號相互隔離，抗干擾能力強。環境溫度適應范圍廣，一體式通常為-10℃至55℃。防護等級多為IP65，可防塵防水濺，適應多數工業環境。
- 合規與認證：產品設計遵循JB/T 9248-2015等國家行業標準。高端型號還會追求國際認證，例如有產品通過了UL、CSA、NSF及IECEx國際防爆認證，彰顯其在安全與可靠性方面的卓越水準，滿足全球不同市場的嚴苛要求。
四、功能模塊與運行特性：智能與可靠的體現
新一代一體式電磁流量計在基礎測量功能之上，集成了多項提升用戶體驗和系統價值的智能模塊：
1. 智能診斷與自校驗：內置自診斷功能，可實時監測傳感器狀態、勵磁回路、信號處理等關鍵環節，一旦發現異常（如電極結垢、空管、信號超限等）能及時報警，提示維護，極大提升了運維效率。
2. 靈活的輸出與通訊：除了標準的4-20mA輸出用于連接PLC/DCS，脈沖輸出用于連接計數器或批量控制，RS485數字通訊（Modbus RTU）已成為標配，便于接入工業物聯網系統。部分型號還支持HART協議，實現遠程參數配置與診斷。
3. 人性化操作界面：大尺寸背光液晶屏可同時顯示瞬時流量、累計總量、流速、百分比等多種信息。菜單支持中英文雙語切換，表頭顯示方向可調，方便不同角度的讀數。參數設置通過面板按鍵即可完成，操作直觀。
4. 先進的信號處理技術：采用低頻方波勵磁技術，相比早期工頻勵磁，能有效消除極化電壓影響，零點更穩定，功耗更低，抗電源波動和流體噪聲干擾能力顯著增強。
5. 寬溫與低溫漂設計：關鍵元器件選用高穩定性、低溫漂的器件，結合溫度補償算法，確保儀表在寬環境溫度范圍內長期工作的精度一致性。
五、適用環境與工況限制：明確應用場景
電磁流量計并非萬能，其卓越性能的發揮建立在正確的應用場景之上。
- 理想應用場景：最適合測量電導率大于50μS/cm的均勻導電液體，如自來水、工業用水、污水、酸、堿、鹽溶液、紙漿、礦漿、食品漿液等。在化工、石油、制藥、食品飲料、水處理、冶金、造紙等行業有廣泛應用。例如，在市政供水管網中用于分區計量與漏損控制；在化工生產中用于腐蝕性原料的精確投加；在污水處理廠用于進出水流量監測與藥劑添加控制。
- 關鍵限制條件：
1. 介質電導率：不能測量氣體、蒸汽、油品等非導電介質，電導率過低的液體（如純水、某些有機溶劑）也無法測量。
2. 介質中含有大量氣體或固體顆粒：氣泡會導致測量波動，大顆粒或纖維可能磨損襯里或覆蓋電極，影響測量甚至損壞儀表。需根據具體情況選用合適襯里和電極，并考慮安裝位置。
3. 安裝條件：為保證測量精度，要求傳感器前后有足夠的直管段（通常前≥10DN，后≥5DN），以確保流體充分發展，流速分布對稱穩定。安裝位置應避免強烈振動、強電磁場干擾，并保證測量管始終充滿液體。
4. 襯里與電極的耐腐蝕性：必須根據被測介質的化學性質，正確選擇襯里材料（如耐強酸強堿的PTFE/PFA，耐磨的聚氨酯）和電極材料（如耐氯離子腐蝕的哈氏合金，耐混酸腐蝕的鉭），這是選型成敗的關鍵。
六、選型、安裝與運維：確保長期穩定運行
選型要點：選型是一個系統工程，需依次確認：1) 管道口徑與材質；2) 被測介質名稱、化學性質、溫度、壓力；3) 流量范圍（最大、常用、最小流量）；4) 介質電導率；5) 安裝環境（溫度、濕度、防護、防爆要求）；6) 輸出信號與通訊需求；7) 電源類型。基于這些信息，確定具體的儀表型號、襯里材質、電極材質、額定壓力及附加功能。
安裝基礎：安裝前需確保管道內無雜物，法蘭對接時墊片不得突入管道內壁。儀表殼體應可靠接地，以減少雜散電流干擾。對于分體式或需要遠程傳輸的情況，信號電纜應使用廠家指定或推薦的屏蔽電纜，并單獨穿管敷設，遠離動力電纜。
日常運維常識：日常巡檢關注顯示屏讀數是否正常、穩定，有無報警信息。定期（如每半年或一年）檢查電極是否清潔，如有輕微結垢可用軟布擦拭，嚴重結垢需按說明書指導清洗。長期停用時，應排空管道內液體，防止沉積或凍結。若儀表出現測量偏差，可首先檢查接地是否良好、管道是否滿管、前后直管段是否滿足要求、以及參數設置（如口徑、量程）是否正確。
展望未來，隨著材料科學、微電子技術和數字算法的進步，一體式電磁流量計將繼續向著更高精度、更強適應性、更智能的診斷與預測性維護、更便捷的無線互聯等方向發展，持續為工業數字化與智能化轉型提供可靠的數據感知基石。
