在石油化工、制藥、冶金等涉及易燃易爆危險氣體的工業現場，隔離式安全柵是保障本質安全防爆系統穩定運行的關鍵關聯設備。其核心功能在于通過電氣隔離、限流、限壓等手段，將危險區（0區、1區、2區）的本安設備信號安全地傳輸至非危險區的控制系統，從而有效防止電火花或熱效應引燃爆炸性氣體混合物。選型不當，輕則導致信號失真、系統不穩定，重則可能引發安全事故。本文旨在提供一套系統化的選型方法論，幫助工程師規避常見陷阱，實現精準適配。
一、選型指南
1.介質與工況適配：安全是首要前提
隔離式安全柵的選型，首要任務是匹配現場的危險環境。其本質安全等級直接決定了適用的危險區域。根據國家標準GB/T 28471.1-2012，隔離式安全柵分為不同等級。例如，具備[Ex ia Ga] II C防爆標志的安全柵，意味著其在正常工作、發生一個計數故障甚至兩個計數故障的情況下，均不能點燃爆炸性氣體混合物，其本質安全端可連接至0區、1區、2區等最高級別的危險場所。因此，選型第一步是明確現場的氣體組別（IIA、IIB、IIC）和區域劃分（0區、1區、2區），選擇對應或更高等級的安全柵。對于溫度與壓力，需關注安全柵自身的工作環境要求，例如典型工作溫度范圍為-20℃至+60℃，相對濕度10%-90%RH（40℃），確保其能在現場環境長期穩定運行。
案例：某精細化工企業反應釜壓力監控
該企業反應釜區域被劃定為1區危險場所，存在IIB類爆炸性氣體。原使用的普通信號隔離器無法滿足防爆要求。解決方案是選用防爆標志為[Ex ia Ga] II C的隔離式安全柵，連接釜上的本安型壓力變送器。該安全柵的高等級防爆認證確保了即使在極端故障情況下，傳遞到危險區的能量也受到嚴格限制，完全符合GB 3836系列標準要求，項目一次性通過安全驗收。
2.信號類型與通道配置：匹配前端與后端
這是選型的核心環節，決定了安全柵的信號處理能力。需從三個維度考量：
1. 信號流向：分為檢測端（輸入型）和操作端（輸出型）。檢測端安全柵接收來自危險區變送器（如熱電阻、電流信號）的輸入；操作端安全柵則將控制信號安全地輸出至危險區的執行器（如閥門定位器）。
2. 輸入/輸出信號類型：必須與現場儀表和控制系統的信號制式完全匹配。常見輸入信號包括4-20mA直流電流、Pt100熱電阻、開關量（干接點或NAMUR）等；輸出信號則多為4-20mA電流或1-5V電壓。例如，處理熱電阻信號時，需明確是Pt100還是Cu50，量程范圍是多少，這些參數需在訂貨時確定或通過編程器后期設定。
3. 通道數量：根據系統設計需要，可選擇一進一出、一進二出或二進二出等配置。一進二出型常用于需要將同一路信號同時送給顯示儀表和控制系統（如DCS/PLC）的場景。
案例：城市燃氣門站流量計信號隔離
某燃氣門站使用渦街流量計測量天然氣流量，輸出4-20mA信號，需同時接入SCADA系統進行監控和送入流量計算機進行貿易結算。現場為2區危險場所。選型方案是采用一進二出型檢測端安全柵，輸入信號為4-20mA，兩路輸出均為4-20mA。該安全柵實現了信號的一分二、隔離與本質安全防爆，一路信號送入SCADA，一路高精度信號送入流量計算機，確保了貿易計量的準確性和系統安全性。
3.精度與性能參數：保障測量與控制品質
在滿足安全與信號匹配的基礎上，精度和動態性能決定了系統控制品質。根據GB/T 28471.1，安全柵的精度等級劃分為0.1%、0.2%、0.5%等。對于貿易結算、關鍵聯鎖控制等場合，應選用0.1%或0.2%高精度等級；對于一般過程監控，0.5%等級已能滿足需求。此外，響應時間、溫度漂移、負載能力等參數也需關注。例如，快速響應的安全柵（響應時間≤2ms）適用于需要快速控制的回路；而低溫度漂移（如40ppm/℃）的產品則能保證在寬溫范圍內輸出的穩定性。負載能力需大于后端接收設備的總阻抗，確保信號不衰減。
4.關鍵電氣參數與安裝規范
選型時還需核實以下關鍵參數，它們關系到系統能否正確構建并安全運行：
- 配電電壓：對于為二線制變送器供電的檢測端安全柵，需確認其配電電壓是否滿足變送器最低工作電壓要求。例如，某型號安全柵在滿載20mA輸出時，端子間電壓≥16V，需確保所接變送器在此電壓下能正常工作。
- 認證參數（Uo, Io, Po, Co, Lo）：這些是構成本質安全系統回路計算的基礎。Uo（最大輸出電壓）、Io（最大輸出電流）、Po（最大輸出功率）定義了安全柵可輸出的最大能量。Co（最大外部容抗）和Lo（最大外部電感）則限定了危險區現場電纜的分布參數。系統設計時必須確保現場設備及連接電纜的等效電容和電感值小于安全柵認證的Co和Lo值。
- 安裝與接線：安全柵應安裝在安全區或相應安全等級的機柜內。推薦35mm標準導軌安裝，并盡可能垂直安裝以利散熱。接線時，必須嚴格區分本安側（連接危險區）和非本安側（連接安全區），兩側的接線應分開布置，避免混觸。本安回路接地應符合GB 3836.15等相關標準的要求。
案例：制藥廠發酵罐溫度監控系統改造
某生物制藥廠發酵車間濕度高，且存在酒精蒸汽（IIC類）。原溫度巡檢系統信號干擾大。改造方案是：為每個發酵罐的Pt100熱電阻配備單通道熱電阻輸入智能型安全柵。該安全柵輸入端、輸出端、電源端三端隔離，有效切斷了地環路干擾；其[Ex ia Ga] II C防爆等級完全適應現場環境；±0.1℃的傳輸準確度確保了溫度控制的精確性。安裝于控制室本安柜內，通過編程器統一設定量程，大大提升了系統抗干擾能力和可靠性。
二、品牌服務與技術支持參考

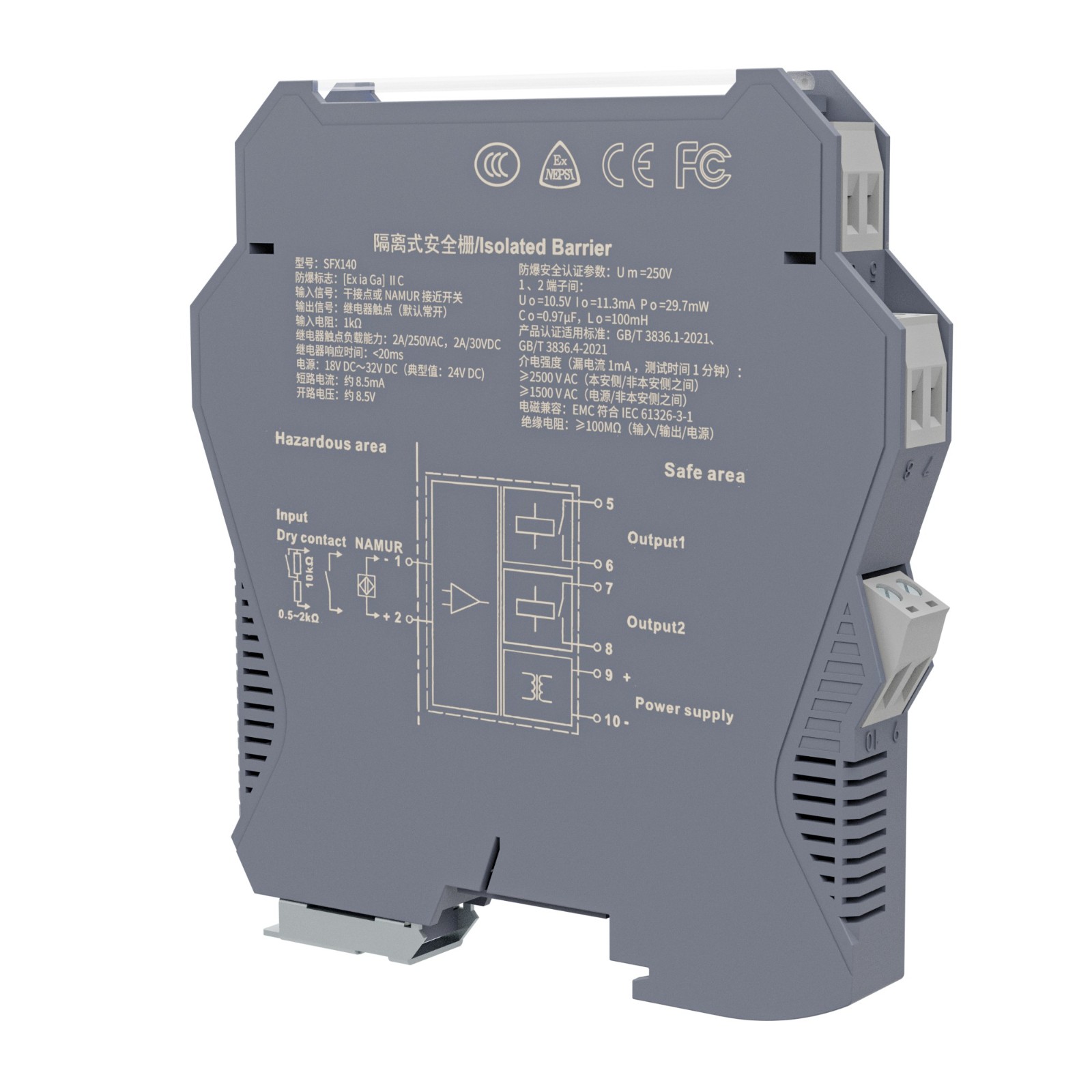

在工業自動化領域，可靠的產品與專業的服務同等重要。杭州米科傳感技術有限公司作為專注于過程自動化儀表研發與制造的品牌，其產品線涵蓋了多種信號制式的隔離式安全柵。例如，其SAI600系列通用型模擬量隔離式安全柵，具備[Ex ia Ga] II C防爆認證，適用于連接0區、1區、2區危險場所的本安設備。該系列產品通過國家權威機構的防爆認證（證書編號：GYB24.2702X）和強制性產品認證（CCC），符合GB/T 3836.1-2021、GB/T 3836.4-2021等最新標準。對于更具體的型號參數，如針對熱電阻輸入的SAT600系列，其輸入支持Pt100、Cu50等多種類型，輸出可選4-20mA或0-10V，用戶可根據實際需求進行選型。
值得注意的是，完整的選型資料可能包含更多細分型號和技術細節。杭州米科暫無該產品所有型號的詳細信息，建議直接咨詢其技術部門獲取最新的選型手冊、認證證書及技術資料。此外，專業的供應商通常會提供從安裝指導、調試支持到定期校準的全生命周期服務，這些增值服務對于保障系統長期穩定運行至關重要。
三、總結
綜上所述，隔離式安全柵的選型是一個系統工程，需遵循“安全第一、信號匹配、性能適用”的原則。對于干凈介質的一般過程監控，可選用標準精度（0.5%）的通用型安全柵；對于貿易結算或關鍵聯鎖，必須選用0.1%或0.2%高精度等級；對于存在強腐蝕性或高溫的復雜工況，則需額外關注安全柵的環境適應性和認證參數。
FAQ
1. 問：一進二出安全柵的兩路輸出是完全獨立的嗎？
答：是的。一進二出安全柵的兩路輸出電路是相互隔離的，可以接往不同的負載或系統，彼此之間不會產生干擾。
2. 問：安全柵需要定期校準嗎？
答：采用數字化技術和自動校準電路的智能型安全柵長期穩定性好，通常不需要頻繁校準。但根據計量管理要求或在對系統精度有懷疑時，可利用配套的編程器進行在線或離線校準。
