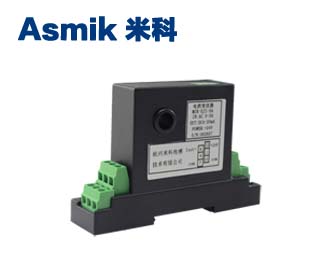

電流變送器分直流電流變送器和交流電流變送器兩種。交流電流變送器是一種能將被測交流電流轉換成按線性比例輸出直流電壓或直流電流的儀器，產品廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。交流電流、電壓變送器具有單路、三路組合結構形式。
電流變送器的接法
分為單相和三相電流變送器。其中單相變送器，可輸入一個從電流互感器來的二次電流，A,B,C相均可。三相電流變送器可以輸入從電流互感器來的三相電流，一般是A,B,C相的互感器二次電流，對應輸出的是三路輸出，常用的是4-20MA的直流電流。另外，需要一個工作電源，DC24V和AC220V均可。你說的六根線，也許是三相電流變送器。
電流變送器的性能優點
1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，傳輸線可用非常便宜的更細的雙絞線導線；
2、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著影響，因為干擾源引起的電流極小，一般利用雙絞線就能抵抗降低干擾；
3、電容性干擾會導致接收器電阻有關誤差，對于4～20mA兩線制環路，接收器電阻通常為250Ω(取樣Uout=1～5V)這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠；
4、各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等造成精度的差異；
5、將4mA用于零電平，使判斷開路或傳感器損壞(0mA狀態)十分方便。
6、在兩線輸出口容易增設防浪涌和防雷器件，有利于安全防雷防爆。
