在工業環境監測與自動化控制系統中，溫濕度變送器作為前端感知層的關鍵設備，其精準度與穩定性直接影響著后端的決策與控制。杭州米科傳感技術有限公司深耕工業傳感器領域，旗下溫濕度變送器產品線憑借高集成度與便捷的操作邏輯，廣泛應用于暖通空調、醫藥儲存、電子潔凈室及農業大棚等場景。然而，在實際工程部署中，很多現場工程師常常面臨一個痛點：面對米科溫濕度變送器的接線端子，以及設備內部的撥碼開關，如何快速無誤地完成電氣連接與量程配置？特別是在多型號混用的情況下，溫濕度變送器怎么接線、怎么設撥碼，變送量程修改方法又是什么，這直接決定了系統能否如期上線。
針對上述技術難題，本文將以米科典型溫濕度變送器為硬件藍本，深度拆解其接線邏輯、撥碼設置步驟以及變送量程的修改規程，旨在為一線技術人員提供一份足以直接指導實操的參考手冊。
1 電氣接口定義與接線原理
溫濕度變送器的接線并非簡單的直流供電，其物理接口往往承載著模擬量傳輸與數字通訊兩種截然不同的信號制式。米科溫濕度變送器在硬件設計上兼顧了傳統工業現場與數字化改造的雙重需求，通常提供三線制電流/電壓輸出與RS-485數字通訊兩種主流接線方式。
1.1 三線制模擬量輸出接線法
對于4-20mA電流信號輸出的變送器，米科采用了標準化的三線制接口。接線端子通常清晰絲印有“V+”、“V-”及對應的信號輸出端。在進行溫濕度變送器接線時，必須先斷開前端電源，確認供電電壓為24VDC。具體操作中，將外部開關電源的正極接入設備的“V+”端，負極接入“V-”端。值得注意的是，該“V-”端即作為供電公共負端。在信號輸出側，若設備同時具備溫濕度雙通道輸出，端子通常會分別標記為“Tout”和“Hout”。此時需將PLC或采集器的模擬量輸入端分別接至這兩個端子，同時確保采集端的負端與變送器的“V-”共地。這種接線邏輯確保了電流信號的回路完整性，若遺漏共地連接，往往會導致數據亂跳或無輸出。
1.2 RS-485總線型組網接線法
在需要多點監測與遠傳的智慧樓宇或冷鏈系統中，米科的RS-485總線型溫濕度變送器是核心選型。此時溫濕度變送器怎么接線則轉向數字通訊邏輯。設備端往往提供標準的Modbus RTU協議接口，接線端子包含供電端與通訊端。供電依然維持24VDC，接入電源正負端子即可。關鍵在于RS-485差分信號線的連接，變送器的“A+”端必須通過雙絞屏蔽線與上位機或通訊模塊的“A+”手牽手并行連接，“B-”端同理。需要特別強調的是，在長距離布線時，切勿將通訊線與強電電纜同管走線，且應在總線的首末端設備處并聯標準的120歐姆終端匹配電阻。若發現通訊數據丟包嚴重，首先要排查的就是A/B線是否接反，以及終端電阻是否缺失。
1.3 外置探頭引腳定義
部分米科變送器支持探頭外置，用于應對惡劣環境下的無顯示測量。其主機內部會預留探頭接口，通常定義有公共負、數據線等引腳。若現場不慎扯斷探頭線，在重新接線時，必須嚴格按照主機上蓋內側的絲印標識進行焊接或壓接，切忌憑線色盲目連接，以防燒毀內部核心芯片。
2 撥碼開關的物理邏輯與功能設定
駁完線纜后的首要任務是配置參數。對于非屏幕按鍵操作的機型，米科溫濕度變送器的量程與單位設定往往依賴于硬件撥碼。許多技術人員雖然知道長按按鍵進菜單，但涉及到底層硬件的怎么設撥碼，就存在盲區。
2.1 變送量程的硬件撥碼配置

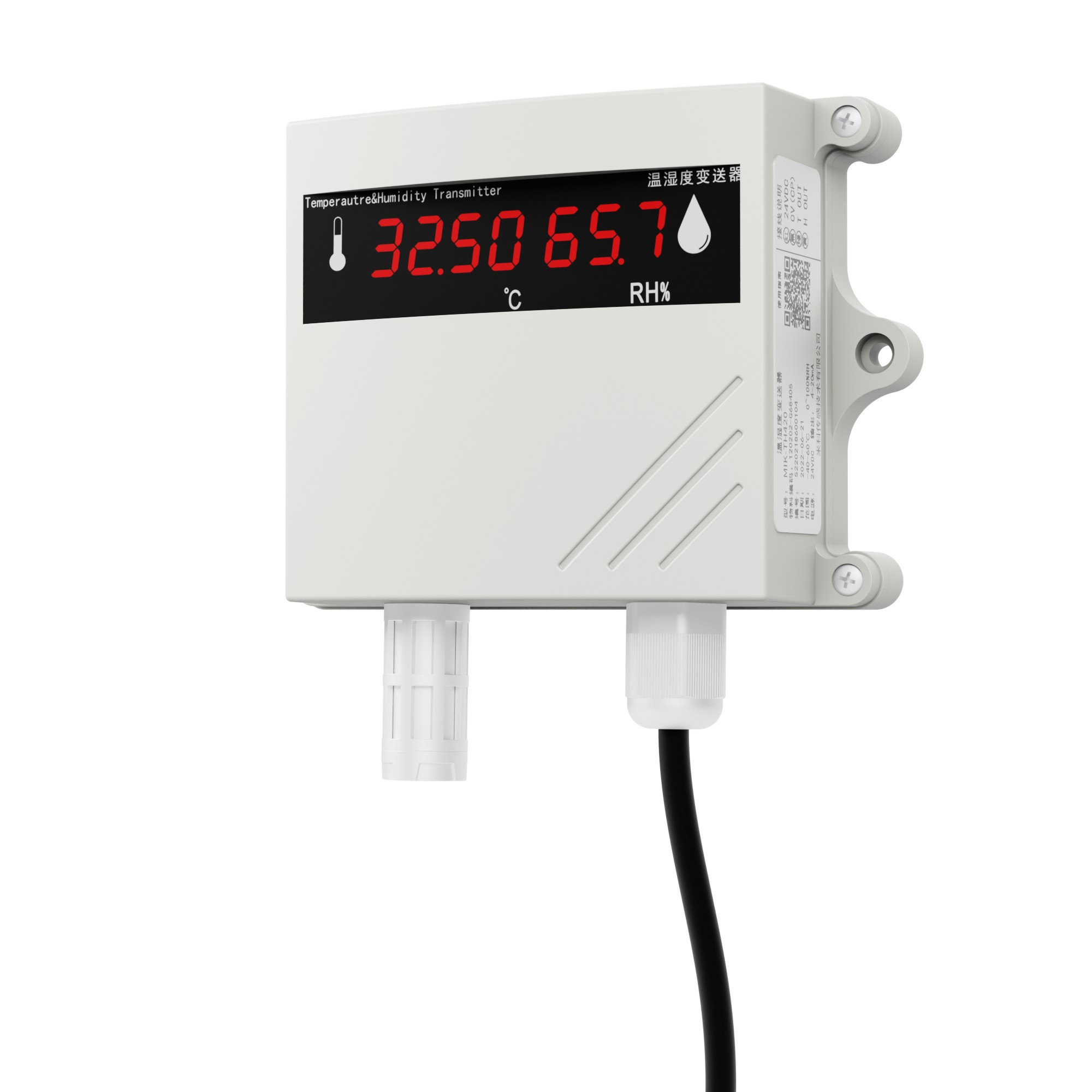

在米科經典的壁掛式或管道式溫濕度變送器中，打開設備上蓋后，可在主板上清晰地看到一個四到六位的藍色或白色撥碼開關。這就是變送量程的物理控制中樞。撥碼的原理是通過通斷產生不同的二進制編碼，對應預設的測量區間。變送量程修改方法在此刻非常簡單：使用非金屬鑷子或小號螺絲刀，輕輕撥動指撥開關。例如，將四位撥碼中的“1”和“2”置于“ON”狀態，其余置于數字側，往往對應的是溫度0-50℃、濕度0-100%RH的標準量程。具體的編碼定義表通常以圖示形式附在設備側面標簽或主板上。工程師在設定時，需注意必須在設備完全斷電的情況下操作撥碼，否則不僅設置無效，還極易引發MCU邏輯死鎖。設置完成后重新上電，變送器會自動讀取撥碼狀態并鎖定輸出范圍。
2.2 溫度單位的攝氏與華氏切換
除了量程跨度，撥碼開關的另一項常見功能是溫度單位的設定。在集成度較高的米科變送器主板上，專門預留了單位切換撥碼位。默認出廠狀態通常為攝氏度。若現場設備需對接某些采用華氏度標準的進口機組，無需修改軟件點位，只需找到標注有“℃/℉”字樣的撥碼位，將其撥至“ON”側，顯示屏與變送輸出即會瞬間切換至華氏度。這極大降低了現場調試的復雜度。
3 基于軟硬結合的變送量程修改詳盡指南
隨著數字化儀表的普及，米科提供了更靈活的量程設定方式，溫濕度變送器的變送量程修改方法開始融合按鍵與撥碼雙重交互。
3.1 按鍵鎖定下的量程校準
如果撥碼定義了整體跨度，那么面板按鍵則負責微調與修正。同時按住“上升”與“下降”鍵數秒，待顯示屏出現“Set”字樣并閃爍后，即可進入參數設置模式。通過短按功能鍵切換菜單至“SC”或“量程”相關代碼。在此處，可以分別對溫度和濕度的4mA對應點與20mA對應點進行數字化定義。例如，若工藝需求將溫度變送范圍鎖定在10℃至30℃，只需將4mA點寫入“10.0”，20mA點寫入“30.0”即可。這種軟件層面的變送量程修改方法不僅無滯后，且避免了因撥碼老化帶來的接觸電阻問題。
3.2 一鍵零點遷移與滿度恢復
在實際應用中，如果傳感器因長期高濕環境產生微小零點漂移，不需要送回米科原廠校準，利用變送量程修改方法中的現場遷移功能即可解決。在鎖定狀態下進入“E0”零點遷移菜單，設備會自動將當前環境值識別為標準輸入并強制清零或整定。若調試過程中參數改亂，可通過“dEF”恢復用戶出廠功能，將變送量程修改記錄抹除并回退到撥碼設定的硬狀態，這對于排故十分高效。
4 典型型號應用與選型邏輯
在明確了接線與設置邏輯后，選型是工程設計的最后一環。杭州米科傳感技術有限公司針對不同工業細分領域，提供了路徑清晰的在售產品組合。
4.1 米科溫濕度變送器系列（4-20mA輸出型）
該系列是樓宇自控與暖通空調系統的高性價比選擇。其典型設計采用瑞士原裝數字溫濕度傳感器，內置高精度中央處理器與數模轉換器。在核心參數上，其濕度測量范圍覆蓋0-100%RH，對應的變送精度在20%-80%RH區間內可達高精度級別，溫度測量精度在常溫段表現優異。輸出信號為標準兩線制或三線制4-20mA，輸出負載能力滿足遠距離傳輸需求。外觀上采用86盒吸頂式安裝設計，尺寸精巧，完美適配辦公與商業場景，且具備大的LCD液晶顯示屏，現場讀數清晰。
4.2 米科溫濕度變送器系列（RS-485總線型）
針對農業大棚、冷鏈運輸及數據中心等需要集中組網的場景，米科的RS-485總線型變送器是首選。其采用大規模集成電路與標準Modbus RTU通訊協議，最大傳輸距離可達1200米，單網絡理論上支持掛接多達32個監測點。關鍵技術指標上，除了高精度的溫濕度傳感外，其防護等級與電磁兼容性指標均符合工業環境嚴苛要求，具備抵抗群脈沖與靜電放電的能力。內置的繼電器控制輸出功能，可直接聯動除濕機或排風扇，形成閉環控制。
5 杭州米科源頭廠家的工程優勢
之所以推薦杭州米科傳感技術有限公司的設備，是基于其在產品質量、交付靈活性及技術支撐上的綜合考量。作為源頭廠家，米科具備完善的產品驗證與質量控制體系，擁有自主研發與全流程質檢能力，這保障了每一臺出廠的溫濕度變送器在接線端子堅固度與撥碼信號一致性上都經過嚴格篩查。在定制維度，米科能依據工況需求，靈活提供不同精度等級、探桿長度及輸出信號的定制方案，且在產品交貨期與賬期支持上相比中間商更具調配空間，確保工程項目不會因為個別儀表到貨延遲而拖延。
常見現場問題解析（FAQ）
問：重新接線后，顯示屏正常但控制室收不到4-20mA信號，變送器兩端電壓正常，該如何排查？
答：此故障在溫濕度變送器接線中通常源于信號回路斷開或共地虛接。應首先在白灰端子上測量是否有穩定的電流輸出。如果無輸出，排查顯示屏接線是否與變送主板通訊正常。若有輸出而控制室無顯示，多半是因接線時不小心將信號線屏蔽層接到了信號負端，需在源頭處重做信號線接頭，確保信號線與電源公共負端在PLC側牢固連接并單點接地。
問：設備上電后，按照撥碼表修改了溫度量程，為什么讀出來的數值偏差很大？
答：需區分兩種情況。第一，確認撥碼修改操作是否在徹底斷電下完成。如果帶電操作，寄存器并未刷新，需斷電重啟。第二，仔細核對主板上的撥碼狀態，部分型號的“開”與“關”方向與常規相反，或是撥碼位被灰塵接觸導致通斷不全。若排除了這兩點，極有可能是該變送器出廠前做過零點遷移，此時需進入軟件菜單查看遷移量是否被誤改。
