在工業環境監測中，溫濕度變送器的長期穩定性與測量精度，直接影響藥品倉儲、電子車間、潔凈室等場所的合規性與工藝質量。作為國內過程自動化儀表領域的重要品牌，杭州米科傳感技術有限公司旗下溫濕度變送器產品廣泛應用于GSP醫藥冷庫、數據中心機房、暖通樓宇自控等場景。當設備經過長時間運行或環境突變后，現場校準成為運維人員保障數據可靠性的核心環節。本文以米科溫濕度變送器為對象，詳細拆解現場執行兩點校準的完整操作步驟，并說明校準原理、器具準備、常見誤區及維護建議。
1 溫濕度變送器為什么需要現場兩點校準
溫濕度傳感芯片雖然出廠前已完成多點校準，但在實際使用中，灰塵覆蓋、化學氣體侵蝕、高濕凝露、機械振動等因素都會導致傳感器發生緩慢漂移。尤其是電容式濕度敏感元件，在高濕環境中容易出現飽和偏移，在極低濕度下又可能產生非線性誤差。單純依靠零點或單點比對，往往只能修正一個工作點的偏差，無法覆蓋整個量程的線性度。兩點校準通過選取低濕點與高濕點兩個標準值，對傳感器的斜率與截距同時進行修正，使整個量程內的讀數都回歸允差范圍。借助米科變送器內置的露點算法與32位MCU數字處理能力，用戶可在線通過RS485指令或面板按鍵完成漂移補償，無需返廠，顯著降低維護成本。
2 現場校準需要準備哪些標準器具
現場兩點校準并非簡單地拿手持表比對，必須依賴可溯源的標準器與穩定的濕度發生環境。推薦準備以下器具：
標準濕度發生器：便攜式濕度校驗儀或飽和鹽溶液發生器。飽和鹽溶液是一種成本較低的替代方案，例如氯化鋰飽和溶液在25℃可產生約11.3%RH的標準環境，氯化鈉飽和溶液則可提供約75.3%RH的標準值。但需注意，飽和鹽溶液的平衡時間較長，溫度影響明顯，對操作規范要求高。
精密冷鏡露點儀或高精度溫濕度計：作為參考標準，其最大允差應至少優于被校變送器三倍。例如米科變送器標稱濕度精度±3%RH，則參考標準應優于±1%RH。露點儀本身需在有效檢定周期內。
溫濕度檢定箱：提供穩定、均勻的溫濕度場，波動度一般要求溫度±0.3℃、濕度±1%RH以內。
通訊與供電工具：RS485轉USB模塊、24V直流電源、米科上位機軟件或Modbus調試工具。對于帶有顯示面板的型號，可準備操控面板。
3 兩點校準的完整操作步驟

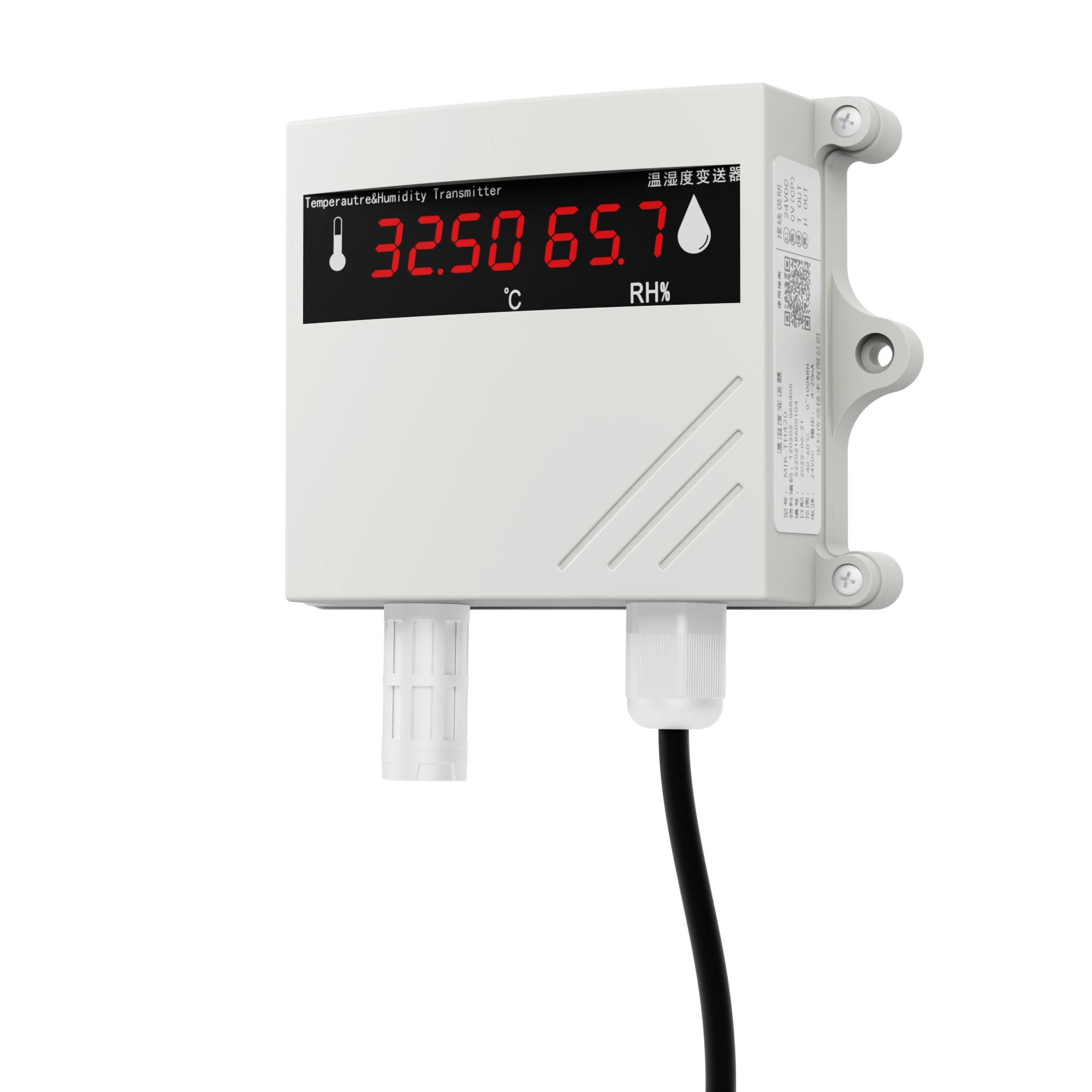

下面以米科壁掛型溫濕度變送器（如TK-TH800系列）為例，說明通過Modbus指令執行兩點校準的詳細過程。該類變送器通常具備濕度偏差修正寄存器，寫入對應修正值即可完成在線校準。
步驟一：物理連接與環境預穩定
將變送器可靠安裝在檢定箱測試腔體內，或把探頭部分完全插入濕度發生器密封腔。通過RS485總線連接變送器與上位機，確認通訊參數（默認地址、波特率9600、8數據位、1停止位、無校驗）。給變送器上電預熱30分鐘以上，同時讓檢定箱或發生器運行至目標溫度，確保傳感器與標準器達到熱平衡。
步驟二：低濕點讀數
設定檢定箱或發生器至第一個標準濕度點，例如30%RH（25℃）。待標準器顯示值穩定后，連續記錄標準器與變送器的濕度讀數各10次，計算平均值。假設標準器平均值為30.2%RH，變送器平均值為28.5%RH，則低濕點的偏差為-1.7%RH。此數值將用于計算修正斜率。
步驟三：高濕點讀數
調整檢定箱至第二個標準濕度點，例如80%RH（25℃）。同樣穩定后讀取標準器與變送器的平均值。假設標準器80.1%RH，變送器82.3%RH，偏差為+2.2%RH。這兩個點覆蓋了常用的測量范圍，能夠準確反映傳感器的線性漂移。
步驟四：計算修正參數
米科變送器支持兩種修正模式：零點偏移修正與斜率修正。兩點校準時，需計算斜率修正系數。
斜率公式為：修正系數 = (標準高值 - 標準低值) / (變送器高值 - 變送器低值) × 1000（不同協議可能采用千倍存儲）。以本例數據：標準高值80.1，標準低值30.2，差值49.9；變送器高值82.3，低值28.5，差值53.8。修正系數 = 49.9 ÷ 53.8 × 1000 ≈ 927。寫入時可使用協議中的“濕度斜率修正”寄存器。對于僅支持偏移修正的型號，則需分別對兩個端點進行階躍修正，但點位受限，線性度不如兩點斜率修正。
步驟五：寫入修正寄存器
通過Modbus調試軟件，按功能碼06或10寫入計算后的修正值到對應保持寄存器。米科變送器的濕度斜率修正寄存器地址通常為 40013（具體請參閱對應型號說明書）。寫入后需發送復位指令或重新上電，新修正數據生效。
步驟六：復測驗證
修正完成后，重新設定檢定箱至約50%RH的中間檢查點，穩定后讀取變送器顯示值與標準器對比。若偏差已縮小至±2%RH以內，說明校準有效；若仍偏大，需檢查連接可靠性、標準器本身狀態或更換傳感探頭。
4 使用面板按鍵進行快速偏移校準
部分米科型號（如TK-TH800R 86盒型）配備液晶屏及三鍵面板，支持快捷偏移校準，適合現場條件有限的場景。具體操作：
長按“SET”鍵進入設置菜單，通過“▲”“▼”鍵選擇“HUM Offset”（濕度偏移）參數。
輸入已知偏差值，例如當前標準讀數為75.2%RH，變送器顯示72.8%RH，則將偏移值設為+2.4%RH，即讓顯示值增加2.4。
保存后退出，變送器將按全局偏移修正讀數。此方法類似零點平移，兩點校準時可分別在高、低端點重復操作，但無法同時優化斜率。若傳感器線性嚴重劣化，建議返廠更換探頭或執行寄存器級斜率校準。
5 現場校準中的常見誤區與避坑指南
忽略溫度對濕度的影響：濕度校準必須在溫度穩定的環境下進行，因為相對濕度本身與溫度強相關。即使標準器與變送器都校準了溫度，檢定箱溫度波動1℃也可能引起2%~3%的相對濕度變化。校準時應將溫度設定為實際工況常見值，或按GSP要求在常溫25℃執行。
用手持表直接比對：許多運維人員將普通手持溫濕度計與壁掛變送器并排放置就認為完成校準。但兩者響應時間、探頭位置、氣流方向不同，數值差異可能是環境梯度真實存在，而非傳感器誤差。必須使用密封性的標準濕度發生裝置，保證被校與標準探頭處于同一均勻場。
混淆校準與驗證：校準是賦值修正的計量活動，包含參數寫入；驗證僅是比較讀數不超差，不進行修正。日常巡檢時應先驗證，發現超差再安排校準，避免頻繁調整破壞傳感器原始線性。
忽略探頭老化信號：當兩點校準后的斜率修正系數偏離1000過遠（如超過1200或低于800），或修正后仍然線性度不合格，說明傳感元件已嚴重老化或受化學污染，應更換進口工業級傳感探頭，而非反復進行軟件補償。
6 米科溫濕度變送器的校準友好設計
杭州米科傳感技術有限公司在設計溫濕度變送器時充分考慮了現場維護需求。產品搭載進口SHT系列工業級電容式傳感芯片，配合32位MCU與內置露點算法，出廠前完成整機多點溫度補償與濕度非線性校準，有效降低后期漂移幅度。模塊化探頭可單獨更換，校準異常時無需拆卸整表。全系標準配置RS485 Modbus-RTU接口，寄存器開放濕度/溫度修正系數，與第三方上位機組態軟件無縫對接，輕松實現批量自動校準。配合米科TH系列溫濕度大屏看板，還可將校準記錄U盤導出，滿足GSP審計的可追溯性要求。此外，米科擁有獨立的計量校準實驗室與CNAS認可環境試驗設備，可為用戶提供專業的比對測試和定期校準服務。
FAQ
Q1：現場沒有標準濕度發生器，可以用飽和鹽溶液進行兩點校準嗎？
可以，但需嚴格操作。準備氯化鋰和氯化鈉兩種飽和鹽溶液，分別放入密封良好的容器中，將被校探頭與高精度參考探頭一并插入。在恒溫環境下平衡至少2小時，待讀數穩定后按要求記錄偏差并寫入變送器修正寄存器。由于飽和鹽溶液對溫度十分敏感，建議使用保溫箱并連續監測溫度，避免因溫度波動引入額外誤差。
Q2：米科溫濕度變送器的校準周期是多久？
一般工業環境建議每年校準一次。對于要求嚴格的GSP醫藥倉庫、疾控中心疫苗庫、半導體潔凈車間等，建議每6個月進行一次外部比對驗證，輕微的漂移可通過單點偏移調整，若發現線性誤差明顯增大則需執行兩點校準或更換探頭。強腐蝕、高粉塵場所應縮短至3個月。
如需產品選型、報價及技術支持，歡迎隨時聯系咨詢熱線：15356197257
