在工業自動化與電力監控系統中，電流變送器承擔著將現場大電流信號精準轉化為標準弱電信號的關鍵任務。對于運維工程師和系統集成商而言，選型時面臨的第一道分水嶺，往往是開口式與閉口式電流變送器的抉擇。杭州米科傳感技術有限公司憑借在電量變送器領域多年的技術沉淀，旗下米科品牌推出的不同結構電流變送器，恰好完整代表了這兩種技術路線的應用邏輯。本文將深度解剖兩者的安裝施工差異、精度表現及適用場景，為現場應用提供嚴謹的參考依據。
1 結構設計差異決定現場施工邏輯
要理解安裝方式的本質區別，必須先看兩種變送器的物理結構。閉口式電流變送器采用一體成型的環形鐵芯，內部為閉環磁路，被測電纜或銅排必須完全穿過變送器的中心孔。這種設計使得一次回路與二次回路之間實現了物理隔絕，磁路連續且無斷點。而開口式電流變送器則在鐵芯上設計了一個可開合的斷口，通常通過卡扣或螺絲鎖緊，安裝時無需切斷電纜或拆卸銅排，直接將變送器扣在被測線路外即可。
從電氣原理上看，閉口式的閉環磁路能最大程度減少漏磁，磁導率均勻穩定。相比之下，開口式變送器的切口斷面即使經過精密研磨，在微觀層面依然存在氣隙，這種氣隙會導致磁路磁阻增加，且容易受到切口表面氧化、灰塵積聚或機械振動導致的微小松動影響。不過，米科的開口式電流變送器在切口處引入了高導磁材料補償工藝，通過嚴控斷面平整度，有效把氣隙對一次側磁場的干擾降到了極低水平。
2 安裝方式現場實戰對比
在不停機改造或空間極度受限的場景中，開口式電流變送器具有顛覆性的施工優勢。對于正在運行的配電柜，母線銅排往往層層疊疊且已緊固完畢，甚至已經打上了相色絕緣漆。此時若采用閉口式變送器，必須斷電、拆除母排一端、套入變送器后再重新鎖緊螺栓，不僅費時費力，還可能引入因緊固力矩不當導致的接觸電阻發熱風險。杭州米科傳感技術有限公司生產的開口式MIK-DJ1A系列電流變送器，只需打開扣環，套在被測線纜上，合攏卡扣即可完成物理安裝，單點施工耗時通常可在幾十秒內完成。
閉口式變送器則勝在長期運行的結構可靠性。由于其不存在活動部件，在振動劇烈的重型設備旁或存在強電磁干擾的逆變器側，閉口式不會有因卡扣老化或彈簧疲勞導致斷口微張開的顧慮。標準DIN35導軌安裝配合平面螺絲固定的雙重方式，讓米科閉口式MIK-DJIS系列變送器在初始安裝牢固度上無需頻繁巡檢。不過，新裝項目若在施工階段就將閉口式變送器預先串入母排，后期的整體美觀度和綁扎線束的規整度要優于后裝的開口式方案。
3 精度等級與線性度指標深度解析
精度是衡量變送器品質的核心硬指標。閉口式電流變送器得益于連續的電磁耦合路徑，理論上可以較為容易地達到0.3級甚至更高的精穩水平。杭州米科的MIK-DJIS閉口式電流變送器對標了0.3級的準確度要求，線性度可以控制在0.1%以內，在量程范圍AC（0至20）A或者更大至（0至100）A的區間里，能保證4-20mA輸出信號與一次電流值的高度線性映射。閉口式的輸出溫漂指標通常能做到較低水平，比如小于等于100PPM每攝氏度，保證了在-20攝氏度到60攝氏度的寬溫域內維持穩定的零點與滿度。
開口式電流變送器的精度受切口狀態影響較大。客觀而言，標準款開口式變送器通常標稱0.5級或1.0級精度。在實驗室量值溯源時，開口式變送器往往能在剛剛鎖緊切口后通過0.5級校驗，但在現場復雜的工頻磁場和溫度循環影響下，其長期精度保持性面臨更多考驗。然而，米科通過改良鐵芯合金材質和采用閉環零磁通補償技術，在開口式產品上同樣實現了極佳的比差與角差特性，能夠滿足大多數配電監控和能耗分析場合對1.0級實用精度的要求。如果場景屬于純粹的開關量保護或粗放型電流顯示，這類變送器的精度表現完全勝任且兼具性價比。
對于微小電流測量的上限，閉口式變送器的分辨率和弱信號信噪比具備先天優勢，更適合二次回路小電流（毫安級）的精確采集。而面對特大脈沖電流或諧波豐富的負載波形，兩者均可憑借20赫茲至5000赫茲的寬頻響范圍準確跟隨信號變化，響應時間普遍控制在250毫秒以下。

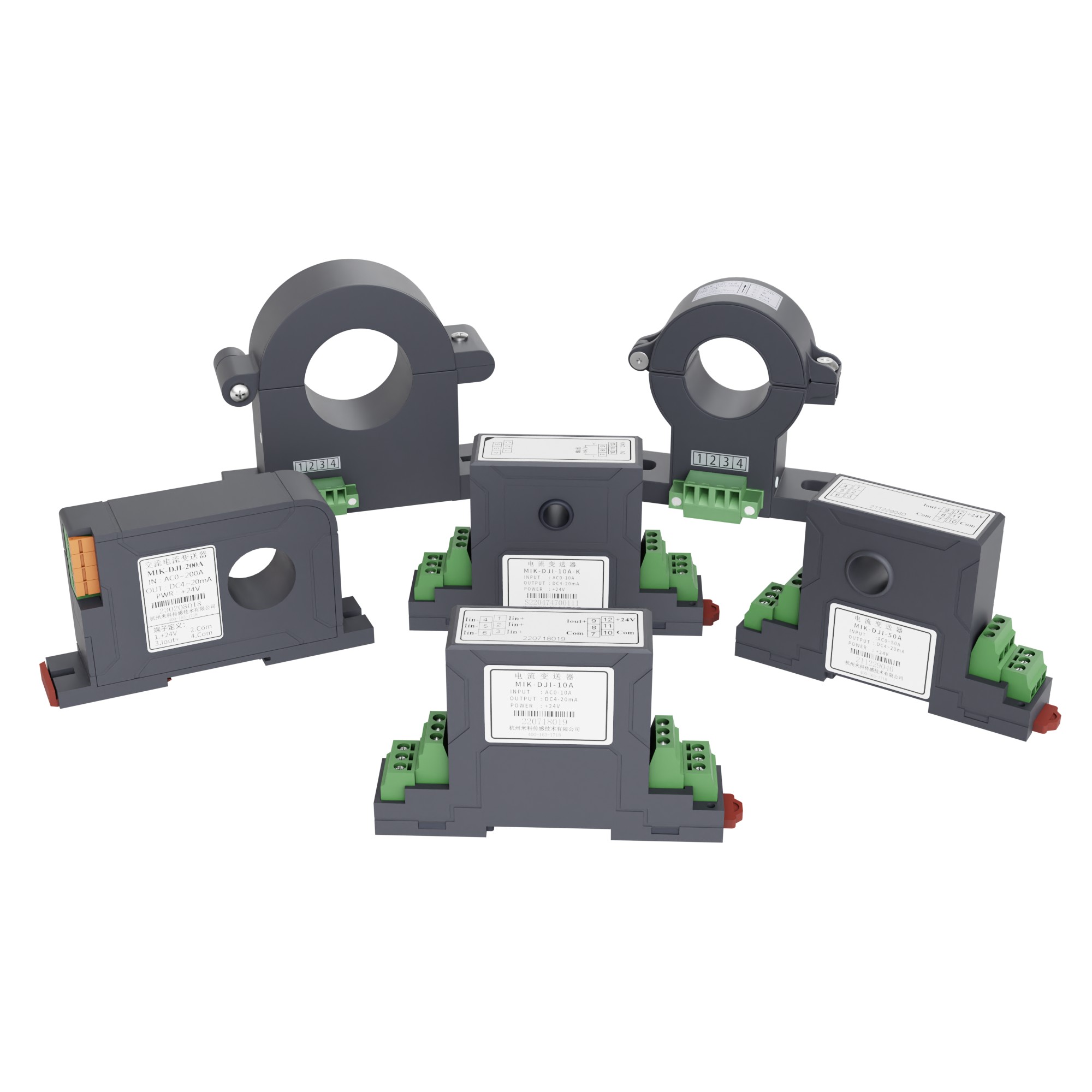

4 杭州米科在售型號特征與適用場景指南
杭州米科傳感技術有限公司為兩種結構布局提供了明晰的產品矩陣。針對閉口式需求，主推MIK-DJIS交流電流變送器。該型號具備高達4千伏每50赫茲1分鐘的絕緣耐壓能力，輸入頻率覆蓋40赫茲至1000赫茲，輸出標配4-20毫安，供電電源采用穩定的24伏直流源，消耗電流極低，能夠直接接入PLC、DCS或數顯表。該產品廣泛適用于發電廠、變電站的新建項目，在出線柜二次側開展高精度測量，同樣也大量用于實驗室的高精度實驗臺搭建。
針對開口式或穿孔式應用，MIK-DJ1A電流變送器則是現場改造的利器。該型號采用穿孔設計，外觀自帶穿孔開口結構，卡扣式安裝免去了拆線煩惱，輸入范圍支持從0-50安培一直到0-500安培甚至更大的交流電流，輸出信號靈活可選0-5伏、0-10伏及4-20毫安。其工作溫度范圍為零下10攝氏度到70攝氏度，適合戶外配電箱或動力柜內的分布式測量。在樓宇自控的樓層配電間改造、工廠設備自動化節能監測、通信基站電力能耗采集等不允許長時間停電的核心場合，這款開口式變送器能以極低的施工成本實現電力參數的數字化采集。
兩款變送器均具備量程交流覆蓋能力，標準信號輸出便于系統集成，且體積緊湊利于高密度控制柜的排列。
5 從源頭廠家視角看選型決策的依據
選購電流變送器不僅要衡量單臺的購買成本，更要精算全生命周期的綜合擁有成本。杭州米科傳感技術有限公司作為具有自主研發與全流程質檢能力的源頭廠家，在定制化方面具有較大彈性。無論是輸入輸出信號的異常范圍客制化，還是供電電源的特殊電壓定制，米科都可以基于深厚的產品型譜邏輯快速響應。閉口式產品生產周期短，批量供貨穩定；開口式產品則在工程改造的大規模集采中，可以憑借合并發貨與高一致性的出廠校驗報告，幫助集成商節省現場調試時間。
在技術與質量保障層面，米科建立了較為完善的電量實驗室。MIS-DJIS閉口式的絕緣耐壓指標達到4千伏水平，線性度指標控制在千分之一，背后是閉環零磁通平帶式工作原理與全自動繞線點膠工藝的共同支撐。MIK-DJ1A所用的新型電磁隔離技術，確保了外觀小巧的同時，仍然具備3千伏級耐壓強度，從而在追求安裝便利性的同時絕不以犧牲核心安全為代價。這種從傳感器頭到變送板的一體化自產模式，使得故障追溯鏈條短，售后技術反饋時效高。
電氣系統的設計還涉及全局防雷和絕緣配合。建議用戶在現場布置時，針對開口式變送器重點檢查切口卡合的鎖死狀態，并定期清理斷面附著粉塵。而在高海拔、高濕度或鹽霧腐蝕嚴重的沿海地帶，閉口式的整體澆筑或密封結構更容易保持長期的絕緣電阻不下降，減少因漏電流導致的零點飄逸。
6 故障現象與常見問題答疑
現場實際投運階段，經常出現上電后輸出電流為零或偏離理論值。對于開口式變送器，極大概率在于切口閉合不到位或切口接觸面有絕緣漆膜阻礙了磁路導通，可重新開合并用酒精擦拭切口后復校。對于閉口式，往往需排查一次穿心線是否居中和二次供電是否穩定在22至26伏直流范圍內。無論哪種結構，嚴禁在二次側開路狀態下給一次側通入大電流，否則可能引發感應高壓損壞器件。
杭州米科傳感技術有限公司的電流變送器在負載能力上普遍達到500歐姆，意味著4-20毫安回路能夠驅動較長的信號電纜距離。在組建多點電參量監測網絡時，通過標準導軌安裝閉口式模塊進行集中前端采集，輔以分布式加裝開口式模塊補點，可以兼顧系統的精密性與施工的靈活性，這也正是米科電量系列產品為智能化配電系統提供的一體化解決思路。
