在暖通空調（HVAC）系統中，我們常常陷入一個誤區：在選型階段反復對比溫濕度變送器的技術參數，精度是否達到±0.2℃、長期漂移是否小于0.1℃/年，卻在使用后發現數據依然不準確。杭州米科傳感技術有限公司在大量的工程現場回訪中發現，超過65%的溫濕度測量偏差問題，根源并非來自傳感器本身的性能缺陷，而在于安裝位置的錯誤選擇。
一、暖通空調系統的控制邏輯與傳感器的角色錯位
要理解安裝位置的決定性作用，必須先梳理暖通空調系統的底層控制邏輯。在絕大多數商業樓宇和工業潔凈廠房中，溫濕度變送器是樓宇自控系統（BAS）的感官神經末梢。氣流組織遵循熱力學基本規律：冷空氣下沉、熱空氣上浮，回風與新風在混合箱內發生劇烈的熱量與質量交換。
1.1 空調箱（AHU）出風口：最具欺騙性的“標準安裝點”
許多施工圖紙習慣性地將管道式溫濕度變送器標注在空調箱送風主管的直管段上。這個位置看似能夠最快速地反映冷熱盤管的處理效果，實則是氣流最紊亂的區域。
在盤管后僅僅1到2米的距離內，空氣呈現典型的分層流與渦流狀態。水閥剛剛動作完畢時，靠近管壁的氣流溫度與管道中心的氣流溫度差值可能高達3到5攝氏度。如果溫濕度探頭插入深度不足，或者恰好處于分層界面上，變送器讀數會在短時間內反復跳變。控制系統接收到這種噪聲級波動信號后，比例積分（PI）算法會誤判為系統震蕩，導致水閥頻繁動作，不僅增加了執行器的機械磨損，更讓溫度控制進入振蕩發散的危險狀態。
根據流體力學實測數據，盤管下游至少需要5到7倍管徑的直管長度，并配合均流板使用，才能獲得具備代表性的混合空氣樣本。在空間受限無法滿足直管段長度要求的改造項目中，將變送器移至送風靜壓箱或風機吸入端的混合段，往往比單純追求更高精度的變送器型號更有效。
1.2 回風管與混合風箱：滯后性與化學污染的雙重挑戰
回風管通常被認為是檢測空間綜合熱負荷的理想位置，但這里的核心問題在于測量的滯后性。從空間內熱源發生變化，到回風溫度出現可辨識的階梯響應，通常存在5到15分鐘的時間常數。對于采用定風量（CAV）系統的內區空間，這種滯后性尚可接受；但對于急劇變化的變風量（VAV）箱體后段，這種遲鈍的反饋會使室溫偏離設定值1到2度后才被修正。
米科的技術人員在某個老舊商場改造項目中注意到，安裝在回風主管上的溫濕度變送器濕度讀數經常居高不下，相對濕度持續顯示在80%至90%之間，且伴有明顯的傳感器零點漂移。拆除探頭后發現，敏感元件表面附著了一層半透明的粘稠狀有機物。這個位置正處于商場餐飲排煙的負壓滲透路徑上，油煙中的揮發性有機化合物（VOCs）和脂肪酸在探頭表面的聚酰亞胺薄膜上聚合，改變了電容式濕度傳感器的介電常數。將變送器移裝至新風入口側的預處理風管后，不僅濕度數據恢復正常，探頭的年漂移量也從超過3%RH降低到了低于0.6%RH。這無疑暴露了一個事實：在復雜的化學環境中，物理隔絕比元器件本身的耐腐蝕指標更關鍵。
1.3 室內墻壁：輻射熱與視覺美觀的潛在陷阱

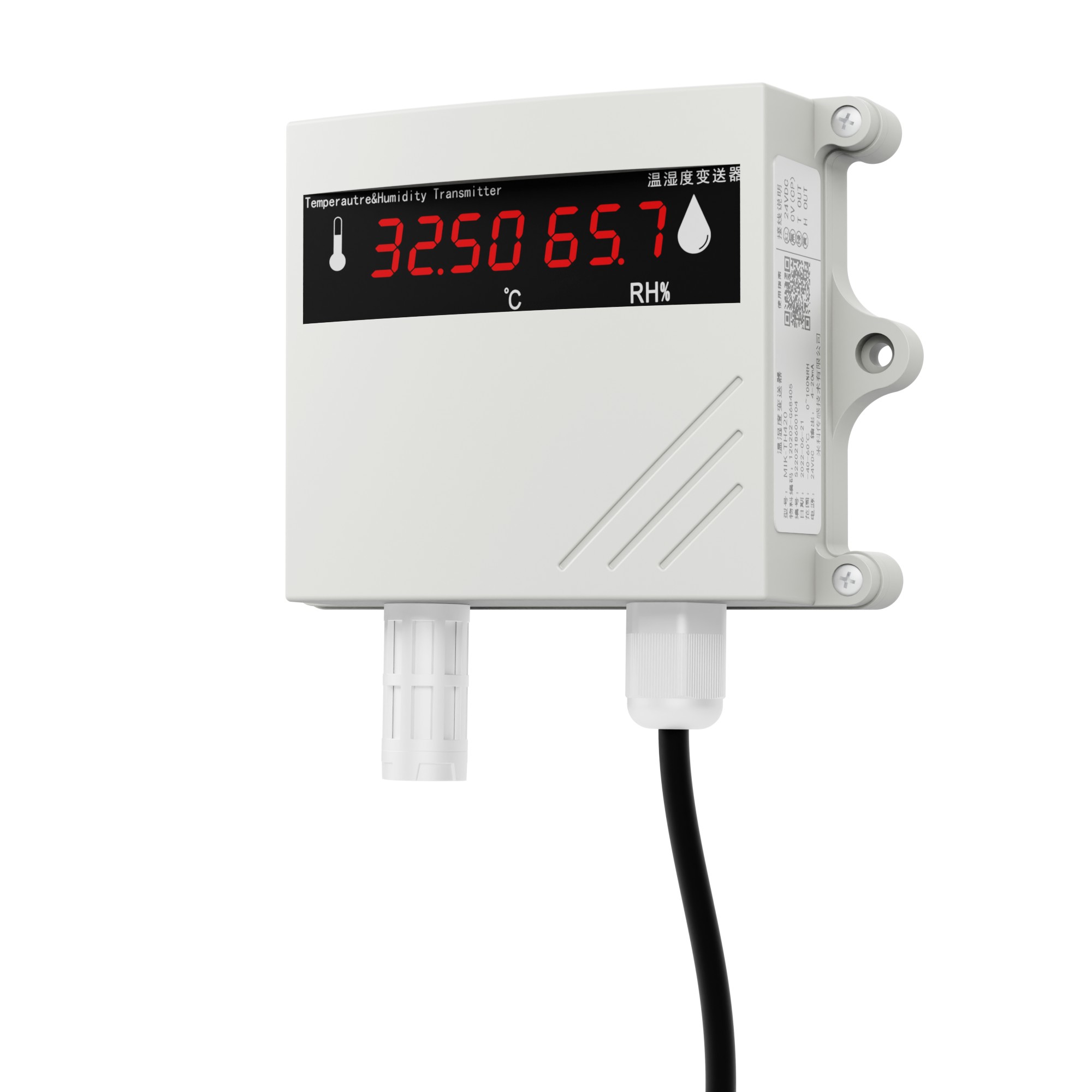

壁掛式溫濕度變送器是應用最廣泛的類型。米科的FK-TH802系列壁掛式溫濕度變送器，采用集成式測量技術與內置補償算法，其溫度準確度在25攝氏度環境下能夠達到±0.3℃，濕度準確度能夠達到±3%RH（典型值），長期穩定性小于0.04℃/年。然而即便具備這樣的硬件基礎，錯誤的壁面選擇依然會讓精度大打折扣。
外墻受日照和室外氣溫影響產生的輻射熱極其顯著。夏季午后西曬時，即使安裝位置處于不直接受陽光照射的背陰面，外墻內表面的熱輻射仍會使殼體內部溫度比真實氣溫高出3到8攝氏度。同樣，安裝在電梯井道、熱水給排水立管、配電柜旁的墻上，都會因?yàn)榫植繜針蛐?yīng)導致測量數據毫無參考價值。
另一個不被注意但破壞性極大的細節來自殼體周圍的氣流堵塞。為了追求監控界面的整齊美觀，設計師習慣將溫濕度變送器與照明開關、場景面板并列安裝在同一個多聯邊框內。這些電源元器件在工作時產生的微小焦耳熱，會在狹小的86底盒和邊框內形成微氣候區，導致溫濕度變送器的溫度讀數比環境溫度持續偏高1到2攝氏度。正確的做法是保證探頭四周至少有15厘米以上的開放空間，并利用殼體底部的進出氣孔形成微小的自然對流通路。
二、幾個被清單忽略的致命微觀環境
2.1 送風靜壓箱內的冷凝風險
在凈化空調系統中，常在高效過濾器出口的靜壓箱內安裝探頭，以求獲得最接近房間的送風露點溫度。靜壓箱內氣流速度通常低于每秒1米，換熱不充分。如果變送器探頭正對冷干盤管的出風口，未完全除濕的空氣攜帶的過飽和水霧會讓濕度傳感器瞬間觸及凝結閾值。電容式濕敏元件一旦結露，不僅當前讀數跳升至滿量程，恢復干燥后往往還會遺留5%RH甚至更高的殘余偏差，需要進行物理烘干或更換探頭才能恢復標稱精度。
2.2 長距離采樣管路的吸附效應
對于含有腐蝕性氣體的工業環境或生物安全實驗室，采用采樣管將被測氣體引至安裝在外部的變送器是常規做法。如果采樣管管材選擇不當，會產生嚴重的吸附和解吸效應。聚氨酯（PU）材質的軟管對水分子的吸附極強，當環境濕度從30%躍升到60%時，經過一根20米長的PU管，后端的濕度傳感器響應時間會從標稱的不到60秒急劇惡化到30分鐘以上。此時必須采用聚四氟乙烯（PTFE）或經過拋光處理的不銹鋼采樣管，并盡可能縮短采樣路徑。
2.3 室外型溫濕度變送器的輻射屏蔽
新風系統的室外溫濕度監測常常采用一體式防輻射罩配溫濕度探頭。在晴朗無風的午后，太陽直射輻射強度達到每平方米800瓦以上。如果安裝時忽略了安裝支架與建筑物金屬墻體的熱橋連接，或者防輻射罩層數不足，百葉窗式自然通風無法帶走輻射罩內積聚的熱量，會導致溫度高于實際氣溫4到6攝氏度。米科在處理新風系統控制紊亂的案例時，可以配置強制通風防輻射罩或增加校準輻射誤差的算法補償，但最直接的辦法是將傳感器安裝于建筑北側常年避風且通風良好的遮陰處。
三、以米科溫濕度變送器為實例的優化策略
3.1 管道式安裝的黃金法則
以米科管道式溫濕度變送器為例進行探討。選擇插入點時，必須避開擋水板、加熱器、冷卻盤管出口的湍流區。探桿插入深度應超過管道直徑的二分之一，直到傳感元件處于管道中心軸心位置。對于水平走向的風管，若氣流無特別說明通常含有少量浮塵，建議將探桿從管道水平側壁或垂直頂部斜向下插入，避免探頭朝上吸附積塵，否則塵埃層形成的熱阻會嚴重影響響應速度。
3.2 大空間分層安裝法與多點加權平均
在挑高超過8米的大型中庭、車間或倉庫，暖通設計往往只做地面空調，但熱分層現象非常嚴重。房頂之下和地面之間的垂直溫差可達10攝氏度。采用單個壁掛式變送器必然以偏概全。可以在2米、5米和8米高度分別布設米科帶RS-485數字輸出接口的分體型溫濕度變送器。將三個高度層的數據采集到樓宇控制器中，根據人員活動區的高度賦予不同的權重系數來計算等效控制溫度。通常在人員活動區權重設為0.7，中間層設為0.2，頂層設為0.1，這樣計算出的加權平均溫度作為制冷主機和水閥的調節依據，比單一傳感器節能15%至25%。
3.3 微負壓潔凈室的滲漏隔離
在制藥潔凈走廊或隔離病房，室內相對于外界保持負壓或正壓。如果變送器安裝孔洞和穿線槽未嚴格使用中性硅酮密封膠封堵，微小的穿墻氣流會造成明顯的抽吸效應。當室外濕潤空氣通過線管縫隙滲入潔凈區時，探頭周邊局部濕度可能比房間中心高出10%RH。這類安裝細節帶來的測量失真，遠比選擇哪個品牌的傳感器更值得工程人員重視。
四、從源頭定制解決安裝痛點
作為具備自主研發與全流程質檢能力的源頭廠家，杭州米科在面對復雜現場工況時，可以提供更貼近實際需求的工程化服務。針對緊湊型空調箱直管段長度不夠的問題，米科可以提供帶計算流體動力學（CFD）模擬支持的多點取樣式平均皮托管底座，將風速與溫濕度探頭集成一體，通過物理均流降低對直管段長度的嚴苛要求。對于具有腐蝕性介質的制藥干燥車間，米科支持探頭鍍層防腐和IP65全密封殼體定制，并根據探頭預計的化學侵蝕速率給出保守的標定檢查周期建議，而不需要一次性采購昂貴的全進口全氟烷氧基（PFA）涂層探頭。在交貨周期上，標準信號輸出的小批量溫濕度變送器可以實現快速交付，對于百臺以上的項目訂單，也具備分批供貨和靈活的賬期匹配能力，減輕施工單位的庫房占用壓力。
在智能樓宇加速推進的當下，溫濕度傳感器正在從孤立的監視器件演變?yōu)榇髷?shù)據分析和設備狀態感知的觸角。然而，再靈敏的元件如果被放置在錯誤的微氣候環境中，所采集的數據無異于隨機噪聲。明確安裝點的真實氣流狀態、熱輻射邊界和化學暴露風險，并基于此設計合理的傳感器布局架構，其價值極限遠超在說明書參數表上爭奪0.1%的精度提升。杭州米科始終建議客戶在選型申請的初期一并將管段圖和現場安裝部署方案作為技術評估的核心部分，因?yàn)檫@不僅僅是簡單的取源部件安裝，而是決定著整個閉環控制系統穩定性的物理基石。
FAQ
問題一：壁掛式溫濕度變送器可以安裝在靠近門口的墻上嗎？
不建議。門口區域受人員頻繁進出產生的瞬間壓差影響，室外的未處理空氣會周期性地直接吹拂傳感器。這種高頻的溫濕度擾動讓微積分控制邏輯難以鎖定真實趨勢，造成送風閥門在冷熱極限之間反復擺動。建議將變送器安裝在內墻或柱子上，距離門口至少2米以上。
問題二：溫濕度變送器用了一段時間后感覺“不準了”，一定是變送器壞了嗎？
不一定。多數情況下是因?yàn)楝F(xiàn)場環境導致的傳感器慢性污染或微塵積聚。應先檢查探頭的過濾罩是否被纖維灰塵堵塞。氣流堵塞會使?jié)衩綦娙轃o法接觸真實空氣樣本。其次檢查安裝密封膠是否老化導致外部氣流滲入。排除上述安裝問題后，再考慮送回廠家比對校準。
