在工業自動化領域，傳感器信號的傳輸穩定性與系統的兼容性，往往是工程師在現場調試時最關注的問題之一。特別是在水處理、化工等復雜工況中，如何確保電導率這一基礎過程參數的精準、可靠回傳，直接影響著工藝控制的效果。杭州米科傳感技術有限公司在長期服務客戶的過程中發現，盡管數字化通信已成趨勢，但模擬信號型感應式電導率電極憑借其抗干擾能力強、接線簡單、與老舊控制系統無縫兼容等特性，依然在大量存量項目和特定新建項目中扮演著不可替代的角色。本文將通過真實的應用案例，分享米科感應式電導率電極模擬信號型在選型、安裝、調試及運維環節的實戰經驗。
1. 為什么在數字時代，模擬信號型感應式電導率電極仍有一席之地？
感應式電導率電極的核心優勢在于其非接觸式測量原理。它通過電磁感應來測定液體的導電能力，傳感器本身不與被測介質發生電化學接觸，從而從根源上避免了電極極化、污染和腐蝕等問題。這一特性使其在測量高濃度、高腐蝕性或易結垢的酸、堿、鹽溶液時，展現出遠超傳統接觸式電極的壽命與穩定性。
對于信號輸出方式的選擇，很多用戶傾向于RS485數字通信，因為它能直接輸出經過處理的最終數值，并方便接入物聯網系統。然而，在實際的工業現場，存在著數量龐大的PLC、DCS或顯示儀表，它們僅支持標準的4-20mA模擬量輸入。若要更換或升級整套控制系統，成本高昂且周期漫長。此時，模擬信號型感應式電導率電極便提供了最優解：它繼承了電磁感應的所有耐久性優勢，同時將測量結果線性轉換為穩定的4-20mA電流信號，直接送入任何具備模擬量采集模塊的現有控制系統，真正做到了即插即用，充分保護了用戶的既有資產。
2. 應用案例：某化工集團廢酸回收線的精準電導率監測
一家位于華東的精細化工集團，在其廢酸回收處理線上，需要實時監測一股溫度在80℃至110℃之間波動、含有懸浮顆粒物且具有強腐蝕性的混合酸液電導率。此前，該工位一直使用某進口品牌的接觸式石墨電極，面臨兩大痛點：一是電極在高溫強酸下壽命極短，平均每20天就需要更換一支備件，年損耗成本高達近兩萬元；二是即便在短暫的有效工作期內，測量值也頻繁跳變，導致后端閥門誤動作，嚴重影響回收酸的品質。

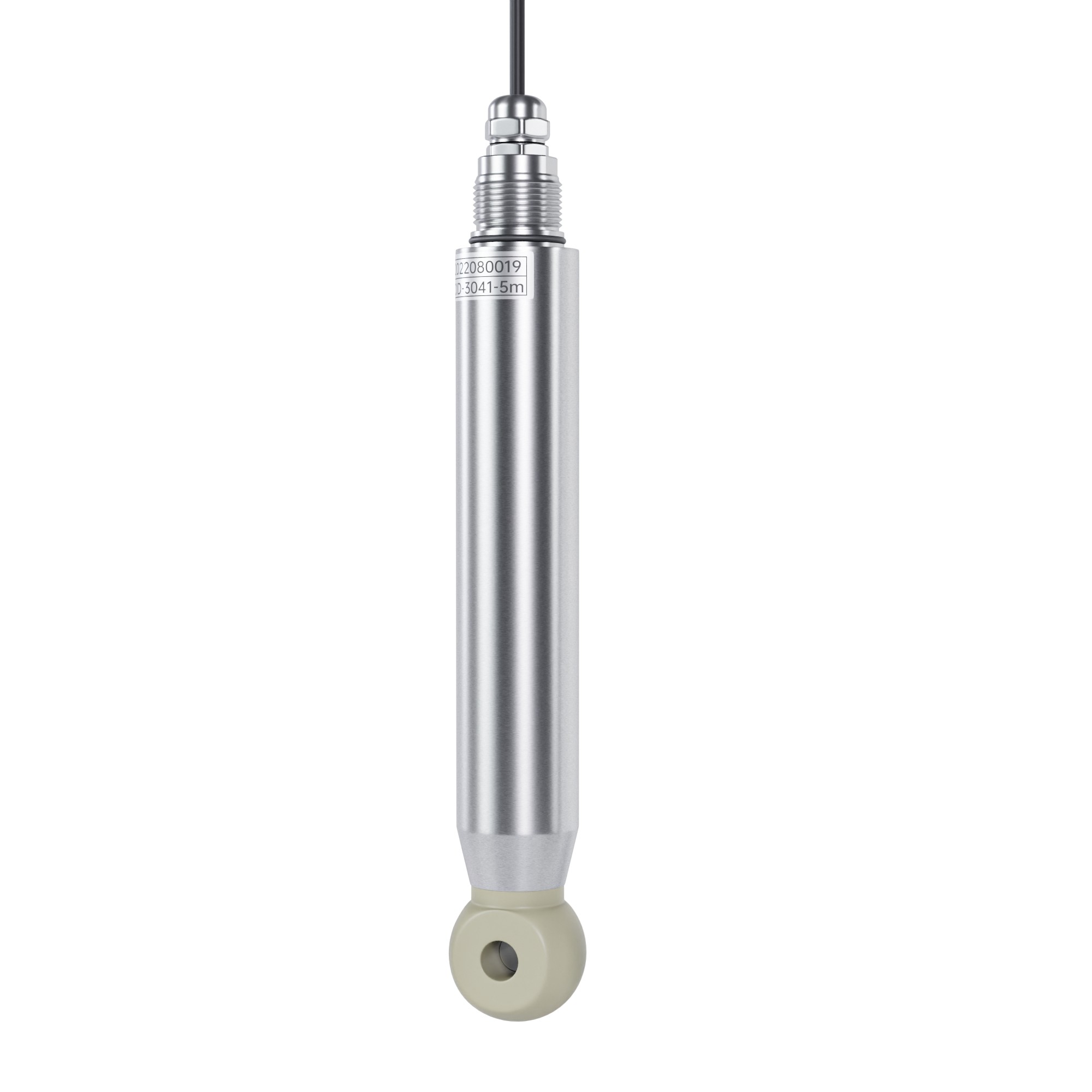

米科的技術工程師在實地勘察后，推薦了感應式電導率電極的模擬信號型方案。具體配置為一支采用PFA（可熔性聚四氟乙烯）材質本體的感應式電導率電極，搭配一臺能夠提供24V直流供電并帶有就地顯示功能的信號轉換器，最終輸出4-20mA標準信號至產線原有的西門子PLC。
安裝調試過程印證了選型的正確性。由于電極采用了大環形感應孔徑設計，寬大的流道通道使得液體中的微小固體顆粒可以自由通過，不會像環形狹小的傳統電極那樣發生堵塞。PFA材質的全包覆結構，又徹底杜絕了強酸對金屬部件的腐蝕。在通電調試環節，工程師只需將電極敏感元件浸入被測介質，在轉換器上分別執行零點校準和對應量程的滿度校準，系統便開始穩定工作。根據現場工藝范圍，工程師將測量量程設定為0-500mS/cm。
投用效果立竿見影。改造后，該監測點已連續穩定運行超過12個月，未更換過任何備件。穩定的4-20mA回路信號，為PLC調控下游中和工藝提供了精確、無波動的基礎數據。經企業初步核算，僅該監測點的備件消耗與人工維護成本，一年就節省了超過三萬元。該車間的儀表主管在技術交流時反饋：“換了米科的無極式模擬量傳感器，最大的感受就是省心。信號直接進原來的模塊，程序里量程一改就完事了，再也不用半夜因為電導率跳變跑現場了。”
3. 為什么這款模擬信號型感應式電導率電極值得推薦？
從源頭廠家的角度解析，該方案具備以下不可替代的價值：
針對性的材質與耐溫設計為滿足不同化學介質的耐受需求，米科提供PP、PFA、PEEK等多種材質選擇。對于上述案例中的高溫強酸環境，PFA材質是性能與成本平衡后的理想選擇；而對于溫度高達180℃的極端工況，則可以選擇PEEK材質規格。這種從材質端入手的定制化能力，使產品真正適應了從污水處理、電鍍線到食品CIP清洗的多樣化場景。
簡化的現場接線與抗干擾能力模擬信號型采用兩線制或四線制接線，供電與信號回路簡潔明了。相較于數字通信中可能遇到的通信協議不匹配、波特率設置錯誤、站點沖突等問題，4-20mA信號對現場布線工藝的要求更低，長距離傳輸的抗電磁干擾能力也經過了幾十年工業現場驗證。對于不熟悉通訊調試的終端用戶，這無疑降低了故障排查的門檻。
可靠的規格與質量控制產品在出廠前會經過嚴格的多級量程校準，以確保在全量程范圍內的線性精度。其電路端專門設計了接線保護機制，即使現場人員不慎將電源線反接或者誤觸高電壓，也能有效保護傳感器內部電路不被燒毀。這種源自實際應用痛點的防護設計，顯著降低了因人為失誤造成的設備返修率。
高性價比的全生命周期成本盡管市面上存在眾多電導率測量方案，但考量其全生命周期的成本，該方案優勢明顯。其較低的初始采購成本，結合幾乎無需頻繁更換備件的極低維護成本，以及避免非計劃停機帶來的間接生產損失，共同構成了極具競爭力的總擁有成本。對于擁有龐大儀表基數、需要分批逐步升級生產線的企業，這無疑是一種務實且經濟的選擇。
4. 關于選型與使用的三點核心經驗
校準務需在線進行。 感應式電導率電極的測量響應與其周圍液體的流動狀態和管壁距離有一定關系。空罐校準或者將電極單獨取出在空氣中校準，往往無法完全復現實際安裝條件下的寄生電容效應。建議在電極完全安裝到位，且被測液體充滿管道、氣泡完全排凈后，再進行標準液校準，這樣獲得的測量數據最具代表性和準確性。
關注安裝位置與排氣。 安裝時，務必確保感應孔完全被液體浸沒，且液體流動方向能夠沖刷測量孔。在水平管道上，應避免安裝在管道正上方或正下方，以杜絕氣泡積聚或沉淀淤積影響測量回路。在電極上游若存在泵出口等可能產生大量氣泡的位置，建議安裝排氣閥或預留足夠長的直管段。
合理的量程規劃。 模擬量輸出的優點在于連續和無階躍，但也受到16位DA轉換芯片的物理分辨率限制。建議在PLC或DCS組態時，將轉換器的電導率量程設定得比實際工況的最大波動范圍稍寬，但又不宜過大。例如，工藝通常在150mS/cm至350mS/cm間波動，設定0-500mS/cm優于0-1000mS/cm，這樣可以充分利用4-20mA信號的可用分辨率，提升數據采樣的精細度。
5. FAQ
問：模擬信號型和數字信號型相比，測量準確度有差別嗎？
答：兩者的測量準確度在傳感器核心層面并無差異，都源自相同的電磁感應測量模塊。主要區別在于傳輸方式。模擬量在傳輸過程中可能引入微弱的線路損耗，但通常可通過校準步驟予以補償，足以滿足絕大多數工業過程控制的精度需求。
問：如果將來想升級物聯網功能，現在的模擬量電極是不是就廢了？
答：完全不會。只需在原有的模擬信號型電極與PLC之間，或者直接在4-20mA回路上，串接一臺模擬量輸入型的數據采集模塊或RTU，即可將電流信號轉換為數字信號，通過4G、以太網等方式發送至云平臺，以最小的代價完成對存量設備的數字化改造。
