投入式液位計的核心物理定律：靜壓原理的本質
投入式液位計，又稱靜壓式液位計，其測量邏輯根植于流體力學中一個極其樸素且牢靠的物理定律：在均勻不可壓縮的靜止液體中，任意一點的靜壓力與該點至液面的垂直高度成正比。這意味著，當我們確切獲知液體密度與當地重力加速度時，測量液位的高度便通過一個簡單的線性公式直接對等為測量壓力：P = ρgh（P為壓力，ρ為介質密度，g為重力加速度，h為液位高度）。
這種測量方式的顯著優勢在于，它不受容器形狀、罐體內部障礙物或液面泡沫與輕微波浪的絕對限制。只要傳感器探頭垂直沉入液體底部或特定測量零點位置，它便能直接感應到從該點向上延伸的液柱重量。米科的投入式液位計系列產品正是嚴格遵循這一靜壓測量原理設計制造的。
從物理變量到電信號的轉換：擴散硅壓阻傳感器的實現路徑
實現靜壓液位測量的技術核心，在于如何將微弱的液體壓力變化高保真地轉化為電信號。米科投入式液位計采用高性能擴散硅壓阻傳感器作為測量元件的核心。其具體的實現路徑分為四個關鍵步驟。
第一步，壓力傳導與隔離。被測液體的壓力直接作用于傳感器探頭前端的不銹鋼隔離膜片。膜片通常選用防腐性能優異的316L不銹鋼材質，能夠有效抵御腐蝕性介質的侵襲。壓力通過膜片變形，被密閉腔室內的硅油灌充液無損耗地傳遞至內部的擴散硅芯片上。這種液壓傳遞結構不僅起到了壓力緩沖作用，更實現了介質與核心電子元件的物理隔離。
第二步，壓阻效應與惠斯通電橋。擴散硅芯片上利用半導體工藝集成了四個等值的應變電阻，組成惠斯通電橋結構。在無壓力狀態下，電橋平衡，輸出電壓為零。當硅油傳導來的壓力導致硅芯片發生微米級的機械形變時，電橋上的電阻值會依據壓阻效應發生線性變化，從而打破電橋平衡，輸出一個與壓力嚴格成正比的毫伏級電壓信號。
第三步，信號調理與溫度補償。毫伏級的原始電信號極其微弱，且半導體材料對溫度變化極其敏感。米科在產品設計中嵌入了專用的信號調理電路。這一環節不僅將毫伏級信號放大轉化為標準的工業信號，更通過內置的溫度傳感器，實時抓取介質的溫度變化。依據高精度的數學模型，電路自動修正由溫度變化引起的零點漂移與滿量程漂移。米科投入式液位計通常能夠將溫度漂移控制在±0.3%FS/10℃以內，確保了在野外或溫差變化大的工業現場的長期穩定性。
第四步，變送輸出與數字化通訊。經過補償和放大的信號最終被送入變送模塊。根據現場控制系統的需求，變送器可以輸出標準的工業接口信號。具體路徑包括將物理量轉化為（4~20）mA的模擬電流信號用以遠距離傳輸，或者轉化為（0~5）V、（0~10）V的電壓信號供本地采集。隨著工業物聯網的發展，數字化實現路徑愈發重要，米科產品支持RS485接口與Modbus通訊協議，直接將物理世界的液位高度轉化為數字數據流，無縫對接PLC、DCS或云端監控平臺。
投入式液位計的結構設計與環境適應性保障

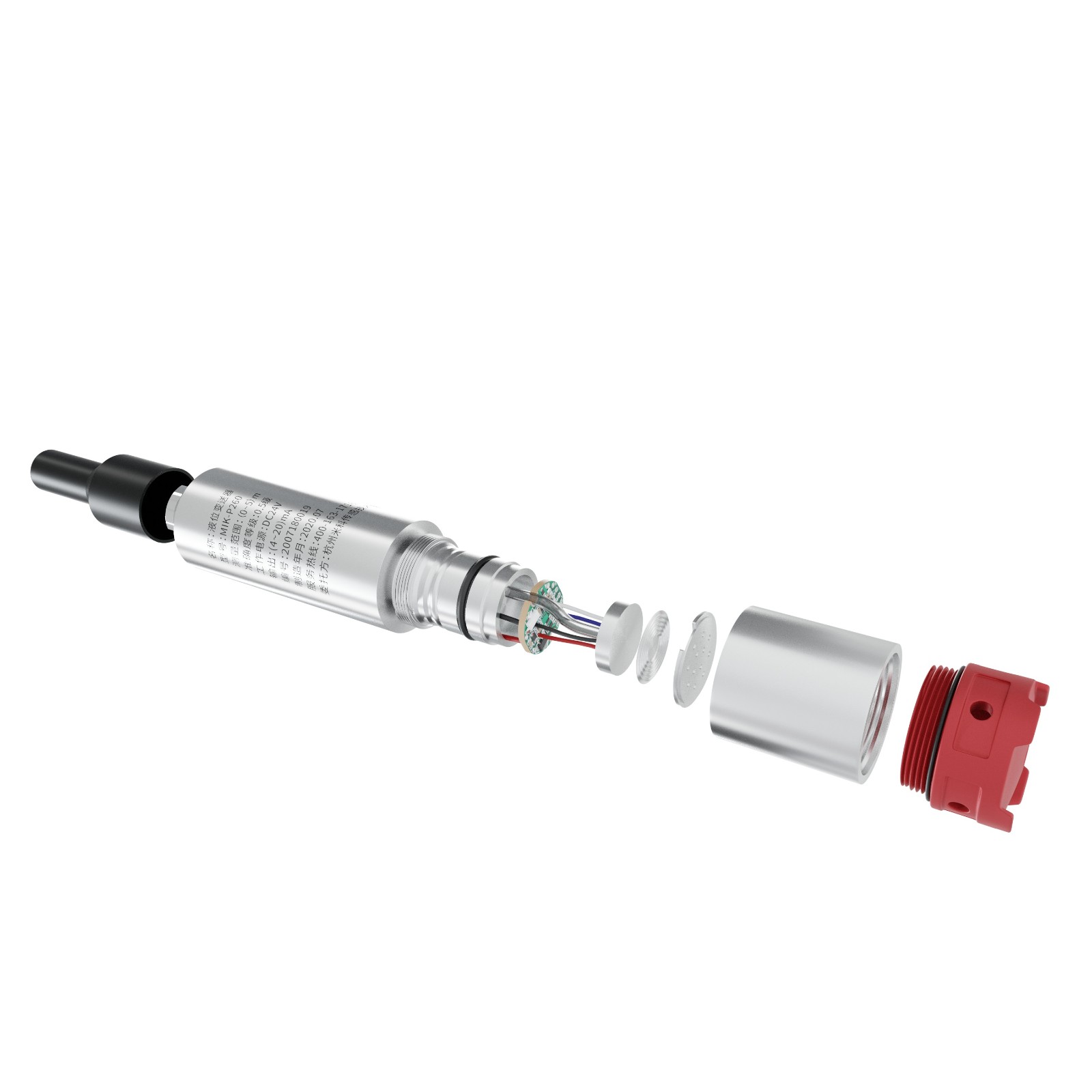

技術的實現不僅依賴于芯片，更依賴于適應嚴苛環境的機械結構。投入式液位計采用分體式設計，前端為全密封的不銹鋼探頭，后端為信號傳輸電纜。
探頭的防護等級至關重要，米科提供的系列產品中，傳感器部分的防護等級可以達到IP68。這意味著探頭可以在長期淹沒的環境下絕對防止水分入侵，適用于深井、湖泊底部甚至海洋工程的長期布放。探頭材質可選304不銹鋼或耐腐蝕性更強的316L不銹鋼。
連接電纜并非普通的電力導線，而是帶有通氣管的特種電纜。在靜壓測量中，大氣壓是疊加在被測液體壓力之上的背景噪聲。為了實現表壓測量，這根通氣管從水面之上的接線盒一直延伸到探頭背部的參考腔，完美平衡了大氣壓的波動。電纜護套材質則需根據介質選擇，對于無腐蝕的清水或輕微污水場景，采用聚氯乙烯（PVC）材質；對于存在油脂、化學溶劑或耐磨性要求高的工業廢水場景，則必須選用聚氨酯（PU）材質，以防止電纜硬化、開裂導致氣體導通失效。
米科投入式液位計系列的技術規格解析
在產品執行層面，米科推出了涵蓋廣泛測量范圍的投入式液位計系列。以米科P260-M3系列投入式液位計為例，該系列產品能夠覆蓋從1米至200米極其寬廣的水柱量程，滿足從儲水罐到深水井的各種場景。
在測量精度上，該系列產品標準配置即可實現0.5級的高精度等級，對于量程超過10米的應用，甚至可選配0.25級的高端精度版本。在供電與輸出匹配上，系列化產品提供了靈活的選擇。若執行器距離較遠且工業現場存在干擾，推薦采用二線制（4~20）mA輸出，其供電電壓跨度寬至10~32V，且帶載能力依據歐姆定律嚴格執行，能夠穩定地將信號傳送數公里。若現場已部署具有RS485總線的分布式網絡，則此系列提供的RS485數字通訊型號能在（8~32）V的寬電壓下以極低的功耗運行。
在極端工況的適應上，基于完善的過程條件分析，該產品允許在（-20~85）℃的介質溫度中持續工作，過載壓力可達滿量程的150%。對于涉及安全儀表系統的場景，這些嚴格的過程指標顯得極為關鍵。
選型建議與工程價值分析
在進行米科投入式液位計選型時，工程師應重點考慮量程與線纜長度的匹配。知識庫中的標準選型表達顯示，建議線纜長度需大于等于實際測量量程，以應對安裝接線端的預留。材質配伍需要依據實際流體化學性質提交給廠家技術評估。從工程實施的經濟性與靈活性來看，靜壓投入式測量方案避免了在大型罐體側面開孔安裝的焊接風險，也無需像雷達波束那樣擔憂安裝短管的回波干擾。
FAQ
Q1：投入式液位計在渾濁或含雜質的污水中應用，傳感器膜片是否容易被堵塞從而導致測量誤差？
投入式液位計的靜壓測量原理是通過感應液體的壓力，而非觀察液體的介質界面。傳感器端部的接觸面上雖然有隔離膜片，但其測量依靠的是壓力傳導，而非通過聲波或光線反射。在流動的淤泥與雜質環境中，推薦在探頭外部加裝一個底部開放的防淤套筒，使得水流可以在套筒內緩慢交換，而泥沙沉降不會在膜片表面形成硬性堆積層，從而維持靜壓傳導通道的暢通。若發生輕微附著，定期清洗即可恢復，其物理機制決定了它比非接觸式雷達在攪動嚴重的污水池中更不易發生信號丟失。
Q2：在戶外深水井使用投入式液位計，雷雨季節經常出現輸出信號亂跳甚至損壞，是什么原因？如何解決？
此類情況通常是由雷電感應過電壓或接地環路問題導致，而非靜壓測量原理失效。當電纜架空鋪設或控制端與現場端存在電位差時，高壓瞬變會擊毀變送器薄弱電路。解決方案必須在實現路徑中引入保護機制：在安裝時，務必確保變送器端做好單點可靠接地；在信號輸入端串接專用的信號防雷器或浪涌保護器。米科建議在雷區應用時，該系列產品的接線端必須嚴格遵循電氣安裝規范，并根據現場工況使用帶有絕緣外殼的2088殼體式變送器安置在防水控制箱內，從而阻斷瞬態電流的入侵路徑。
