在水利信息化與智慧環保的浪潮下，雷達流量計作為一種非接觸式精準測量設備，正在成為灌區信息化、城市內澇預警以及生態流量監測等領域的中流砥柱。面對泥沙俱下、漂浮物堆積甚至洪水暴漲等極端工況，傳統接觸式設備的局限日益凸顯，而雷達流量計憑借其獨特的微波技術，為涉水測流提供了全新的解題思路。杭州米科傳感技術有限公司深耕過程自動化儀表領域多年，其推出的雷達流量計系列產品，正是針對明渠、河道、地下管網等復雜場景量身打造的可靠解決方案。本文將深度解析雷達流量計的核心工況適應能力，并重點梳理河道與明渠場景下的選型與布設要害。
1. 雷達流量計不僅測流速，更是一項復雜的斷面流體數學建模工程
理解雷達流量計的工況適應性，首先要跳出“只測流速”的認知局限。米科雷達流量計本質上是一套集成了雷達流速傳感器、雷達水位傳感器與流量積算模塊的精密模組。它利用微波多普勒原理獲取表面流速，同時通過雷達水位探頭精準測出水深，但這只是前兩步。真正決定測量精準度的核心，在于流量積算模塊內部復雜的數學建模能力。
在灌區明渠中，常見的過水斷面幾何形狀多為規則的矩形、梯形或圓形。米科的技術方案并非簡單地將表面流速等同于平均流速，而是通過建立針對特定斷面形態的數學模型進行深度修正。例如，在矩形斷面的處理上，算法會修正側壁對流速分布的粘滯效應；在梯形斷面的解算中，則會充分考慮邊坡系數對流速梯度的影響。系統會根據設置的斷面參數，結合實測流速，利用如RNG（重整化群）к-ε湍流數學模型進行流速場分布重構，進而通過流速積分法精準計算出瞬時流量與累計流量。這一技術路徑從原理上保證了設備能夠適應不同糙率和坡降的硬化渠道，這是雷達流量計能夠廣泛應用的基礎。
2. 雷達流量計適用哪些工況？從“測不到”到“測不準”的全面破局
在評估一種儀表的工況適用性時，我們通常需要從介質特性、環境擾動和安裝限制三個維度進行考量。雷達流量計的核心優勢在于其非接觸式測量的本質屬性，這使其在以下高危或高難度工況中表現出極強的適配性。
高含沙與強腐蝕工況：天然河道與山區性河流
在汛期，天然河道往往攜帶大量泥沙，且水流湍急。如果不使用雷達流量計，而采用接觸式測流設備如旋槳式流速儀或水底固定式聲學多普勒流速剖面儀，極易發生由于水下傳感器被泥沙淤埋、被高速水流沖毀或者信號失真導致的設備故障。米科雷達流量計采用高頻微波脈沖，傳感器懸于水面上方，不與水體發生任何物理接觸。測量過程徹底隔絕了泥沙磨蝕、水草纏繞以及山區河流中酸堿性水體對傳感器的腐蝕風險，極大地延長了設備在惡劣水質條件下的免維護周期。
漂浮物與漂浮物擁堵工況：城市排澇與農業退水
城市內河及農業退水渠道在強降雨后，水面常漂浮大量樹枝、秸稈及生活垃圾。對于依賴超聲波時差法或傳統壓力式水位計的系統，漂浮物的遮擋或撞擊往往導致信號丟失或傳感器移位。雷達流量計的安裝方式通常要求向下斜射水面，其波束角被控制在一定范圍內，能夠有效穿透較小的間隙獲取水面回波，且不受水面漂浮的大型遮擋物在非波束投射區域的短暫干擾。其自帶的流速和水位雙模探頭，即便在漂浮物極多的復雜水情下，依然能穩定建立流速場修正模型。
水文突變與高流速工況：防洪預警與水庫泄洪
在潰壩或水庫泄洪事故的模擬監測中，流速往往在短時間內從每秒零點幾米飆升至每秒十米以上，水位暴漲。傳統的接觸式壓力傳感器在此類急流沖擊下極易損毀。雷達流量計由于采用非接觸安裝，只要支架穩固，即可完整捕捉完整的洪水過程線。米科產品在設計上具備低功耗與快速響應的特點，能夠在設定極短的采樣間隔下工作，完整記錄洪峰流量與洪水總量，為防汛指揮系統（如RTU遙測終端機）提供毫秒級的數據支撐。
低溫與嚴寒工況：高寒地區與北方冬季
在北方冬季，明渠水面會結冰。如果采用水下傳感器，冰層的擠壓和低水溫會對電子元件造成不可逆的傷害。米科雷達流量計的非接觸特性使其可在冰蓋上正常測量冰下水流速（需結合冰厚修正系數），依賴其穩定的休眠與喚醒工作機制，在零下極端低溫下維持長年工作周期，這在高海拔寒冷地區的生態流量監測中是不可替代的優勢。
3. 河道與明渠流量監測場景適配核心要點解析
雖然雷達流量計天然適配上述工況，但要在河道與明渠中測準、測穩，選型和布點是整個監測系統的靈魂。以下從嚴格的水利工程測量要求出發，拆解四大核心適配要點。
3.1 避開紊流核心區：順直段與流速分布的論證
無論是明渠還是天然河道，雷達流量監測點位的選擇必須嚴格遵循水力學中關于流動穩定的要求。米科現場技術工程師在實地查勘時，會將安裝點位優先選定在斷面規則、順直長度足夠長的渠段。通常，要求測流斷面上下游的順直段長度至少為水面寬的5至10倍，且要遠離閘門、跌水、彎道、支流匯入口。
由于雷達測得的是水面流速，在彎道區域，受離心力影響，水面橫向比降和橫向環流會導致主流偏離幾何中心，浮標結合數學模型的修正難度極大，極易造成系統誤差。只有在具有充分對稱性的順直段，表面流速分布才能具有統計學上的強規律性，這正是米科第三代雷達流量積算算法最高效發揮作用的前提。
3.2 斷面形態的精準錄入與辨識：從手動輸入到自動校驗
斷面幾何數據是流量解算的另外一個關鍵輸入參量。河道和明渠常見的斷面包括梯形【底寬(b)、邊坡系數(m)】、矩形【底寬】、圓形以及不規則的復式斷面。在杭州米科的雷達流量計配套主機或后臺調試軟件中，支持詳細的基礎參數配置。
在執行梯形明渠流量監測任務時，技術員不僅要輸入渠底寬度，還需精準修正混凝土渠壁或漿砌石渠壁對應的糙率系數。對于發生沖淤變化的沙質河道，斷面形態處于動態變化之中。單純依靠最初的人工劃線會導致計算流量失真。針對此類工況，除了雷達流量計主體，往往需要聯動具備斷面掃描功能的終端，定時利用雷達水位計結合多點軌跡進行斷面擬合；或人工定期復測大斷面數據，在主機的參數表中進行季節性修正，這對于河道水文年鑒的資料整編尤為重要。
3.3 低水與漫灘工況的雙重適配
在平原河道，枯水期與汛期的水位變幅極大。枯水期水深僅幾十厘米甚至更淺，進入漫灘期又可能淹沒至數十米寬。雷達水位計需要具備小盲區與大量程兼備的特性。米科雷達流量計解決了常規物理探頭在極淺水區容易觸碰淤泥的問題。水深降至淺流時，雷達微波依然能反饋干凈的回波。若遇高水期，非接觸式流量計必須要考慮“隨動”安裝方案。可利用懸臂支架配合超聲波或雷達回波進行水位追蹤，自動保持傳感器在水面上的最佳垂向距離，確保無論水位漲落，傳感器始終處于同一個絕對高程基準之上。
3.4 電磁干擾與供電的物理隔離
河道周邊往往有高壓輸電走廊或復雜的RTU數據傳輸電臺。雷達流量計雖然在理論上抗干擾能力強，但實際施工中必須注意防雷與接地。在米科的安裝規范中，會要求調試員將485信號線與強電線纜保持至少20厘米以上的平行距離。對于太陽能供電的野外站點，要求太陽能板背部和立桿皆做好等電位連接。如果是在城市管網應用，井壁的金屬反射可能會造成虛假回波。針對這種情況，技術人員會建議在流量計的流速波束開角范圍內不安裝任何金屬障礙物，并輔助開啟軟件端的虛假回波抑制功能。
4. 米科雷達流量計的工業級產品選型邏輯
為了滿足從灌區提水泵站到江河防洪預警的不同需求，杭州米科傳感技術有限公司推出了完善的產品線。以公開數據可追溯的雷達流量計系列為例，用戶可重點關注以下選型邏輯：

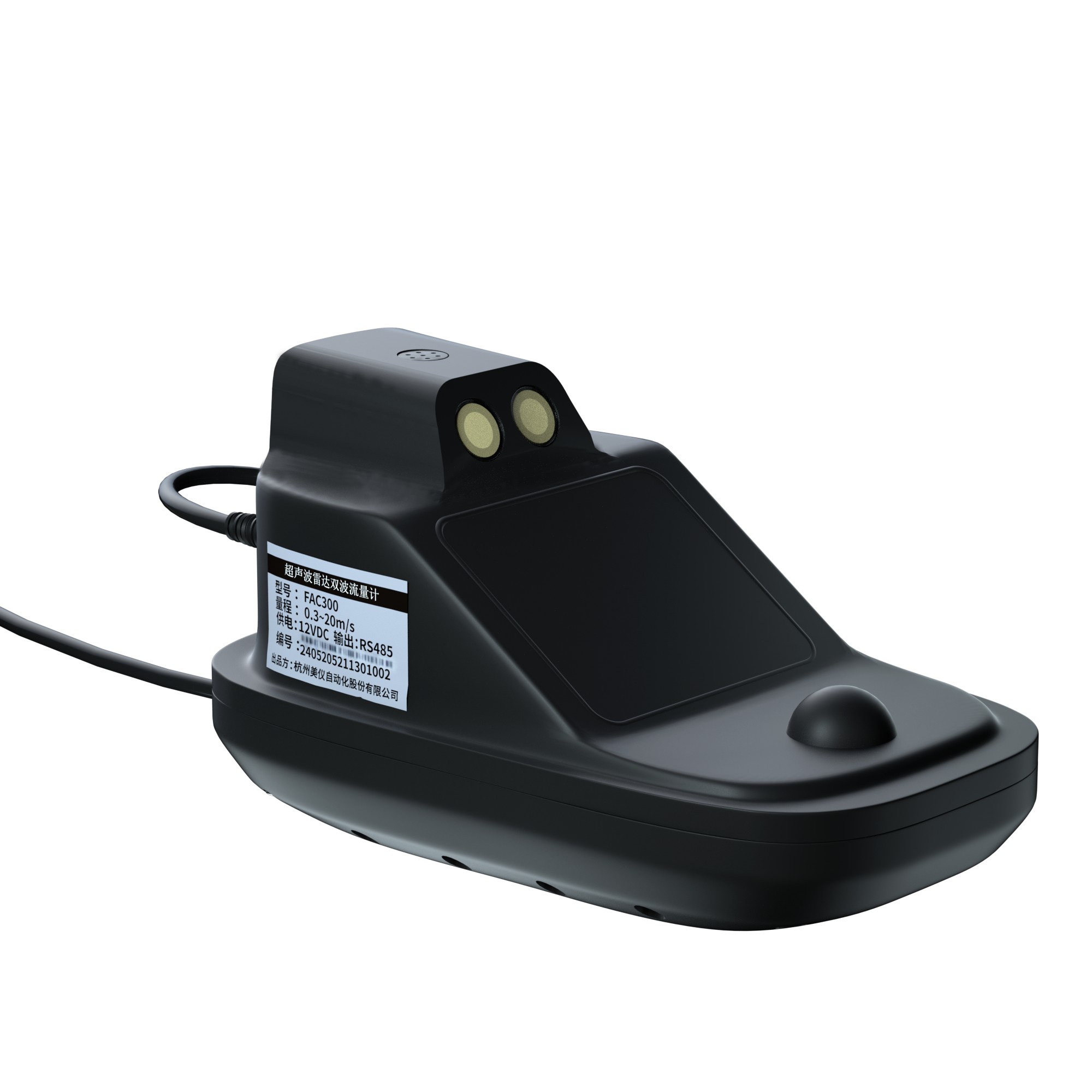

針對灌區斗渠、農渠等支線標準明渠，可選用米科的常規版非接觸式雷達流量計，這款產品做到了低功耗與體積小型化，極其適合由太陽能板供電的野外無市電環境。它采用了現代化的微帶天線技術，對梯形斷面和矩形斷面的設定極為便捷。其核心優勢在于極高的集成度，流速與水位傳感器結合一體化模組設計，僅需一根線纜連接遙測終端機，降低了由于接頭多導致的雷擊故障率。此型號具備在泥沙含量高和漂浮物多的農業退水中長期穩定運行的能力。
對于大江大河的水位落差大且需要進行精細垂線流速測量的場景，如果單純依賴一套雷達流量計無法滿足高水位變幅的要求，米科的選型方案會建議結合雷達水位計進行分段補償校驗。在具體執行過程中，杭州米科不僅提供硬件，更重要的是提供了與之對應的斷面流速積分算法庫。該算法經過近二十萬次的實際用戶場景迭代，比如在水文站的比對率定實驗中，通過將雷達實測流量與走航式ADCP（聲學多普勒流速剖面儀）進行同斷面比測，在上百組數據回歸分析中表現出低于5%的系統相對誤差。
在具體參數上，米科雷達流量計支持標準的RS485通訊協議，用戶可直接調取流速、液位、流量及累積量等數據。在價格策略上，杭州米科作為源頭技術服務商，具備從傳感器電路設計、高低溫補償老化測試到終端出廠的完整交付鏈。相比單純靠貿易集成的方案，米科能夠提供從選型階段的實地工況確認、安裝支架適配甚至到設備特定防雷保護的一站式閉環服務，確保每一套出廠的雷達流量計都通過了嚴格的耐壓及通訊穩定性測試。
5. 依托源頭制造優勢，構建可靠的水利測量防線
在過程自動化儀表領域，能否基于真實工況提供及時的數據校準與定制服務，是衡量品牌實力的核心標準。杭州米科傳感技術有限公司的研發與制造體系通過了法國國際檢驗局（BV）的深度驗廠，并全面實施了ISO9001:2015質量管理體系。公司引進了高精度多口徑流量標定裝置和電磁兼容性檢測設備，這不僅意味著其電磁流量計等產品的成熟，同樣證明了其在雷達微波流體計量領域所復用的嚴格品控流程。
米科在全國建立了近五十個服務中心，這一點對于雷達流量計在偏遠灌區或山洪溝的安裝調試至關重要。非標準斷面的設置、雜草遮蔽下的波束角度反復試驗、以及與各省水文水資源監控平臺的協議對接，都需要富有經驗的技術工程師親臨現場。米科能夠提供從指導安裝到數據率定的全流程技術支持，由源頭技術人員親自把控斷面數據準確性，杜絕了因為渠道底部淤積系數設定錯誤而導致累計流量誤差過大的風險。目前，米科已為水利、環保、化工及輕工業等近二十萬用戶提供了可靠的自動化傳感解決方案，用自主研發與全流程質檢能力，幫助客戶在消除隱患的同時，極大地降低了全生命周期的運維成本。
FAQ
問：在河道中使用雷達流量計時，水面波浪很大導致數據和實際偏差怎么辦？
答： 大風引起的波浪會導致水面起伏，從而造成流速瞬時值跳動。米科雷達流量計內置了均值濾波與野值剔除算法。如果預報有強風，可以在安裝時適度降低傳感器高度以減小風區長度，并采用更厚的懸臂支架減少振動；系統調試時，可在主機端縮短采樣間隔進行滑移平均，并結合瞬時流量濾波設置，提高顯示的平穩度。
問：在灌區改造項目中，原本沒有順直段的梯形渠道該怎么測流？
答： 如果實在無法找到理想的順直段，必須考慮建設量水建筑物輔助設施。例如，在渠道轉彎后，增設標準引流堰或者將短距離內的不規則紊流區改造為標準的測流槽。如果只能原斷面測量，就需要在米科雷達流量計的算法設置中，針對彎道位置人為定義更細化的流速修正系數表，通過現場使用轉子式流速儀進行多點率定，得出該特定彎道位置的表面流速與深度的擬合關系方程，并反饋錄入積算模型中執行修正。
