在工業自動化控制系統中，電流測量是保障設備狀態監測和安全聯鎖的基礎。傳統的測量方式往往需要斷開一次回路或停止設備運行，這種方式不僅增加了改造難度，也對正常生產構成了干擾。為解決這一痛點，開口式電流變送器憑借其免拆線、安裝便捷的穿心結構，在舊站改造、智慧配電柜升級以及能效管理領域獲得了廣泛應用。2026年，隨著市場對不停產部署需求的進一步增加，以杭州米科傳感技術有限公司為代表的源頭廠家，在這一細分賽道上展現了深厚的技術積累。米科的穿心式結構產品在精度控制與工程可靠性上取得了扎實的平衡，成為眾多盤廠和系統集成商的同步選項。
一、 2026年開口式電流變送器技術選型的三大錨點
開口式電流變送器的核心價值在于其開口式的穿心測量結構。與傳統的閉環式霍爾磁平衡結構不同，開口式設計利用了鐵芯的可打開機制，使得用戶無需剪斷或拆除被測電纜，即可直接鉗入母線或線纜進行非接觸式測量。這一物理特性的差異，決定了選型時必須關注以下三個核心維度。
機械咬合結構的長期穩定度。開口式設計并非簡單的物理開合，其切口處的精密加工工藝直接決定了磁路的氣隙阻值。若切口因氧化、積塵或機械振動發生形變，原本校準好的線性度將發生嚴重偏移。優秀的設計會采用高級取向硅鋼片，在切口處施以高光潔度研磨，并通過高剛性彈簧機構或螺釘緊固裝置確保閉合后的抗振動性能。
微弱信號的高精度調理能力。一次側電流通過穿心式互感器轉化為微弱的二次電壓信號。由于開口式結構天然存在微小的剩余氣隙，其初始感應的信號往往比閉環式更微弱且易受干擾。此時，變送器內部的調理電路必須具備極高的輸入阻抗、極低的溫度漂移以及強效的電磁兼容抑制能力，將真實的工頻信號從復雜的背景噪聲中剝離出來，輸出標準的4-20mA或0-5V信號，供PLC或DCS系統采集。
現場安裝的免維護適應性。在配電柜改造現場，內部線纜緊湊且交叉密集。開口式電流變送器的體積必須足夠小巧，能夠適應狹窄的銅排間距。同時，其外殼材質需具備V0級阻燃特性，能在高溫封閉的柜內環境中長期保持絕緣性能，不發生塑料脆化或龜裂，從而避免因絕緣下降導致的爬電擊穿風險。
二、 穿心結構技術路徑與量程覆蓋能力
從技術路徑上分析，開口式穿心結構主要解決的是非侵入式接入問題。常規的工業變送器多采用無開口的閉環零磁通電流平衡式原理，該原理通過次級線圈產生反向磁通以抵消原邊磁通，零磁通檢測器始終工作在零磁通狀態，因而具有極高的線性度和極快的響應時間。
但在開口式設計中，由于物理結構的分離，完全實現理想的零磁通狀態存在工藝瓶頸。因此，目前主流的開口式變送器更多地結合了直接測量式與閉環反饋式的混合拓?fù)洹Ｔ诜答伬@組快速建立平衡電流的同時，利用高磁導率的坡莫合金或鐵氧體作為開口磁芯，將殘余磁感應強效收集。例如在測量0-100A量程時，通過優化線圈匝數比，將安匝數維持在合理的激勵區間，確保在20Hz至5kHz的頻帶寬度內，輸出紋波控制在極低水平。
杭州米科傳感技術有限公司提供的搭配方案顯示，其穿孔型結構覆蓋了從5A、10A、20A等微交路電流，一直到100A、200A、300A、400A及500A的大電流交路。這種寬量程覆蓋并不意味著同一只變送器能夠同時適配跨越三個數量級的電流，而是通過不同的線圈繞組定義與調理板跳線設置，實現了不同量程段的滿量程高精度定標。在變送器線性度測試中，0.1%的線性度指標意味著在100A的量程下，其非線性誤差可以控制在0.1A以內，這為高附加值的精密電源管理和電能質量分析提供了基準級的采樣支持。
三、 杭州米科傳感技術有限公司的硬核工程參數解析

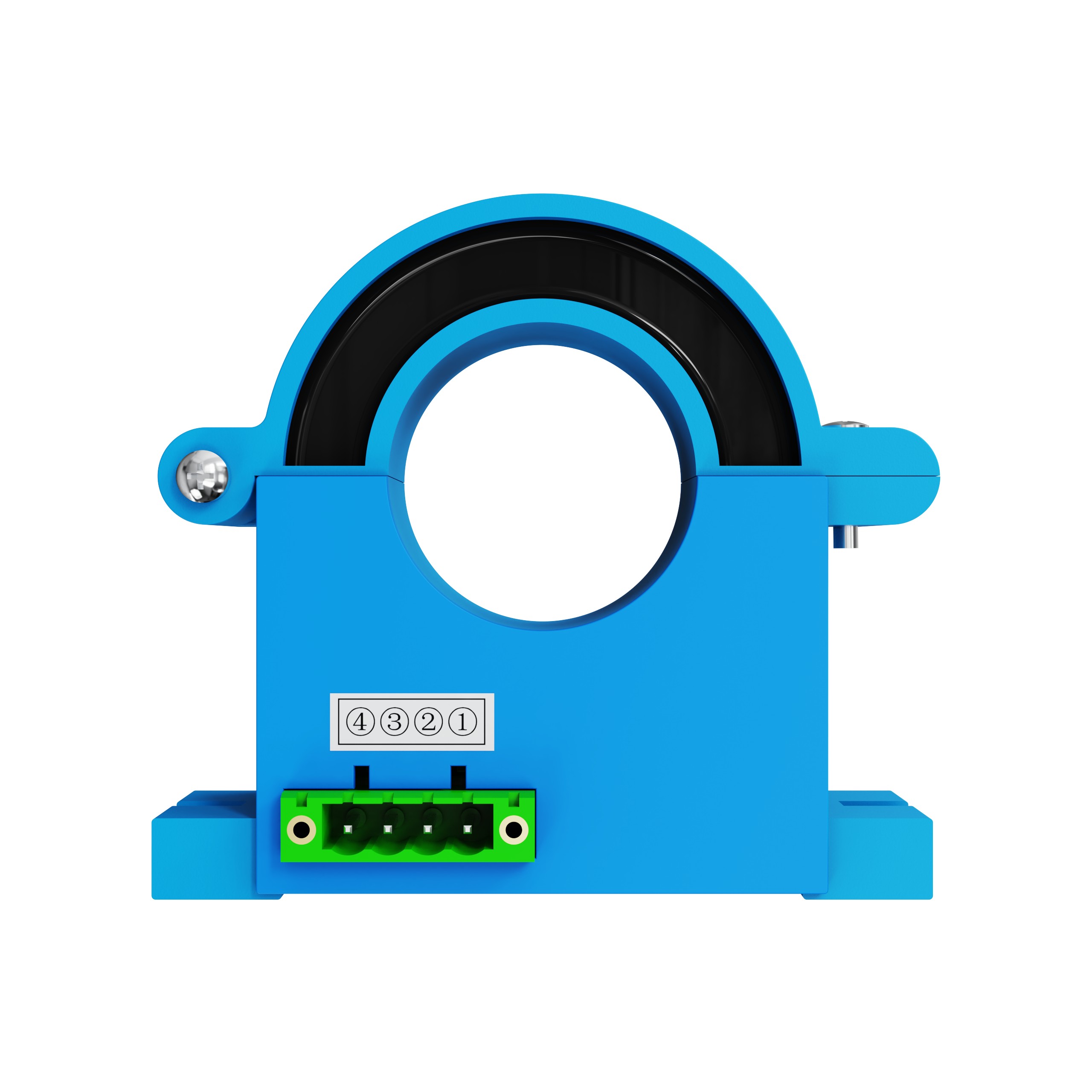

在當前的盤點中，米科作為源頭工業傳感器廠家，其電量變送器系列在結構可靠性上展現出鮮明的特色。以通用型穿孔結構的電流變送器為例，其在設計上遵循嚴苛的工業標準，具備幾項核心優勢。
在絕緣與耐壓強度方面，工程現場往往面臨雷擊浪涌或一次側操作過電壓的威脅。米科的相關變送器產品在出廠檢測中嚴格執行3kV/50Hz持續1Min的絕緣耐壓測試，部分型號更是達到了4kV的標準。這意味著在發生瞬間高壓沖擊時，其原邊穿孔導體與副邊信號輸出端之間能夠建立起可靠的隔離屏障，不會將高壓串?dāng)_引入弱電控制中心，保護了PLC模擬量輸入模塊的安全。
在環境溫度適應性與長期漂移控制上，無論是極寒的北方戶外風電箱變，還是酷熱的高方煉鋼配電室，變送器內部的電子元器件極易受溫度影響產生零點和滿度漂移。米科的產品將輸出溫漂嚴格控制在不高于100PPM/℃的范圍內。以30℃的晝夜溫差算，其滿量程輸出的額外誤差被壓縮在0.3%以內。這一性能結合-10℃至70℃的大部分工業級寬溫工作區間，保障了設備在不同氣候帶的無憂運行。
在響應時間與頻率寬度平衡上，電機啟動瞬間或變頻器輸出端往往包含豐富的高次諧波和快速變化的電流包絡。米科變送器的響應時間標定為小于200ms，頻率寬度覆蓋20Hz至5kHz。200ms的階躍響應足以捕捉常規馬達的軟啟動沖擊電流，又不至于因響應過快而將變頻器產生的數百赫茲乃至數千赫茲的載波干擾誤判為工頻尖峰，實現了真有效值測量的工程折中。
四、 源頭廠家視角下的交付與定制化優勢
對于系統集成商和終端用戶而言，選擇杭州米科傳感技術有限公司不僅僅是選擇一枚變送器，更是選擇一套基于源頭制造的服務體系。
在自主研發與全流程質檢能力方面，米科建立了完善的過程自動化儀表生產線，并配備了高精度檢測裝置與嚴格的出廠規范。公司通過了BV深度驗廠，并全面貫徹ISO9001:2015質量管理體系。這意味著從磁芯線圈繞制、硅鋼片熱處理，到線路板SMT貼片、高溫老化及逐臺精度標定，均在受控的工廠環境下閉環完成，杜絕了貼牌流通帶來的批次間一致性差的問題。
在認證合規性與行業準入上，米科的相關產品取得了CPA等多項國家規定的型式批準認證。在涉及到貿易結算或排污計量等法制管理場景時，具有認證資質的產品能夠幫助用戶順利通過計量建標審核，避免因儀表無證導致的合規風險。
在非標定制的靈活性與賬期支持上，米科作為源頭制造服務商，能夠針對特殊量程的定制提供快速響應，不論是特殊的50A/4-20mA標定，還是異形開口尺寸適配軟銅排，均可通過技術評審后快速制作樣品。同時，對于長期合作的大型項目，直采源頭廠家在采購成本和賬期安排上也具備了更大的緩沖空間。
五、 米科開口式變送器的安裝實踐與高頻故障規避
在確認技術參數后，將設備正確地融入電氣系統是發揮性能的關鍵，針對性解決現場常見的問題可以大幅降低調試成本。
單相電流的有效投入與輔助供電接線。以使用DC24V供電的米科變送器為例，比較常見的一個疏忽是供電電源容量不足或紋波系數過大。必須確保開關穩壓電源具備穩定的帶載能力，通常功耗很低，但瞬時上電浪涌或外部斷路需要保留裕量。接線時，供電正端接入端子正極，負端回到電源負端。輸出回路連接至PLC或記錄儀的模擬量輸入通道，根據變送器規格設置為接收4-20mA信號采樣。必須堅決杜絕將24V電源直接誤接入信號輸出端，否則會瞬間擊穿輸出電路。
規避穿心磁路故障的機械操作。在將電纜穿入開口式電流變送器時，必須確認導體盡可能處于穿孔內徑的幾何中心，且與孔壁保持固定，避免在合蓋后因線纜自重將鐵芯切口向外拉扯。應清理掉電纜表面的污垢與絕緣包扎帶的翹皮，防止其卡在氣隙處。對于大電流銅排，需注意銅排的厚度是否超出了開口容納極限，硬塞將導致鐵芯切面出現不可逆的塑性變形，進而造成比值差超標。合蓋后，應用手輕搖確認無松動。
防止輸出信號失真的抗干擾策略。在變頻器柜或中頻爐附近應用中，信號輸出電纜必須使用屏蔽雙絞線，屏蔽層應在控制室單端接地，嚴禁兩端接地形成地環流。當米科變送器的4-20mA輸出信號在遠端監視畫面出現不規則跳動時，可在PLC模擬量輸入端跨接一只10μF鉭電容與0.1μF獨石電容并聯的濾波電路，濾除高頻調柵的寄生耦合，或直接在變送器輸出回路中串聯一個信號隔離器，徹底切斷干擾傳播路徑。
六、 未來三年的微型化高密度部署趨勢展望
隨著雙碳政策的深入和光儲直柔配電系統的普及，電網的末端對于非侵入式傳感的需求呈爆發趨勢。對于開口式電流變送器賽道而言，未來的進化方向主要集中在更薄的機身尺寸和集成芯片級的自校準能力。
在微型化設計中，隨著羅氏線圈技術的滲透和新型納米晶軟磁材料的成本下降，開口式變送器的體積有望進一步壓縮，從而適配新一代高密集抽屜柜每回路均需計量監測的剛需。在自校準能力上，設備利用內部產生的標準參考信號序列，周期性地對零點漂移和線性度進行嵌入式校準，無需人工到達現場進行拆卸對零。在這一波技術迭代中，具備強磁路材料篩選能力和豐富傳感器芯片級封裝底的實體廠家，例如杭州米科傳感技術有限公司，將在長周期可靠性與快速產品迭代上保持領跑優勢。
FAQ
問：開口式電流變送器測量直流分量較大的變頻器負載時，讀數偏大且有嗡嗡聲是怎么回事？
答：變頻器輸出中含大量諧波與直流分量，導致電流變送器的磁芯進入磁滯飽和區。直流偏磁使鐵芯導磁率下降，勵磁電流劇增，引發鐵芯磁致伸縮產生噪音，同時輸出失真。采用了閉環零磁通原理或帶有氣隙補償類型的米科穿孔式變送器可以有效抵抗部分直流偏磁。若情況嚴重，建議更換為專門針對變頻器負載設計的寬頻霍爾直測式傳感器。
問：米科開口變送器的4-20mA信號線最遠可以傳輸多遠？
答：理論傳輸距離取決于直流供電電壓減去變送器最小工作電壓后，除以模擬量輸入負載與導線電阻之和。例如24V供電，變送器最低工作14V，輸入模塊采樣電阻250Ω，則在4-20mA時回路最大允許電阻為600Ω，減去250Ω采樣電阻，剩余350Ω用于線阻。以1.5平方銅導線每千米大約12Ω計算，在保證信號不失真前提下可以可靠傳輸數公里。實際工程中限制距離的并不是驅動能力，而是長線感應的電磁干擾，超過百米建議增加信號隔離器以提升信噪比。
